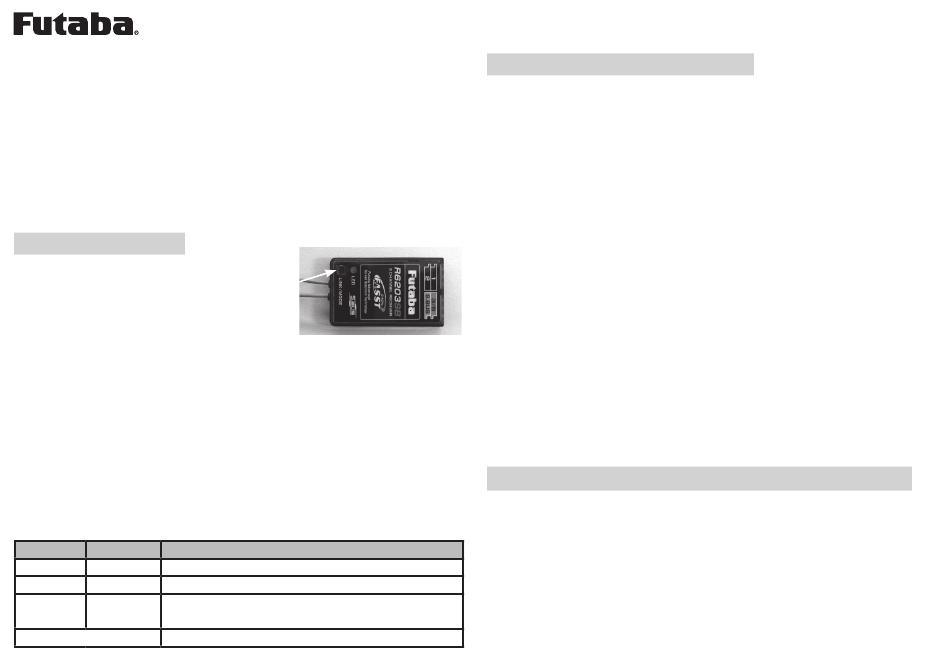

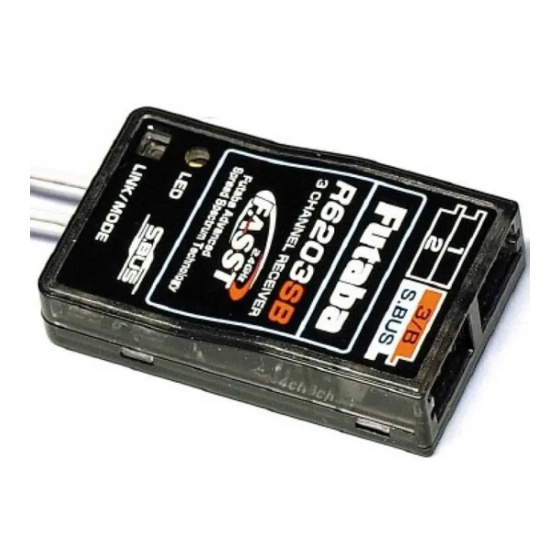

FUTABA R 6203 SB Kurzanleitung

Wir empfehlen, vor Inbetriebnahme unbedingt die ausführliche Bedienungsanleitung
sowie die Sicherheitshinweise zu lesen, welche im Internet unter www. robbe.com
und der Artikelnummer No. F1013 (R 6203 SB) zu finden ist. Kleiner nur 7g leichter
3 /18 - Kanal 2,4 GHz FASST S-BUS-Empfänger mit voller Reichweite. Superschmal für
Modelle mit engen Rümpfen. Mit S-BUS - System für bis zu 18 Kanäle und somit einsetzbar
vom Mini-Heli bis zum Großflugmodell. Der R6203SB Empfänger lässt sich über die „Link/
Mode" Taste für den Betrieb von Digital- und Analogservos an den Ausgängen 1...3 um-
schalten. An den Ausgängen 1...3 kann dadurch die Impulsausgabe für Digitalservos noch
schneller erfolgen, was zu einer noch kürzeren Reaktionszeit führt. Dieser Empfänger ist
zusätzlich umschaltbar von 7Kan auf Multi-Modus und somit kompatibel mit allen Futaba-
FASST 6-14 Kanal Anlagen.
Empfänger - Anbindung
• Sender und Empfänger nahe zueinander bringen
(ca. 0,5 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste „Link/Mode" am Empfänger für mindestens
1 Sekunde drücken und wieder loslassen um den
Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch die individuelle
Codenummer des Senders (130 Millionen Codes) gespeichert. Durch diese "Bindung"
reagiert der Empfänger nur noch auf die Signale des angebundenen Senders.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Voraussetzungen zu einer
noch besseren Unterdrückung von Störsignalen als bei herkömmlichen Systemen, da
über einen digitalen Filter nur die Steuerimpulse des eigenen Senders herausgefiltert
werden können. Dadurch werden Störungen und der Einfluss von anderen Sendern sehr
effektiv unterdrückt. Es können mehrere Empfänger an das gleiche Modul "angebunden"
werden". Soll die "Bindung" an ein anderes Modul erfolgen, so ist nach dem Einschalten
die Taste „Link/Mode" erneut zu drücken.
EMpFäNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
AUS EIN Sendersignal wird NICHT empfangen
EIN AUS Sendersignal wird empfangen
blinkt AUS Sendersignale werden empfangen, aber falsche Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
Kurzanleitung Empfänger R 6203 SB 2,4 GHz
Umstellung von Analog auf Digitalservos
Der Empfänger ist werkseitig auf den Modus "Normal" vorprogrammiert
und eignet sich daher für normale Analogservos. Um den Modus umzustellen, wie folgt
vorgehen.
Einstellen des Digital Modus:
1. Empfänger nach der "Anbindung" ausschalten.
2. Während dem Einschalten des Empfängers die „Link/Mode" Taste ca. 2-3 Sekunden
3. Lassen sie die „Link/Mode" Taste wieder los. Die Monitor LED leuchtet grün und rot.
4. Schalten Sie den Empfänger aus, damit die Werte übernommen werden können.
Die Umstellung vom Digital zum Analog Modus funktioniert nach dem selben prinzip. Die
Monitor LED zeigt während des Umschaltens bei gedrücktem Taster den Analog Modus
an, in dem die rote und grüne LED blinkt. Nach loslassen des Tasters leuchtet die rote
LED.
Hinweis:
Der Digital Mode wirkt auf die normalen Kanäle 1-3 und den S-BUS Ausgang! S-BUS
und Digitalservos können dieses Digital Signal verarbeiten. Sollen am S-BUS Aus-
gang jedoch Analogservos, über ein PWM-Adapter betrieben werden, so muss
der Analogmodus gewählt werden. Durch die höhere Frequenz des Digital Modus
werden sonst die Analogservos zerstört! Überprüfen Sie jede neue Einstellung an
Ihrem Empfänger! Achten Sie darauf, daß während des Vorgangs in der Umgebung
keine FASST Sender eingeschaltet sind.
Umschaltung 7Kan / Multi Modus
Um den Empfänger von 7 Kan- auf Multi- Modus umzuschalten, muß wie folgt vorgegan-
gen werden:
•
•
•
•
gedrückt halten, hierbei blinkt die rote LED.
Am Sender den gewünschten Modus einstellen.
Empfängerstromversorgung einschalten (rote LED blinkt).
Wie unter „Empfänger - Anbindung" beschrieben die „Link/Mode" Taste betätigen.
LED leuchtet nun grün.
