3 Aufstellung und Installation
3.9 Anlage befüllen
Innengerät erst nach Abschluss aller Installationsarbeiten in der
nachfolgend aufgeführten Reihenfolge befüllen.
3.9.1 Wasserqualität prüfen und Manometer
justieren
1 Hinweise zum
"3.6 Wasseranschluss" [ 4 19]) und zur Wasserqualität beachten.
2 Mechanisches Manometer
"3.6.2 Hydraulische Leitungen anschließen"
Befüllschlauch vorübergehend
Manometerglas so
Minimaldruckmarkierung der Anlagenhöhe +2 m entspricht
(1 m Wassersäule entspricht 0,1 bar).
3.9.2 Warmwasserwärmeübertrager befüllen
1 Absperrarmatur der Kaltwasserzuleitung öffnen.
2 Entnahmezapfstellen für Warmwasser öffnen, damit eine
möglichst große Zapfmenge eingestellt werden kann.
3 Nach Wasseraustritt
Kaltwasserzufluss noch
Wärmeübertrager vollständig
Verunreinigungen oder Rückstände ausgetragen werden.
3.9.3 Speicherbehälter befüllen
Ohne installiertem Solar-System
1 Füllschlauch mit Rückflussverhinderer
Anschluss "Solar-Vorlauf" (Pos. a) anschließen.
2 Speicherbehälter des Innengeräts befüllen bis Wasser an
dem Überlaufanschluss (Pos. b) austritt.
3 Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.
Mit installiertem Solar-System
1 Befüllanschluss mit KFE-Hahn (Zubehör: KFE BA) an die Solar
Regelungs-und Pumpeneinheit (EKSRPS4) montieren.
2 Füllschlauch mit Rückflussverhinderer (1/2") an den vorher
installierten KFE-Hahn anschließen.
3 Speicherbehälter des Innengeräts befüllen bis Wasser an
dem Überlaufanschluss (Pos. b) austritt.
4 Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.
Installations- und Betriebsanleitung
30
Wasseranschluss (siehe
(bauseits montiert gemäß
[ 4 20] oder mit
installiert) justieren:
verdrehen, dass
aus den Zapfstellen,
nicht unterbrechen, damit
entlüftet wird und evtl.
(1/2") an
die
den
der
den

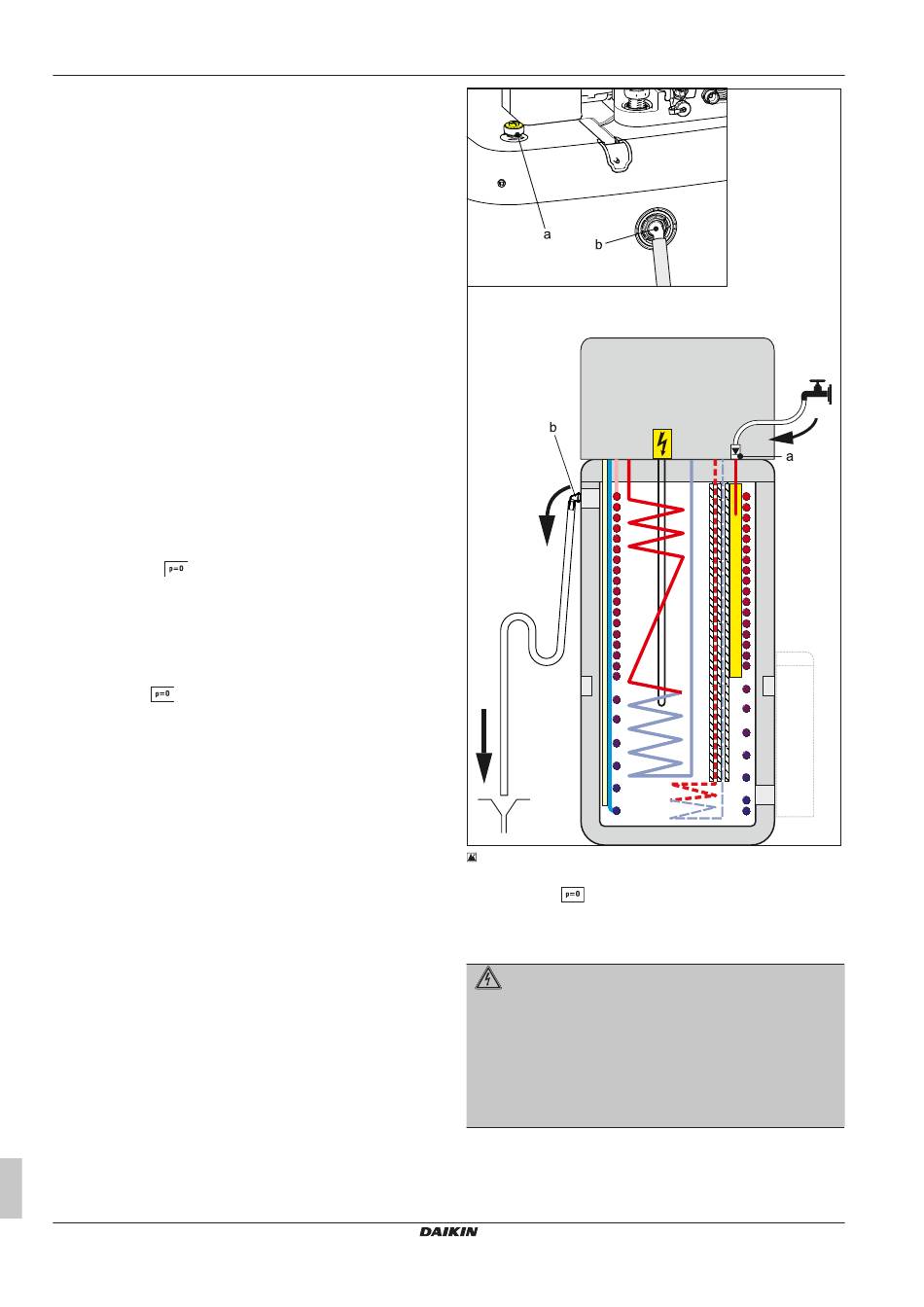

3‒45 Befüllung Pufferspeicher - ohne angeschlossenes
DrainBack Solar-System
a
b Sicherheitsüberlauf
3.9.4 Heizungsanlage befüllen
GEFAHR: STROMSCHLAGGEFAHR
Während des Befüllvorgangs kann Wasser aus eventuell
undichten Stellen austreten, welches bei Kontakt mit Strom
führenden Teilen zu einem Stromschlag führen kann.
▪ Vor dem Befüllvorgang, das Innengerät stromlos
schalten.
▪ Nach der Erstbefüllung, vor dem Einschalten das
Innengerät
elektrischen Teile und Verbindungsstellen trocken sind.
Solar-Vorlauf
am Netzschalter, prüfen,
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
ob alle
