SPEEDHUB 500/14

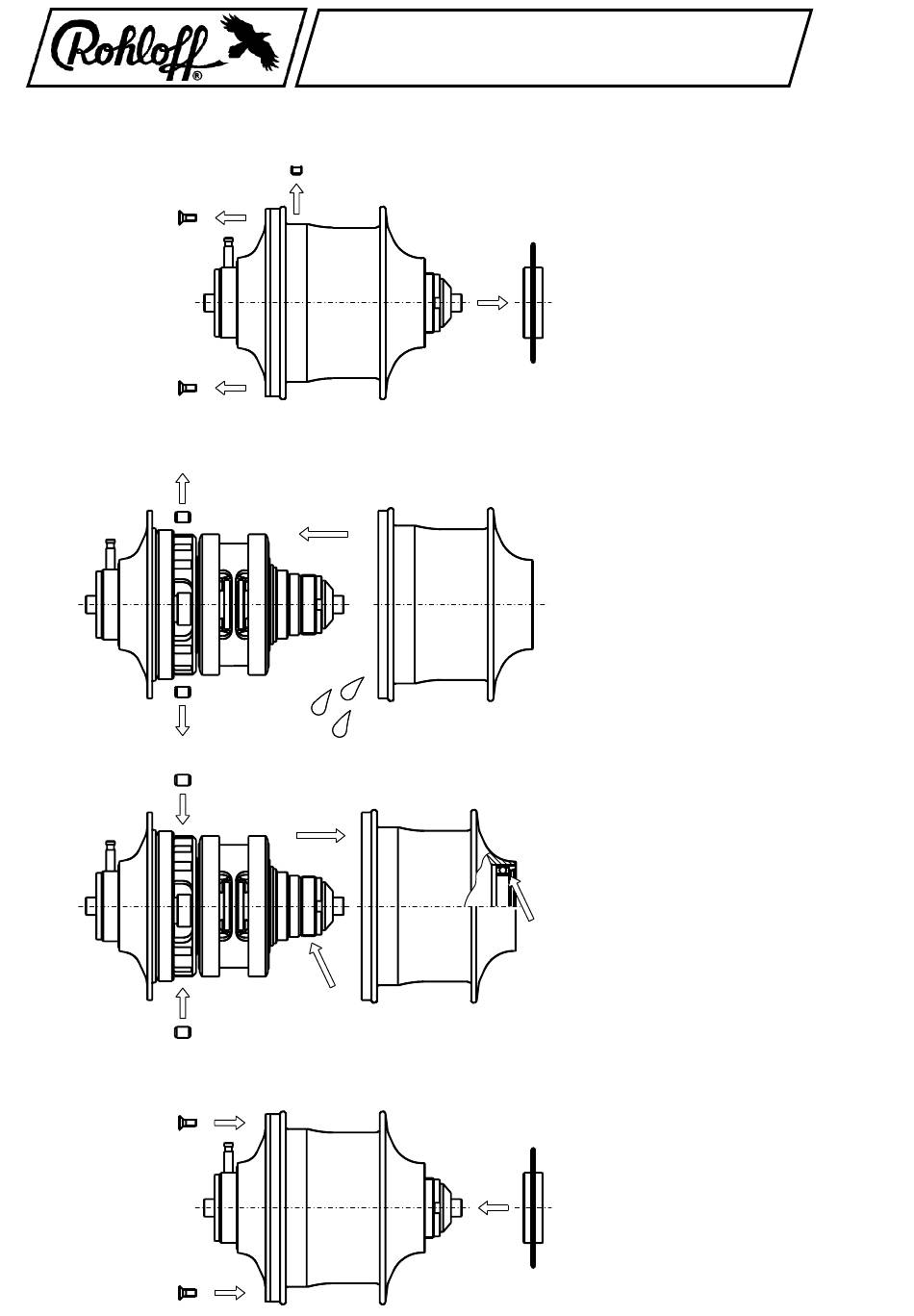

Montage "Getriebeblock"
A
Ölablaßschraube entfernen. Öl
absaugen. Ritzel abschrauben. Acht
Gehäuseschrauben (M4x10 TX20)
entfernen.
B
Getriebeblock herausnehmen. Alle
neun Kuppelbolzen entfernen. Alte
Papierdichtung entfernen.
Achtung Restöl!
C
Kuppelbolzen mit Fett einkleben.
Neue Gehäusedichtung mit Fett auf
Deckelrand kleben. Antreibergewinde
fetten. Fett in Spalt zwischen
Simmerring und Gehäuselager geben.
Getriebeblock einsetzen. Um die
richtige Position für die Kuppelbolzen
im Gehäuse zu finden, leicht auf den
Fett
Deckel drücken und dabei den
Antreiber rückwärts drehen. Ist die
richtige Position gefunden, rutscht das
Getriebe vollständig in das Gehäuse.
Fett
D
Acht Gehäuseschrauben anziehen
(3Nm). Ritzel aufschrauben. Sollte
das Ritzel sich nicht leicht drehen
lassen, ...
