inVENTer iV14-MaxAir Montage- Und Bedienungsanleitung Seite 31

TIPP:
Stellen Sie sicher, dass Sie den Staubfilter korrekt montieren, um eine Fehlfunktion des
Lüftungsgerätes zu vermeiden.

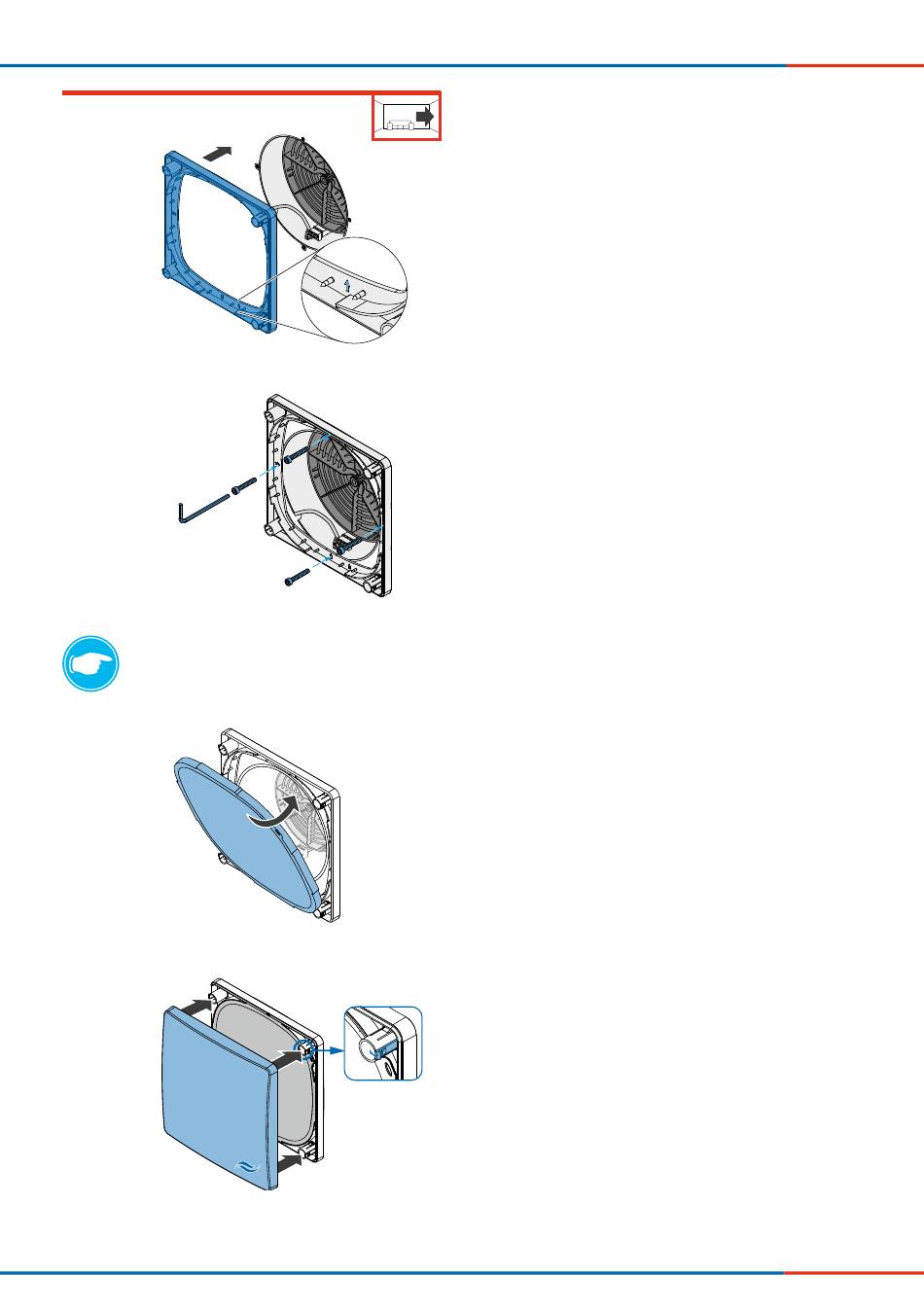

► Entfernen Sie die Gewindesicherungen aus
den Befestigungselementen der Wandein-
bauhülse.
► Setzen Sie die Grundplatte Innenblende
deckend zu den Befestigungselementen der
Wandeinbauhülse auf die Innenwand an.
Achten Sie darauf, dass der Markierungspfeil
(roter Pfeil) auf der Grundplatte Innenblende
nach oben zeigt.
► Verschrauben Sie die Grundplatte Innenblen-
de mit einem Innensechskant-Schlüssel in den
Befestigungselementen der Wandeinbauhülse.
► Setzen Sie den Staubfilter in die Grundplatte
Innenblende ein.
Achten Sie darauf, den Filterring fest
zwischen die Fixiernasen (roter Pfeil) und die
innere Kante der Grundplatte Innenblende zu
drücken.
Achten Sie darauf, dass die Lasche am
Filterring in Richtung Innenraum zeigt.
► Setzen Sie die Abdeckung Innenblende auf die
vier Abstandshalter.
Achten Sie darauf, dass die Markierungs-
pfeile auf der Rückseite der Abdeckung Innen-
blende nach oben zeigen.
Achten Sie darauf, die Rastnasen an den
Abstandshaltern nach innen zu drücken.
► Schieben Sie die Abdeckung Innenblende auf
die Abstandshalter.

Die Innenblende Flair V-233x233 ist montiert.

Lüftungsgerät iV14-MaxAir
EINBAU UND MONTAGE
Alle Abstandshalter rasten fühlbar ein.
