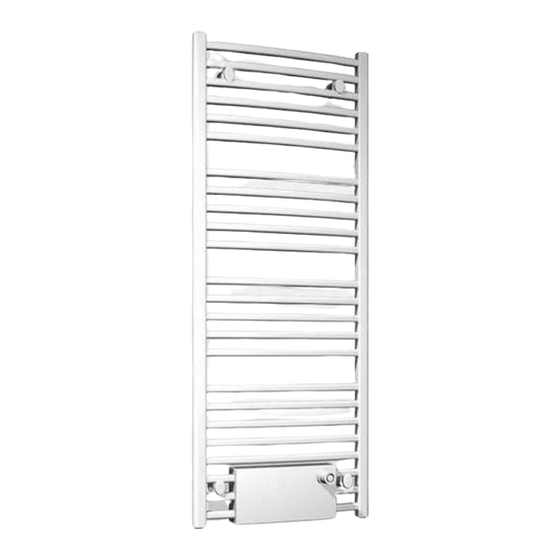

- Seite 1 MONTAGEANLEITUNG BADHEIZKÖRPER BRÖTJE exclusiv kombi...
- Seite 2 Abb. 1 Anschlüsse BRÖTJE exclusiv kombi 35 - 50 58 50 58 L - 45 1 2 3 4 1 Rücklauf Fußbodenheizkreis R “ IG 2 Rücklauf zum Heizkreis G “ AG Eurokonus 3 Vorlauf vom Heizkreis G “ AG Eurokonus 4 Vorlauf Fußbodenheizkreis R...
- Seite 3 Abb. 2 Ventilvoreinstellung V oreinstellung: Druckverluste (bei Zweirohr-System) Zweirohrsystem Voreinstellung am Ventileinsatz -Wert 0,81 0,70 0,65 0,59 0,51 0,44 0,37 0,31 0,27 0,24 0,21 0,18 0,15 0,13 1000 Heizkörper-Durchfluss in l/h (Zweirohrsystem) t=10 °C t=15 °C t=20 °C Ventileinsatz mit außenliegender Voreinstellung Die K v -Werte lassen sich durch Drehen der Einstellkrone, ohne Werkzeug, einfach und stufenlos einstellen: Bauschutzkappe oder Thermostatelement demontieren...
- Seite 4 A U G U S T B R Ö T J E G m b H We r k e f ü r H e i z u n g s t e c h n i k Postfach 13 54 · D-26171 Rastede Tel.
