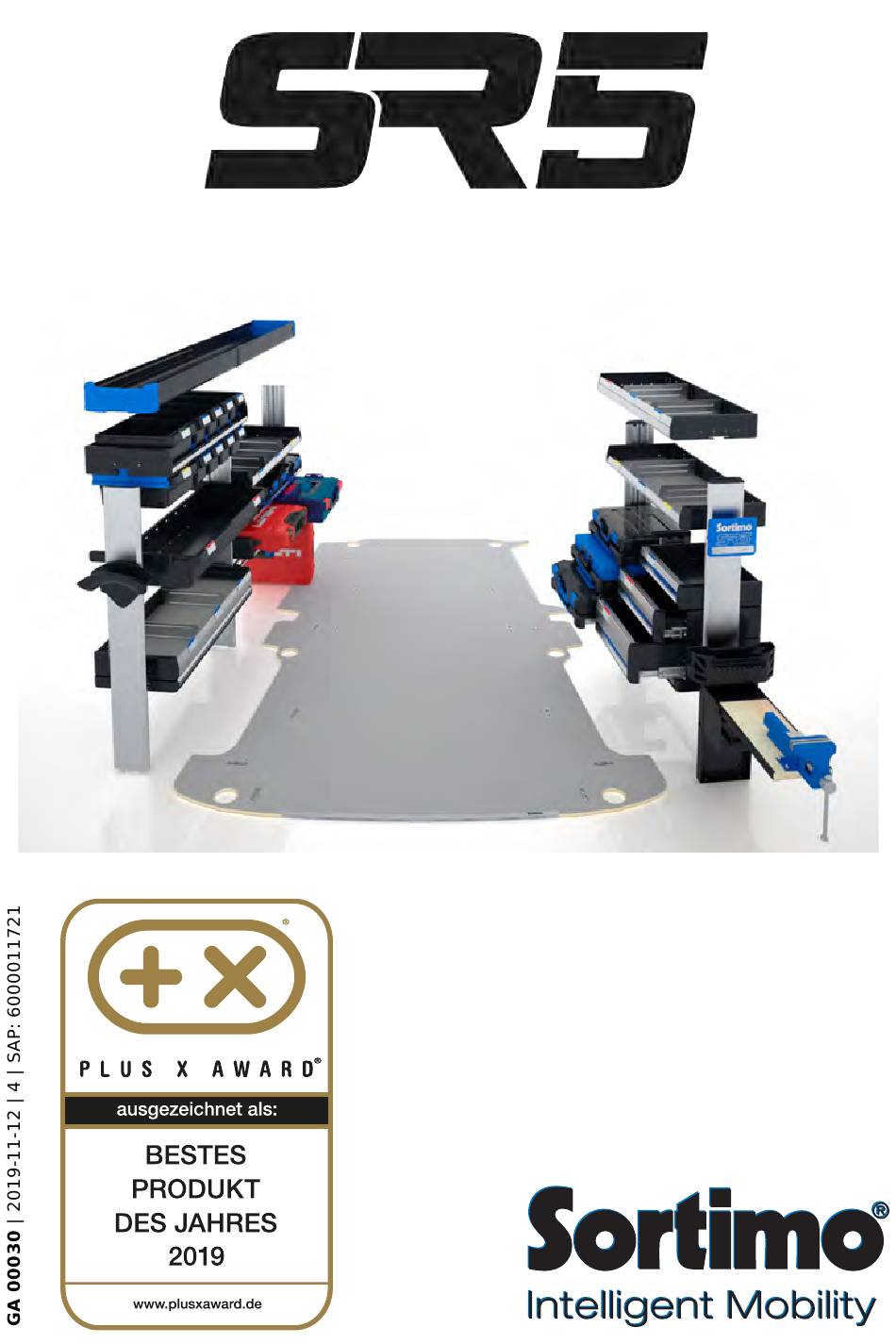

- Seite 1 Gebrauchsanleitung de-DE...
-
Seite 2: Inhaltsverzeichnis
Schlauchhalter ....36 i-BOXX Wandhalter ....37 GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 3: Über Dieses Dokument
Ihre Fahrzeugeinrichtung wurde speziell für Sie konfiguriert. Um Ihnen alle wichtigen Informationen bereitstellen zu können, sind sämtliche Bestandteile der Fahrzeugeinrichtung beschrieben. Abbildungen und Inhalte in diesem Dokument können von Ihrer Konfiguration abweichen. © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 4: Zu Ihrer Sicherheit
Während der Fahrt sind Personen im Laderaum verboten. Egal ob mit oder ohne Rückhaltesysteme, zusätzliche Sitzgelegenheiten sind im Laderaum untersagt. Reparieren Reparaturarbeiten dürfen ausschließlich von Sortimo-Partnern durchgeführt werden. Hinaufsteigen Bestandteile der Fahzeugeinrichtung wie z. B. Schubladen oder Fachböden dürfen nicht als Treppe oder Leiter verwendet werden. -
Seite 5: Pflichten Des Betreibers
• Die Geltende Gesetze und Normen zur Sicherung von Ladung. z. B. StVO und StVZO. Gasflaschen transportieren • Geltende Gesetze und Normen zum Transport von Gefahrenstoffen. z. B. GGVSE, ADR und SDB. • Funktionsweise Be- und Entlüftung. © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 6: Verwendungsgrenzen
Feld ist ein Bereich zwischen zwei Profilen, welche mit dem Montage und Ladungssicherungsboden direkt verbunden sind. Jedes Feld kann maximal mit 200 kg belastet werden. Rasterhöhe Nummer des Feldes Feld Maximale Belastung Seitenprofil / Zwischenprofil GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... - Seite 7 Rahmen 200 daN Rahmentraverse 200 daN Bodenplatte / SoboPro 200 daN Verzurrschiene 150 daN Bodenverzurrschiene 200 daN Spannstange 0 - 2 m ➡ 400 daN 2 - 3 m ➡ 300 daN © Sortimo International GmbH GA 00030 | 2019-11-12 | 4...
-
Seite 8: Sicherheitskennzeichen
▶ Verwenden Sie Trennbleche und Antirutschmatten innerhalb von Schubladen und Fachböden. ▶ Kontrollieren Sie die Ladungssicherung vor Beginn jeder Fahrt. Beachten Sie bei der Ladungssicherung die geltenden Gesetze nach StVO §22,23 und StVZO §30,31. GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 9: Gasflaschen Transportieren
▶ Ohne geeignete Be- und Entlüftung Transport von Gasflaschen unterlassen. ▶ Im Fahrzeug eine geeignete Be- und Entlüftung installieren. ▶ Sicherstellen, dass die Be- und Entlüftung funktioniert. ▶ Dokumentation der Be- und Entlüftung beachten. © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 10: Fahrzeugeinrichtung Prüfen
Reinigen Sie die Fahrzeugeinrichtung, in regelmäßigen Abständen, mit einem feuchten Tuch. Vermeiden Sie stark ätzende Reinigungsmittel um Schäden an der Fahrzeugeinrichtung zu verhindern. Reparieren Reparaturarbeiten dürfen ausschließlich von Sortimo-Partnern durchgeführt werden. GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 11: Werkstücke Bearbeiten
Werkstücke bearbeiten Werkbank klappbar © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 12: Sichern Und Verzurren
Sichern und Verzurren ProSafe Folgende Produkte besitzen ProSafe: • SoboPro PROSAFE • Bodenverzurrschiene • Verzurrschiene • Rahmen • Rahmentraverse GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 13: Kofferfixierung
Sichern und Verzurren Kofferfixierung Sachschaden durch falsches Sichern Wird Ladegut nicht richtig oder ausreichend gesichert. Kann dieses verrutschen und Sachschäden verursachen. ▶ Ladegut zusätzlich mit Gurten sichern. © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 14: Spannstange
Sichern und Verzurren Spannstange Click! MAX. LOAD 1 Length 0-2 m = 400 daN Length 2-3 m = 300 daN 2 ∑ max. 400 daN GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 15: Zubehör Montieren
Zubehör montieren Auszugschiene oben 6000011582 6000011583 6000011584 Click! © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 16: Auszugschiene Unten
Zubehör montieren Auszugschiene unten 1000012239 1000012241 6 x 18 1000012238 1000012240 6 x 38 7,0 Nm 7,0 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 17: Auszugschiene Unten 04-0 Fb03
Zubehör montieren Auszugschiene unten 04-0 FB03 6 x 18 6 x 38 7,0 Nm 7,0 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 18: Auszugschiene Unten Und Oben
Zubehör montieren Auszugschiene unten und oben 6 x 38 4,5 Nm Click! GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 19: Trennblech Für Fachboden
Zubehör montieren Trennblech für Fachboden M5 x 12 4 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 20: Trennblech Für Fachboden Mit Rand
Zubehör montieren Trennblech für Fachboden mit Rand GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 21: Fachboden Universalschrank
Zubehör montieren Fachboden Universalschrank © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 22: Arbeitsplatte Für Fachboden
Zubehör montieren Arbeitsplatte für Fachboden 4,5 x 20 Ø 5,3 GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 23: Montieren
Seitenprofilzubehör montieren Logo © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 24: Ablagefach
Seitenprofilzubehör montieren Ablagefach 1000012211 4,8 x 25 M6 x 16 4,5 Nm 7,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 25: Ablagefach Für Papier
Seitenprofilzubehör montieren Ablagefach für Papier 1000012208 4,8 x 25 M6 x 16 4,5 Nm 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 26: Handtuchabroller
Seitenprofilzubehör montieren Handtuchabroller 1000012206 4,8 x 22 4,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 27: Verzurrschiene Prosafe
Seitenprofilzubehör montieren Verzurrschiene ProSafe 1000012755 1000012209 1000012756 4,8 x 32 4,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 28: Hakenleiste
Seitenprofilzubehör montieren Hakenleiste 1000013574 1000012210 1000013575 4,8 x 32 4,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 29: Schlauchhalter
Seitenprofilzubehör montieren Schlauchhalter 1000012787 1000012207 1000012788 4,8 x 25 M6 x 16 4,5 Nm 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 30: I-Boxx Wandhalter
Seitenprofilzubehör montieren i-BOXX Wandhalter 1000012904 4,8 x 25 M6 x 20 4,5 Nm 7,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 31: Montieren
Zwischenprofilzubehör montieren Ablagefach 1000013544 M6 x 12 M6 x 16 7,5 Nm 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 32: Ablagefach Für Papier
Zwischenprofilzubehör montieren Ablagefach für Papier 1000013661 M6 x 12 M6 x 16 7,5 Nm 7,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 33: Handtuchabroller
Zwischenprofilzubehör montieren Handtuchabroller 1000013665 M6 x 12 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 34: Verzurrschiene Prosafe
Zwischenprofilzubehör montieren Verzurrschiene ProSafe 1000013670 1000013671 1000013672 M6 x 12 7,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 35: Hakenleiste
Zwischenprofilzubehör montieren Hakenleiste 1000013662 1000013663 1000013664 M6 x 12 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... -
Seite 36: Schlauchhalter
Zwischenprofilzubehör montieren Schlauchhalter 1000013666 1000013667 1000013669 M6 x 12 M6 x 16 7,5 Nm 7,5 Nm GA 00030 | 2019-11-12 | 4 © Sortimo International GmbH... -
Seite 37: I-Boxx Wandhalter
Zwischenprofilzubehör montieren i-BOXX Wandhalter 1000013673 M6 x 12 M6 x 20 7,5 Nm 7,5 Nm © Sortimo International GmbH GA 00030 | 2019-11-12 | 4... - Seite 38 Sortimo International GmbH Dreilindenstraße 5 D-86441 Zusmarshausen direct@sortimo.de www.sortimo.com...
