Inhaltszusammenfassung für Trio Solar SunTracer OG

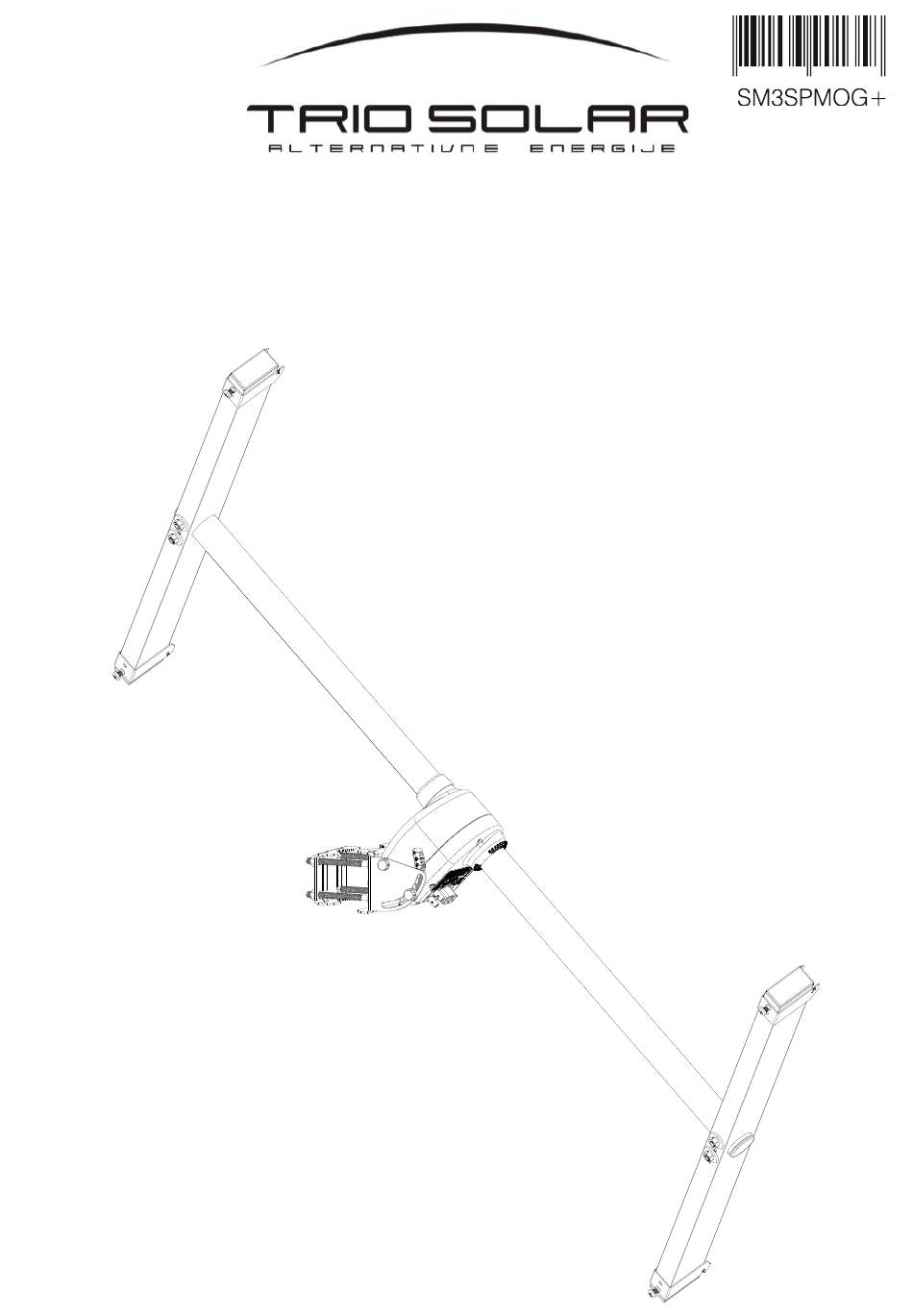

- Seite 1 3 8 3 1 0 6 3 9 0 1 3 5 8 SunTracer in SunTracer mit Zeitgesteuerter und astronomischer Positionierung für die automatische Nachführung der Solarzelle _________________________________________________________________________ INSTALLATIONS- UND GEBRAUCHSANWEISUNGEN...
-
Seite 2: Eigenschaften Des Solarmotors Suntracer Og & Suntracer Og
A) EIGENSCHAFTEN DES SOLARMOTORS SUNTRACER OG & SUNTRACER OG+ Ein professioneller Motor neusten Generation eingebauter Nachführung Befestigungsstruktur zur automatischen Drehung der Solarzelle nach regulierbaren Zeitintervallen Robustes Aluminiumgehäuse mit einer starken symmetrischen Metallwelle Zentrische Konstruktion zur idealen einachsigen Verfolgung der Sonnenbahn ... -
Seite 3: Zusammensetzung Des Pakets Und Dafür Nötige Werkzeug
12. Mutter M8 / (4 Stk.) 5. Mutter M8 / (4 Stk.) 13. Solarschelle / (4 Stk.) 6. Motor SunTracer OG+ / (1 Stk.) 14. Schraube M6x12 / (4 Stk.) 7. Scheibe M8 / (4 Stk.) 15. USB Kommunikationskabel mit RJ9 Verbindung. - Seite 4 Zur Montage des SunTracer-Motors OG+ und der Solarzelle auf die bereits stehenden Träger wird folgendes benötigt: Messband Gabelschlüssel Größe 13 mm Kreuz- und Schlitzschraubenzieher Größe #2 Inbusschlüssel, 1.5 mm Zur Kabelpräparation: Messer und Zange Wasserwaage ...
-
Seite 5: Sicherheitsanweisungen
würde. Der Eigenverbrauch der elektrischen Energie des Motors alleine ist im Vergleich mit dem Gewinn zu vernachlässigen. Die Steuerung verläuft vollkommen automatisch. Das Gebiet der Motorbewegung umfasst etwa 100 Grad und der Solarmotor korrigiert seine Lage hinsichtlich seiner internen Uhr in eingestellten Zeitintervallen und folgt damit der Sonne vom 8:40 Solarzeit bis zum 15:30 Solarzeit. -
Seite 6: Aussuchen Des Aufstellungsortes
F) AUSSUCHEN DES AUFSTELLUNGSORTES Beim Aufstellen müssen sie die Möglichkeit mit einbeziehen, dass die Solarzelle beim möglichen Absturz Menschen oder Sachen gefährden oder verletzen kann. Der Solarmotor ist wasserfest, so dass sie die Solarzelle auf dem Dach oder am Boden montieren können. -
Seite 7: Aufstellung Von Verbindungskabeln
Beschädigungen zu vermeiden. H) ZUSAMMENSETZUNG DES MOTORS Den SunTracer OG (+) Solarmotor stellen sie nach der Reihenfolge zusammen, wie es das nächste Bild aufzeigt Die erste Nummer zeigt die Reihenfolge der Teilezusammensetzung und die zweite zeigt, wieviele Teile zusammengesetzt werden müssen. - Seite 8 So sieht es zusammengesetzt aus. Installations_und_Gebrauchsanweisungem_Solarmotor_SUNTRACER_SM3SPMOG+_DEU_V090610-27E0_OHNE_REGLER_Helios 12V Trio.doc...
-
Seite 9: Einstellung Der Motorschellstricheinteilung
I) EINSTELLUNG DER MOTORSCHELLSTRICHEINTEILUNG Die Motorschelle stellen sie auf den Winkel ein, der der geografischen Breite entspricht. BEISPIEL: WINTER – Die geografische Breite in Grad ist die NOVEMBER,DEZEMBER, Einstellung der Motorschelle. Beispiel: Für die JANUAR, FEBRUAR geografische Breite 49°ist dies 49°. geographische Breite 45°... -
Seite 10: Verbindung Mit Kabeln Und Der Anschluss
J) VERBINDUNG MIT KABELN UND DER ANSCHLUSS Verbinden sie die Kabel wie auf dem Bild aufgezeigt und schließen sie an. Hier schliessen sie beigelegte Kommunikations- Hier schliessen sie kabel USB B den MINUSPOL (-) Hier schliessen sie den PLUSPOL (+) an ... - Seite 11 K) ARMABGLEICH AUF 0°, UM EINE SYMMETRISCHE AUSRICHTUNG NACHFÜHRUNGSSYSTEMS GEWÄHRLEISTEN Bevor Sie das Solarmodul auf den SunTracer befestigen, müssen Sie sich vergewissern, dass die Tragarme mit der Ausrichtung der Welle abgeglichen sind. Drehen Sie die SunTracer Welle, indem Sie die entsprechenden E/W Knöpfe auf dem vorderen Modul des Gehäuses betätigen.
- Seite 12 L) MOTORMONTAGE MAST SOLARZELLEN AUF DEN MOTORWELLE SOWIE DIE AUSRICHTUNG DES MOTORS AUF DEN SÜDEN Der zusammengesetzte SunTracer-Solarmotor OG+, drehen sie ihn gegen Süden und montieren ihn auf einen senkerecht stehenden Masten. Auf diesen befestigen sie die Solarzelle und zwar so wie es die folgenden Bilder zeigen: Installations_und_Gebrauchsanweisungem_Solarmotor_SUNTRACER_SM3SPMOG+_DEU_V090610-27E0_OHNE_REGLER_Helios 12V Trio.doc...
- Seite 13 Detail der Solarzellenanbringung mit scherenartigen Schellen auf die Tragarme. 1.5Nm min! Ü Vergewissern sich, dass Wandhalterung oder Polarisation vertikal ist. Befestigen sie die Schrauben an der Motorschelle ganz normal, so dass sie die Schelle nicht verbiegen und dass die Schrauben der wirkenden Windstärke auf die Solarzelle nicht nachgeben. ...
- Seite 14 M) VERBINDEN SOLARMODULS NETZEINSPEISE-WECHSELRICHTER ODER LADEGERÄT Pluspol (+) und Minuspol (-) der Solarzelle schließen sie in Solarnetzwerk an Installations_und_Gebrauchsanweisungem_Solarmotor_SUNTRACER_SM3SPMOG+_DEU_V090610-27E0_OHNE_REGLER_Helios 12V Trio.doc...
-
Seite 15: Synchronisierung Der Sonnenzeit
Motorbetätigung WEST Vor der Fertigstellung versichern sie sich, dass der Solarmotor mit der Zelle in keine Wand oder eine andere Hinderung zusammenprallt. Beim Anschluss begann der Motor mit einer äußersten Drehung sich nach Osten in die Ausgangsposition zu drehen. Mit den Knöpfen WEST und EAST drehen sie den Motor westlich und östlich. -
Seite 16: Usb-Schnittstelle
Sonnenzeit gespeichert ist. Von dort an wird der Motor der Sonne richtig folgen, da seine interne Uhr an ihre Sonnenuhr angepasst wurde. Anmerkung! Die vom Motor benutzte Sonnenuhr ist nicht die Uhr, die wir als Zeitangabe betrachten. Deshalb sollte es sie nicht stören, wenn sie in den Motor die Sonnenuhr bei idealer Rechtwinkligkeit der Zelle auf die Sonne gespeichert haben. - Seite 17 Helios obere Reihe: Installations_und_Gebrauchsanweisungem_Solarmotor_SUNTRACER_SM3SPMOG+_DEU_V090610-27E0_OHNE_REGLER_Helios 12V Trio.doc...
-
Seite 18: Fehlerbeseitigung
Links ist einer Großer weißer Platz wo alle Positionierer auf Kommunikationsbus gezeigt. Wenn ein USB Anschluss, wird nur ein Stellungs zeigen. Wenn auf RS485-Bus, bis zu 32 Positionierer gezeigt werden kann, die mit Klick ausgewählt werden können. Weitere Informationen zu Helios Analytics finden Sie auf unserer Website: http://www.solar- motors.com/gb/monitoring-programs-d489.shtml P) FEHLERBESEITIGUNG... - Seite 19 Installations_und_Gebrauchsanweisungem_Solarmotor_SUNTRACER_SM3SPMOG+_DEU_V090610-27E0_OHNE_REGLER_Helios 12V Trio.doc...
- Seite 20 Sehr geehrter Kunde ! Falls es ihnen nicht gelungen ist, das System ins Stand zu setzen oder haben sie bei der Installation Schwierigkeiten oder möchten sie uns nur ein Bescheid lassen, können sie den Kontakt mit uns nehmen: durch Skype oder Windows Live Messenger an unserer web Seite http://www.trio-trzic.si/trio- solar-alternativne-energije-doo/Die Nummer der technischen Hilfe, die sie auf der ersten oder letzten Seite abgedruckt finden bzw.
