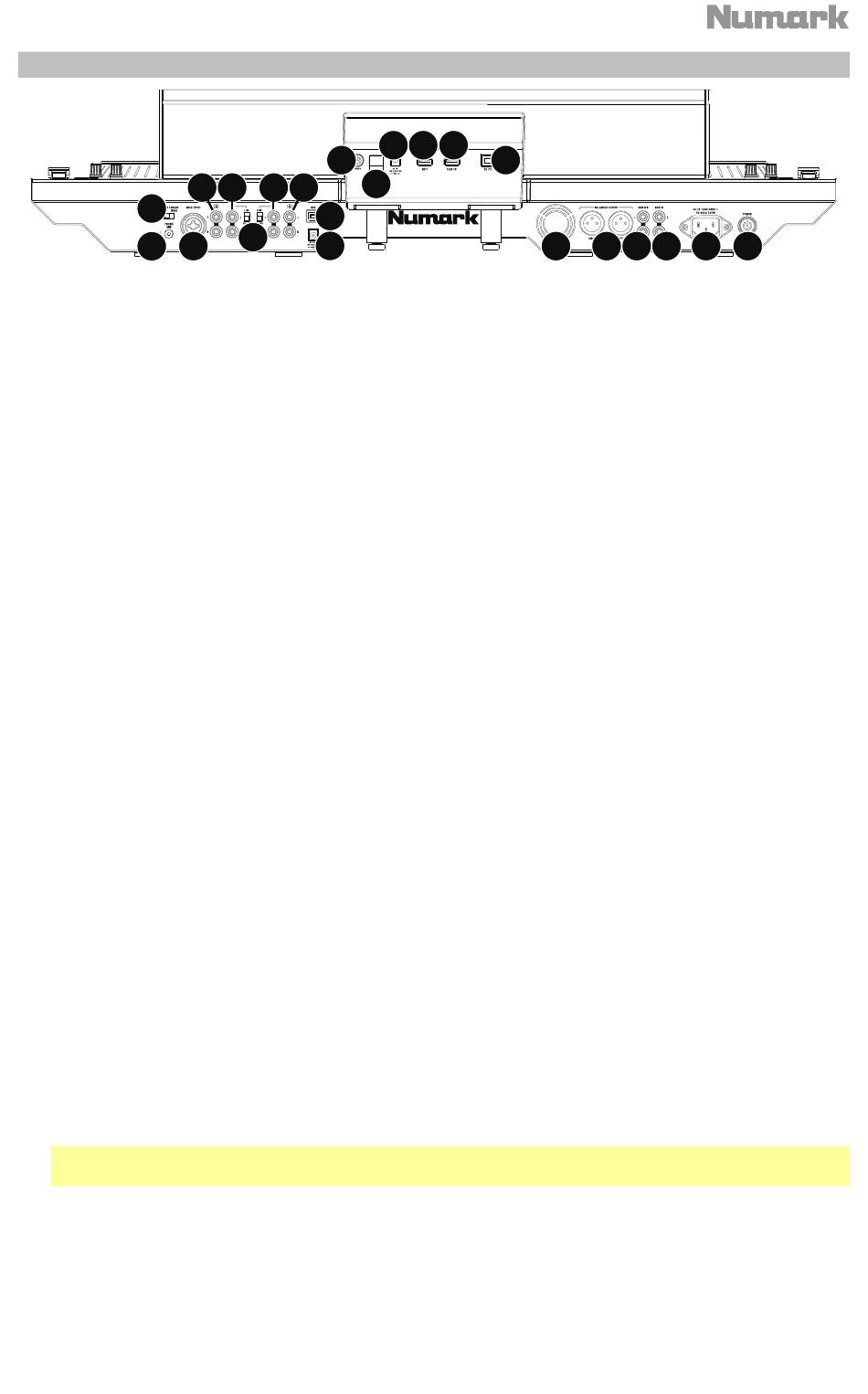

Panel trasero

19
17 18
1. Entrada de corriente del NS7III: Utilice el cable de corriente incluido para conectar el NS7III a una
toma de corriente. Con la alimentación eléctrica desconectada, enchufe el cable al NS7III primero y a
continuación a la toma de corriente.
2. Interruptor de encendido del NS7III: Enciende y apaga el NS7III. Encienda el NS7III después de haber
conectado todos los dispositivos y antes de encender sus amplificadores. Apague los amplificadores
antes de apagar el NS7III.
3. Puerto USB: Utilice el cable USB pequeño de la pantalla incluido para conectar este puerto USB al
"
puerto USB NS7
4. Salida de corriente (DC Out): Utilice el cable de corriente pequeño de la pantalla incluido para
conectar esta salida a la entrada de corriente de la pantalla (DC In).
5. Entrada de corriente de la pantalla (DC In): Utilice el cable de corriente pequeño de la pantalla
incluido para conectar esta entrada a la salida de corriente (DC Out) del NS7III.
6. Presilla del cable: Puede fijar el cable de corriente de la pantalla a esta presilla para evitar que se
desenchufe accidentalmente.
7. Botón de encendido de la pantalla: Enciende y apaga la unidad de pantalla.
8. Puerto USB (NS7): Utilice el cable USB pequeño de la pantalla incluido para conectar este puerto USB
al puerto USB del NS7III.
9. Puerto USB (USB In): Puede conectar un disco rígido USB opcional (no incluido) en este puerto USB
alimentado.
10. Puerto USB de la pantalla (To PC): Utilice el cable USB incluido para conectar este puerto USB a su
ordenador.
11. Salida maestra (XLR): Esta salida XLR de baja impedancia sirve para conectar a un sistema de
megafonía o monitores alimentados. El nivel de esta salida se controla con la perilla volumen maestro
del panel superior.
12. Salida maestra (RCA): Use cables RCA estándar para conectar esta salida maestra a un sistema de
altavoces o amplificador. El nivel de esta salida se controla con la perilla volumen maestro del panel
superior.
13. Salida para cabina (RCA): Use cables RCA estándar para conectar esta salida a un sistema de
monitoreo de cabina. El nivel de esta salida se controla con la perilla Booth del panel superior.
14. Entradas de línea/fonográfica (RCA): Estas entradas se usan para conectar dispositivos de nivel de
línea, tales como reproductores de CD, muestreadores o interfaces de audio.
15. Interruptor de entrada de línea/fonográfica: Coloque este conmutador en la posición apropiada, en
función del dispositivo conectado a las entradas Line/Phono. Si usa giradiscos de nivel fonográfico,
coloque este conmutador en Phono para proporcionar la amplificación adicional necesaria para las
señales de este nivel. Si usa un dispositivo de nivel de línea, tal como un reproductor de CD o
muestreador, coloque este conmutador en Line.
16. Entradas de línea (RCA): Estas entradas se usan para conectar dispositivos de nivel de línea, tales
como reproductores de CD, muestreadores o interfaces de audio.
17. Terminal de tierra: Si usa giradiscos de nivel fonográfico con cable de conexión a tierra, asegúrese de
conectar dicho cable a estos terminales. Si se experimenta un zumbido grave, puede significar que sus
giradiscos no están conectados a tierra.
Nota: Algunos giradiscos tienen el cable de conexión a tierra incorporado a la conexión RCA y, por lo
tanto, no es necesario conectar nada al terminal de tier.
18. Entrada de micrófono 2 (6,35 mm / 1/4"): Conecte un micrófono de 6,35 mm (1/4") a esta entrada.
Los controles del micrófono se encuentran en el panel superior sobre cualquier canal cuyo selector de
entrada se coloque en Mic2.
19. Torque del motor: Accione este interruptor para ajustar el torque de los platos. En el ajuste alto, los
platos tienen la sensación más pesada y fuerte de los giradiscos "modernos". En el ajuste bajo, son
más livianos y suaves —la sensación de un giradiscos "clásico".
20. Ventilador de enfriamiento: Mantenga el área frente a esta ventilación libre de obstáculos. El
ventilador que está detrás de la ventilación enfría el NS7III, evitando el recalentamiento.
7
16 14 14 16
3
15
4
"
de la pantalla.
8 9
5
10
6
1 2
20
11 12 13
17
