Wärme- / Kältezähler PolluCom E
Einbau- und Betriebsanleitung

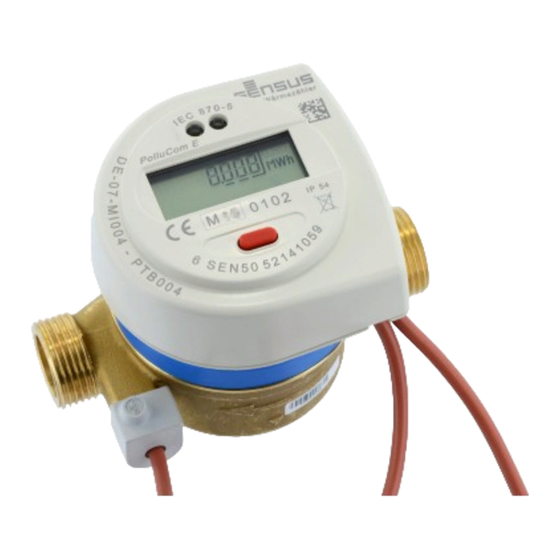

Der Kompaktzähler PolluCom E dient zur Energie-
verbrauchsmessung in
Kälteanlagen mit dem
Wasser.
Diese Einbau- und Betriebsanleitung beschreibt
den Einbau und
Kompaktzählers PolluCom
Varianten. Sie ist Bestandteil des Lieferumfangs
und muss dem Endanwender mit ausgehändigt
werden.
Lieferumfang
PolluCom E
2 Dichtungen
Plombiermaterial (2 bzw. 3 Selflockplomben,
Plombierdraht)
Bei Ausführung mit abnehmbarem
Rechenwerk zusätzlich 1 Wandadapter,
2 Schrauben, 2 Dübel, 1 Selbstklebefolie
Diese Einbau- und Betriebsanleitung
Inhalt
1. Technische Daten.............................................1
2. Wichtige Hinweise ............................................1
3. Benötigtes Werkzeug........................................2
4. Einbau des Zählers...........................................2
5. Temperaturfühlereinbau ...................................3
5.1 Einbau direkt ins Heiz- bzw. Kühlmedium........3
5.2 Einbau in Tauchhülse ........................................3
6. Anzeigemöglichkeiten.......................................3
6.1 Benutzerebene ...................................................4
6.2 Stichtagsebene...................................................4
6.3 Archivebene........................................................4
6.4. Serviceebene.....................................................5
6.5 Kontrollebene für Tarifzwecke (Beispiel) ..........6
6.6 Parametrierebene...............................................6
7. Funktionskontrolle, Plombierung ......................7
8. Eventuelle Fehlersituationen ............................7
9. Optische Schnittstelle und Optionsmodule.......7
9.1 Optische Schnittstelle.........................................7
9.2 M-Bus-Option gem. EN 13757-3 ......................7
9.3 Mini-Bus-Option..................................................8
9.4 Fernzähl-Option für Wärmemengenimpulse....8
9.5 M-Bus-Option / Mini-Bus-Option mit zwei
Kontakteingängen.....................................................8
9.6 Optionaler integrierter Datenlogger...................8
Heizungs- oder
Energieträgermedium
die Bedienung des
E und seiner
1. Technische Daten
Größenbezeichnung q
p
Nenndurchfluss q
p
0,6
in m³/h
Minimaldurchfluss q
i
0,006
in m³/h
Genauigkeitsklasse
Verhältnis q /q
i p
Maximaldurchfluss q
s
1,2
in m³/h (kurzzeitig)
Anlaufwert in m³/h
0,0015
(Durchschnittswert)
Temperaturmessbereich (-20 ... 150 °C bei Wasser-
Frostschutz-Medien, ungeeicht)
Temperaturdifferenz-
bereich
Abschaltgrenze
Zulässige Temperatur im
Durchflusssensor
Durchlasswert bei 0,1 bar
0,5
Druckverlust in m³/h
Druckverlust bei q in bar ca. 0,15
p
k -Wert
vs
(Durchlasswert bei 1 bar 1,53
Druckverlust in m³/h)
Zulässiger Betriebsdruck
In bar
Baulänge in mm 110
Nennweite R ½"
Anschlussgewinde G ¾ B
Länge des Verbindungs- PolluCom E/S, EX/S: ca. 0,3 m
kabels bei Splitgerät PolluCom E/SL, EX/SL: ca. 1,2 m
Zulässige
Umgebungstemperatur
< 93 %, nicht kondensierend
(bei Ausführung als Kältezähler
Umgebungsfeuchte und kombinierter Wärme- /
(relative Luftfeuchte) Kältezähler ist eine äußere
Betauung am Durchflusssensor
Elektromagnetische
Umgebungsbedingung
Mechanische
Umgebungsbedingung
Schutzart
Batterielebensdauer für
PolluCom E, EX, E/S, (Eichgültigkeitsdauer in
EX/S, E/SL, EX/SL Deutschland: Eichjahr + 5 Jahre)
Batterielebensdauer für
PolluCom E/S 10, (Sonderausführung für Märkte
EX/S 10 ohne Eichgültigkeitsdauer)
2. Wichtige Hinweise
Geltende Norm: EN 1434 Teil 1, 3, 6 u. VDE 0100
Wärme- bzw. Kältezähler sind Messgeräte
und sorgsam zu behandeln. Zum Schutz vor
Beschädigung und Verschmutzung sollten
sie erst unmittelbar vor dem Einbau aus der
Verpackung genommen werden. Das Gerät
darf nicht am Kabel getragen werden. Zur
Reinigung nur ein mit Wasser befeuchtetes
Tuch verwenden.
Bei der Verwendung von mehreren Zählern
in einer Abrechnungseinheit
Interesse einer
0,6 q 1,5 q 2,5
p p
1,5 2,5
0,015 0,025
2 oder 3 gem. EN 1434
1:50 oder 1:100
3 5
0,0025 0,003
5 ... 150 °C
3 ... 100 K
0,15 K
5 ... 90 °C
(kurzzeitig: 110 °C)
1,2 1,7
ca. 0,17 ca. 0,21
3,65 5,45
16
110 130
R ½" R ¾"
G ¾ B G 1 B
5 ... 55 °C
zulässig)
Klasse E 1
Klasse M 2
IP 54
6 Jahre + 1 Jahr Reserve
10 Jahre
sollten im
möglichst gerechten
M H 1110 DE, Seite 1
