Elektrische Installation Von Ukw; Anschluss Der Funkanlage - Lowrance Link-8 UKW Installationsanleitung

3 Elektrische Installation von UKW

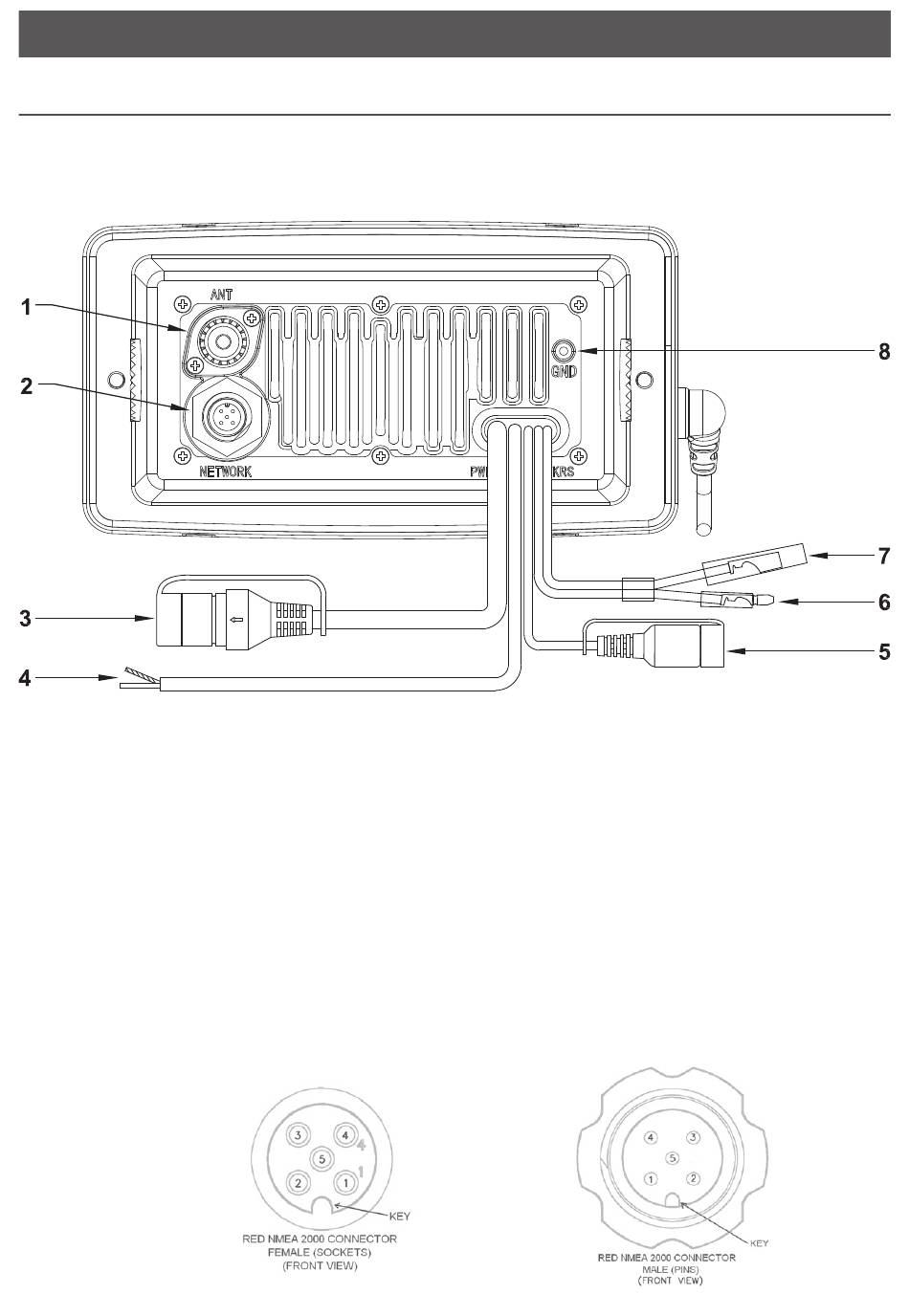

3.1 Anschluss der Funkanlage
Diese Funkanlage unterstützt NMEA 0183 und NMEA 2000. Verwenden Sie das GPS-Anschluss-
kabel, um NMEA 0183 anzuschließen, bzw. den Anschluss N2K für NMEA 2000-Anschlüsse.
1 UKW-Antenne
Montieren Sie eine geeignete Funkantenne (nicht im Lieferumfang inbegriffen) und
schließen Sie diese an, bevor Sie die Funkanlage in Betrieb nehmen. Wenden Sie sich bei
Fragen an Ihren Lowrance-Händler.
Montieren Sie die UKW-Antenne immer so hoch wie möglich, mindestens jedoch 96 cm
oberhalb der Basisstation.
2 NMEA 2000-Anschluss (N2K-Anschluss)
Die Funkanlage kann über den NMEA 2000-Netzwerkadapter mithilfe eines dafür vor-
gesehenen N2K-Kabels (nicht im Lieferumfang inbegriffen) hinten an der Anlage an ein
NMEA 2000-Netzwerk angeschlossen werden.
12 Lowrance - Link-8 Installationsanleitung
