Verwandte Anleitungen für Sanipa Optima X
Inhaltszusammenfassung für Sanipa Optima X

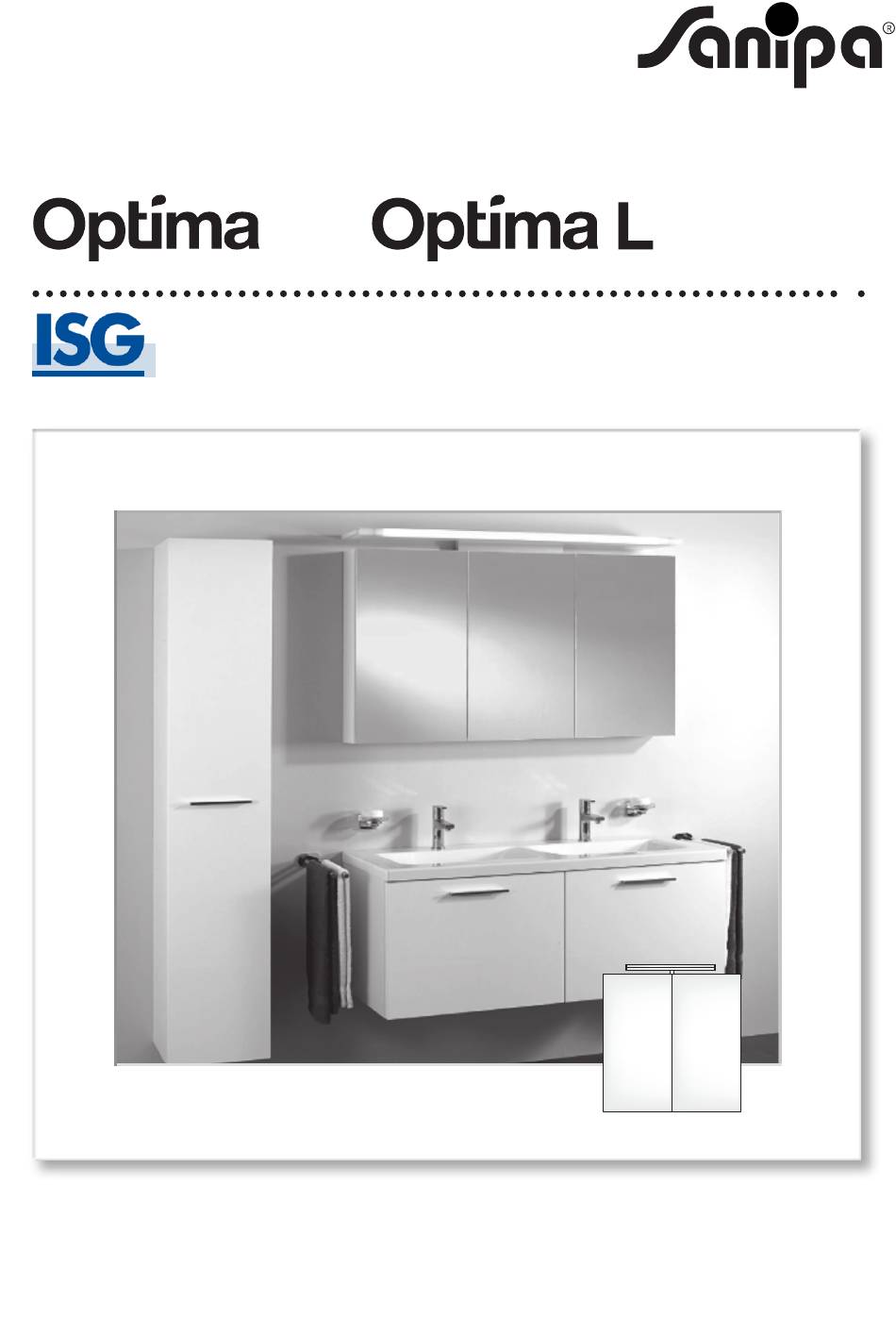

- Seite 1 Montageanleitung gültig ab 09/2017...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise Die Montage der Möbel mit elektronischen Bauteilen darf nur von autorisierten Fachleuten ausgeführt werden. Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden. Die Montage muss von zwei Personen durchgeführt werden. •... -
Seite 3: Montagereihenfolge
Montagereihenfolge Montagewerkzeuge bereitlegen: Möbel auspacken, kontrollieren und Montagezubehör entnehmen entfernen! Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf Bitte stellen Sie die Möbel eventuelle Beschädigungen. Schäden an bereits montierten auf eine weiche Unterlage! Teilen können wir als Reklamation nicht anerkennen! Montagereihenfolge vorbereiten (empfohlen) Spiegellösung Waschtischunterbau... - Seite 4 Demontage der Fronten, Spiegeltüren und Einlegeböden siehe Seite 14 siehe Seite 15 siehe Seite 16 siehe Seite 17 Bitte stellen Sie Fronten, Schubkästen, Spiegeltüren und Einlegeböden auf eine weiche Unterlage! Bohrmaße anzeichnen und Befestigungsmaterial anbringen siehe Seite 11 siehe Seite 12 Prüfen Sie Ihr Mauerwerk! Mitgeliefertes Befestigungs- material nur für festes Mauerwerk! Schränke vorbereiten...
- Seite 5 Montage und Anschluss Waschtisch und Armatur Bitte nur von einem autorisierten Fachmann installieren lassen! siehe Seite 10 Einhängen aller demontierten Teile / Fugenmaße einstellen Reihenfolge: Glas-Einlegeböden .... siehe Seite 17 Türen ........siehe Seite 15 Auszüge ......siehe Seite 14 Spiegeltüren ......
- Seite 6 Spiegelschränke Optima X 617 / 917 / 1317 532 / 832 / 1232 600 / 900 / 1300 Leuchtmittelwechsel siehe Seite 13 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) Spiegelschränke Optima L 650 / 794 / 994...
- Seite 7 Waschtischunterbauten + Waschtische Optima X 1000 1300 1293 626.5 Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 8 Mittelschränke/Hochschränke Optima X OP400 OP120 OP130 Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 9 Spiegelschrank Siehe S. ø 8 mm Click Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 10: Waschtisch Keramik
Waschtisch Keramik Achtung Expressbefestigung ist nicht im Lieferumfang enthalten 24 h 24 h Hinweise → Bitte nur neutral vernetzte Silikone verwenden, z.B.: Soudal Silirub 2, Ottoseal S110 Pre- mium Neutral, Soudal Neutralsilikon → Mineralguss-Waschtische dürfen nur in Verbindung mit einem Möbel montiert werden! →... -
Seite 11: Waschtischunterbau
Waschtischunterbau ø 8 mm Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 12 Schränke ø 8 mm Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 13: Leuchtmittelwechsel Optima
Aufsatzleuchte montieren Optima L Leuchtmittelwechsel Optima X Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 14 Schubkasten / Auszug Click Aushängen Einhängen Abdeckkappe abklipsen Verstellmöglichkeiten Demontage Schub und Front Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 15 Türen Einhängen Aushängen Click Abdeckkappe abklipsen Verstellmöglichkeiten Aktivierung der Dämpfung Deaktivierung der Dämpfung Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 16 Spiegeltüren Aushängen + Demontage Spiegeltüren Einhängen + Montage Spiegeltüren Click Verstellmöglichkeiten Click Bitte Info auf S. beachten Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 17 Einsetzen und Versetzen eines Glas-Einlegebodens Montage Abdeckplatte ø 5 mm oder Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 18 Info Scharniere Spiegeltüren Achtung: Bei Falscheinstellung können Spannungen entstehen und die Spiegeltüren dadurch brechen! < = > 3 < 3 Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 19: Vergrößerungsspiegel, Spiegelgriffe
Vergrößerungsspiegel, Spiegelgriffe • Klebefläche muss vor dem Anbringen sauber, fettfrei und trocken sein! • Position frei wählbar - nach dem Anbringen aber irreversibel! Längs- und Querteiler versetzen Querteiler mit montierten Längsteilern Längsteiler Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 20: Verbinden Von Korpussen Nebeneinander
Das Herunterladen und Verwenden von Bildern unserer die Richtigkeit, Vollständigkeit und Aktualität der Inhalte können Seiten ist ohne die schriftliche Zustimmung der wir jedoch keine Gewähr übernehmen. Sanipa Badmöbel Sanipa Badmöbel Treuchtlingen GmbH nicht gestattet. Treuchtlingen GmbH ist für die eigenen Geschäftsführer...
