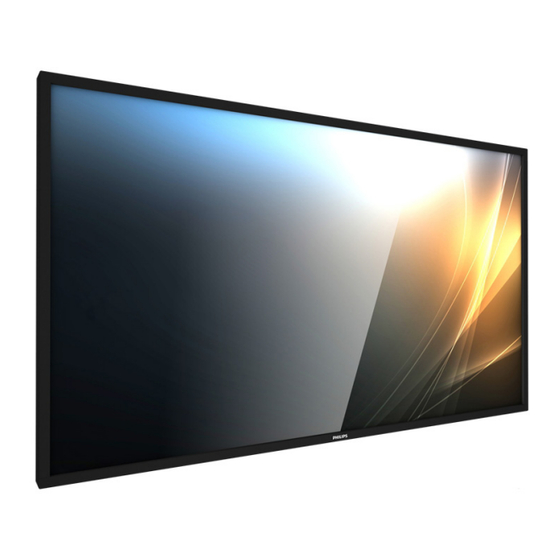

Philips SignageSolutions 86BDL4152T Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Philips Anleitungen
  4. Monitore
  5. SignageSolutions 86BDL4152T
  6. Bedienungsanleitung

Philips SignageSolutions 86BDL4152T Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
86BDL4152T
V1.01
www.philips.com/welcome
Bedienungsanleitung (Deutsch)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Philips SignageSolutions 86BDL4152T

Inhaltszusammenfassung für Philips SignageSolutions 86BDL4152T

  • Seite 1 86BDL4152T V1.01 www.philips.com/welcome Bedienungsanleitung (Deutsch)

  • Seite 2: Sicherheitshinweise

    • Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. • Die Ringschraube dient der kurzfristigen Wartung und Installation. Sie sollten die Ringschraube nicht länger als 1 Stunde verwenden. Eine längere Benutzung ist untersagt. Bitte halten Sie bei Verwendung der Ringschraube einen Sicherheitsbereich unter dem Display ein.

  • Seite 3: Eu-Konformitätserklärung

    86BDL4152T Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist.

  • Seite 4: Europa - Eu-Konformitätserklärung

    86BDL4152T Europa – EU-Konformitätserklärung Dieses Gerät stimmt mit den wesentlichen Anforderungen der Richtlinie über Funkanlagen (2014/53/EU) überein. Anhand der folgenden Testmethoden wurde die Annahme der Konformität mit den wesentlichen Anforderungen der Richtlinie über Funkanlagen (2014/53/EU) belegt: - EN60950-1/EN62311/EN300328/EN301893/EN301489 Europäische Erklärung Wichtiger Hinweis: Das Gerät ist auf den Betrieb im Innenbereich in einem Frequenzbereich von 5150 bis 5350 MHz beschränkt. Erklärung zur Strahlungsbelastung: D ieses Gerät stimmt mit den für eine unkontrollierte Umgebung festgelegten Grenzwerten zur CE-Strahlungsbelastung überein. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Sender und Körper installiert und betrieben werden. Frequenz, Modus und maximale übertragene Leistung in der EU sind nachstehend aufgelistet: 2412 – 2472 MHz (802.11g, 6 Mb/s): 19,98 dBm 2402 – 2480 MHz (EDR, 3 Mb/s): 9,65 dBm 2402 – 2480 MHz (LE, 1 Mb/s): 9,80 dBm 5180 – 5240/5260 – 5320/5500 – 5700 MHz (802.11ac VHT40 MCS0/NSS1): 22,95 dBm Taiwan: 低功率電波輻射性電機管理辦法...
  • Seite 5 86BDL4152T Kanada: Erklärung von Industry Canada: Dieses Gerät erfüllt RSS-247 der Industry Canada Rules. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Ce dispositif est conforme à la norme CNR-247 d’Industrie Canada applicable aux appareils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. Erklärung zur Strahlungsbelastung: Dieses Gerät stimmt mit den für eine unkontrollierte Umgebung festgelegten Grenzwerten zur ISED-Strahlungsbelastung überein. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Sender und Körper installiert und betrieben werden. Déclaration d’exposition aux radiations:Cet équipement est conforme aux limites d’exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps. Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden.

  • Seite 6: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")

    86BDL4152T Elektrische, magnetische und elektromagnetische Felder („EMF“) 1. Wir produzieren und verkaufen zahlreiche Produkte an Verbraucher, die – wie jedes andere elektronische Gerät – die Fähigkeit haben, elektromagnetische Signale auszusenden und zu empfangen. 2. Eine unserer führenden Unternehmensprinzipien besteht darin, bei unseren Produkten jegliche erforderlichen Gesundheits- und Sicherheitsmaßnahmen vorzunehmen, damit alle geltenden rechtlichen Anforderungen erfüllt und die zum Zeitpunkt der Produktion geltenden EMF- Standards eingehalten werden. 3. Wir verpflichten uns der Entwicklung, Produktion und dem Vertrieb von Produkten, die keine gesundheitsschädlichen Auswirkungen haben. 4. Wir bestätigen, dass die Produkte bei ordnungsgemäßer Handhabung und zweckmäßigem Einsatz gemäß heutiger wissenschaftlicher Erkenntnisse sicher sind. 5. Wir spielen eine aktive Rolle bei der Entwicklung der internationalen EMF- und Sicherheitsstandards; dadurch können wir weiteren Entwicklungen hinsichtlich der Standardisierung zur frühzeitigen Integration in unsere Produkte vorgreifen.
  • Seite 7 86BDL4152T Paikka/Ilmankierto VAROITUS: SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA. Plassering/Ventilasjon ADVARSEL: NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. China-RoHS 根据中国大陆 《电子电气产品有害物质限制使用标识要求》 ， 以下部分列出了本产品中可能包含的有害物质的 名称和含量。 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 外壳 ○ ○ ○ ○ ○ ○ 液晶显示屏 × ○ ○...

  • Seite 8: Rohs Türkei

    86BDL4152T 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板 － ○ ○ ○ ○ ○ 電路板組件 － ○...

  • Seite 9: Entsorgung Am Ende Der Betriebslebenszeit

    polybromierten Biphenylen und polybromierten Diphenylethern bzw. von mehr als 0,01 % des Gewichts in homogenen Materialien bei Cadmium, ausgenommen den in Aufstellung 2 der Regel festgelegten Ausnahmen. Erklärung zu elektrischen und elektronischen Altgeräten für Indien Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht über Ihren Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Das separate Sammeln und Recyceln Ihres Altgerätes zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und gewährleistet eine für menschliche Gesundheit und Umwelt schonende Art der Wiederverwertung. Weitere Informationen über die E-Waste-Richtlinie finden Sie unter http://www.india.philips.com/about/sustainability/recycling/index.page. Erkundigen Sie sich über die nachstehenden Kontaktdaten, wo Sie Altgeräte in Indien dem Recycling zuführen können. Hotline: 1800-425-6396 (Montag bis Samstag, 9:00 bis 17:30 Uhr) eMail: india.callcentre@tpv-tech.com...
  • Seite 10 86BDL4152T Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben. Einzelheiten zu Sammel- und Recyclingsystemen erhalten Sie von Ihrer Stadtverwaltung. Schweiz: Alte Batterien und Akkumulatoren müssen an die Verkaufsstelle zurückgebracht werden. Andere Nicht-EU-Länder: Bitte erkundigen Sie sich bei Ihrer Stadtverwaltung nach der richtigen Methode zur Entsorgung alter Batterien und Akkumulatoren. Entsprechend der EU-Richtlinie 2006/66/EG dürfen Batterien/Akkumulatoren nicht unsachgemäß entsorgt werden. Der Akku muss zur Sammlung durch lokale Entsorgungsdienste getrennt werden. Após o uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou...

  • Seite 11: Inhaltsverzeichnis

    86BDL4152T Inhalt 5.10. About (Info) .................44 5.11. Supplementary (Zusätzlich) ..........45 OSD-Menü ................47 Auspacken und installieren ............1 6.1. Im Bildschirmmenü navigieren ........... 47 1.1. Transportieren und auspacken ..........1 6.2. Übersicht über das Bildschirmmenü ......47 1.2. Lieferumfang ...................4 1.3. Installationshinweise ..............4 Unterstützte Medienformate ..........56 1.4.

  • Seite 12: Auspacken Und Installieren

    86BDL4152T Auspacken und installieren 1.1. Transportieren und auspacken Hinweis zum Transport • Halten Sie den Karton immer in vertikaler Ausrichtung. Platzieren Sie den Karton NICHT in anderer Ausrichtung. • Platzieren Sie KEIN Objekt auf dem Karton. • Wenden Sie KEINE Erschütterungen/Stöße auf das Produkt an. • Bewegen Sie den Karton mit einem Stapler. • Lassen Sie das Produkt NICHT fallen. Starke Erschütterungen könnten Komponenten im Inneren beschädigen. • Bewegen Sie einen einzelnen Karton mit einer kleinen Palette mittels Stapler. Karton Kleine Palette Große Palette...
  • Seite 13 86BDL4152T Hinweis zum Transport 1. Entfernen Sie das Band rund um den Karton. 2. Schneiden Sie das Band an der Oberseite mit einer Klinge durch und öffnen Sie den Karton. 3. Nehmen Sie die Polster vorsichtig heraus. 4. Entfernen Sie die Kunststoff-Kartonriegel und den oberen Karton.
  • Seite 14 86BDL4152T 5. Das Display muss von zwei Erwachsenen mit beiden Händen aus dem Karton genommen werden. • Berühren Sie den Bildschirm zur Vermeidung möglicher • Halten Sie das Display beim Transportieren vertikal. Kratzer nicht. Transportieren Sie das Display an den Griffen. 90° 90° • Platzieren Sie das Display vertikal und so, dass das Gewicht gleichmäßig auf die Oberfläche verteilt ist.

  • Seite 15: Vor Installation Des Displays

    86BDL4152T Vor Installation des Displays • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Das Display muss von mindestens zwei (2) Erwachsenen transportiert werden. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LCD-Display NORMAL • Kurzanleitung SOURCE FORMAT LIST INFO • Fernbedienung und AAA-Batterien ADJUST OPTIONS • Netzkabel • RS232-Kabel ID SET ENTER Kurzanleitung Fernbedienung • RS232-Daisy-Chain-Kabel...

  • Seite 16: An Einer Wand Montieren

    86BDL4152T 1.4. An einer Wand montieren Zur Montage dieses Anzeigegerätes an einer Wand wird ein herkömmliches Wandmontageset (handelsüblich) benötigt. Es wird empfohlen, eine mit TÜV- GS und/oder UL1678 in Nordamerika konforme Montageschnittstelle zu verwenden. Schutzabdeckung VESA-Gitter Tisch 1. Bereiten Sie einen flachen, horizontalen Untergrund vor, der größer als das Display ist. Durch Ausbreiten einer dicken Schutzfolie können Sie Ihre Arbeit vereinfachen, ohne den Bildschirm zu verkratzen. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). 3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben.

  • Seite 17: Im Hochformat Installieren

    86BDL4152T 1.5. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. 1. Falls der Tischständer angebracht ist, müssen Sie diesen zunächst entfernen. 2. Drehen Sie das Display um 90 ° gegen den Uhrzeigersinn. Das „ “-Logo sollte vertikal ausgerichtet sein, wenn das Display auf die Rückseite zeigt. 1.5.1. So entfernen Sie das Logo 1. Bereiten Sie ein Blatt Papier mit einem Ausschnitt des Logos vor, damit die Frontblende nicht zerkratzt wird. 2. Entfernen Sie den Logoaufkleber vorsichtig mit einem Messer, während Sie das Blatt darunter schieben. 3. Entfernen Sie den Logoaufkleber. Hinweis: S ie sollten sich bei Installation des Displays an einer Wand an einen professionellen Techniker wenden.

  • Seite 18: Teile Und Funktionen

    86BDL4152T Teile und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste [Menü]-Taste Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den Zum Zurückkehren zum vorherigen Menü bei eingeblendetem Bereitschaftsmodus. OSD-Menü. Diese Taste kann zur Aktivierung des OSD-Menüs bei ausgeblendetem OSD-Menü verwendet werden. [Stumm]-Taste Fernbedienungssensor und Betriebsstatusanzeige Zum De-/Aktivieren der Stummschaltung. • Empfängt die Befehlssignale von der Fernbedienung. [Eingabe]-Taste • Zeigt den Betriebsstatus des Anzeigegerätes ohne OPS: Zur Auswahl einer Eingangsquelle. - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist [ ]-Taste - Leuchtet rot, wenn sich das Anzeigegerät im Bei eingeblendetem Bildschirmmenü wird mit dieser Taste ein Wert Bereitschaftsmodus befindet erhöht;...

  • Seite 19: Eingabe/Ausgänge

    86BDL4152T 2.2. Eingabe/Ausgänge TOUCH Service Port EXT. SPK TERMINAL SPEAKER SWITCH AUDIO OUT AUDIO IN SPDIF IR-OUT IR-IN VGA IN DP OUT DP IN RS232 RS232 USB 2.0 RS232 100-240V DP OUT DVI IN Service Port HDMI1 IN HDMI2 IN HDMI3 IN MICRO SD 50-60Hz 2.5A...

  • Seite 20: Batterien In Die Fernbedienung Einlegen

    86BDL4152T OPS-STECKPLATZ Steckplatz zum Installieren des optionalen OPS-Moduls. 2.2.1. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2.

  • Seite 21: Remote Control (Fernbedienung)

    86BDL4152T 2.3. Remote Control (Fernbedienung) ] Liste-Taste Reserviert. 2.3.1. Allgemeine Funktionen Navigationstasten Root-Menü: Ruft das OSD von Smart picture auf. Hauptmenü: Navigieren Sie das ausgewählte Element zur Anpassung nach oben. IR-Daisy-Chain-Menü: Zum Erhöhen der ID-Nummer der Steuerungsgruppe. Root-Menü: Ruft das Audioquelle-OSD auf. Hauptmenü: Navigieren Sie die ausgewählte Leiste zur Anpassung nach unten. IR-Daisy-Chain-Menü: Zum Verringern der ID-Nummer der Steuerungsgruppe. Hauptmenü: Zum Aufrufen der vorherigen Menüebene. Eingangsmenü: Zum Ausblenden des Eingangsmenüs. Lautstärkemenü: Lautstärke verringern.

  • Seite 22: Id-Fernbedienung

    86BDL4152T 2.3.2. ID-Fernbedienung Drücken Sie [ID] und die rote LED blinkt zweimal. 1. Drücken Sie die [ID Einstellen]-Taste zum Aufrufen des ID-Modus Stellen Sie bei Verwendung mehrerer Anzeigegeräte die länger als 1 Sekunde. Die rote LED leuchtet auf. Fernbedienungsnummer ein. Durch erneutes Drücken der [ID Einstellen]-Taste verlassen Sie den ID-Modus. Die rote LED erlischt. Drücken Sie zur Auswahl des Anzeigegerätes, das Sie steuern möchten, die Zifferntasten [0] – [9]. Beispiel:Drücken Sie für Anzeigenummer 1 [0] und [1] und für Anzeigenummer 11 [1] und [1]. Die verfügbaren Kennungen reichen von [01] bis [255]. 2. Falls innerhalb von 10 Sekunden keine Taste gedrückt wird, wird der ID-Modus beendet. 3. Falls eine falsche Taste gedrückt wird, warten Sie 1 Sekunde, bis die roten LED-Leuchten erlöschen und sich wieder einschalten. Drücken Sie dann die richtigen Ziffern. 4.

  • Seite 23: Fernbedienungstasten Bei Android-Quelle

    3. Bei PDFs, Videos oder Musik können Sie zum Stoppen der Wiedergabe drücken. Wenn Sie erneut drücken, wird die Wiedergabe bei Dateianfang gestartet. 4. Bei PDFs, Videos oder Musik können Sie zum Anhalten der Wiedergabe drücken. 5. Alle Medien- oder PDF-Dateien sollten im Ordner „philips“ im Stammverzeichnis des ausgewählten Speichermediums (intern/USB/ SD-Karte) abgelegt werden. Alle Unterordner (video/photo/music/ pdf) werden nach Medientypen benannt und sollten nicht geändert werden. Videos: {Stammverzeichnis des Speichermediums}/ philips/video/ Fotos: {Stammverzeichnis des Speichermediums}/ philips/photo/...

  • Seite 24: Navigationstasten

    86BDL4152T ] Info-Taste Navigationstasten 1. Zum Anzeigen von Informationen zum aktuellen Eingangssignal. 1. Zur Navigation in den Menüs und zur Auswahl eines Eintrags. Wird per Scalar angezeigt. 2. Webseite: Diese Tasten dienen der Steuerung der Bildlaufleiste. 2. Medienplayer -> zusammenstellen -> Wiedergabeliste bearbeiten Drücken Sie zur Aufwärts-/Abwärtsbewegung der Bildlaufleiste oder neue Wiedergabeliste zufügen -> Mediendateien wählen -> zur Anzeige der Informationen zur ausgewählten Mediendatei oder . Drücken Sie zur Links-/Rechtsbewegung der Bildlaufleiste drücken. oder [ ] Optionen-Taste 3. PDF-Dateien: » Wenn Vergrößerung/Verkleinerung durchgeführt wurde Werkzeugkiste von Medienplayer oder PDF-Player öffnen. 1. Medienplayer -> zusammenstellen -> Wiedergabeliste Drücken Sie zum Anpassen der Anzeigeposition bearbeiten oder neue Wiedergabeliste zufügen -> zum Öffnen der oder...

  • Seite 25: Sd-Kartenabdeckung

    86BDL4152T 2.4. SD-Kartenabdeckung • Verdecken Sie die microSD-Karte mit der SD-Kartenabdeckung und Schrauben. 2.5. 4G-Modul 1. Entfernen Sie die Service-Abdeckung. 2. 4G-Modul installieren. 3. Antennenkabel installieren.

  • Seite 26: Gummiabdeckung

    86BDL4152T 2.6. Gummiabdeckung ■ Bitte lassen Sie die Gummiecken immer am Display, sofern das Display nicht an der Wand montiert wird. ■ Bitte bewahren Sie Gummiecken und Rändelschrauben angemessen auf und verwenden Sie diese zum Schutz des Displays, wenn sich dieses nicht an der Wand befindet.

  • Seite 27: Externes Gerät Anschließen

    86BDL4152T Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. HDMI-Videoeingang verwenden DVD / VCR / VCD HDMI-Ausgang HDMI1 IN HDMI2 IN HDMI3 IN [HDMI-Eingang] 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden [VGA-Audio-Eingang] Audioausgang AUDIO OUT AUDIO IN SPDIF IR-OUT VGA-Ausgang, IR-IN D-Sub, 15-polig VGA IN...

  • Seite 28: Hdmi-Eingang Verwenden

    86BDL4152T 3.2.3. HDMI-Eingang verwenden HDMI1 IN HDMI2 IN HDMI3 IN HDMI-Ausgang [HDMI-Eingang] 3.2.4. DisplayPort-Eingang verwenden [DisplayPort-Eingang] DisplayPort-Ausgang DP IN 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen EXT. SPK TERMINAL Externe Lautsprecher...

  • Seite 29: Externes Audiogerät Anschließen

    86BDL4152T 3.3.2. Externes Audiogerät anschließen Audioeingang [Audio-Ausgang] SPEAKER SWITCH AUDIO OUT Stereoverstärker AUDIO IN SPDIF [SPDIF-Ausgang] 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232-Ausgang] von Anzeige 1 mit dem Anschluss [RS232-Eingang] von Anzeige 2. ANZEIGE 1 ANZEIGE 2 [RS-232C] [RS-232C-Eingang] [RS-232C-Ausgang] [RS-232C-Eingang] ANZEIGE 1 ANZEIGE 2 [RJ-45]...

  • Seite 30: Digitale Videoverbindung

    86BDL4152T 3.4.2. Digitale Videoverbindung Verbinden Sie den Anschluss [DP-Ausgang] von Anzeigegerät 1 mit dem Anschluss [DP-Eingang] von Anzeigegerät 2. ANZEIGE 1 ANZEIGE 2 [DP] [DP-Eingang] [DP-Ausgang] [DP-Eingang] 3.5. IR-Verbindung Externer Infrarotempfänger ANZEIGE ANZEIGE [IR-Eingang] [IR-Eingang] [IR-Ausgang] ANZEIGE 1 ANZEIGE 2 [RC-232-Ausgang] [RS-232-Eingang] Hinweis: 1. Dieser Infrarotempfänger dieses Displays wird abgeschaltet, wenn etwas an den [IR-Eingang] angeschlossen wird. 2. Die Verbindung zum Durchschleifen von IR kann bis zu 9 Anzeigegeräte unterstützen. 3. IR in Daisy-Chain über RS232-Verbindung kann bis zu 9 Anzeigegeräte unterstützen.

  • Seite 31: Infrarotsignal Durchschleifen

    86BDL4152T 3.6. Infrarotsignal durchschleifen [IR-Ausgang] DVD / VCR / VCD [IR-Eingang] (DVD / VCR / VCD) Fernbedienung...

  • Seite 32: Sensorbedienung

    86BDL4152T 3.7. Sensorbedienung Vergrößern Berühren Sie das Ziel am Bildschirm mit zwei Fingerkuppen, bewegen Dieses Anzeigegerät ist mit einem berührungsempfindlichen Bildschirm Sie die Finger dann zum Vergrößern des Bildschirminhaltes auseinander. ausgestattet und unterstützt Windows Touch-Funktionen durch Singletouch- oder Multitouch-Bedienung. Sie können die Bilder oder Wörter am Bildschirm sanft mit Ihren Fingern berühren und Ihr Computer reagiert. Folgende Beschreibung stellt einige typische Gesten dar. Weitere Einzelheiten zur Sensorbedienung entnehmen Sie bitte der Windows- Bedienungsanleitung. Einmal antippen Berühren Sie das Ziel am Bildschirm kurz mit einer Fingerkuppe, dann loslassen. Verkleinern Berühren Sie das Ziel am Bildschirm mit zwei Fingerkuppen, bewegen Sie die Finger dann zum Verkleinern des Bildschirminhaltes zueinander. Bitte beachten Sie, dass ein Touchscreen auf eine leichte Berührung mit Ihrer Fingerspitze beim Tippen innerhalb einer Entfernung von 4 mm über dem Touchscreen reagiert. Doppelt antippen Berühren Sie das Ziel am Bildschirm zweimal kurz mit einer Fingerkuppe, Berühren und halten dann loslassen.

  • Seite 33: Beschreibung

    SWITCH AUDIO OUT AUDIO IN SPDIF IR-OUT IR-IN VGA IN DP OUT DP IN 5. SDK, erhältlich auf der Webseite www.philips.com/signagesolutions-support, für Entwicklung von 20-Punkt-Anwendungen für Windows und Linux. 6. Bei Mac OS 10.10 sollten Sie die Berührungsposition über das Werkzeug „TouchService“ neu definieren und die Mausbedienung simulieren (einzelne Berührung). Installieren Sie zunächst das Tool „TouchService“ unter Mac OS, befolgen Sie dann die Anweisungen in der Touch-Serviceanleitung im Softwarepaket „TouchService“, das über die Webseite www.philips.com/signagesolutions-support erhältlich ist. 7. Aktuellste Informationen über Mac-OS-X-Modusunterstützung finden Sie unter www.philips.com/signagesolutions-support. Hinweis: Zur Nutzung des Android-Touchpanels verbinden Sie das Kabel von der Unterseite des USB-Anschlusses mit der Seite des USB-Type-B-Anschlusses! TOUCH Service Port EXT.

  • Seite 34: Bedienung

    86BDL4152T Bedienung 2. Admin-Modus: • Drücken Sie zum Aufrufen des Admin-Modus „HOME“ + „1888“. Achten Sie darauf, dass nach Betätigung von „HOME“ Hinweis: B ei den in diesem Abschnitt erwähnten Steuertasten handelt das Startmenü angezeigt wird. Drücken Sie dann der Reihe nach es sich um Fernbedienungstasten, sofern nicht anders 1888. Zweimaliges Drücken der „HOME“-Taste ist keine gültige angegeben. Tastenkombination. • Der Admin-Modus besteht aus den folgenden Apps: „Settings“ 4.1. Angeschlossene Videoquelle anschauen (Einstellungen), „Apps“, „Network“ (Netzwerk), „Storage“ 1.
  • Seite 35 86BDL4152T 2.) Applikationsseite: 3) Netzwerk-Seite 4) Speicherseite 5) Hilfe-Seite Zeigt QR zur Verbindung mit der Philips-Support-Webseite.

  • Seite 36: Media Player (Medienplayer)

    86BDL4152T 4.4. Media Player (Medienplayer) 4.4.2. Medienplayer-Vorstellung: 1. Die Hauptseite des Medienplayers, dieses Seite besteht aus drei Optionen: „Play“ (Wiedergabe), „Compose“ (Zusammenstellen) 4.4.1. OSD-Menüinteraktion mit dem und „Settings“ (Einstellungen). Medienplayer: Play (Wiedergabe): Zur Auswahl der Wiedergabeliste, die 1. Boot on source (Startquelle): wiedergegeben werden soll. Compose (Zusammenstellen): Zum Bearbeiten der Wiedergabeliste. - Input (Eingabe): Settings (Einstellungen): Zur Einrichtung der Eigenschaften des ■...
  • Seite 37 86BDL4152T 4. Falls eine leere Wiedergabeliste ausgewählt wird, führt Sie die App durch die Auswahl der Medienquelle. Alle Mediendateien sollten unter /philips/ im Stammverzeichnis abgelegt sein. Beispiel: Videos: {Stammverzeichnis des Speichermediums}/ philips/video/ Fotos: {Stammverzeichnis des Speichermediums}/philips/ photo/ Musik: {Stammverzeichnis des Speichermediums}/philips/ music/ 6. Wenn „Sort (Sortieren)“ ausgewählt ist, können Sie die Dateianordnung anpassen. 5. Wählen Sie zum Bearbeiten oder Löschen einer nicht leeren Wiedergabeliste die gewünschte Wiedergabeliste, bei der sich ein Stiftsymbol rechts neben der Datei befindet. 7. Drücken Sie nach Auswahl der gewünschten Datei zum Abruf detaillierter Informationen die „Info“-Taste.
  • Seite 38 Repeat Mode (Wiederholungsmodus): Wiederholungsmodus einstellen. Slideshow Effect (Diaschaueffekt): Fotodiaschaueffekt. Schritt 2. „mpplaylistX.txt“ in „philips“-Ordner des internen Effect Duration (Effektdauer): Dauer des Fotoeffekts. Speichers kopieren. Dazu können Sie FTP nutzen. - Dateipfad: /storage/emulated/legacy/philips Bsp. /storage/emulated/legacy/philips/mpplaylist1.txt Schritt 3. Fügen Sie den Ordner „photo“, „video“ und „music“ im Ordner „philips“ Ihres internen Speichers Mediendateien hinzu. - Bsp. /storage/emulated/legacy/philips/photo/xxx.jpg /storage/emulated/legacy/philips/video/yyy.mp4 /storage/emulated/legacy/philips/photo/zzz.mp3...

  • Seite 39: Browser

    86BDL4152T 4.5. Browser Stellen Sie vor Nutzung dieser Funktion sicher, dass das System erfolgreich mit dem Netzwerk verbunden ist. (Siehe 5.1. W i-Fi & 5.2. Ethernet) 1. Hauptseite der „Browser“-App, auf der Sie relevante Einstellungen vornehmen können. Drücken Sie zur Konfiguration der Einstellungen Settings (Einstellungen). 4. Über die seitliche Menüleiste auf der linken Seite des Bildschirms sind folgende Funktionen verfügbar: Import (Importieren): Datei der URL-Liste importieren Export (Exportieren): Datei der URL-Liste exportieren Delete all (Alles löschen): Alle URL-Aufzeichnungen vom Hauptbildschirm löschen Back (Zurück): Seitliche Menüleiste schließen 2. Es können bis zu 7 Browser eingerichtet werden. Wählen Sie einen davon zur Konfiguration der Einstellungen. 4.1 Import (Importieren) •...
  • Seite 40 86BDL4152T • Eine Browser-Datei wählen • Wählen Sie den Speicher, an den die Datei exportiert wird. • Ein Dialog zeigt den Pfad der zu speichernden Datei sowie • Importieren Sie die Browser-Datei und die URL wird am Bildschirm den Dateinamen. Drücken Sie zum Speichern der URL „Save aufgelistet. (Speichern)“. • Das beim Import unterstützte Dateiformat ist „.txt“. 5. Drücken Sie zum Speichern der URL-Aufzeichnung „OK“. 4.2 Export (Exportieren): • Wählen Sie export (Exportieren).

  • Seite 41: Pdf Player (Pdf-Player)

    86BDL4152T 6. Wenn Sie einen nicht leeren Eintrag aus der URL-Liste wählen, Schritt 2. bookmarklist.txt in „philips“-Ordner Ihres internen werden Sie über eine Meldung gefragt, ob Sie die URL bearbeiten Speichers kopieren. Dazu können Sie FTP nutzen. oder wiedergeben möchten. Wenn Sie „Edit (Bearbeiten)“ wählen, - Dateipfad: /storage/emulated/legacy/philips (für DL, PL) ermöglicht Ihnen ein Dialogfenster die Bearbeitung der Url. Wenn Bsp. /storage/emulated/legacy/philips/bookmarklist.txt Sie „Play (Wiedergabe)“ wählen, erscheint eine Webseite der ausgewählten URL. Schritt 3. Starten Sie die Browser-App, die Textdatei des Browsers wird automatisch importiert. Hinweis: Sobald die Wiedergabeliste (Text) importiert wurde, werden Änderungen mittels Fernbedienung nicht in der...

  • Seite 42: Pdf-Player-Vorstellung

    4. Falls eine leere Wiedergabeliste ausgewählt wird, führt Sie die App durch die Auswahl der Medienquelle. 1. Die Hauptseite des PDF-Players, dieses Seite besteht aus drei Alle Mediendateien sollten unter /philips/ im Stammverzeichnis Optionen: „Play“ (Wiedergabe), „Compose“ (Zusammenstellen) und abgelegt sein. Beispiel: „Settings“ (Einstellungen). PDFs: {Stammverzeichnis des Speichermediums}/philips/ Wiedergabe: Zur Auswahl der Wiedergabeliste, die wiedergegeben pdf/ werden soll. Compose (Zusammenstellen): Zum Bearbeiten der Wiedergabeliste. Settings (Einstellungen): Zur Einrichtung der Eigenschaften des PDF- Players.
  • Seite 43 B. pdfplaylist1.txt, pdfplaylist2.txt - Inhalt: 7. Wenn „Sort (Sortieren)“ ausgewählt ist, können Sie die Dateianordnung anpassen. Schritt 2. pdfplaylistX.txt in „philips“-Ordner des internen Speichers kopieren. Dazu können Sie FTP nutzen. - Dateipfad: /storage/emulated/legacy/philips (für DL, PL)Bsp. / storage/emulated/legacy/philips/pdfplaylist1.txt Schritt 3. PDF-Dateien dem „PDF“ Ordner im „philips“-Ordner Ihres internen Speichers zufügen. - Bsp. /storage/emulated/legacy/philips/pdf/xxx.pdf /storage/emulated/legacy/philips/pdf/yyy.pdf /storage/emulated/legacy/philips/pdf/zzz.pdf...

  • Seite 44: Cmnd & Play

    86BDL4152T 4.7. CMND & Play 1) Server Serveradresse von CMND & Play einrichten 2) Account (Konto) Konto von CMND & Play einrichten 3) PIN Code (PIN-Code) PIN-Code von CMND & Play einrichten (4) Version Es gibt zwei Optionen, Ver.2 und Ver.3 Ver. 2 Vereinbarung 2.0/2.2 Ver. 3 Vereinbarung 3.0/3.1 (5) Content (Inhalt) Es sind 3 Optionen verfügbar:Interner Speicher, SD-Karte und USB- Speicher. Bei Auswahl von Ver. 2 werden Server/Konto/PIN-Code ausgegraut und können nicht eingestellt werden.

  • Seite 45: Custom App (Angepasste App)

    86BDL4152T 4.8. Custom App (Angepasste App) Applikation als angepasste Quelle festlegen. Hinweis: (1) Nur vom Nutzer installierte App anzeigen. (2) Vorinstallierte App des Systems wird nicht angezeigt. 4.8.1. Bildschirmmenü bedienen: Fernbedienung: Quelle > Angepasst Falls eine angepasste APK eingerichtet ist, öffnet PD die angepasste APK beim Wechsel der Quelle zum Angepasst-Modus geöffnet. Falls die angepasste APK eingerichtet ist, zeigt PD beim Wechsel der Quelle zum Angepasst-Modus einen schwarzen Bildschirm. Falls Sie eine APK installiert haben, wählen Sie diese aus der Liste. • Beispiel 1: Ihre App ist nicht eingestellt. Ihre App wird angezeigt und der erste Eintrag wird automatisch hervorgehoben. 4.8.2. Funktionsvorstellung Nach der Einrichtung zeigt der Einrichtungsbildschirm den Namen der App. Save (Speichern) Durch Drücken von Save (Speichern) wird die Speicherfunktion durchgeführt.

  • Seite 46: Setting (Einstellung)

    86BDL4152T Setting (Einstellung) (1) Format: Ziffer 0 – 9, Dezimalpunkt „.“ Hauptelemente: (2) Mac Address (MAC-Adresse) (1) Wi-Fi (WLAN) (verfügbar, wenn WLAN-Dongle eingesteckt ist) Hinweis: (2) Ethernet Ethernet wird automatisch deaktiviert, wenn Wi-Fi mit dem (3) More (Mehr) (verfügbar, wenn ein 4G-Modul angeschlossen ist) Netzwerk verbunden ist. (4) Signage Display (Signage-Anzeige) (5) Display (Anzeige) 5.3. More (Mehr) (verfügbar, wenn ein (6) Apps 4G-Modul angeschlossen ist) (7) Security (Sicherheit) Kontrolle von Mobilfunknetzwerken. (8) Date & time (Datum und Uhrzeit) Hinweis: (9) Developer options (Entwickleroptionen) 1. Nur verfügbar, wenn ein 4G-Modul angeschlossen ist. (10) About (Info) 2.

  • Seite 47: General Settings (Allgemeine Einstellungen)

    86BDL4152T 5.4.1. General Settings (Allgemeine b. Save (Speichern) Einstellungen) Wenn Sie oder wählen, drücken Sie die Save 1. Signage Display Name (Signage-Anzeigename) (Speichern)-Taste, wenn Sie die Datei bootanimzation.zip von der PD-Name „PD_“ + Ethernet-MAC-Adresse festlegen. SD-Karte oder dem USB-Speicher unter /data/local speichern und als Startlogo festlegen möchten. Hinweis: c.Forget (Vergessen) Eingabebeschränkung: Drücken Sie die Forget (Vergessen)-Taste, wenn die Datei (1) Länge: Maximal 36 Zeichen bootanimation.zip unter /data/local gelöscht und kein Startlogo (2) Format: Keine Beschränkung angezeigt werden soll. d.Cancel (Abbrechen) Zum Abbrechen und Schließen des Dialogfensters. Szenariovorstellung: Fall 1 Wenn das System die Datei bootanimation.zip auf der SD-Karte oder...
  • Seite 48 Wenn ein angepasstes Startbild ausgewählt ist, zeigt der Bildschirm / data/local/bootanimation.zip. (2) D ie Startzeit kann nicht später als die Endzeit sein. Andernfalls erscheint eine Fehlermeldung. 4) Repeat (Wiederholen) Legen Sie den Wiederholungsmodus für die Bildschirmausnahme durch Einrichtung des Zeitfensters fest. (Mehrfachauswahl) 5) Save to (Speichern unter) Legen Sie den Speicher zum Ablegen der Bildschirmaufnahme fest. Der Standardspeicher ist Ihr interner Speicher. Hinweis: Das System erstellt im Stammverzeichnis Ihres internen Speichers automatisch einen Ordner philips/Screenshot. Das Bild wird unter philips/Screenshot/ gespeichert. 6) Purge Screenshots (Screenshots bereinigen) 3) Falls das Logoelement des OSD-Menüs ein- oder ausgeschaltet ist, Legen Sie die Intervallzeit zur Löschung von Bildschirmaufnahmen fest. ist die Startanimation in den Android-Einstellungen nicht wählbar. Die verfügbaren Optionen sind „One day (Ein Tag)“ und „One week (Eine Woche)“. 7) Send screenshots via email (Screenshots per E-Mail versenden) Senden Sie Bildschirmaufnahmen als E-Mail-Anhang an den Administrator. Bitte beachten Sie die E-Mail-Benachrichtigung. Hinweis: Stellen Sie sicher, dass die E-Mail-Einstellungen abgeschlossen sind, damit die Bildschirmaufnahme sofort gesendet werden kann.

  • Seite 49: Server Settings (Servereinstellungen)

    86BDL4152T 5.4.2. Server Settings (Servereinstellungen) Gmail-Sicherheitseinstellung Bitte besuchen Sie die Google-Webseite, falls beim Verwenden der 1. E-Mail-Benachrichtigung E-Mail per Gmail ein Problem auftritt: Zum Aktivieren/Deaktivieren der E-Mail-Benachrichtigung. Legen Sie nach https://www.google.com/settings/security/lesssecureapps Aktivierung dieser Funktion die E-Mail-Benachrichtigung fest. Zur Prüfung der Sicherheitseinstellungen Ihres Google-Kontos. Hinweis:Die folgenden Ereignisse werden automatisch per E-Mail an den Schalten Sie dann „Access for less secure apps (Zugriff für weniger Manager gesendet: sichere Apps)“ ein. (1) Critical (Kritisch): Warnmeldung des Android-Systems (2) Mediaplayer (Medienplayer): Wiedergabeliste ist leer oder Mediendatei wird nicht unterstützt... (3) Browser: Wiedergabeliste ist leer.
  • Seite 50 86BDL4152T 2. FTP Klicken Sie zum Aktivieren/Deaktivieren der FTP-Serverfunktion auf das Kontrollkästchen. Nach Aktivierung dieser Funktion können Dateien auf FTP freigegeben werden. 3) Storage Path (Speicherpfad) Standardpfad anzeigen: Interner Speicher. Hinweis: Zeigt den Pfad des internen Speichern, der unveränderbar ist. 1) Account (Konto) 4) Port FTP-Konto einrichten FTP-Portnummer einrichten. Hinweis: Hinweis: Eingabebeschränkung Eingabebeschränkung: (1) Länge: 4 bis 20 Zeichen (1) Länge: Max. 5 Zeichen (2) Format: (2) Bereich: 1025 ~ 65535 I. Englische Buchstaben:a bis z und A bis Z (3) Format: Ziffern 0 bis 9 II.

  • Seite 51: Source Settings (Eingangseinstellungen)

    3. CMND & Play (Bitte beachten Sie die Anweisungen von 4.7. CMND & Play) 4. PDF Player (PDF-Player) (Bitte beachten Sie die Anweisungen von 4.6. PDF Player (PDF-Player)) 5. Custom App (Angepasste App) (Bitte beachten Sie die Anweisungen von 4.8. Custom App (Angepasste App)) 5.4.4. Network application 5.4.5.1 Clear Storage (Speicher leeren) (Netzwerkanwendung) Dient der Löschung von Daten im „Philips“-Ordner. Ist in 4 Modi 1. Proxy unterteilt: Geben Sie Host und Port des Proxyservers ein. (1) Alle Philips-Ordner löschen. (2) Ordner „Philips“ nur vom internen Speicher löschen. (3) Ordner „Philips“ nur vom USB-Speicher löschen. (4) Ordner „Philips“ nur von der SD-Karte löschen. Ein Dialog listet alle Ordner auf, die das System leert.

  • Seite 52: Signage-Anzeige-Einstellungen Importieren

    B. Settings_secure.xml angezeigt. C. Settings_system.xml D. Signage_settings.db E. AndroidPDMediaPlayerData.db F. AndroidPDPdfData.db G. AndroidPDUrlListData.db H. Smartcms.db (2) Die Dateien werden in den Ordner philips/sys_backup des ausgewählten Speichers exportiert. Signage-Anzeige-Einstellungen exportieren Datenbank wird in den Ordner „Philips“ Ihres USB-Gerätes oder Ihrer SD-Karte exportiert. (1) D atenbank exportieren (2) Drittanbieter-APK an Philips/app/ exportieren Hinweis: Falls der ausgewählte Speicher (USB-Speicher oder SD-Karte) keinen „Philips“-Ordner enthält, erstellt das System ihn automatisch. Eine Liste aller verfügbaren Speicher (interner Speicher/SD-Karte/USB- Speicher):...

  • Seite 53: Clone Media File (Mediendatei Klonen)

    86BDL4152T 5.4.6. Misc. (Verschiedenes) 5.4.5.4 Clone Media File (Mediendatei klonen) 5.4.6.1 Tiling tool (Kacheln-Werkzeug) Diese Funktion ermöglicht Ihnen das Kopieren von Mediendateien aus dem Ordner „Philips“ Ihres Eingangsspeichers (intern, SD-Karte oder Zum Aktivieren des Kacheln-Werkzeugs durch Eingabe der USB). Seriennummer, die Sie vom Händler erworben haben. 1. Folgende Ordner werden kopiert (im Ordner Philips) (1) philips/photo (2) philips/music (3) philips/video (4) philips/cms (5) philips/pdf (6) philips/browser 2. Dateiendung der geklonten Datei ist „.cms“) Quellspeicher (1) Interner Speicher 5.4.6.2 TeamViewer Support (TeamViewer- (a) FTP prüfen...

  • Seite 54: Scalar Fw Update (Scalar-Fw- Aktualisierung)

    Display (2) Nach Auswahl der Datei „update.zip“ startet das System neu und die Aktualisierung beginnt. Legen Sie die Schriftgröße der Anzeige auf Klein/Mittel/Gross/Huge (3) Falls „update.zip“ nicht gefunden wird, erscheint die Meldung „no (Riesig) fest. content (kein Inhalt)“. (OK-Taste wird ausgegraut) 5.6. Apps 5.4.8. Scalar FW update (Scalar-FW- Applikationsinformationen anzeigen. Aktualisierung) Hinweis: 1. Aktualisierung starten (1) Mit der Optionstaste an der Fernbedienung können Sie die Einstellungsoptionen aufrufen Es wird automatisch nach der Datei „scaler.bin“ im internen Speicher gesucht. Hinweise Dateiname sollte scaler.bin sein Die Datei sollte sich in {interner Speicher}/philips/scaler/ befinden Hinweis: Falls während der Aktualisierung ein schwarzer Bildschirm erscheint, ziehen Sie das Netzkabel bitte manuell und schließen Sie es erneut ein, um die Aktualisierung abzuschließen.

  • Seite 55: Security (Sicherheit)

    86BDL4152T 5.7. Security (Sicherheit) 5.10. About (Info) (1) Credential storage (Anmeldedaten-Speicher) Folgende Informationen des Systems anzeigen: Bedienfeld der Zertifikate (1) Legal Information (Rechtliche Informationen):Open-Source- Lizenzen anzeigen. (2) Android version (Android-Version) (3) Kernel version (Kernel-Version) (4) Build number (Versionsnummer) 5.8. Date & time (Datum und Zeit) Ein-/Abschaltung der Auto-Zeit. Hinweis: Neuen NTP-Server zur Anzeige der aktuellen Server-IP zufügen . 5.9. Developer options (Entwickleroptionen) Android-Entwickleroptionen. Weitere Informationen finden Sie unter https://developer.android.com/index.html...

  • Seite 56: Supplementary (Zusätzlich)

    86BDL4152T 5.11. Supplementary (Zusätzlich) - p 1 0 part0 - p 0 0 part1 5.11.1. Quick Info (Übersicht) a. Erste Zeile Drücken Sie zum Einblenden der Übersicht „INFO“ + „77“. 1920 und 1080 definieren Breite und Höhe der Bildschirmauflösung. Kurzübersicht zeigt „Network (Netzwerk)“ und „Monitor Information 30 ist die Bildwiederholfrequenz in Bildern pro Sekunde, d. h. die (Monitorinformation)“: Anzahl der pro Sekunde angezeigten Bilder. Hinweis: b. Zweite und dritte Zeile haben das gleiche Format Operation hours (Betriebsstunden): Aktualisiert sich jede Minute. Das erste „p“ bedeutet, dass der Wiedergabemodus unmittelbar nach Abschluss des Startvorgangs stoppt. Heat status (Überhitzungsstatus): Aktualisiert sich alle 5 Sekunden. Die Zahl neben „p“ definiert den Wiederholungsmodus - Setzen Sie den Wert auf 0, damit der Abschnitt beliebig oft wiederholt wird, bis der Gerätestart abgeschlossen ist.

  • Seite 57: Suchen Sie Mit Dem Dateimanager Nach Der Zu Installierenden

    C:\apkfolder> adb install -r apk_name.apk andernfalls funktioniert bootanimation nicht (c) Über angepassten Intent 1. Wenn Sie eine APK entwickeln, die beliebige Android-Apps 4. Angepasste bootanimation anwenden herunterladen kann, dann kann Ihre APL einen angepassten Intent Vorgehensweise: ausstellen. (1) Legen Sie Ihre angepasste bootanimzation.zip-Datei auf einer 2. Wenn APK-Name und Pfad gespeichert wurden, hilft Ihnen das externen SD-Karte oder einem USB-Gerät ab und schließen Sie das System bei der Installation des Programmes. Speichergerät an die Philips-PD-Plattform an. Beschreibung Intent Parameter (2) Stellen Sie sicher, dass die Logo-Option aktiviert ist. Drücken Sie die HOME-Taste an der Fernbedienung: OSD-Menü > Der absolute Dateipfad Konfiguration 2 > Logo > „Nutzer“ einstellen filePath einschließlich des Dateinamens. (3) Drücken Sie zum Aufrufen des Administratormodus die Tasten „HOME“ und „1888“ an der Fernbedienung:...

  • Seite 58: Osd-Menü

    86BDL4152T OSD-Menü 6.2. Übersicht über das Bildschirmmenü Nachstehend sehen Sie eine Übersicht der Struktur des Bildschirmmenüs. 6.2.1. Bild-Menü Sie können es zur weiteren Anpassung Ihres Anzeigegerätes als Referenz verwenden. Helligkeit Bild 6.1. Im Bildschirmmenü navigieren Kontrast Schärfe Bildschirm Schwarzwert 6.1.1. Im Bildschirmmenü mit der Fernbedienung Tönung navigieren Audio Farbe SOURCE FORMAT Rauschminderung Mittel Bild im bild Gamma-auswahl Farbtemperatur Nativ Kon guration 1...

  • Seite 59: Benutzerdefiniert

    86BDL4152T Farbsteuerung Hinweise: • Die Anpassung von Vertikale bildlage wird nur bei VGA-Eingabe Sie können die Farbtöne des Bildes präzise anpassen, indem Sie die angewandt. Einstellungen User-R (rot), User-G (grün) und User-B (blau) unabhängig ändern. • Die vertikale Position kann nicht angepasst werden, wenn {Pixel Shift} aktiviert ist. {Bild} - {Farbtemperatur} - {Nutzer} auf [Benutzer 1] einstellen Alternativ können Sie die Farbtöne in 100-K-Schritten im Bereich von Takt 2000 bis 10000 K anpassen: Hiermit passen Sie die Bildbreite an. {Bild} - {Farbtemperatur} - {Nutzer} auf [Benutzer 2] einstellen Hinweis: D ieses Element wird nur bei VGA-Eingabe angewandt. Smart picture Taktphase Die folgenden Smart Picture-Modi stehen zur Verfügung: Hiermit können Sie Fokus, Deutlichkeit und Stabilität des Bildes anpassen. • PC-Modus: {Standard} / {Highbright} / {sRGB}. Hinweis: D ieses Element wird nur bei VGA-Eingabe angewandt.

  • Seite 60: Horizontale Bildlage

    86BDL4152T 6.2.4. Bild im bild-Menü V Zoom Hiermit können Sie nur die vertikale Bildgröße erweitern. Untermodus Bild PIP-Größe Klein Bild-im-Bild-Position Unten links Horizontale bildlage Bildschirm PIP ändern Abbrechen Hiermit verschieben Sie die horizontale PIP-Rücksetzung Abbrechen Bildposition nach links oder rechts. Audio Vertikale bildlage Bild im bild Hiermit verschieben Sie die horizontale Bildposition nach oben oder unten. Kon guration 1 Bildschirm-rücksetzung Untermodus Setzt alle Einstellungen im Bildschirm-Menü auf die werkseitigen Standardwerte zurück.

  • Seite 61: Konfiguration 1-Menü

    86BDL4152T Bildschirmschoner • Die PIP-Funktion ist nur bei bestimmten Kombinationen aus Signalquellen verfügbar (vgl. nachstehende Tabelle). Mit dieser Option können Sie die Bildschirmschoner-Funktionen de- oder aktivieren; damit reduzieren Sie das Risiko von „Nachbildern“ und Hauptbild „Geisterbildern“. • {Ventilator} - Passen Sie die Rotationsgeschwindigkeit des Lüfters an. Wählen Sie {Autom}, wenn sich der Lüfter je nach Temperatur des Subbild Anzeigegerätes de-/aktivieren soll. Die Optionen lauten: {Autom} / {Aus} / {Niedrig} / {Mittel} / {Hoch}. HDMI1 Hinweise: • Die Standardoption {Autom} setzt den Lüfter in Betrieb, wenn HDMI2 eine Temperatur von 45 °C erreicht ist, und stoppt den Lüfter, HDMI3 Medienplayer wenn die Temperatur auf 43 °C fällt. Browser • Sobald die Temperatur 58 °C erreicht, erscheint eine Warnung SmartCMS auf dem Bildschirm.

  • Seite 62: Konfiguration 2-Menü

    86BDL4152T 6.2.6. Konfiguration 2-Menü Beispiel: Neigung-Einstellung auf 4 OSD anzeigedauer Kon guration 2 OSD horizontale bildlage OSD vertikale bildlage Erw. Einst. Informations-OSD 10 Sec. Logo Eingabe OSD-Rotation Querformat Monitor-ID Aktion Überhitzungsstatus Aktion Monitorinformation Aktion DP-version DP 1.2 • {Auto-ID} Die Optionen lauten: {Start} / {Ende}. Standardeinstellung ist {Ende}. OSD anzeigedauer •...

  • Seite 63: Betriebs-Led

    86BDL4152T Betriebs-LED Tastatur kontrolle Zur Steuerung der Betriebs-LED wählen. Hiermit de-/aktivieren Sie die Tastaturfunktion (Kontrolltasten) des Anzeigegerätes. Die Optionen lauten: {Aus} / {Ein} (Standard). • {Entsperren} - Aktiviert die Tastaturfunktion. Konfiguration2 rücksetzen • {Alles sperren} / {Sperre (außer Lautst.)} / {Sperre (außer Ein/Aus)} Setzt alle Einstellungen im Konfiguration 2-Menü auf die werkseitigen - Deaktiviert die Tastaturfunktion. Standardwerte zurück. Hinweis: H alten Sie zum De-/Aktivieren der Tastatursperre die Tasten [ ] und [ ] gleichzeitig mehr als 3 Sekunden gedrückt. 6.2.7. Erw. Einst.-Menü Kacheln Erstellen Sie eine einzelne große Bildschirmmatrix (Videowand), die aus Eingangsau ösung Autom Kon guration 2 bis zu 150 Displays besteht (bis zu 10 Geräte vertikal und 15 Geräte...
  • Seite 64 86BDL4152T Bildkomp.- Aus • Die Wochentage, an denen sich das Anzeigegerät einschalten soll. • Welche Eingangsquelle das Anzeigegerät bei den einzelnen Aktivierungszeiträumen nutzen soll. Hinweis: B evor Sie diese Funktion nutzen, sollten Sie das aktuelle Datum und die Uhrzeit im {Datum & zeit}-Menü einstellen. 1. Rufen Sie mit [OK] oder [ ] das Untermenü auf. Zeitplan Heute 2017 . 12 . 19 20 : 19 : 55 Eingabe ＿ ＿ ＿ ＿ ＿...

  • Seite 65: Eingabe-Menü

    86BDL4152T DDC/CI Sprache Wählen Sie diese Option zum De-/Aktivieren der DDC/CI- Wählen Sie die Sprache des Bildschirmmenüs. Kommunikation. Wählen Sie zur normalen Nutzung {Ein}. Die Optionen lauten: English/Deutsch/ 简体中文 /Français/Italiano/ DDC/CI (Command Interface) meint eine Methode, mit der ein Español/Pyccкий/Polski/Türkçe/ 繁體中文 / 日本語 /Português/ Computer über eine bidirektionale Verbindung wie DDC2Ab/Bi/B+ Danish/Svenska/Finnish/Norsk/Nederlands. Befehle an den Monitor sendet sowie Sensordaten von einem Monitor OSD-Transp. empfängt. Zum Anpassen der OSD-Transparenz. Spezifische Befehle zur Steuerung von Monitoren werden in einem separaten Monitor Control Command Set- (MCCS) Standard definiert. Wert: Aus (0) – 100, Standard: Aus. DDC/CI-Monitore werden manchmal mit einem externen Farbsensor USB cloning (USB-Klon.) geliefert, der die automatische Kalibrierung der Monitorfarbbalance Nutzereinstellungen importieren/exportieren.

  • Seite 66: Unterfenster

    86BDL4152T Unterfenster 1 Hiermit wählen Sie das Eingangssignal des Subbildes in Fenster 1. Wählen Sie aus: {Displayport} / {DVI-D} / {VGA} / {HDMI1} / {HDMI2} / {HDMI3} / {Medienplayer} / {BROWSER} / {SmartCMS} / {PDF-Player} / {Benutzerdefiniert} / {Card OPS}. Unterfenster 2 Hiermit wählen Sie das Eingangssignal des Subbildes in Fenster 2. Die Optionen lauten: {Displayport} / {DVI-D} / {VGA} / {HDMI1} / {HDMI2} / {HDMI3} / {Medienplayer} / {BROWSER} / {SmartCMS} / {PDF-Player} / {Benutzerdefiniert} / {Card OPS}. Unterfenster 3 Hiermit wählen Sie das Eingangssignal des Subbildes in Fenster 3. Die Optionen lauten: {Displayport} / {DVI-D} / {VGA} / {HDMI1} / {HDMI2} / {HDMI3} / {Medienplayer} / {BROWSER} / {SmartCMS} / {PDF-Player} / {Benutzerdefiniert} / {Card OPS}.

  • Seite 67: Unterstützte Medienformate

    86BDL4152T Unterstützte Medienformate USB-Multimediacodecformate Videodecodierung Videocodec Container Decodierung Encodierung Kanal Anmerkung MPEG program stream (.DAT, .VOB, .MPG, .MPEG) MPEG-Transportstream (.ts) Max. Auflösung: 1080p bei 60 Bildern/s MPEG1/2 MPEG1/2 MP4 (.mp4) Max. Bitrate: 40 Mb/s AVI (.avi) MKV (.mkv) MP4 (.mp4) Max. Auflösung: 1080p bei 60 Bildern/s MPEG-4 MPEG4 AVI (.avi)
  • Seite 68 86BDL4152T Bilddecodierung Bildcodec Foto Decodierung Encodierung Kanal Anmerkung Max. Auflösung: 7000 x 7000 JPEG JFIF-Dateiformat 1.02 Dateiformat: JPG, JPEG Die Beschränkung der maximalen Auflösung hängt vom DRAM ab Max. Auflösung: 15360 x 8640 Dateiformat: BMP Die Beschränkung der maximalen Auflösung hängt vom DRAM ab Max. Auflösung: 15360 x 8640 Dateiformat: PNG Die Beschränkung der maximalen Auflösung hängt vom DRAM ab Hinweise:...

  • Seite 69: Eingangsmodus

    86BDL4152T Eingangsmodus VGA/DVI-Timing-Unterstützung: Element Modus Auflösung H. Freq. (kHz) V. Freq. (Hz) IBM VGA 10H 640x350 31,469 70,086 IBM VGA 12H 640x480 31,469 59,94 MACINTOSH 640x480 66,67 VESA 640x480 37,861 72,809 VESA 640x480 37,5 IBM VGA 3H 720x400 31,469 70,087 VESA 800x600 35,156 56,25 VESA...
  • Seite 70 86BDL4152T 4K2K Element Auflösung H. Freq. (kHz) V. Freq. (Hz) 3840x2160 53,946 23,900 3840x2160 24,000 3840x2160 56,25 25,000 3840x2160 67,432 29,900 3840x2160 67,5 30,000 4096x2160 24,000 3840x2160 60,000 Video-Timing-Unterstützung (HDMI/DVD HD/DVI) Element Modus Auflösung Kommentar 60Hz 480i außer DVI 480p 720p 1080i...

  • Seite 71: Richtlinie Zu Pixelfehlern

    86BDL4152T Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD- Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest.

  • Seite 72: Dunkle Punktdefekte

    Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 9.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 9.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten.

  • Seite 73: Reinigung Und Problemlösung

    86BDL4152T Reinigung und Problemlösung 10.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Monitors alle Kabel zu trennen. Wenn Sie den Monitor mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen. Anweisungen zur Reinigung der Frontblende • Die Vorderseite des Anzeigegerätes wurde speziell behandelt.

  • Seite 74: 10.2. Problemlösung

    86BDL4152T 10.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. Es treten Bildstörungen oder akustisches Dies wird durch umliegende elektrische Geräte Bewegen Sie das Anzeigegerät an eine andere Rauschen auf...
  • Seite 75 86BDL4152T Wie richte ich die Einstellungen im Menü zur Daisy-Chain-Verbindung per RS232 und kein IR- 1. Das erste Anzeigegerät wird im Bildschirmmenü Steuerung aller Monitore auf einmal und einzeln Kabel (Advanced option (Erweiterte einstellungen)/ per Fernbedienung ein? IR control (IR-steuerung)) als „Primary (Primär)“ festgelegt, die anderen als „Secondary (Sekundär)“. 2. Das Einrichtungsmenü erscheint am Anzeigegerät oben links. (Wechselmenü erscheint erneut, falls ausgeblendet) 3. Standardeinstellungen: IR NO (ID-Nr.): 0, GP NO (GP-Nr.): 0, diese Einstellung kann alle Anzeigegeräte per IR steuern.

  • Seite 76: Technische Daten

    86BDL4152T Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 217,4 cm / 85,6 Zoll Bildformat 16:9 Anzahl an Pixeln 3840 (H) x 2160 (V) Pixelabstand 0,4935 (H) x 0,4935 (V) [mm] Anzeigbare Farben 1,07 Milliarden Farben Helligkeit (typisch) 500 cd/m Kontrastverhältnis (typisch) 1200:1 Betrachtungswinkel 178 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10 W (L) + 10 W (R) [RMS]/8 Ω 82 dB/W/M/160 Hz – 13 kHz SPDIF-Ausgang SPDIF-Port Serielle digitale Audioausgabe bei HDMI-Eingang Audioausgang 3,5-mm-Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Audioeingang 3,5-mm-Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) RS232 3,5-mm-Klinkenbuchse x 3 RS232-Eingang x 2 / RS232-Ausgang RJ-45...

  • Seite 77: Allgemein

    86BDL4152T Allgemein: Element Technische Daten Netzeingang 100 – 240 V Wechselspannung, 50 – 60 Hz, 7,5A Netzausgang 100 – 240 V Wechselspannung, 50 – 60 Hz, 2,5A Stromverbrauch (max.) 450 W Stromverbrauch (typ.) 262 W Stromverbrauch (Bereitschaftsmodus & ausgeschaltet) < 0,5 W Abmessungen (ohne Ständer) [B x H x T] 1957 x 1128 x 104,9 mm Gewicht (ohne Ständer) 96,21 Kg Bruttogewicht (ohne Ständer) 121,6 kg (mit dem Gewicht der kleinen Palette) Energieeffizienzklasse Darstellbare Bildschirmgröße 217,4 cm / 85,6 Zoll Stromverbrauch Betriebsmodus (W) 286 W Jährlicher Stromverbrauch (kWh) 417 kWh Stromverbrauch Bereitschaftsmodus (W) 0,50 W Stromverbrauch ausgeschaltet (W) 0,30 W Anzeigeauflösung (Pixel) 3840 x 2160 Netzwerkbereitschaftsmodus (W)
  • Seite 78 2018 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. verwendet. Technischen Daten können sich ohne Vorankündigung ändern.

Diese Anleitung auch für:

Signage solutions multi-touch 86bdl4152t/75

Inhaltsverzeichnis
