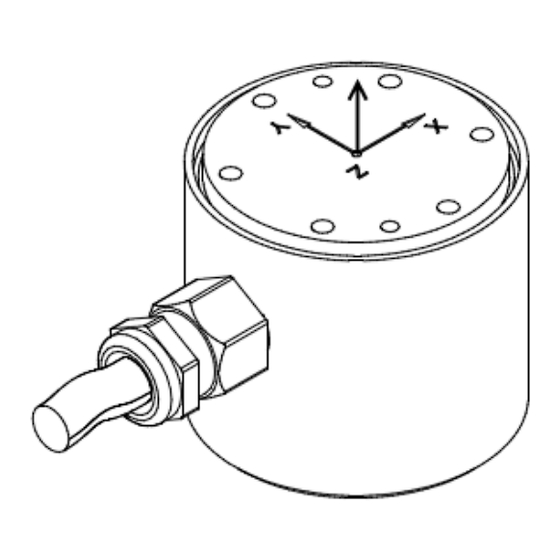

Seite 1: Mehrkomponenten-Sensor K6D /F6D / K3R
Mehrkomponenten-Sensor K6D /F6D / K3R Bedienungsanleitung Stand: 07.10.2019 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Mehrkomponenten-Sensor K6D /F6D / K3R..................1 Funktion der MehrkomponentenSensoren K6D................4 Kalibriermatrix für K6D und F6D Sensoren...................4 Beispiel einer Kalibriermatrix „A“ (K6D, F6D)................5 Matrix Plus für K6D/F6D Sensoren....................6 Beispiel einer Kalibriermatrix „B“....................6 Beispiel für Fx........................... 6 Beispiel für Fz........................... 7 Verschiebung des Ursprungs......................7 Skalierung der Kalibriermatrix......................7... -
Seite 4: Funktion Der Mehrkomponentensensoren K6D
Die Kalibriermatrix ist abhängig von den Eigenschaften des Sensors und von der Eigenschaft des Messverstärkers. Für Messverstärker GSV-1A8USB K6D kann die Matrix auch in N/V (Zeile 1 bis 3) und Nm/V (Zeile 4 bis 6) dargestellt werden. Der Messverstärker GSV-1A8USB hat folgende Eigenschaft: ME-Meßsysteme GmbH... -
Seite 5: Beispiel Einer Kalibriermatrix „A" (K6D, F6D)
Stirnfläche des Sensors gekennzeichnet. 1)Die Lage des Ursprungs kann abweichen und wird im Kalibrierblatt vermerkt: Beim Sensor K6D68 befindet sich der Ursprung im Zentrum des Sensors. Beispiel einer Kalibriermatrix „A“ (K6D, F6D) in mV/V in mV/V in mV/V in mV/V... -
Seite 6: Matrix Plus Für K6D/F6D Sensoren
-321,0 N/(mV/V) u1 -320,0 N/(mV/V) u2 -317,3 N/(mV/V) u3 -321,1 N/(mV/V) u4 -324,4 N/(mV/V) u5 -323,9 N/(mV/V) u6. Matrix Plus für K6D/F6D Sensoren Bei der Anwendung des Kalibrierverfahrens „Matrix Plus“ werden zwei Kreuzprodukte berechnet: Matrix A x U + Matrix B x U Gemessene Größe: Ausgangssignale u1, u2, ...u6... -
Seite 7: Beispiel Für Fz
N/(mV/V) und Nm/(mV/V) für ein Ausgangssignal von 10V bei einer Eingangsempfindlichkeit von 3,5 mV/V (z.B. GSV-8DS) Die Einheit des Faktors ist (mV/V)/V Die Einheit der Elemente des Lastvektors (u1, u2, u3, u4, u5, u6) sind Spannungen in V ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de... -
Seite 8: Beispiel Für Fx
(-0,204 N/(mV/V)² u1u2 – 0,628 N/(mV/V)² u1u3 + 0,774 N/(mV/V)² u1u4 -0,337 N/(mV/V)² u1u5 - 3,520 N/(mV/V)² u1u6 + 2,345 N/(mV/V)² u2u3 Matrix 6x12 für K6D Sensoren Bei den Sensoren K6D150, K6D175, K6D225, K6D300 besteht die Möglichkeit, anstelle einer 6x6 Matrix eine 6x12 Matrix zur Fehlerkompensation anzuwenden. - Seite 9 Tipp: Bei Verwendung der Software GSVmulti kann die Konfiguration und die Verknüpfung mit der 6x12 Matrix durch "Save Session" gespeichert und mit "Open Session" wieder hergestellt werden, so dass die Sensor- und Kanalkonfiguration nur einmal erfolgen muss. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
-
Seite 10: Steifigkeitsmatrix
Verschiebung von 0,5kNm / -3750 kN = -0,000133m = -0,133mm. Bei Belastung Mz mit 500 Nm ergibt sich eine Verdrillung von 0,5kNm/343,4 kNm = 0,00146 rad um die z-Achse (und keine Verschiebung).Kalibriermatrix für K3R Sensoren ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de... -
Seite 11: Kalibriermatrix Für K3R Sensoren
Verfügung. Die Software GSVmulti sowie Anleitungen stehen auf der Website zur Verfügung. Schritt Beschreibung Installation der Software GSVmulti Verbinden des Messverstärkers GSV-8 über USB Port; Verbinden des Sensors K6D mit dem Messverstärker. Einschalten des Messverstärkers. Verzeichnis mit Kalibriermatrix (mitgelieferter USB-Stick) auf geeignetes Laufwerk und in geeigneten Pfad kopieren. Software GSVmulti starten Hauptfenster: Button AddChannel;... -
Seite 12: Inbetriebnahme Des 6X12 Sensors Mit Zwei Gsv-8 Messverstärkern
Hinweis: Die Konfiguration der Datenfrequenz muss sowohl am „Master“, wie auch am „Slave“ vorgenommen werden. Die Messfrequenz des Masters sollte auf keinen Fall höher sein als die Messfrequenz des Slaves. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de... -
Seite 13: Screenshots
Screenshots Hinzufügen eines 6x12 Kraft- / Momenten Sensors ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de... -
Seite 14: Konfiguration Als Master / Slave
Konfiguration als Master / Slave ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de... -
Seite 15: Changelog
Stand: 07.10.19 Version ba-k6d-v1.3 Bearbeiter Holger Kabelitz Herausgebende Stelle Vertrieb Freigabe durch: Holger Kabelitz, 11.09.2019 Änderungen Changelog Seite 15 Changelog Version Datum Änderungen ba-k6d-v1.0.odt 17.08.16 erste Fassung ba-k6d-v1.1.odt 15.11.17 inkl. Absatz Matrix Plus ba-k6d-v1.2.odt 11.09.19 Inkl. Abschnitt Matrix 6x12; Sync Kabel ba-k6d-v1.3.odt... - Seite 16 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
