7b După conectarea la ventilul cu servomotor, cablaţi ventilul cu
8
9
10 Închideţi capacul termostatului.
11 Îndepărtaţi pelicula protectoare de pe ecran.
RKRTW
Termostat de încăpere
4PW50082-1
Downloaded from www.Manualslib.com

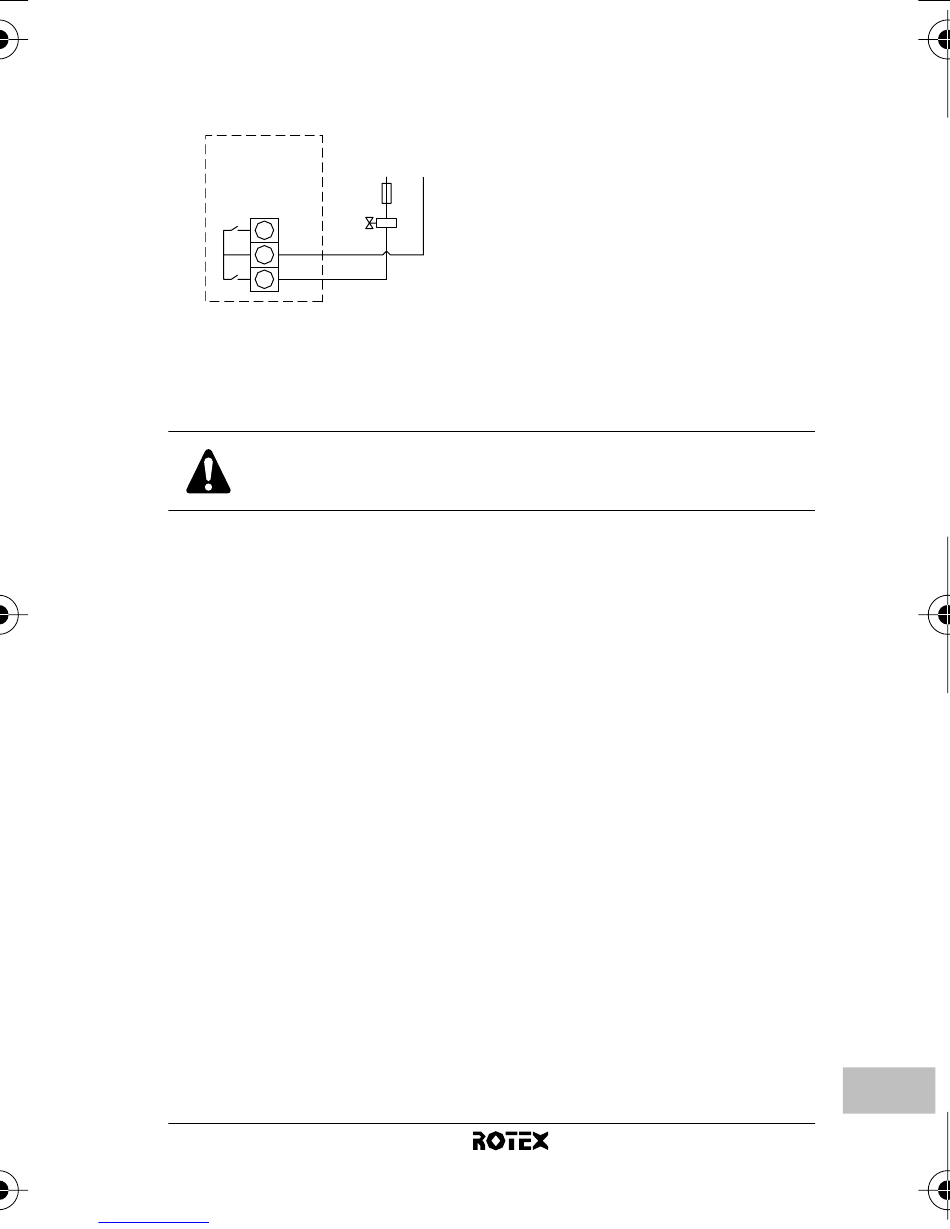

servomotor şi termostatul după cum este prezentat mai jos
(în cazul aplicaţiilor numai pentru încălzire).
RKRTW 1N~50 Hz 230 VAC
X1M
C
com
H
Releele de ieşire (H şi C sunt contacte fără tensiune) pot
accepta o sarcină maximă de 5 A - 230 VAC.
Fixaţi termostatul cu şuruburile furnizate.
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
Puneţi la loc protectorul transparent al cablului şi fixaţi-l cu
şurub.
