01801
Alimentatore con uscita 29 V d.c. 800 mA,
alimentazione 120-230 V~ 50-60 Hz, con
bobina di disaccoppiamento, installazio-
ne su guida EN 50022, occupa 9 moduli
- grigio RAL 7035.
Alimentatore con bobina di disaccoppiamento. In
ogni linea possono essere installati un massimo di 2
alimentatori.
CARATTERISTICHE.
• Alimentazione: 120-230 V~ 50-60 Hz
• Consumo:
- 120 V: 440 mA
- 230 V: 290 mA
• Tensione di uscita BUS: 29 V d.c. (SELV) con bobina
di disaccoppiamento
• Tensione di uscita AUX: 29 V d.c. (SELV)
• Corrente max totale in uscita: 800 mA (I
• Temperatura di funzionamento: -5 °C - +45 °C (da
interno)
• 9 moduli da 17,5 mm; installazione solo su guida EN
50022.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza
delle disposizioni regolanti l'installazione del materiale
elettrico in vigore nel paese dove i prodotti sono installati.
Garantire delle distanze minime attorno all'apparecchio
in modo che vi sia una sufficiente ventilazione.
L'apparecchio non deve essere sottoposto a stillicidio o
a spruzzi d'acqua.
ATTENZIONE: Per evitare di ferirsi , l'apparecchio deve
essere assicurato alla parete secondo quanto indicato
nelle istruzioni di installazione.
A monte dell'alimentatore, deve essere installato un
interruttore di tipo bipolare facilmente accessibile con
separazione tra i contatti di almeno 3 mm.
CONFORMITÀ NORMATIVA.
Direttiva BT
Direttiva EMC
Norme EN 60065, EN 50130-4, EN 50090-2-2.

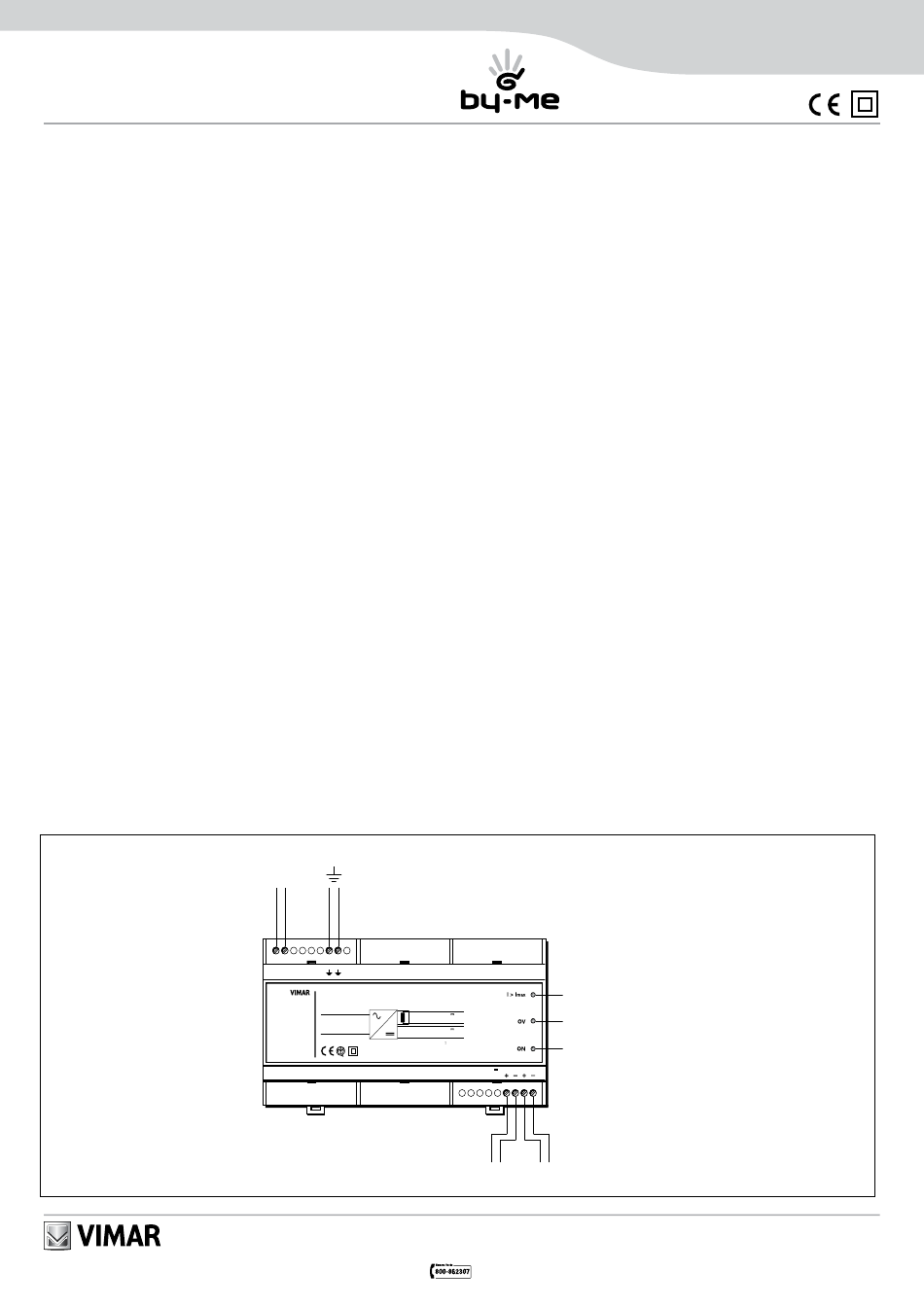

VISTA FRONTALE E COLLEGAMENTI - FRONT VIEW AND CONNECTIONS - VUE FRONTALE ET CONNEXIONS.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39.0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
Power unit with output 29 V d.c. 800 mA,
power supply 120-230 V~ 50-60 Hz, with
decoupling coil, installation on EN 50022
rails, occupies 9 modules - grey RAL
7035.
Power unit with decoupling coil.
At most 2 power units can be installed on each line.
CHARACTERISTICS.
• Power: 120-230 V~ 50-60 Hz
• Consumption:
- 120 V: 440 mA
- 230 V: 290 mA
• BUS output voltage: 29 V d.c. (SELV) with decoupling
coil
• AUX output voltage: 29 V d.c. (SELV)
• Total max output current: 800 mA
+ I )
BUS AUX
• Operating temperature: -5 °C - +45 °C (from inside)
• 9 modules of 17,5 mm
INSTALLATION RULES.
Installation should be carried out observing current instal-
lation regulations for electrical systems in the country
where the products are installed.
Ensure clearance around the appliance so there is suffi-
cient ventilation. There must be no dripping or splashes
of water on the appliance.
WARNING: To prevent injury, the appliance must be
secured to the wall as described in the installation
instructions.
Above the power supply there must be a bipolar circuit
breaker that is easily accessible with a contact gap of
at least 3 mm.
CONFORMITY.
LV directive
EMC directive
Standards EN 60065, EN 50130-4, EN 50090-2-2.
120-230 V~
L N
01801
POWER SUPPLY UNIT
BUS
120-230V~ 50/60Hz
440-290mA
AUX
-5°C ÷ +45°C
By-me
492.18012 0B 0409 VIMAR - Marostica - Italy
Sovraccarico - Overload - Surcharge
29V
Sovratensione in uscita - Output overvoltage
I
BUS
Surtension en sortie
29V
I
AUX
I I 800mA Tensione di rete - Mains voltage - Tension de réseau
BUS + AUX
29 V
AUX BUS
29 V 29 V
AUX BUS
Instruction sheet
Notice technique
Alimentateur avec sortie 29 V c.c. 800 mA,
alimentation 120-230 V~ 50-60 Hz, avec
bobine de découplage, installation sur
guide EN 50022, occupe 9 modules - gris
RAL 7035.
Alimentateur avec bobine de découplage.
Dans chaque ligne, 2 alimentateurs maximum peuvent
être installés.
CARACTÉRISTIQUES.
• Alimentation : 120-230 V~ 50-60 Hz
• Consommation :
- 120 V: 440 mA
- 230 V: 290 mA
• Tension de sortie BUS: 29 V avec bobine de décou-
plage
• Tension de sortie AUX : 29 V c.c.
• Courant maxi. total en sortie : 800 mA
• Température de fonctionnement : -5 °C - +45 °C
(d'intérieur)
• 9 modules de 17,5 mm.
RÈGLES D'INSTALLATION.
L'installation doit être effectuée dans le respect des
dispositions régulant l'installation du matériel électrique
en vigueur dans le pays d'installation des produits.
Garantir des distances minimums autour de l'appareil
pour obtenir une ventilation suffisante. L'appareil ne
doit pas être soumis à un suintement ou des éclabous
sures d'eau.
ATTENTION: Pour éviter toute blessure, l'appareil doit
être assuré au mur selon les instructions d'installation.
En amont de l'alimentateur, installer un interrupteur de
type bipolaire facilement accessible avec séparation
des contact d'au moins 3 mm.
CONFORMITÉ AUX NORMES.
Directive BT
Directive EMC
Normes EN 60065, EN 50130-4, EN 50090-2-2.
Istruzioni
49400303A0 01 1010
VIMAR - Marostica - Italy
