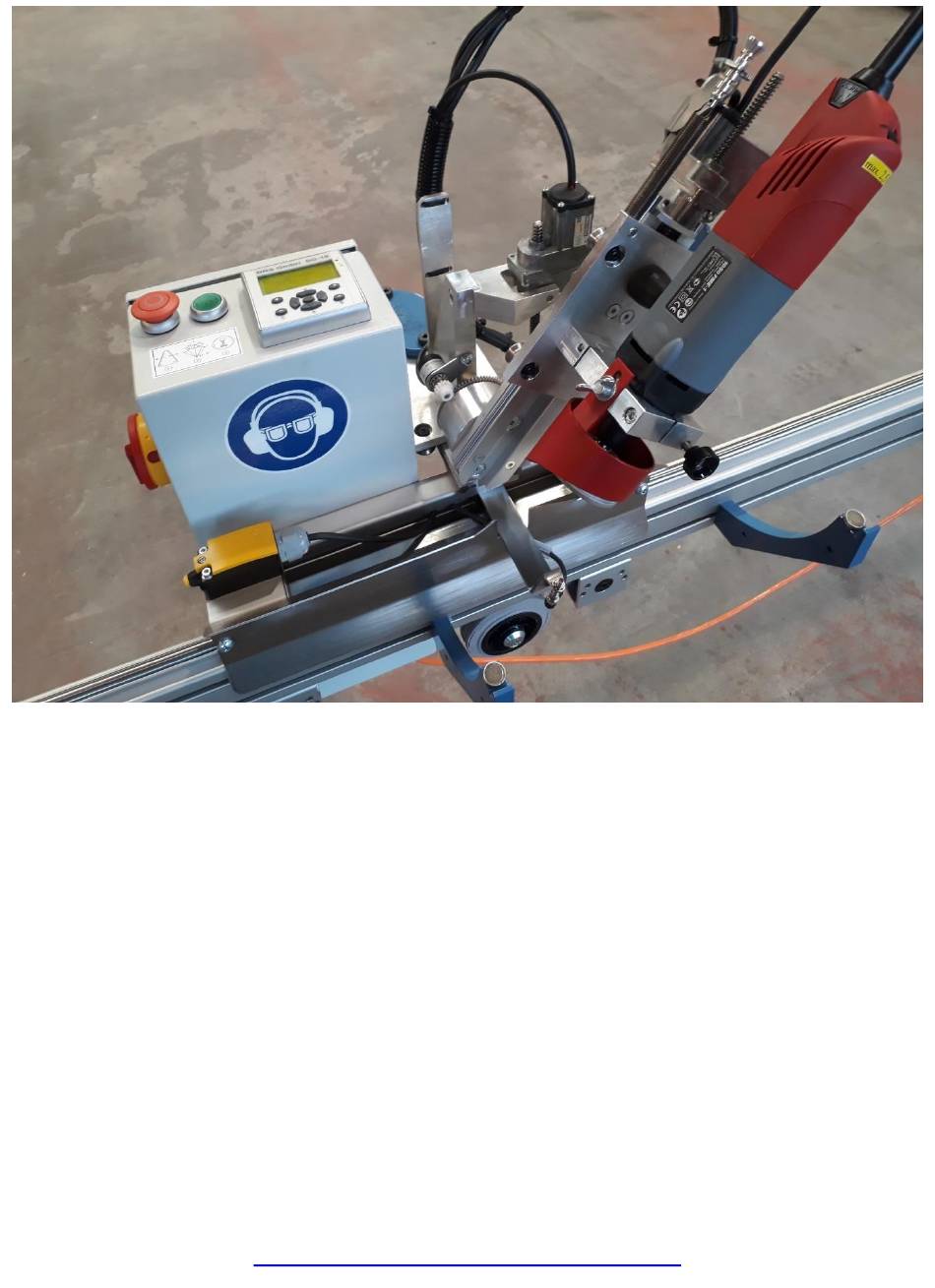

- Seite 1 Betriebsanleitung Messerschärfgerät SG-18 VERTRIEB : BBS GmbH Bahnhofstraße 5 A-6781 Bartholomäberg Telefon +43 (0)664 45 255 84 Bitschnau Johannes email: bbs@mb-tec.org http://www.mb-tec.org/bbs-gmbh/...
-
Seite 2: Sicherheitshinweise Für Messerschärfgerät Sg
Sicherheitshinweise für Messerschärfgerät SG-18 Diese Hinweise genau beachten! Der SG-18 ist ein Halbautomat und muss während des gesamten Betriebes beaufsichtigt werden. Die dazu berechtigte Aufsichtsperson muss auf die SG-18 eingeschult worden sein. Der Messerschleifer darf nur in trockenen Werkstatträumen, die über den nötigen Brandschutz verfügen, betrieben werden. -
Seite 3: Zusammenbau
ZUSAMMENBAU Ebene Aufstellfläche 1. Maschinenständer Nr. 1 an die Führungsschiene anbauen 2. Fahrwerk mit Hilfe einer zweiten Person aufsetzen – Sensor muss zu den Magnethaltern zeigen! 3. Maschinenfuß Nr. 2 anbauen. - Seite 4 Hauptschalter Stopptaste – NOTAUS Starttaste Federarretierung für Sensorposition unter Klinge Anpressdruck Topfscheibe Schleifwinkel Arbeitsgänge Justierschraube - Topfscheibe Bohrung = Schleiflänge Langloch = Klingenspitze einstellen Langloch = Klingenspitze einstellen Endschalter = Richtungswechsel...
- Seite 5 SG-18 Fahrwerk Federarretierung 4 - Einstellungen Schleiflänge und Umkehrpunkt-Hub einstellbar Justierung Topfscheibe Bolzenschrauben nur leicht anziehen!
- Seite 6 Einstellen SG-18 Schleifmotor ausschalten. Winkel vorwählen – z.B. für Doppelmesser 40 Grad +/- 1 Sensorposition unter Klinge festlegen – ca. 2-4 bei Standartmesser. START drücken – Maschine schwenkt und fährt zur ersten Klinge. Nach dem Aufsetzen des Schleiftopfes auf der ersten Klinge – Stop! Topfscheibe plan zur Klingenfläche justieren –...
-
Seite 7: Winkeleingabe Nur Möglich, Wenn Schleifmotor Oben & Stop
Winkeleingabe nur möglich, wenn Schleifmotor OBEN & STOP Betriebsanzeige Sensorposition < Anzahl > unter Klinge Schleifzyklen Schleifwinkel... - Seite 8 Displayanzeige ändern nur möglich, wenn Schleifmotor OBEN & STOP Mitteltaste für 1 Sekunde halten Betriebsanzeige Betriebsdaten Endschalter-Kontrolle < > >1sec < > < > >1sec < > Service-Anzeige...
- Seite 9 Schleifmotor OBEN & STOP Service-Anzeige Ist in 0,1° Offset Offset aktuell (ab Null/90°) Istwert Geber Ziel in 0,1° (Impulse) Schwenken negativ (Handbetrieb) < > Offset übernehmen Schwenken positiv (Handbetrieb) >1sec zurück zu Hauptanzeige...
- Seite 10 INBETRIEBNAHME Maschine auf ebenem Boden mit Bremsrollen fixieren Sicherstellen, dass Stromkabel frei beweglich ist Messeraufspannung Messer so auflegen, dass Messerrücken an der Anschlagkante der Magnethalter anliegt. Messer kurz abblasen, damit Grashalme aus den Zwischenräumen der Klingen entfernt sind. Antriebseinheiten der Messer immer Anschlagkante neben einem Messerhalter positionieren...
- Seite 11 Ersatzteilliste SG-18 Pos. Bennenung Stück Werkstoff Bemerkung Pos. Bennenung Stück Werkstoff Bemerkung 1 Führungsschiene 1 ALCU Item 80x40 S 29 Endschalter Eaton AlmgSi LSM-11S 2 Führungsschiene 2 ALCU 64x20 L=200 AlmgSi 50x30x12 Telemmecanique ZCMD21 3 Führungsschiene 3 ALCU 64x20 L=270...
