prevent Magic-Serie Benutzerhandbuch

prevent Magic-Serie Benutzerhandbuch

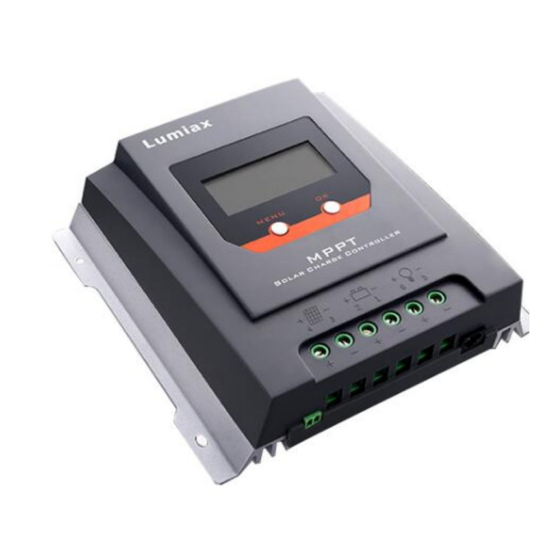

Mppt solar laderegler 12/24/48vm 10-40am 130-780w, 1-2kw

Werbung

www.prevent-germany.com
Magic series
MPPT Solar Laderegler
12/24/48V,10/15/20/30/40A,
130/200/260/390/520/780W,
1KW/2KW
MENU
OK
Benutzerhandbuch
Benutzerhandbuch_Magic series_KE
CE, Rohs, ISO9001:2015
Subject to change without notice!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für prevent Magic-Serie

  • Seite 1 Magic series MPPT Solar Laderegler 12/24/48V,10/15/20/30/40A, 130/200/260/390/520/780W, 1KW/2KW MENU Benutzerhandbuch Benutzerhandbuch_Magic series_KE CE, Rohs, ISO9001:2015 Subject to change without notice!
  • Seite 2: Inhaltsverzeichnis

    Contents 1Sicherheitshinweise und Haftungsausschluss.............2 1.1Sicherheitshinweise..........................2 1.2Haftungsausschluss ...........................2 2Produkt Übersicht ........................3 3Abmessungen ........................4 3.1Abmessungen des MT1050-EU/MT1550-EU................4 3.2 Abmessungen des MT2075/MT2010/MT307 (-BT/IoT)............5 3.3 Abmessungen des MT3010/MT4010 (-BT/IoT) ..............6 3.4 Abmessungen des MT4015 (-BT/IoT) ..................7 4Struktur und Zubehör ........................8 4.1Struktur & Eigenschaften des MT1050-EU/MT1550-EU ........8 4.2Struktur &...
  • Seite 3: 1Sicherheitshinweise Und Haftungsausschluss

    Sehr geehrte Kunden, Vielen Dank, dass Sie sich für den PV-Laderegler der Magic-Serie entschieden haben. Bitte nehmen Sie sich die Zeit, um dieses Benutzerhandbuch zu lesen. Auf diese Weise können Sie viele Vorteile nutzen, die der Regler Ihrem PV-System bieten kann. Dieses Handbuch enthält wichtige Empfehlungen für die Installation und Verwendung usw.
  • Seite 4: Der Laderegler Verfügt Über Eine Reihe Herausragender Funktionen, Darunter

    2, Übersicht Der PV-Laderegler der Magic-Serie ist auf einer fortschrittlichen MPPT-Technologie (Maximum Power Point Tracking) basiert, die speziell fü r PV-Modul Systeme entwickelt wurde und einen Laderegler Wandlungswirkungsgrad von bis zu 98% aufweist. Der Laderegler verfügt über eine Reihe herausragender Funktionen, darunter: Eine Kombination mehrerer Tracking-Algorithmen ermöglicht eine schnelle und akkurate Verfolgung des...
  • Seite 5: 3Abmessungen

    3, Abmessungen 3.1 Abmessungen des MT1050-EU/MT1550-EU Unit:mm Φ4.5 13.5...
  • Seite 6: Abmessungen Des Mt2075/Mt2010/Mt307 (-Bt/Iot)

    3.2 Abmessungen des MT2075/MT2010/MT3075 (-BT/IoT) Unit:mm 58 MT2075(-BT/IoT) 64 MT2010/3075(-BT/IoT) 24.25 Φ4.5 MENU MT2075(-BT/IoT) MT2010/3075(-BT/IoT)
  • Seite 7: Abmessungen Des Mt3010/Mt4010 (-Bt/Iot)

    3.3 Abmessungen des MT3010/4010(-BT/IoT) Unit:mm Φ4.5 MENU 11.05...
  • Seite 8: Abmessungen Des Mt4015(-Bt/Iot)

    3.4 Abmessungen des MT4015(-BT/IoT) Unit:mm Φ4.5 MENU 11.05...
  • Seite 9: 4Struktur Und Zubehör

    4, Struktur und Zubehor Struktur und Zubehör des MT1050-EU/MT1550-EU ①Kühlkörper —Laderegler Wärme abführen ②Kunststoffgehäuse —Interner Schutz ③ ③LCD —Anzeigeeinstellungen und Angaben ü ber den Betriebsstatus, Systemparameter. ④Taste: MENU, OK ④ —Einstellen und Anzeigen der Betriebsparameter. ⑤Temperaturfühler Anschluss ⑥ ⑨ ⑧ ⑦...
  • Seite 10: Struktur & Eigenschaften Des Mt3010/Mt4010/Mt4015 (-Bt/Iot)

    Struktur und Zubehör des MT3010/4010/4015(-BT/IoT) ①Kühlkörper —Laderegler Wärme abführen ②Kunststoffgehäuse —Interner Schutz ③LCD —Anzeigeeinstellungen und Angaben ü ber den Betriebsstatus, Systemparameter. ③ ④Taste: MENU, OK —Einstellen und Anzeigen der Betriebsparameter. MENU ⑤RJ11 Schnittstelle —Anschluss für Überwachungsgeräte ⑥Temperaturfühler Anschluss —Temperaturwert erfassen, Temperaturkompensation.
  • Seite 11: Temperatur Sensor

    4.5 RS485 Das Ladegerät ist mit einem RS485-Anschluss mit RJ11-Buchsen ausgestattet. Die RJ11-Schnittstelle ist wie folgt definiert: Pin Nr. Bezeichnung 1 2 3 4 5 6 RS485-A RS485-B Rj11 an Ladereler Für diesen Controller geltendes Protokoll: Modbus Communication Protocol V3.9 Die RS485-Schnittstelle dieses Ladegeräts ist nicht galvanisch getrennt und kann nicht geerdet werden.
  • Seite 12: 5Installation

    5, Installation ß Bitte lesen Sie vor der Installation alle Anweisungen und Vorsichtsma nahmen in diesem Handbuch. Es wird empfohlen, die Acrylschutzfolie, die den LCD-Bildschirm bedeckt, vor der Inbetriebnahme zu entfernen. 5.1 Installationshinweise ⑴Der solar Laderegler darf nur in PV-Anlagen gemäß diesem Benutzerhandbuch und den Spezifikationen anderer Modulhersteller verwendet werden.
  • Seite 13: Verkabelung Anforderungen

    5.3 Verdrahtungsspezifikationen Die Verkabelungs-und Installationsmethoden müssen den nationalen und lokalen elektrischen Vorschriften entsprechen. Die Verdrahtungsspezifikationen der PV-Systembatterie müssen gemäß den Nennströmen ausgewählt werden. Bitte überprüfen Sie die folgende Tabelle für die Verdrahtungsspezifikationen: Batterie Last Nennlade Nennentladest Type Kablequerschnitt Kablequerschnitt Kablequerschnitt strom (mm²/AWG) (mm²/AWG)
  • Seite 14: Erdung

    WARNUNG: Das PV-Modul / Array kann bei Sonneneinstrahlung Leerlaufspannungen von mehr als 100 VDC erzeugen. Achten Sie besonders auf diese Tatsache. WARNUNG: Explosionsgefahr! Falls die positiven und negativen Anschlü sse oder Kabel der Batterie jemals in Kontakt kommen, d. H. Kurzgeschlossen werden, kann eine Brand- oder Explosionsgefahr ausgelö...
  • Seite 15: 6Betrieb

    6, Betrieb 6.1 LCD-Anzeige ("Display") 6.1.1 Status Beschreibung Position Symbol Status Tagsüber, ladet nicht Tagsüber, ladet Nacht Modulsatz PV Spannung, Strom und Amperestunden Gesamt lade Amperestunden des PV-Moduls Batteriekapazität Batterie spannung (Programmierbar) Batteriestrom Batteriekapazität Batterie Temperatur Batteriesorte (Programmierbar) Last spannung (Programmierbar LVR) Last Strom und Amperestunden(24h Zyklus) Gesamt über die Last, Amperestundenentladung Lastmodus (Programmierbar)
  • Seite 16: Drücken Sie Ok Um Über Die Benutzeroberfläche Zu Stöbern ("Browsen")

    6.1.2 Automatischer Anzeigezyklus 6.1.3 Drücken Sie OK um über die Benutzeroberfläche zu stöbern ("browsen")
  • Seite 17: Fehleranzeige

    6.1.4 Fehleranzeige Status Icon Beschreibung Laden aus, Fehlersymbolanzeige, Ladesymbol blinkt, Kurzschluss die LCD-Anzeige zeigt E1 an Last aus, Fehlersymbolanzeige, Ladesymbol blinkt, Überstrom die LCD-Anzeige zeigt E2 an Batteriestand zeigt leer an, Fehlersymbolanzeige, Tiefspannung Batterierahmen blinkt, LCD-Anzeige zeigt E3 an Batteriestand zeigt voll an, Fehlersymbolanzeige, Überspannung Batterierahmen blinkt, der LCD-Bildschirm zeigt E4 an Laden und Entladen sind ausgeschaltet,...
  • Seite 18: Parametereinstellung

    6.4 Parametereinstellung Wenn das Symbol in der Anzeigeoberfläche angezeigt wird, bedeutet dies, dass die Parameter eingestellt werden können. Drücken Sie die Taste MENU 1 s lang, es blinkt das Symbol ; drücken Sie dann OK, um den Parameter zu ändern. 6.4.1 Niederspannungsschutz und Wiederanschluss Wenn das LCD links angezeigt wird, drücken Sie die Taste MENU 1s lang, das Symbol...
  • Seite 19 6.4.4 Batterie type ü Wenn die LCD-Anzeige den Inhalt wie links angezeigt, dr cken Sie die Taste MENU 1s lang. Das Symbol blinkt. Sie können jetzt die Batterie Type einstellen. LCD-Anzeige Batterie type Flüssiger Elektrolyt Lithium 1.Ladespannungsparameter (Flüssigkeit, GEL, Hauptversammlung) Bei Auswahl von Liquid, GEL oder AGM für den Batterietyp können die Parameter Boost, Equalizer und Float Charge Voltage über die Handy-APP, RS485 oder Wechat APP eingestellt werden.
  • Seite 20: Tag/Nacht Verzögerungszeit

    2.Straßenlicht Funktion Wenn die Last auf Dämmerung bis Morgendämmerung oder Abend eingestellt ist, können die Spannung und die Tag/Nacht-Verzögerungszeit über die App für Mobiltelefone, RS485 oder Wechat eingestellt und die Last während der Testfunktion ein- oder ausgeschaltet werden der Tagesladevorgang. 2.1 Tag / Nacht-Schwellenspannung Der Laderegler erkennt Tag und Nacht anhand der Leerlaufspannung des Solar-Arrays.
  • Seite 21: Schutz

    7.2 Schutz Schutz Beschreibung Der Controller begrenzt die Ladeleistung auf den Nennwert. PV Überstrom Übergroße PV-Anlagen können nicht mit maximaler Leistung betrieben werden. Wenn ein PV-Kurzschluss auftritt, stoppt der Controller den Ladevorgang. PV-Kurzschluss Entfernen Sie es, um den normalen Betrieb fortzusetzen. Voller Schutz gegen PV-Verpolung, keine Beschädigung der Steuerung.
  • Seite 22: 8Technische Daten

    8, Technische Daten Bezeichnung MT1050-EU MT1550-EU Systemspannung Maximaler Ladestrom MPPT Ladespannung vor der Ladestufe Boost oder Equalizer Spannung erh öhen 14.5V@25℃ 14.8V@25℃ Ausgleichsspannung Batterie Schwimmerspannung 13.7V@25℃ Parame- Niedrig Volt.Trennen 10.8~11.8V, SOC1~5 ters spannung wiederherstellen 11.6~12.8V Max Volt auf Bat.Terminal Temperatur Kompensation -4.17mV/K pro ZellE (Anstieg, Ausgleich),...
  • Seite 23 Bezeichnung MT2010 MT3010 MT2010-BT MT3010-BT Systemspannung Maximaler Ladestrom 12V/24V automatische Erkennung MPPT Ladespannung vor der Ladestufe Boost oder Equalizer Spannung erhöhen 14.0~14.8V/28.0~29.6V @25℃(Standard:14.5/29V) Ausgleichsspannung 14.0~15.0V/28.0~30.0V @25℃(Standard:14.8/29.6V) Schwimmerspannung 13.0~14.5V/26.0~29.0V @25℃(Standard:13.7/27.4V) Niedrig Volt.Trennen 10.8~11.8V/21.6~23.6V, SOC1~5(Standard: 11.2/22.4V) Batter spannung wiederherstellen 11.4~12.8V/22.8~25.6V(Standard: 12.0/24.0V) Parame- Üverladungsschutz 15.8/31.3V ters...
  • Seite 24 Bezeichnung MT2075 MT3075 MT2075-BT MT3075-BT Systemspannung Maximaler Ladestrom 12V/24V automatische Erkennung MPPT Ladespannung vor der Ladestufe Boost oder Equalizer Spannung erhöhen 14.0~14.8V/28.0~29.6V @25℃(Standard:14.5/29V) Ausgleichsspannung 14.0~15.0V/28.0~30.0V @25℃(Standard:14.8/29.6V) Schwimmerspannung 13.0~14.5V/26.0~29.0V @25℃(Standard:13.7/27.4V) Niedrig Volt.Trennen 10.8~11.8V/21.6~23.6V, SOC1~5(Standard: 11.2/22.4V) Batter spannung wiederherstellen 11.4~12.8V/22.8~25.6V(Standard: 12.0/24.0V) Parame- Üverladungsschutz 15.8/31.3V ters...
  • Seite 25 Bezeichnung MT4010 MT4010-BT Systemspannung Maximaler Ladestrom 12V/24V automatische Erkennung MPPT Ladespannung vor der Ladestufe Boost oder Equalizer Spannung erhöhen 14.0~14.8V/28.0~29.6V @25℃(Standard:14.5/29V) Ausgleichsspannung 14.0~15.0V/28.0~30.0V @25℃(Standard:14.8/29.6V) Schwimmerspannung 13.0~14.5V/26.0~29.0V @25℃(Standard:13.7/27.4V) Niedrig Volt.Trennen 10.8~11.8V/21.6~23.6V, SOC1~5(default: 11.2/22.4V) Batter spannung wiederherstellen 11.4~12.8V/22.8~25.6V(Standard: 12.0/24.0V) Parame- Üverladungsschutz 15.8/31.3V ters Temperatur Kompensation 17mV/K pro ZellE (Anstieg, Ausgleich),...
  • Seite 26 Bezeichnung MT4015 MT4015-BT Systemspannung Maximaler Ladestrom 24V/48V automatische Erkennung MPPT Ladespannung vor der Ladestufe Boost oder Equalizer Spannung erhöhen 28.0~29.6V/56.0~59.2V @25℃(Standard:29.0/58.0V) Ausgleichsspannung 28.0~30.0V/56.0~60.0V @25℃(Standard:29.6/59.2V) Schwimmerspannung 26.0~29.0V /52.0~58.0V@25℃(Standard:27.4/54.8V) Niedrig Volt.Trennen 21.6~23.6V/43.2~47.2V,SOC1~5(Standard: 22.4/44.8V) Batter spannung wiederherstellen 22.8~25.6V/45.6~51.2V(Standard: 24.0/48.0V) Parame- Üverladungsschutz 31.3/62.3V ters Temperatur Kompensation 17mV/K pro ZellE (Anstieg, Ausgleich),...
  • Seite 27 Die Konformitätserklärung erlischt, wenn Laderegler zweckentfremdet verwendet oder umgebaut werden. The declaration of conformity is not valid anymore, if chargers are uncorrected used or installed. preVent GmbH - Taunusstrasse 24a - Germany - 63694 Limeshain - Tel +49 (0)6048 960010 info@prevent-germany.com www.prevent-germany.com...
