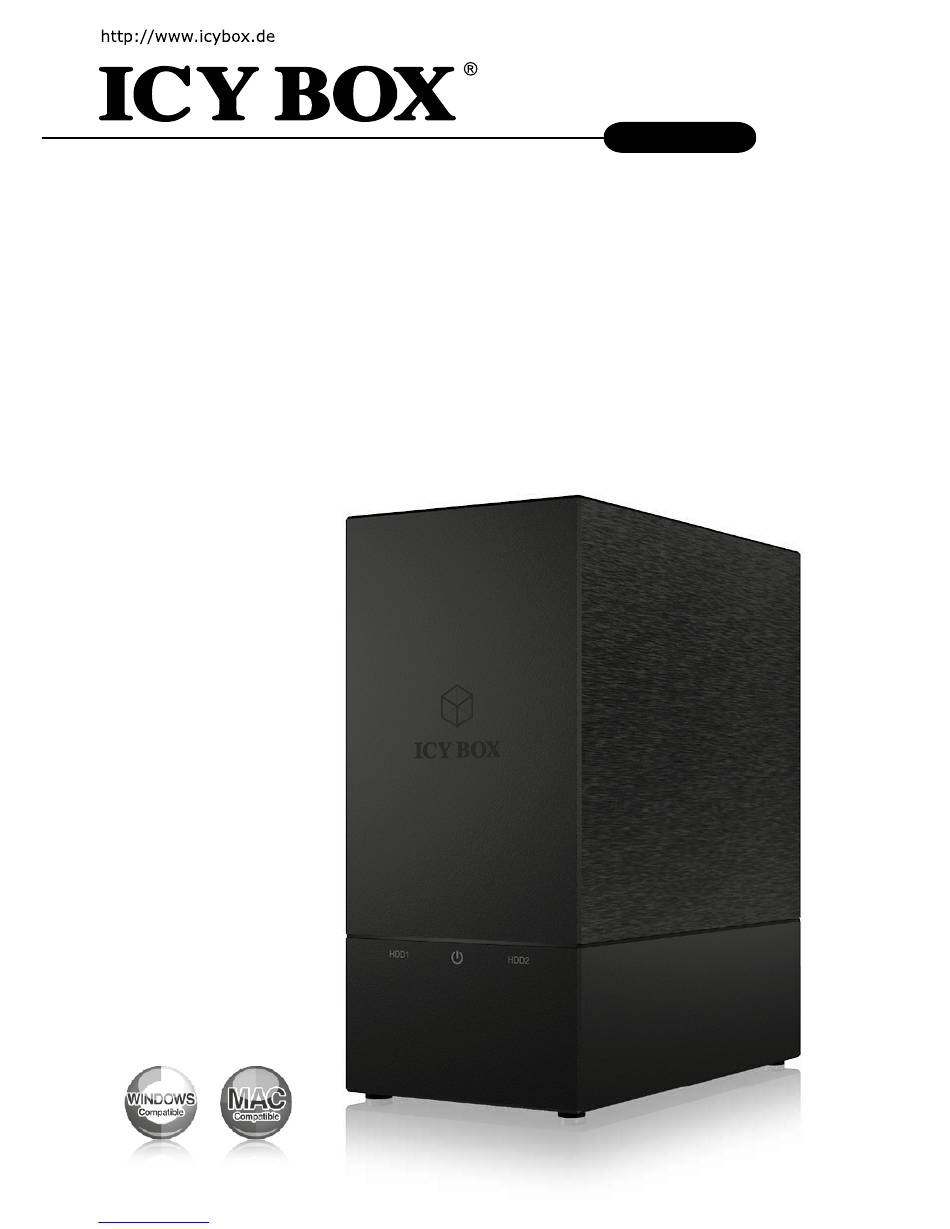

- Seite 1 IB-RD3621U3 Manual IB-RD3621U3 USB 3.0 Raid enclosure for 2x 3.5" HDDs Handbuch IB-RD3621U3 USB 3.0 Raidgehäuse für 2x 3,5" HDDs Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
IB-RD3621U3 1 GENERAL INFORMATION ................4 2 PRODUCT OVERVIEW ................... 5 3 HDD INSTALLATION ..................6-7 4 CONFIGURE THE RAID MODE ............... 7-8 5 REPAIR OF A FAILED RAID1 ................ 8 6 REFERENCES ....................9 1 EINFÜHRUNG....................10 2 PRODUKTÜBERSICHT .................. 11 3 FESTPLATTENINSTALLATION............... -
Seite 4: General Information
IB-RD3621U3 1 GENERAL INFORMATION 1.1 Usage cautions User should not modify this device. The environmental temperature should be within +5° ~ +35°C. 1.2 Power Power voltage: DC 12 V. When using this device, please connect the supplied AC adapter or AC adapter cable to the power jack of device. -
Seite 5: Product Overview
IB-RD3621U3 2 PRODUCT OVERVIEW 2.1 Front view 2.2 Rear view LED for power RAID-DIP-Switch LED for HDD1/HDD2 RAID confirmation button Blue HDD ready Host connector USB 3.0 host Purple HDD access Power connector HDD failure Power button Red flashing RAID rebuilding Downloaded from www.Manualslib.com... -
Seite 6: Hdd Installation
IB-RD3621U3 3 HDD INSTALLATION Detach the screws on the rear side. Side the cover out and then pull it up Install the hard drives gently Make sure the hard drives are properly installed and then secure them with the provided screws Downloaded from www.Manualslib.com... -
Seite 7: Configure The Raid Mode
IB-RD3621U3 Close the cover and secure it with the screws removed in step 1 4 CONFIGURE THE RAID MODE ATTENTION: Setting or changing the RAID mode requires you to re-format the drives. This will erase all data on the hard drives that are being formatted. Make sure to backup all existing data first! -
Seite 8: Repair Of A Failed Raid1
CD, DVD, Tape or an additional external drive. Any loss or corruption of data while using the IB-RD3621U3 is the sole responsibility of the user, and under no circumstances will the manufacturer be held liable for compensation or the recovery of this data. -
Seite 9: References
IB-RD3621U3 6 REFERENCES Setting/changing the RAID mode requires formatting the drives. Make sure to backup all existing data first! Please refer to the instructions when switching the RAID mode, otherwise the execution might fail. When using the RAID function, HDD’s with the same capacity is strong recommended. -
Seite 10: Einführung
Stellen Sie vor der Inbetriebnahme des Geräts sicher, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Wenn die Netzspannung nicht mit der Spannung auf dem Typenschild übereinstimmt, wenden Sie sich bitte an Ihren ICY BOX Händler. Vor Arbeiten an dem Gerät entfernen Sie das Gerät von der Stromzufuhr. -
Seite 11: Produktübersicht
IB-RD3621U3 2 PRODUKTÜBERSICHT 2.1 Frontansicht 2.2 Rückansicht LED für Betrieb RAID-DIP Schalter LED für HDD1/HDD2 RAID Bestätigungsknopf Blau Festplatte betriebsbereit USB 3.0 Hostanschlussbuchse Lila Festplattenzugriff Strombuchse Festplattenfehler Netzschalter Rot blinkend RAID Wiederherstellung Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Festplatteninstallation
IB-RD3621U3 3 FESTPLATTENINSTALLATION Lösen Sie die Schrauben auf der Rückseite. Ziehen Sie dann die Abdeckung ein Stück nach hinten und nehmen Sie diese nach oben hin ab. Stecken Sie die Festplatten vorsichtig in die dafür vorgesehenen Schächte. Vergewissern Sie sich, dass die Festplatten richtig sitzen und schrauben Sie sie dann, mit den beiliegen- den Schrauben fest. -
Seite 13: Einstellen / Ändern Des Raid Modus
IB-RD3621U3 Setzen Sie die Abdeckung wieder auf und schrauben Sie diese mit den beiliegenden Schrauben fest. 4 EINSTELLEN / ÄNDERN DES RAID MODUS Hinweis! Das Einstellen / Wechseln des RAID Modus erfordert ein Neuformatieren der Festplatten. Durch diesen Vorgang werden alle Daten auf den Festplatten gelöscht. Stellen Sie sicher, dass vorher alle vorhanden Daten auf einen anderen Datenträger gesichert werden. -
Seite 14: Ersetzen Einer Ausgefallenen Festplatte Im Raid 1 Modus
Zur Datensicherheit Um Ihre Daten zu sichern und Datenverlust zu vermeiden, sollten Sie immer mindestens zwei Kopien Ihre Daten anlegen. Einmal auf der IB-RD3621U3 und einmal auf einem anderen Laufwerk oder entsprechenden Speicher- medien wie CD, DVD, Blu-Ray o.ä. Jeglicher Datenverlust oder -schaden durch die Benutzung der IB-RD3621U3 liegt in der Verantwortung des Benutzers und es kann unter keinen Umständen der Hersteller für die Wiederherstellung der Daten oder deren... -
Seite 15: Allgemeine Hinweise
IB-RD3621U3 6 ALLGEMEINE HINWEISE Ein Wechsel des eingestellten RAID Modus führt zu vollständigem Datenverlust. Sollte dies Notwendig werden, führen Sie zuvor ein Datenbackup durch. Zur Änderung des RAID Modus gehen Sie bitte genau wie weiter oben beschrieben vor, da sonst die Änderungen unter Umständen nicht übernommen werden. - Seite 16 © Copyright 2016 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make ch- anges in the specifications and/or design of the above mentioned product without prior notice.
