2 Geräteinstallation
3 Während des Heiz- oder Entfrosterbetriebs wird Abwasser vom Gerät abgegeben.
Wenn das Gerät installiert wird, sollte ein Ort mit einem guten Abfluss gewählt oder ein Abfluss installiert werden.
Es wird empfohlen, das Gerät nicht an einem hoch gelegenen Ort wie ein Dach oder eine Veranda zu installieren, da das
Wasser vom Gerät tropfen kann.
Wenn die Installation des Geräts an einem hoch gelegenen Ort nicht vermeidbar ist, sollte das Abwasser durch die Ins-
tallation einer zusätzlichen Abflusswanne sicher abgeleitet werden. (Das winter kann gefrieren und Verletzungen durch
Ausrutschen verursachen.)
4 Wenn die Abflussleitungen für das Außengerät erforderlich sind, verwenden Sie den Abflusssatz (DBS-26: optionale
Teile).

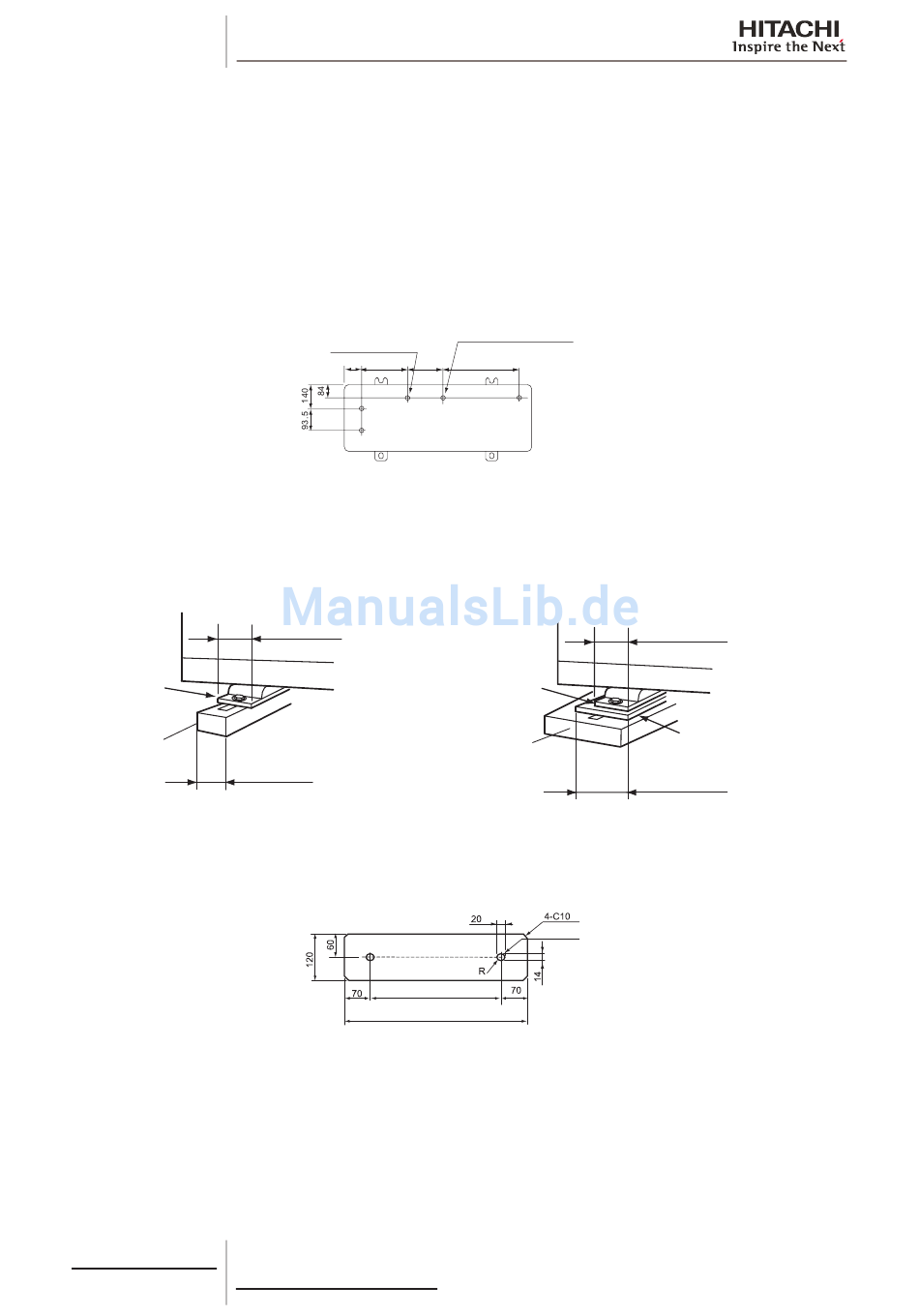

5 Der gesamte Fuß des Außengeräts sollte bei der Installation auf einem Fundament oder Rahmen stehen. Bei der
Verwendung eines Vibrationsdämpfermaterials sollte das Gerät am gleichen Ort platziert werden.
Wenn Sie das Außengerät auf einem Rahmen (nicht mitgeliefert) installieren, verwenden Sie entsprechend breite Metall-
platten, um, wie in der Abbildung unten gezeigt, eine ausreichende Auflagestabilität zu erzielen.
FALSCH
Außengerät liegt
nicht stabil auf
Rahmen
60mm
Rahmenbreite
(vor Ort bereitgestellt)
Empfohlene Metallplattengröße (nicht mitgeliefert)
• Material: Heiß gewalzte Baustahlplatte (SPHC)
• Plattenstärke: 4,5 T
30
SMDE0068 rev.1 - 10/2012
Ablaufloch (4-Ø24)
69 224 239
Vorderseite
(Luftauslassseite)
70
Grundplattenbreite des Außengeräts
410
(550)
Ablaufloch (Ø26)
Position zur Anbringung des
Abflussstutzens (optionales Teil)
348
RICHTIG
Außengerät
liegt stabil auf
Rahmen
2- Langloch
70
Grundplattenbreite des Außengeräts
Metallplatte
100 mm oder mehr
Metallplatte
