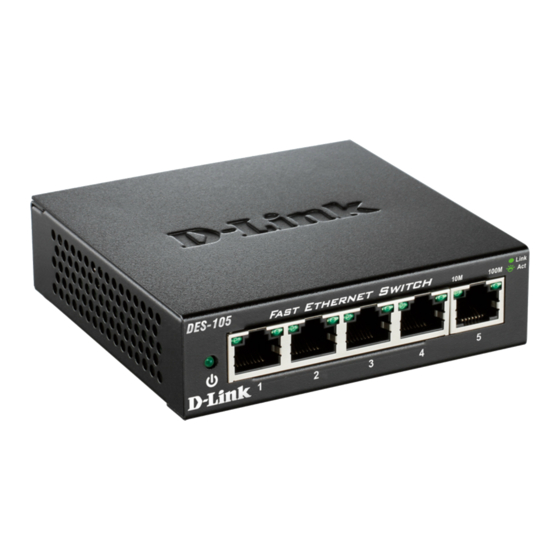

D-Link DES-105 Handbuch
Vorschau ausblenden Andere Handbücher für DES-105:

Werbung

DES-105/108
5/8-Port 10/100 Mbit/s
Unmanaged Switch
Handbuch
WIEDERVERWERTBAR
V3.00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für D-Link DES-105

  • Seite 1 DES-105/108 5/8-Port 10/100 Mbit/s Unmanaged Switch Handbuch WIEDERVERWERTBAR V3.00...
  • Seite 2: Inhaltsverzeichnis

    RODUKTS ............ 6 INRICHTUNG UND NSTALLATION EXTERNE KOMPONENTEN ............7 ..................7 ORDERSEITE ..................8 ÜCKSEITE SWITCH-VERBINDUNGEN ............10 DES-105/108 ..............10 DES-105/108 ..............10 UB ZUM DES-105/108 ..........10 ZU ANDEREN ERÄTEN ......11 ESCHWINDIGKEIT UND UPLEXMODUS SWITCH AN DER WAND ANBRINGEN ........12 TECHNISCHE DATEN ..............
  • Seite 3: Informationen Zum Handbuch

    NFORMATI ONEN ZUM ANDBUCH Wir möchten Ihnen zum Kauf des DES-105/108 von D-Link gratulieren. Dieses Gerät integriert 100 Mbit/s Fast Ethernet- und 10 Mbit/s Ethernet- Netzwerkfunktionen in einem leicht zu bedienenden kompakten Gerät. Zweck In diesem Handbuch werden Funktionen und Leistungsmerkmale des...
  • Seite 4: Einführung

    INFÜHRUNG Fast Ethernet-Technologie Die ständig wachsende Bedeutung von LANs (Lokale Netzwerke) und die zunehmende Komplexität der Desktop-Anwendungen erhöhen ständig den Bedarf nach Netzwerkanschlüssen. 100BASE-T (Fast Ethernet) bietet eine kostengünstige Lösung für kleine Arbeitsgruppen (kleine und mittlere Unternehmen) und für jedes Netz, das bandbreitenintensive Anwendungen unterstützt.
  • Seite 5 vielversprechendsten Techniken und Methoden, sowie die mit der größten Investitionsrentabilität, bestehen möglicherweise aus der Installation von Ethernet-Switches in einer den Gegebenheiten entsprechend geeigneten Zusammenstellung. Ein Switch erhöht die Kapazität und senkt die Netzwerkauslastung, indem er ein LAN in unterschiedliche LAN-Segmente teilt. Die Aufteilung eines LAN in mehrere Segmente ist eine der gebräuchlichsten Methoden zur Steigerung der verfügbaren Bandbreite.
  • Seite 6: 802.1P Und Qos

    Verwendung von 802.1p Prioritäts- oder Vorrangswarteschlangen werden hier beschrieben. Funktionen und Leistungsmerkmale Bei dem DES-105/108 handelt es sich um einen Fast Ethernet-Switch, der speziell für Umgebungen entwickelt wurde, in denen der Datenverkehr im Netz sowie die Anzahl der Nutzer kontinuierlich steigen.
  • Seite 7 Switch zu kaskadieren, um so eine Vollduplex Fast Ethernet Uplink zu öffnen. Der DES-105/108 erweist sich als perfekte Wahl für eine Abteilung oder ein Büro bei der Upgrade-Planung auf Fast Ethernet. Er kann Geräte mit Geschwindigkeiten von 10 Mbit/s oder 100 Mbit/s verbinden und bietet eine flexible Lösung für bereits vorhandene (10 Mbit/s) Ethernet-...
  • Seite 8: Auspacken Des Produkts Und Einrichten

    Sollte ein Bestandteil fehlen oder beschädigt sein, wenden Sie sich zum Zwecke einer Ersatzlieferung umgehend an Ihren Fachhändler. Einrichtung und Installation Einrichtung und Installation Ihres DES-105/108 kann wie folgt durchgeführt werden:  Die Steckdose sollte nicht weiter als 1,8 Meter vom Switch entfernt sein.
  • Seite 9: Externe Komponenten

    Die Abbildung unten zeigt die Vorderseite des DES-105/108. Der DES-105/108 10/100 Mbit/s Fast Ethernet Switch  LED-Betriebsanzeige: Diese Anzeige leuchtet grün, wenn der DES-105/108 Strom empfängt. Sonst leuchtet sie nicht.  Link/Aktivität und Geschwindigkeit(grün): Jedem Ethernet-Port ist eine LED-Anzeige zugeordnet. Über die Port-LED wird eine Netzwerkverbindung über den entsprechenden...
  • Seite 10: Rückseite

    Die Stromversorgung erfolgt über ein externes Netzteil mit Gleichstrom-Ausgang. Informationen bezüglich der Eingangsspannung finden Sie im Abschnitt zu den technischen Daten. Da der DES-105/108 keinen Ein-/Ausschalter aufweist, erfolgt das Einschalten des Geräts durch den Anschluss des Netzteils an eine Steckdose. ...
  • Seite 11 Normen entsprechen. Je nach Stromzufuhr und System ist für die Installation in den USA ein 12 bis 6 Kupferleiter dem AWG (amerikanischer Standard für den Kabelquerschnitt) entsprechend erforderlich. Es wird die im Handel erhältliche 6 AWG Drahtstärke empfohlen. Die Länge des Kabels hängt von der Nähe des Switch zu den entsprechenden Erdungseinrichtungen ab.
  • Seite 12: Switch-Verbindungen

    Computers, das Kabel und die Beschaffenheit sowie die Verbindungen des DES-105/108. Hub zum DES-105/108 Ein Hub (10 oder 100BASE-TX) kann an den DES-105/108 über ein zweipaariges UTP/STP 1:1- oder Crossover-Kabel der Kategorie 3, 4, 5 angeschlossen werden. Für den 100 Mbit/s Betrieb muss ein Kabel der Kategorie 5 verwendet werden.
  • Seite 13: Port-Geschwindigkeit Und Duplexmodus

    Port-Geschwindigkeit und Duplexmodus Nach dem Anschluss des ausgewählten Kabels an den entsprechenden Port, nutzt das System die automatische Aushandlungsfunktion (Auto- negotiation) zur Bestimmung des Übertragungsmodus und die automatische Erkennungsfunktion der Netzwerkgeschwindigkeit (10 Mbit/s oder 100 Mbit/s) für eine neue Twisted-Pair-Verbindung. Unterstützt das angeschlossene Gerät die automatische Aushandlungsfunktion (Auto-negotiation) nicht oder sie wurde deaktiviert, wird ein Auto-Sensing-Prozess initiiert, um die Geschwindigkeit...
  • Seite 14: Switch An Der Wand Anbringen

    WITCH AN DER AND ANBRI NGEN Der DES-105/108 kann auch an einer Wand installiert werden. Zu diesem Zwecke stehen zwei Aufhängeschlitze auf der Unterseite des Switch zur Verfügung. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des Geräts gut sichtbar ist, damit die LEDs zu erkennen sind. Zur...
  • Seite 15 Betonwand.
  • Seite 16: Allgemein

    100BASE-TX: 2-paarig UTP CAT. 5/5e (100 m), EIA/TIA- 568 100-Ohm STP (100 m) Portanzahl 5/8 x 10/100 Mbit/s Auto-negotiation, Auto MDI/MDI-X Ports Physische Daten und Umgebungsbedingungen Gleichstromeingänge DC 5V/0 DES-105 DES-108 Stromverbrauch •Gleichstromeingangsleistun •Gleichstromeingangsleistun g: 0,85 Watt g: 1,3 Watt •Wechselstromeingangsleist •Wechselstromeingangsleist...
  • Seite 17 EMI: FCC Class B, CE Class B Sicherheit UL/CB Leistung Übertragungsmethode: Store-and-forward RAM-Puffer DES-105: 384 KB DES-108: 768 KB MAC-Adressentabelle 2K Einträge pro Gerät Paketfilterung / 10 Mbit/s Ethernet: 14880 Pakete/s Weiterleitungsrate: 100 Mbit/s Fast Ethernet: 148.800 Pakete/s MAC-Adressen- Automatische Aktualisierung...
  • Seite 18: Pin-Spezifikation

    RJ-45 P PEZI FIKATI ON Das folgende Diagramm und die Tabellen zeigen die/den Standard RJ-45 Buchse/Stecker und ihre Pinbelegungen. RJ-45 Pinbelegung Steckverbinder Kontakt MDI (Media Direct Interface)-Signal Rx + (receive/empfangen) Rx - (receive/empfangen) Tx + (transmit/übertragen) Nicht verwendet Nicht verwendet Tx (transmit/übertragen) Nicht verwendet Nicht verwendet...
