Montagehandleiding voor luidsprekers
De luidsprekers zijn geschikt voor volgende LCD-/plasma-tv-modellen:
MYRICA V27-1, V32-1, P42-1A, P42-1AH, P42-2, P42-2H, P50-2, P50-2H.
De luidsprekers kunnen optioneel worden besteld. De luidsprekers worden niet bij het tv-toestel
geleverd.

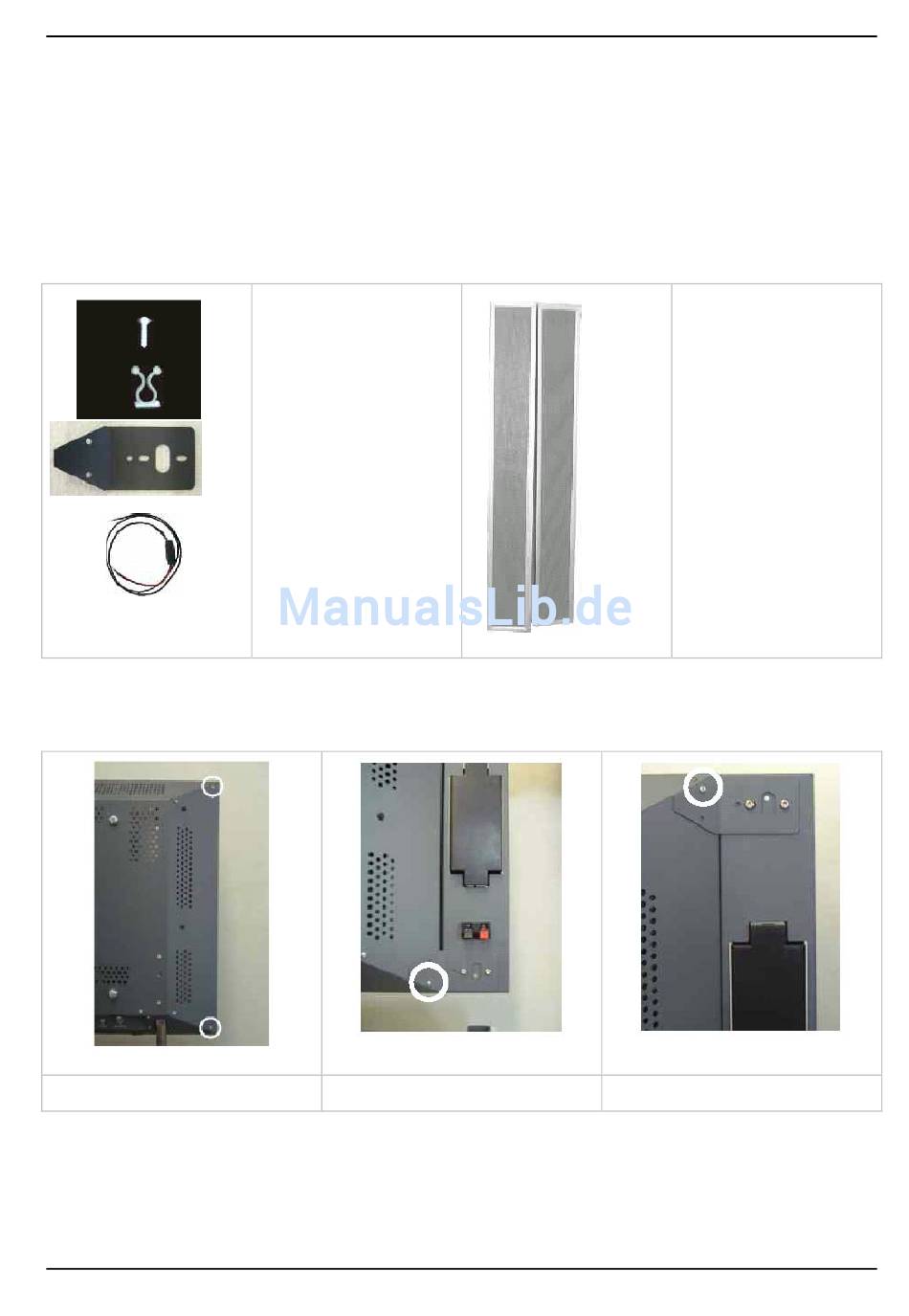

Accessoires
Montage
► Monteer de bevestigingsplaten met 2 meegeleverde schroeven M4x6 op de luidsprekers. Draai
de schroeven niet helemaal vast, zodat u de luidsprekers later gemakkelijker kunt uitlijnen.
Afbeelding 1
► Draai de twee schroeven M3x6 uit de achterkant van het tv-toestel (zie afbeelding 1).
► Bevestig de eerste luidspreker met de twee schroeven op het tv-toestel (zie afbeelding 2/3).
► Lijn de luidsprekers uit en draai de schroeven daarna vast.
A26361-F3232-Z170-1-M119, edition 1
8x schroef M4x6
2x kabelhouder
4x bevestigingsplaat
2x luidsprekerkabel
met ferrietkern
Afbeelding 2
Nederlands
2x luidspreker
(designwijzigingen
voorbehouden.)
Afbeelding 3
15
