Sicherheitsvorschriften Sicherheit Montage, Installation, Reparatur und Wartung dürfen nur von Fachleuten durchgeführt werden. Um einen zuverlässigen Betrieb zu gewährleisten und Schäden und Unfälle zu vermeiden, müssen Montage und Installation gemäß dieser Anleitung durchgeführt werden. Bei elektrisch gesteuerten Fenstern können Personenschäden vorkommen: 1.

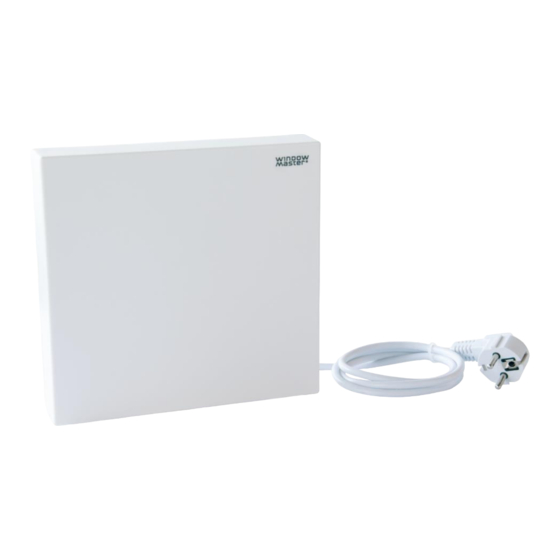

MotorController-Varianten Zusammensetzung der Artikelnummer WCC 1 Version 01 = Version 1 Variante 01 = Standardvariante mit Schukostecker 04 = UK-Variante mit UK-Netzteil MotorController-Größe 03 = 3A MotorController Serie 1 Maximale Anzahl Motoren pro MotorController Die maximale Anzahl der Motoren ist in der Tabelle angegeben. Die Gesamtstromaufnahme aller angeschlossenen Motoren darf 3A nicht überschreiten.
Montage Der MotorController kann horizontal oder vertikal an einer Wand montiert werden. Der MotorController wird mittels der Befestigungslöcher an der Wand mit Ø 4,5 mm befestigt. Der MotorController muss an einem sicheren Ort installiert werden, wo er vor Feuer und Rauch geschützt ist. Installation Leitungsverlegung Die Sicherheitshinweise in dieser Bedienungsanleitung müssen genau befolgt werden.
Formel zur Berechnung der maximalen Motorleitungslänge Max. Leitungslänge = zulässiger Spannungsfall 2V (UL) x Leitfähigkeit des Kupfers (56) x Kabelquerschnitt in mm Maximaler Motorgesamtstrom pro Motorlinie in Ampere (I) x 2 Bei ± 24 V-Standardmotoren darf der Leitungsquerschnitt unabhängig vom Ergebnis der obigen Formel nicht weniger als 0,75 betragen.
Anschlussbeschreibung Am WCC 103 können ± 24-V- Standardmotoren, Lüftungstaster, Thermostate und dergleichen sowie Wind- /Regensensoren angeschlossen werden. Die WCC 103 enthält eine Motorlinie, an die nur ±24V-Standardmotoren angeschlossen werden dürfen. Daten 1.1 24 V / 0 V 1.3 0 V / 24 V Die Anzahl der in der Motorlinie zugelassenen Motoren hängt vom Motortyp ab.
Anschluss von Varianten an Standardmotoren an der Motorlinie 1 Standard -Motoren ±24V Beispiel mit max. 3A Stromaufnahme a) 3 Stk. WMX 826-1 b) 2 Sätze à 3 Stk. WMX 504-3 c) 1 Stk. WMU 883-1 d) 2 Stk. WMU 861-2 Eingang zum Anschluss des Lüftungstasters Eingangsschaltung Daten:...
Seite 10
Anschluss eines Wind-/Regensensors Typ WLA 330 oder WLA 331. Der Wind-/Regensensor muss sowohl an X10 als auch an X7 angeschlossen werden. Daten: Eingangsschaltung (vereinfacht) 10.1 24 V 10.2 Regen 10.3 GND / 0 V Bei den werkseitig eingestellten Werten ist der Eingang: beträgt ist.
Status und Fehlersuche mittels LED Bei einer Fehlfunktion des MotorControllers leuchten und/oder blinken eine oder mehrere LED-Leuchten. Am WCC 103 befinden sich 3 Dioden 2 grüne und 1 gelbfarbene , die Fehler am MotorController anzeigen können. Unabhängig davon, welche Diode leuchtet und/oder blinkt, basiert der Hinweis auf einer 3,2 Sekunden langen Sequenz, die sich endlos wiederholt.
11.4 Wind-/Regenmelder Öffnen Sie die Motoren mithilfe der Lüftungstaster. Befeuchten Sie den Regensensor, die Motoren schliessen. Drücken Sie bei laufendem Motor die Taste ÖFFNEN auf dem Lüftungstaster. Die Motoren dürfen weder öffnen noch anhalten. Wenn die Inbetriebnahme erfolgreich verlaufen ist, schliessen Sie den MotorController-Deckel. Wenn die Inbetriebnahme nicht korrekt abgelaufen ist, d.h.
