SELECCIÓN DEL PUNTO DE AJUSTE
LÓGICAS DE CONTROL
El termostato TX/TXI puede ser montado en los fan coil con motores asincrónicos de velocidad múltiple y en los motores brushless.
LÓGICAS DE REGULACIÓN
Se puede elegir la lógica de funcionamiento del termostato en los dos modos siguientes.
TERMOSTATO DE TRES NIVELES

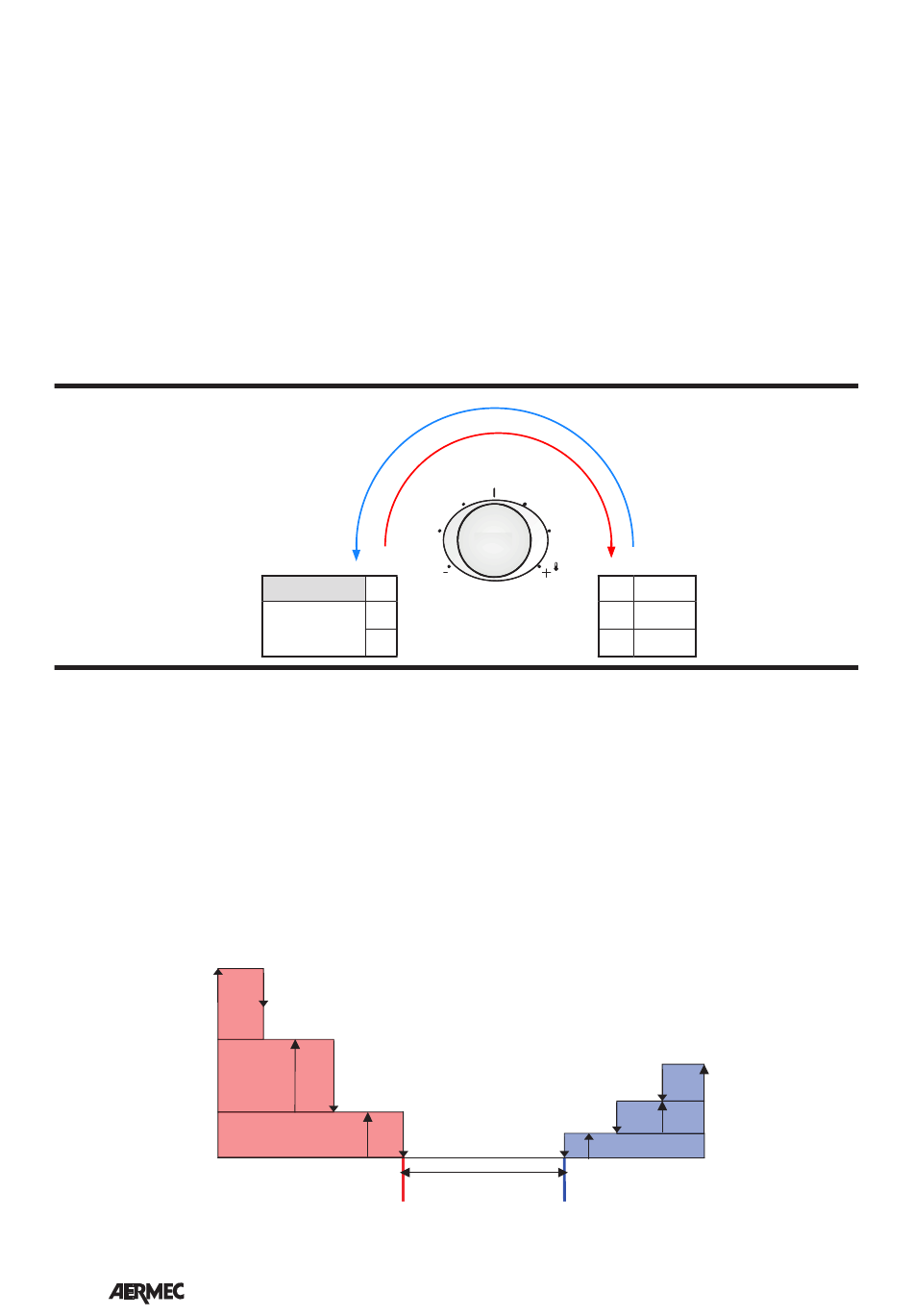

La figura indica el funcionamiento del ventilador en modo automático (selector en posición AUTO) en función del error proporcional.
En modo Manual (selector en posición V1, V2, V3) el ventilador utiliza ciclos de ON-OFF sobre la velocidad seleccionada, mientras
que en modo Auto los ciclos de ON-OFF se realizan en función de los límites de la velocidad V1. Si el fan coil tiene una resistencia
eléctrica, cada vez que esta se activa solicitará una fase de preventilación de 20" aproximadamente a la velocidad V1. Después de
haber efectuado la ventilación solicitada con resistencia encendida, se activará una fase de posventilación de 60" con velocidad V1.
El apartado "Habilitación de la ventilación" ilustra la lógica de habilitación-deshabilitación del ventilador en relación a la temperatura
del agua en el intercambiador, mientras que en el apartado "Resistencia eléctrica" se ilustra el funcionamiento de la ventilación con
resistencia activa.
La zona muerta que se indica en la figura puede corresponder a 2°C o 5°C dependiendo del valor configurado en el dip 7.
60
1904 - 5902720_00
Calefacción
12°C
14°C
Enfriamiento
17°C
V3
V2
V1
Set C
SET C
28°C
30°C DIP 7 ON
33°C DIP 7 OFF
Zona muerta
Zona morta
Set F
SET F
V3
V2
V1
