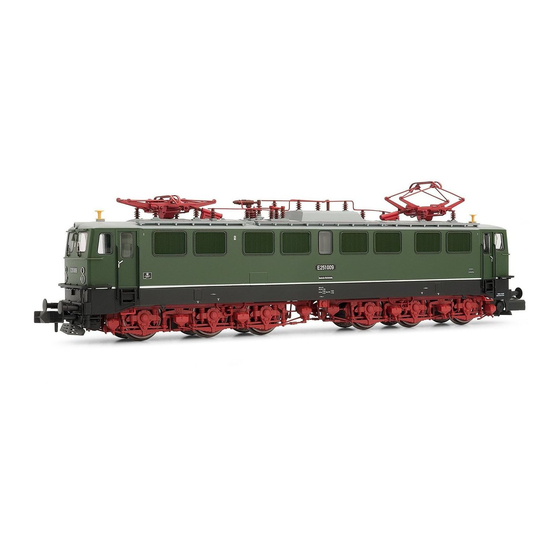

Elektrische Lokomotive E251 009

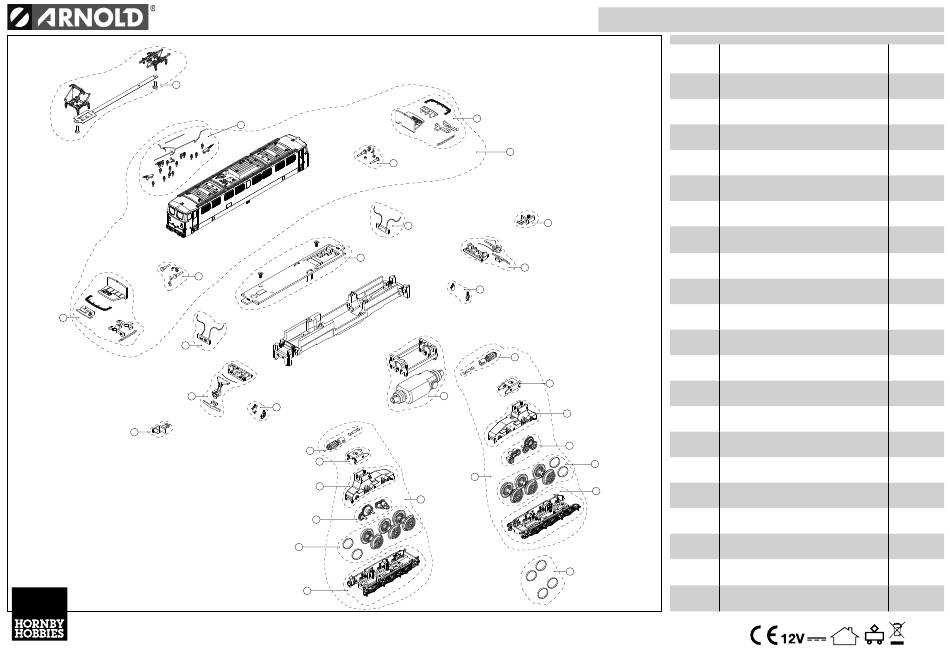

ERSATZTEILLISTE / PIEZAS DE RECAMBIO / PIECES DE RECHANGE / LIST OF SPARES
Nummer
Bezeichnung
Número Descripción
Description
Nombre
Description
Number
Set Stromabnehmer
Set Pantógrafo
1
Pantographes
Pantograph Set
Dachisolatoren und Leitungen
Aislantes techo
2
Isolants de plafond
Roof isolators
Gehäuse komplett
Carrocería
3
Carrosserie
Body shell
Lichtleiter, Führerstand, Frontteile
Difusores
4
Diuseurs
Diffusers
Puffer und Kleinteile
Topera y accesorios
5
Set de détaillage de la traverse de tamponnement / tampons
Buffer beam
Platine mit LEDs (2er-Set)
Circuito impreso con luces
6
Carte de circuit imprimé èclairege
Light PCB
Hauptleiterplatte
Circuito impreso principal
7
Cicuit imprimé
Main PCB
Kupplungsmechanismen mit Schienenräumern
Mecanismo de enganche K
8
Mécanisme d'attelage
Coupler mechanisms
Kupplungen
Enganches
9
Attelages
Coupler heads
Kleine Zurüstteile
Accesorio decorativo pequeño
10
Small decorative accesories
Petit accessoire décoratif
Antriebsschnecken mit Kardanwellen
Sin fi n
11
Vis sans fi n
Worm Gear
Motor-Satz
Motor
12
Pack moteur
Motor pack
Getriebeabdeckung
Tapa sin fi n
13
Couvercle de vis sans fi n
Worm gear cover
Getriebegehäuse mit Radstromabnehmer
Caja engranajes con toma de corriente
14
Boitier réducteur avec lamelles de prise de courant
Gear box with pick-ups
Zahnräder
Engranages
15
Engrenages
Gears
Räder inkl. Haftreifen
16
Set ruedas
16
Set roues
Weels set
Drehgestellblende 1
19
Cobertura bogie 1
17
Flanc de bogie 1
Bogie cover 1
Antriebsdrehgestell 1 komplett
Bogie motor completo1
18
Bogie moteur complet 1
Motorized bogie 1
Drehgestellblende 2
Cobertura bogie 2
19
Flanc de bogie 2
Bogie cover 2
Antriebsdrehgestell 2 komplett
Bogie motor completo 2
20
Bogie moteur complet 2
Motorized bogie 2
Haftreifen
Aros de adherencia
21
Bandage d'adhérence
Traction tyre
Issued February 2014
Ersatzteil-Nr.
Ref. repuesto
Réf. rechange
Spare part ref.
HN2198/01
HN2198/02
HN2198/03
HN2198/04
HN2198/05
HN2198/06
HN2198/07
HN2198/08
HN1000/01
HN2198/10
HN2198/11
HN2198/12
HN2198/13
HN2198/14
HN2198/15
HN2198/16
HN2198/17
HN2198/18
HN2198/19
HN2198/20
HN2198/21
