- Seite 1 Bedienungsanleitung Rauchwarnmelder Genius Plus Genius Plus X...
-
Seite 3: Verhalten Im Brandfall
Verhalten im Brandfall 1. Menschen retten bäude nicht verlassen können, so schließen Sie alle Türen, dichten Warnen Sie Ihre Mitbewohner. alle Ritzen und Schlitze ab und machen Sie am Fenster auf sich Verlassen Sie sofort den Raum / aufmerksam. das Gebäude und schließen Sie auf Ihrem Weg nach draußen 2. -
Seite 4: Inhaltsverzeichnis
| Inhalt Inhalt 1. Einleitung 2. Bestimmungsgemäße Verwendung 3. Sicherheit 4. Produktbeschreibung 4.1 Funktionsweise 4.2 Eigenschaften 4.3 Konformität 5. Projektierung 6. Montageposition 6.1 Standardfall 6.2 Sonderfälle 7. Montage 7.1 Schraub-/Dübelmontage mit 1 Schraube 7.2 Schraub-/Dübelmontage mit 2 Schrauben 7.3 Montage mit Klebepad 8. - Seite 5 Inhalt | 9. Plombe ( Zubehör ) 10. Statussignale 11. Statusabfrage per App 12. Instandhaltung 13. Entsorgung 14. Umwelt 15. Nutzungsbedingungen und Garantie 15.1 Nutzungsbedingungen 15.2 Garantie 16. Produktreklamation 17. Bestelldaten 18. Technische Daten 19. Index...
-
Seite 6: Einleitung
| 1. Einleitung 1. Einleitung Für die Montage und Inbetriebnahme des Genius Plus X mit Funkmodul Ba- Diese Anleitung gilt für den Rauch- sis X stehen außerdem diverse Tutori- warnmelder Genius Plus und Genius als zur Verfügung: Plus X. Für den funkvernetzten Genius Plus X gilt jedoch zusätzlich die Bedie-... - Seite 7 1. Einleitung | In dieser Anleitung werden folgende Für unsere Rauchwarnmelder stehen Symbole und Signalwörter verwendet: folgende Apps zur Verfügung: Symbol / Signalwort Bedeutung ACHTUNG Warnhinweis, der bei Nichtbeachtung zu Sach- schäden oder Funktions- Genius Home App: störung führen kann. Eine kostenlose App für den Endan- Hinweis auf zusätzliche wender ( Blick hinter die Fassade des...
-
Seite 8: Bestimmungsgemäße Verwendung
Der Rauchwarnmelder kann als Wenn der Rauchwarnmelder nicht Stand Alone Melder ( Genius bestimmungsgemäß verwendet wird, Plus ) oder als funkvernetzter haftet die Hekatron Vertriebs GmbH Rauchwarnmelder ( Genius Plus X ) nicht für Schäden, die daraus resul- betrieben werden. tieren. -
Seite 9: Sicherheit
Die Raucheintrittsöffnungen nungshinweise nicht beachtet wer- dürfen nicht abgedeckt oder den, bestehen keine Haftungs- und abgeklebt werden. Gewährleistungsansprüche gegenüber der Hekatron Vertriebs GmbH. Die Batterien sind fest eingebaut und dürfen nicht ausgetauscht Allgemein werden. Für einen ordnungsgemäßen und Der Rauchwarnmelder darf sicheren Gebrauch des Rauchwarn- keiner übermäßigen Wärme wie... - Seite 10 | 3. Sicherheit Renovierungsarbeiten Den Rauchwarnmelder vor Staub und Verschmutzung schützen ( z. B. Rauchwarnmelder abdecken oder demontieren und in einer Plastiktüte aufbewahren ). Nach Abschluss der Renovierungs- arbeiten den Rauchwarnmelder wieder montieren oder Abde- ckung entfernen.
-
Seite 11: Produktbeschreibung

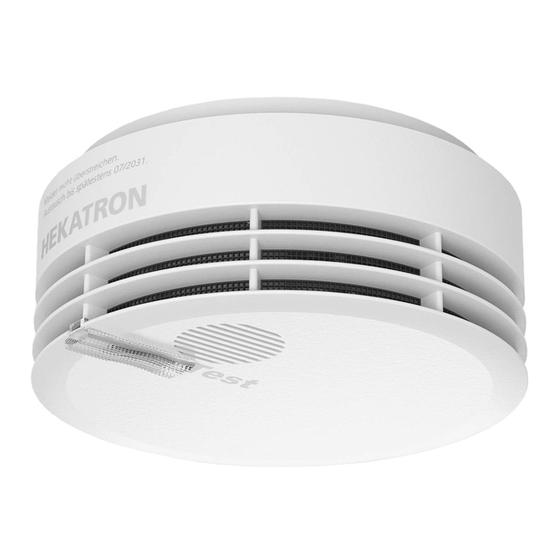

4. Produktbeschreibung | 4. Produktbeschreibung Magnethalter Sockel Langlöcher für 2-Loch-Montage Rundloch für 1-Loch-Montage Raucheintrittsöffnung Rauchwarnmelder (inkl. fest einge- bauten Batterien) Testtaste mit LED Nicht abgebildet Klebepad Öffnung für Hupe Schraube und Dübel für 1-Loch-Montage... -
Seite 12: Funktionsweise
| 4. Produktbeschreibung 4.1 Funktionsweise 4.2 Eigenschaften Der Rauchwarnmelder arbeitet nach Verschmutzungskompensation: dem Streulichtprinzip: In der Mess- Der Rauchwarnmelder passt sich kammer werden regelmäßig Licht- automatisch den normalen Ver- strahlen ausgesendet, die von der änderungen seiner Umgebung an Messkammer absorbiert werden. So- und garantiert dadurch konstante bald Rauch in die Messkammer eintritt, Ansprechempfindlichkeit und eine... -
Seite 13: Konformität
Frequenzen wird der Hiermit erklärt die Hekatron Ver- Alarmton vom menschlichen Ge- triebs GmbH, dass der Rauchwarn- hör besser wahrgenommen. melder Genius Plus / Genius Plus X den EU-Richtlinien 2014 /30 /EU und „Smartsonic“: 2011/65/EU entspricht. Die vollstän- Akustische Datenübertragung dige Konformitätserklärung finden Sie... -
Seite 14: Projektierung
| 5. Projektierung 5. Projektierung fast allen Bundesländern Deutschland gilt die Rauchwarnmel- Arbeitszimmer derpflicht. Gemäß dieser Pflicht gilt folgende Mindestausstattung: Schlafzimmer Kinderzimmer Schlafzimmer ( auch Gästezimmer ) Küche Wohnzimmer Kinderzimmer Fluchtwege ( z. B. Flur ) Keller Keller Für die optimale Ausstattung em- pfehlen wir die Montage von Rauch- Mindestausstattung warnmeldern zusätzlich in folgenden... -
Seite 15: Montageposition
Detektion max. Raumhöhe: 6 m erfolgen kann. überwachte Fläche pro Melder: Standardfall und Sonderfälle max. 60 m² unbedingt beachten. Genius Plus X: Bei Funk-Rauchwarnmeldern mind. 0,5 m mind. 0,5 m zusätzlich das Kapitel max. 6 m „Projektierung“ in der Bedie- nungsanleitung „Funkmodul... -
Seite 16: Sonderfälle
| 6. Montageposition 6.2 Sonderfälle Räume mit Dachschrägen > 20° Dachschrägen < 20°: Dachschrägen mit einer geringen Neigung werden wie horizontale Decken behandelt ( siehe Standardfall ). Dachschrägen > 20°: Bei Dachschrä- ≤ 1 m gen mit einer größeren Neigung gilt Folgendes: Abstand zur Dachspitze: 0,5 –... - Seite 17 6. Montageposition | Lange und schmale Räume ( z. B. Flure ) max. 3 m In Räumen und Fluren mit einer Breite < 1 m gilt folgende Montageposition: mittig an der Decke zwischen den Wänden In Fluren und Gängen mit einer Breite <...
-
Seite 18: Wandmontage
| 6. Montageposition Wandmontage Für die Wandmontage gelten folgen- de Bedingungen: Der Rauchwarnmelder darf an der Wand eines Raumes platziert wer- mittig an der längeren Wand den, wenn folgende Fälle vorliegen: Abstand zur Decke: 0,3 bis 0,5 m Deckenmontage ist nicht möglich Abstand zu Gegenständen unter- ( z. -
Seite 19: Montage
( z. B. Wasser ) Schraub-/Dübelmontage beschädigt werden. mit 2 Schrauben: siehe 7.2 Montage mit Klebepad: siehe 7.3 Für eine sichere und dauerhafte Verbindung empfiehlt Hekatron die Schraub-/Dübelmontage. Für die 1-Loch-Montage liegt das Befestigungsmaterial bei. Wenn Sie andere Schrauben verwenden, dürfen die Schraub- köpfe max. -
Seite 20: Schraub-/Dübelmontage Mit 1 Schraube
| 7. Montage 7.1 Schraub-/ 7.2 Schraub-/ Dübelmontage Dübelmontage mit 1 Schraube mit 2 Schrauben Den Rauchwarnmelder an die Den Rauchwarnmelder an die Decke halten und das Loch für die Decke halten und das Loch für die gewünschte Montageposition gewünschte Montageposition anzeichnen. -
Seite 21: Montage Mit Klebepad
Für die Montage mit Klebepad Die Oberfläche an der gewünsch- darf nur das Klebepad von ten Montageposition reinigen. Hekatron verwendet werden. Die Schutzfolie auf einer Seite des ACHTUNG Klebepads abziehen und auf den Die Montage mit Klebepad ist ab- Sockel des Rauchwarnmelders hängig von den Haftungseigenschaf-... -
Seite 22: Inbetriebnahme
| 8. Inbetriebnahme 8. Inbetriebnahme Genius Plus X: Wenn der Rauchwarnmelder Bei Funk-Rauchwarnmeldern wieder aus dem Sockel entfernt muss zuvor das Funkmodul wird, schaltet er sich nach eingesetzt werden ( siehe 5 Minuten automatisch aus. Bedienungsanleitung „Funk- modul Basis X / Pro X“ ). -
Seite 23: Plombe (Zubehör)
9. Plombe ( Zubehör ) | 9. Plombe (Zubehör) Der Rauchwarnmelder kann mit einer Die Plombe in die Öffnung stecken. Plombe gegen Entnahme durch Un- Die Öffnung ist komplett befugte oder Sabotage gesichert wer- verschlossen. den ( siehe Kapitel „Bestelldaten“). Plombe entfernen Plombe einsetzen Die Plombe mit einem Schrauben-... -
Seite 24: Statussignale
| 10. Statussignale 10. Statussignale Beim Genius Plus X zusätzlich die Bedienungsanleitung des Im Normalbetrieb führt der Rauch- Funkmoduls beachten. warnmelder in regelmäßigen Abstän- den einen automatischen Selbsttest Normalbetrieb durch. Der jeweilige Status wird mit- Der Rauchwarnmelder verfügt über hilfe der Testtaste und der Hupe sig- eine integrierte Echtzeituhr. - Seite 25 10. Statussignale | Brandalarm Sobald der Melder Rauch detektiert, befindet er sich im Modus „Brand- alarm“. Dann blinkt die LED und die Hupe alarmiert. Testtaste Hupe Ursache Abhilfe Blinkt jede Alternierender, Rauch wird Gebäude verlassen Sekunde lauter Alarmton detektiert ( s. Seite 3 „Verhalten im Brandfall“).
-
Seite 26: Statusabfrage Per App
| 11. Statusabfrage per App 11. Statusabfrage per App Datenübertragung starten Dank der „Smartsonic“-Technologie können alle relevanten Daten des Die App öffnen und „Testen“ Melders ( z. B. Batteriezustand oder antippen. Verschmutzungsgrad ) an die Genius Home App / Genius Pro App übertra- Das Smartphone im Abstand von gen und dort angezeigt werden. -
Seite 27: Instandhaltung
12. Instandhaltung | 12. Instandhaltung Instandhaltung durchführen Rauchwarnmelder mit einem Um die einwandfreie Funktion des weichen Tuch entstauben. Melders gewährleisten zu können, muss gemäß der DIN 14676 -1 minde- Verschmutzungen bei Bedarf mit stens 1x jährlich ( 12 Monate ± 3 Mo- einem feuchten Lappen entfer- nate ) eine Inspektion vor Ort inkl. -
Seite 28: Funktionstest Durchführen
Verschmutzung innerhalb von 15 Monaten möglich. ORANGE Blinkt 1x Negativer Selbsttestton Ende des Lebenszyklus ist erreicht. Rauchwarnmelder ersetzen. Blinkt 1x Negativer Selbsttestton Fehler wurde erkannt. Rauchwarnmelder ersetzen. Beispiele für alle unterschiedlichen Töne finden Sie auf unserer Website in den FAQs: www.hekatron-brandschutz.de/faq/... -
Seite 29: Entsorgung
DIN EN ISO 9001 und mit einen wesentlichen Beitrag zum DIN EN ISO 14001. Der Rauchwarn- Umweltschutz! melder Genius Plus / Plus X erfüllt die gesetzlichen RoHS Anforderungen Die Entsorgung über den Hausmüll und ist frei von allen verbotenen Stof- ist untersagt. -
Seite 30: Nutzungsbedingungen Und Garantie
Melders warnmelder eine typische Lebens- Inbetriebnahme des Funkmoduls: dauer von bis zu 10 Jahren. max. 2x in 10 Jahren Genius Plus und Genius Plus X Max. 1 Linien- oder Netzwerktest pro Jahr Inbetriebnahme des Rauchwarn- melders spätestens 1 Jahr nach Max. -
Seite 31: Garantie
Unsere Rauchwarnmelder erfüllen die höchsten Qualitätsansprüche. Sollten Ware, die ohne vorherige Absprache Sie dennoch einmal Grund zur Be- an Hekatron gesandt wird, wird un- anstandung haben, wenden Sie sich bearbeitet an den Absender zurück- bitte direkt an unseren Reklamations- geschickt. Hekatron behält sich vor, service: www.hekatron-brandschutz. -
Seite 32: Bestelldaten
| 17. Bestelldaten 17. Bestelldaten Verpackungseinheiten Bestellnummer Genius Plus Rauchwarnmelder in gestalteter Verpackung 31-5000020-06-xx Genius Plus-N VE30 31-5000020-16-xx Genius Plus X Rauchwarnmelder in gestalteter Verpackung 31-5000030-02-xx Genius Plus X optional erweiterbar mit Funkmodul Basis X 31-5200001-11-xx Funkmodul Pro X 31-5200001-12-xx Funkhandtaster Genius... - Seite 33 17. Bestelldaten | Zubehör Bestellnummer Netzgerät Genius 31-6100001-01-xx Blendring Genius VE30 31-4100026-01-xx Klebepadset Genius VE10 31-4100001-01-xx Klebepadset Genius VE100 31-4100001-02-xx Stecknagel VE64 31-4100016-01-xx Plombenset Genius VE32 31-4100003-01-xx Prüfgerät Genius 31-5600003-01-xx UTP 6 ( 1,7 bis 3 m ) 5600072 UTP 7 ( 2,2 bis 4 m ) 5600073 UTP 5 ( 1,5 m ) Verlängerung für UTP 6 und UTP 7 3330253...
-
Seite 34: Technische Daten
Umgebungsbedingung Feuchte bei ≤ + 40 °C 10 bis 70 % rF ( dauernd, ohne Betauung ) Aus Gründen der Sicherheit ist für den Rauchwarnmelder eine ununterbrochene Spannungsversorgung notwendig. Die optional erhältlichen Funkmodule werden über eine interne Batterie des Genius Plus X versorgt. - Seite 35 18. Technische Daten | Gewicht mit Sockel ca. 162 g Schutzart IP 40 Farbe weiß seidenmatt, ähnlich RAL 9010 Material PC-ABS Abmessungen Höhe / Durchmesser 48 mm x 104 mm Technische und farbliche Änderungen vorbehalten. Keine Haftung für Irr tümer und Druckfehler!
-
Seite 36: Index
| 19. Index 19. Index Apps Inbetriebnahme Instandhaltung Batterie 26, 29, 34 Bestimmungsgemäße Verwendung Klebepad 19, 21 Betriebsumgebungstemperatur Brandalarm Lagertemperatur 11, 24, 25 Dachschrägen Datenübertragung per App Magnethalter Mindestausstattung Eigenschaften Montage Ein- und Ausschalten Inbetriebnahme - Klebepad - Schraub-/Dübel 19, 20 - Sonderfälle 16, 17 Funktionstest... - Seite 37 19. Index | Plombe Projektierung Raucheintrittsöffnungen Reklamation Renovierungsarbeiten Selbstüberwachung „Smartsonic“ 13, 26 Statusabfrage Statussignale 24, 25 Testtaste 11, 24, 25 Verhalten im Brandfall Verschmutzungskompensation Verschmutzungsprognose Wandmontage Warntöne Statussignale Wartung Instandhaltung...
