Produktbeschreibung
• Zur Stromversorgung mit 240 mA von DALI-Betriebsgeräten
oder -Steuermodulen ohne eigene Stromversorgung
• Für Schaltschrankeinbau
• Automatische Überwachung der angeschlossenen Leuchten
• Das eingebaute Relais trennt die angeschlossenen
Betriebsgeräte über einen externen Schütz vom Netz,
wenn alle Leuchten abgeschaltet sind
• Über DALI-Kommandos werden die Betriebsgeräte
eingeschaltet und in den gewünschten Zustand gesetzt
Technische Daten
Bemessungsversorgungsspannung
220 – 240 V
Netzfrequenz
50 / 60 Hz
Leistung
5 W
Max. Ausgangsstrom DALI
240 mA
Ausgangsspannung
16 V ±5 %
Betriebstemperatur
0 ... +50 °C
Lagertemperatur
0 ... +70 °C
Schutzart
IP20
Spezifische technische Daten
Typ
DALI PS2 standby

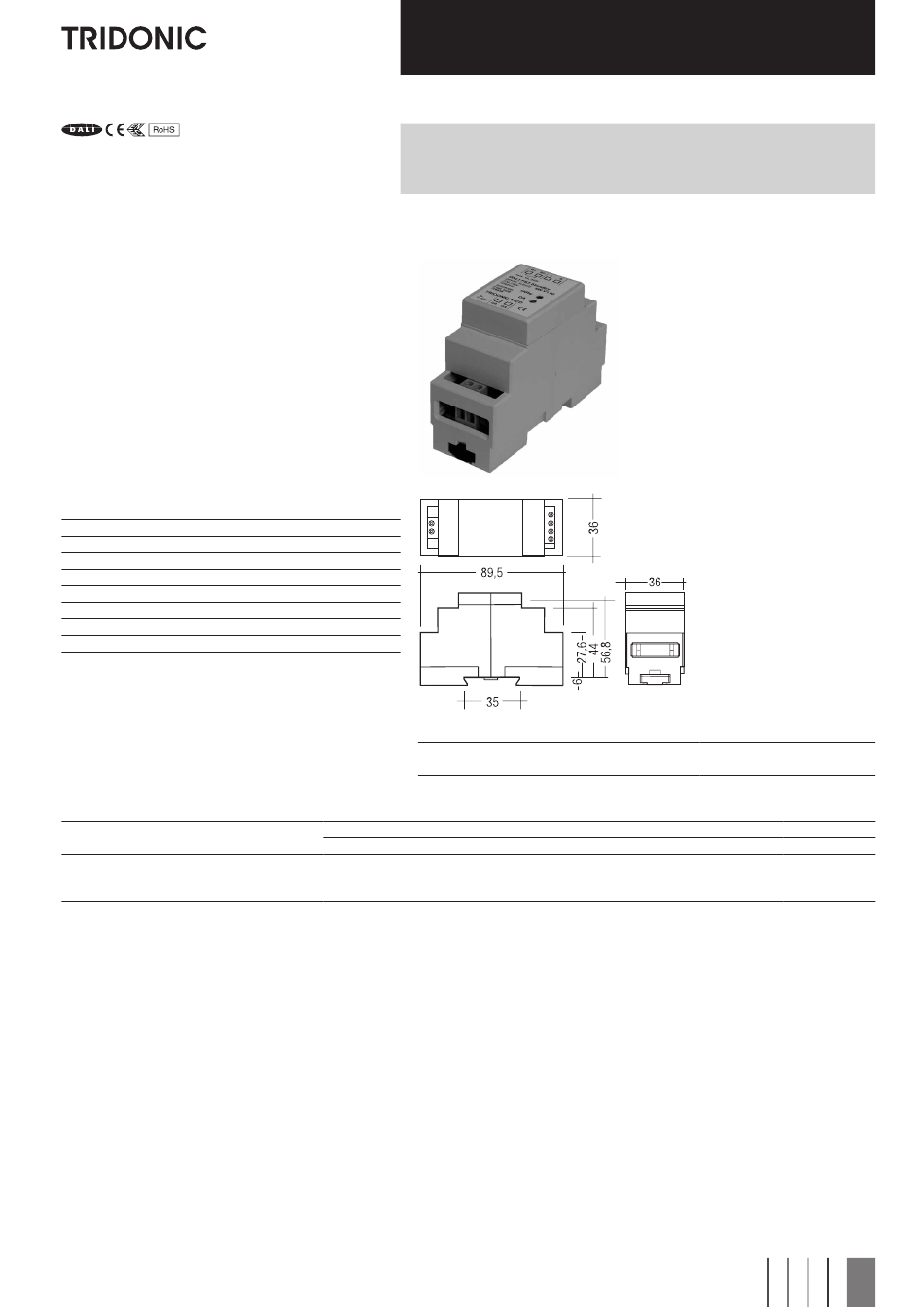

Datenblatt 07/13-CO033-0
Änderungen vorbehalten. Angaben ohne Gewähr.
luxCONTROL-Lichtsteuerungen
DALI-Steuergeräte

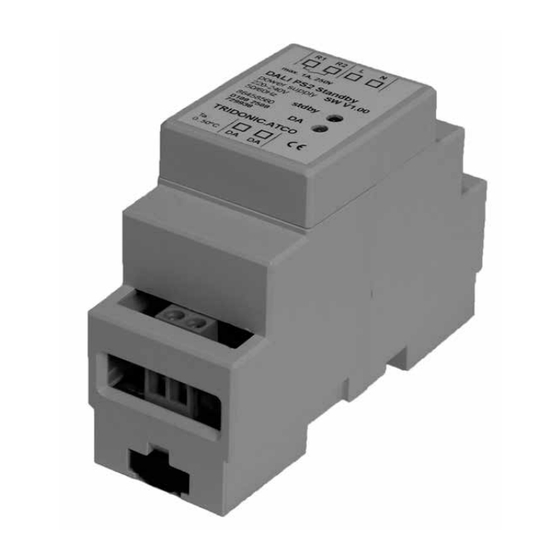

DALI PS2 standby
DALI Stromversorgung für Schaltschrankeinbau und Standby Funktion
Bestelldaten
Typ
DALI PS2 standby
Max. Schaltspannung AC
250 V
www.tridonic.com
Artikelnummer
86458560
Ausgang Relais
Max. Schaltstrom AC
DC-Schaltvermögen
1 A
bei 100-250 V
bei 50-100 V
bei 0-50 V
DC
Verpackung Karton
25 Stk.
0,3 A
DC
0,5 A
DC
1,0 A
1
