UMC-1000 Installation - NGC
5

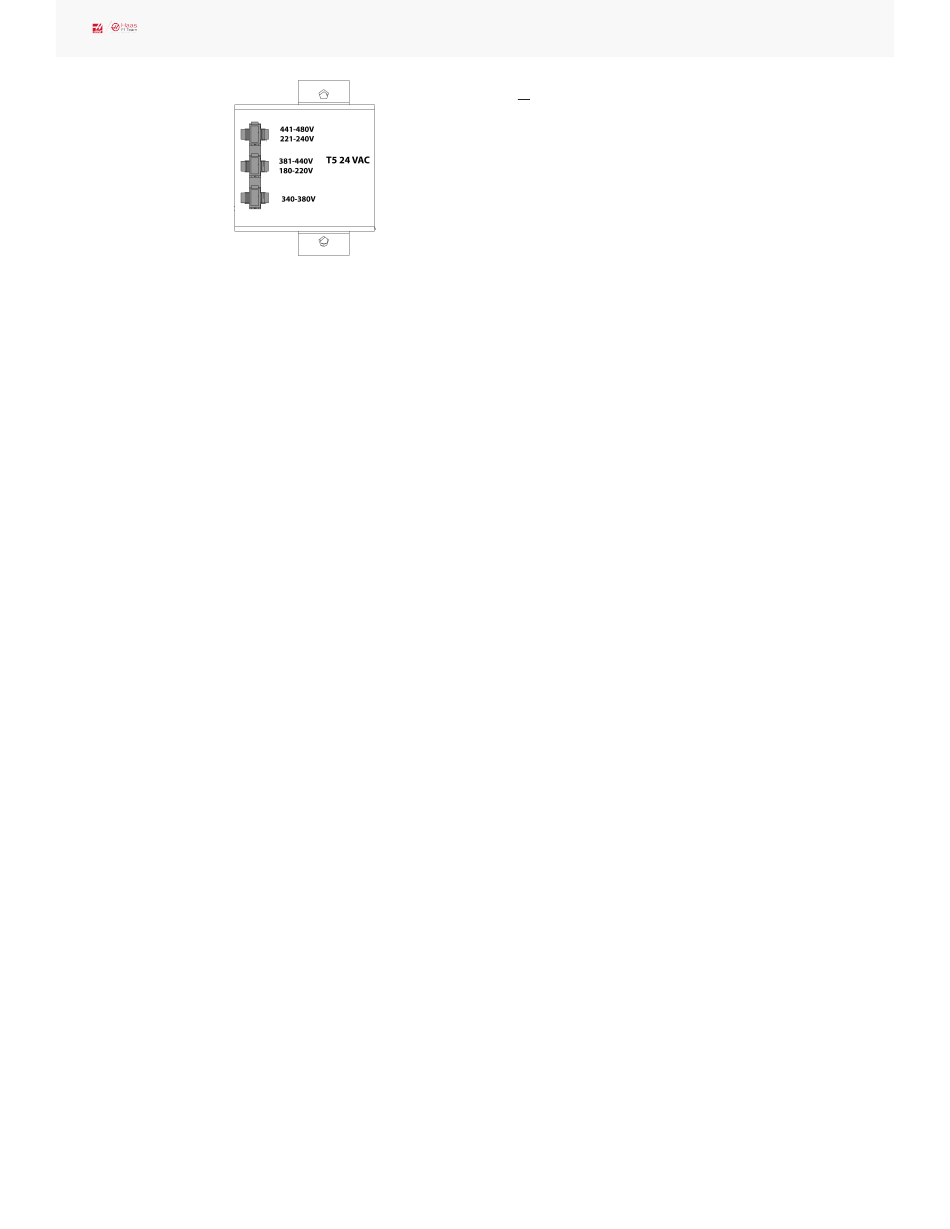

Der Transformator T5 liefert 24 VAC, die zur
Versorgung des Hauptschützes verwendet
werden. Es gibt zwei Versionen dieses
Transformators für den Einsatz an 240 und
400 V Maschinen. Der 240 V-Transformator
verfügt über zwei Eingangsanschlüsse, die
sich etwa zwei Zoll vom Transformator
entfernt befinden und die es ermöglichen,
ihn entweder an 180–220 V oder 221–240 V
anzuschließen. Benutzer, die über eine
Eingangsspannung von 220–240 V RMS
verfügen, sollten den mit 221–240 V
gekennzeichneten Anschluss verwenden,
während Benutzer mit 190–220 V
Eingangsspannung den mit 180–220 V
gekennzeichneten Anschluss verwenden
sollten. Wenn Sie nicht den richtigen
Eingangsanschluss verwenden, führt dies
entweder zu einer Überhitzung des
Hauptschützes oder zu einem Ausfall des
Hauptschützes.
Der 480 V (Option) T5 Transformator verfügt
über drei Eingangsanschlüsse, die mit
340–380 V, 381–440 V und 441–480 V
gekennzeichnet sind. Benutzer mit
340–380 V 50 Hz Leistung sollten den
340–380 V Anschluss verwenden, während
Benutzer mit 380–440 V 50 Hz Leistung den
381–440 V Anschluss verwenden sollten.
Wichtig: Stellen Sie den
Hauptleistungsschalter auf EIN. Überprüfen
Sie, ob Probleme vorliegen, wie z. B. der
Geruch von überhitzten Bauteilen oder
Rauchentwicklung. Wenn derartige
Probleme angezeigt werden, stellen Sie den
Hauptleistungsschalter sofort auf AUS und
wenden Sie sich an den Hersteller, bevor Sie
fortfahren.
Messen Sie nach dem Einschalten der
Stromversorgung die Spannung an den
unteren Klemmen des
Hauptleistungsschalters. Die Werte sollten
denen der Messungen entsprechen, bei der
die Eingangsleistung an den
Hauptleistungsschalter angeschlossen
wurde. Wenn es Probleme gibt, überprüfen
Sie die Verkabelung.
Page 10 of 27 pages
