REMKO Serie RVT
8.6 Anschluss einer übergeordneten Regelung
Die Geräte vom Typ RVT verfügen über eine in der Geräteblende verbaute Multifunktionsplatine, welche
diverse Anschlussmöglichkeiten übergeordneter Regelungen ermöglicht.

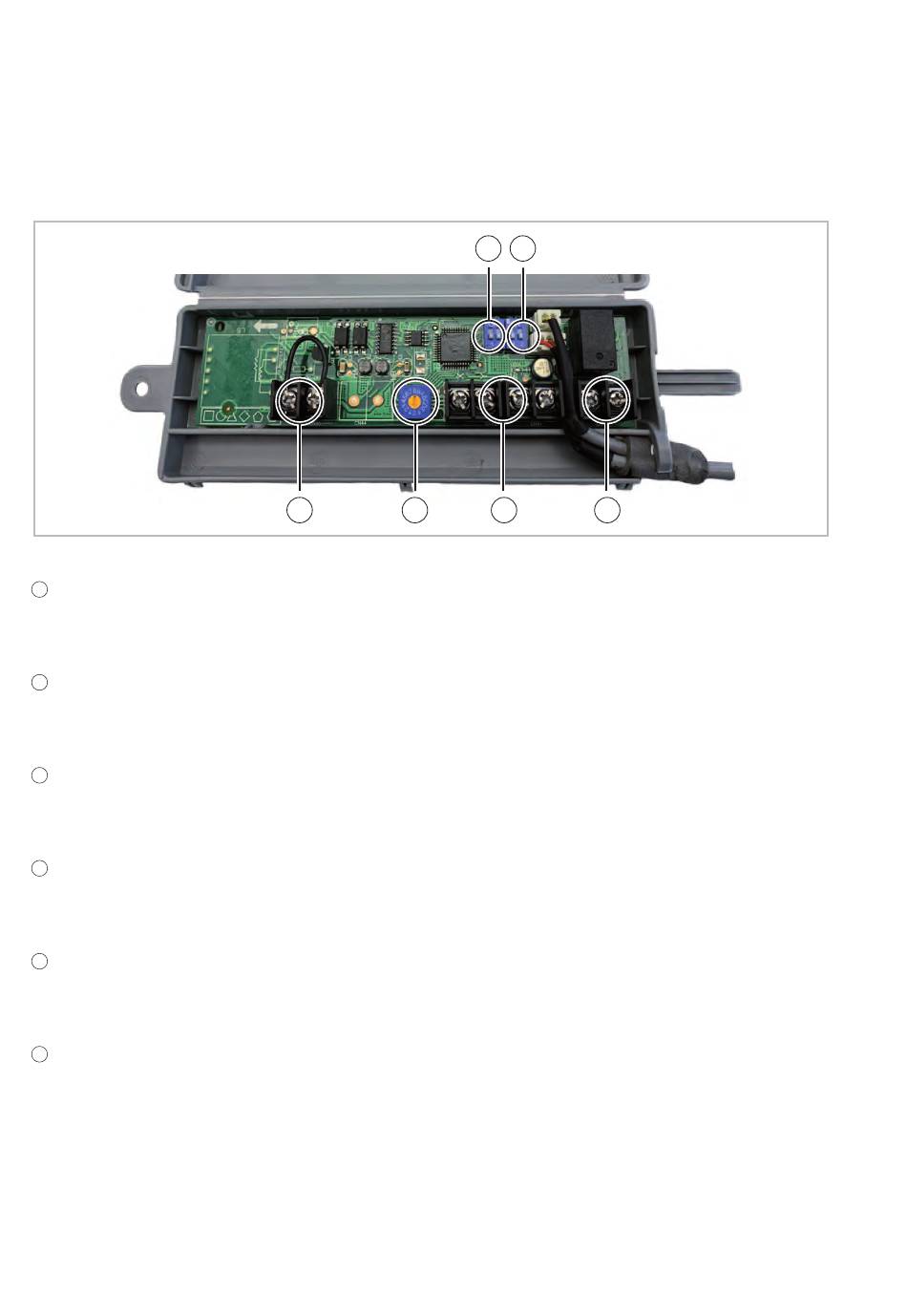

Anschlussmöglichkeiten der Multifunktionsplatine
Abb. 40: Anschlussklemmen
F1: Erweiterte Adressenvergabe
1
Mit dem Drehschalter ENC1 können die Adressen 00-15 vergeben werden, wenn beide F1 DIP-Schalter auf
„OFF" stehen. Bringen Sie die DIP-Schalter 1 und 2 in unterschiedliche Einstellungen, um bis zu 64
Adressen zu vergeben.
F2: Funktionslogik des Ein-/Aus Kontaktes
2
Stehen beide F2 DIP-Schalter auf „OFF", geht die Anlage bei geschlossenem CN46 Kontakt in Betrieb. Wird
der Kontakt CN46 geöffnet, schaltet die Anlage in auf Stand-by. Wird der Kontakt CN46 erneut geschlossen,
arbeitet die Anlage im zuletzt eingestellten Betriebsmodus.
CN46: Potentialfreier Kontakt für externes Ein- und Ausschalten
3
Werkseitig gebrückt. Bei geschlossenem Kontakt ist die Anlage im Normalbetrieb. Wird der Kontakt geöffnet,
schaltet diese in den Stand-by Modus. Erneutes Schließen des Kontaktes schaltet die Anlage in den zuletzt
eingestellten Betriebsmodus ein.
ENC3: Adressierung des Innengerätes
4
Über den Drehschalter kann dem Innengerät eine Adresse zugewiesen werden. Werkseitig ist die Adresse
auf „00" eingestellt. Verwenden Sie mehrere Geräte mit einem Smart-Control Touch Regler, so müssen diese
auf unterschiedliche Adressen eingestellt werden. Die Buchstaben A-F stehen für die Adressen 10-16.
CN41/CN42: X, Y, E Schnittstelle für übergeordnete Regelung
5
Über die X, Y und E Schnittstelle lässt sich eine übergeordnete Regelung (beispielsweise Smart-Control
Touch SC-1) anschließen. Beachten Sie hierzu die Montage- und Betriebsanleitung des jeweiligen Zubehör-
teils.
CN45: Potentialfreier Alarmkontakt
6
Im Falle einer Anlagenstörung ist dieser Kontakt geschlossen. Hier kann beispielsweise eine bauseitige
Geräteleittechnik (GLT) angeschlossen werden, um über Störungen zu informieren.
46
3
4
1
2
5
6
