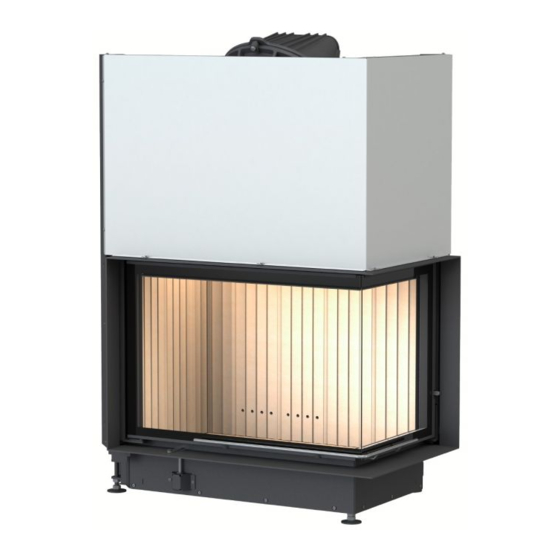

EINBAUANLEITUNG DER SCHAMOTTE ECK-KAMIN
57/82/48 STR
Bauteile
1 Bodenstein (03533)
2 Bodenstein 2 (03534)
3 Keilstein links (02281)
4 Keilstein gerade (02283)
5 Keilstein rechts (02282)
6 Seitenwandstein173-R (I013708)
7 Seitenwandstein Standard 173 (47001)
8 Eckstein 136 (I012076)
9 Eckstein 130 (I012127)
10 Seitenwandstein links 173 (I012126)
11 Seitenwandstein rechts 173 (I012125)
nicht dargestellt: Vermiculiteumlenkung
Die Umlenksteine (Material: Vermiculite) liegen im Auslieferungszustand im Gerät. Die Schamottesteine der
Brennkammer werden auf einer Palette verpackt geliefert.
Kontrollieren Sie die Lieferungen auf Vollständigkeit und Beschädigungen. Schäden / fehlende Teile
umgehend dem Lieferanten melden!
Nicht vergessen: Den Aufkleber mit der Chargennummer unbedingt auf den Produktbegleitschein des
Heizeinsatzes aufkleben!
Die Umlenkung aus dem Brennraum entfernen und
die Schamottesteine auslegen und kontrollieren.
Die Keilsteine setzen. Die Bodensteine mit
Feuerraummörtel (Art.Nr.: 900129) ausrichten.
Die einzelnen Seitenwandsteine nur mit
Mörtelpunkten gegen Verrutschen sichern! Fangen
Sie beim Einbau von beiden Seiten her an. Als letzte
Steine setzen Sie die mittleren Seitenwandsteine auf
der langen Seite. Diese Steine können Sie, wie im
Bild gezeigt, gemeinsam einklappen.
© 2017 Brunner GmbH

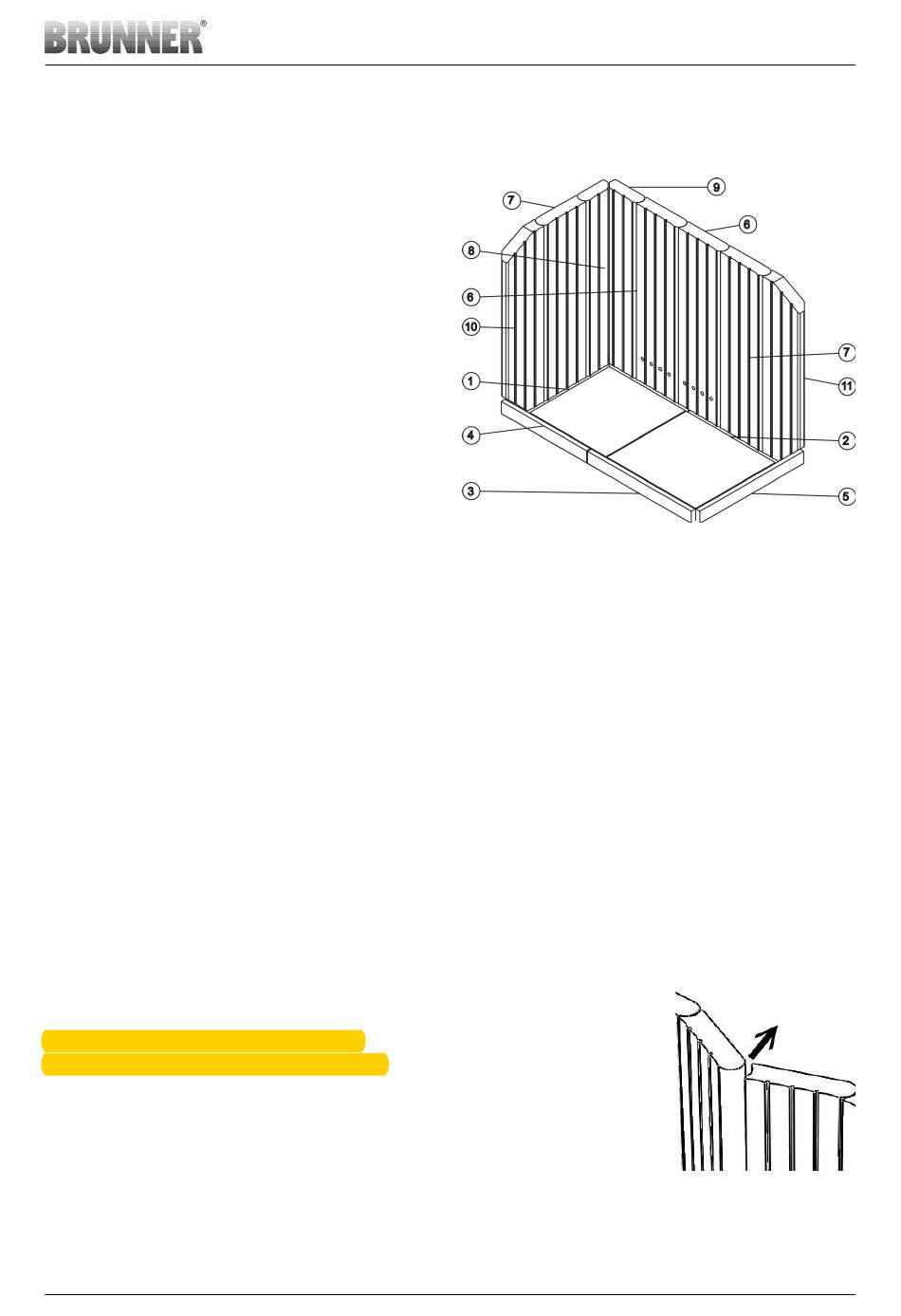

Abb. 1: Zusammenstellung der Schamottesteine Eck-
Abb. 2: Einklappen der letzten Seitenwandsteine
(1.3)
