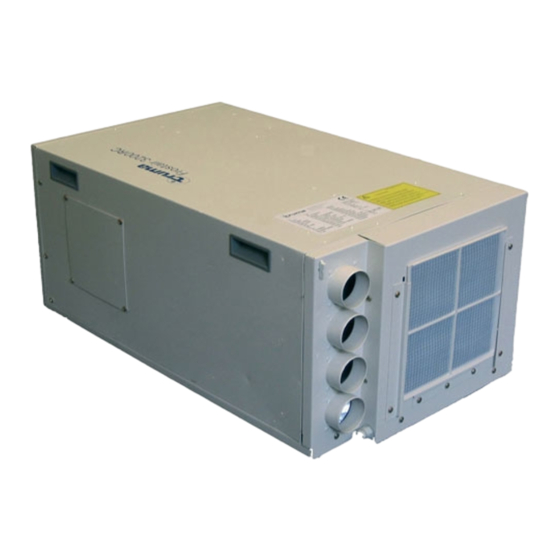

Truma Frostair 3200 RC Montageanweisung
Vorschau ausblenden Andere Handbücher für Frostair 3200 RC:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Verwendungszweck
Der Nachrüstsatz ist eine
Ergänzung zum Standard-
Flusenfilter, um eine Fein-
Reinigung der Raumluft
zu erhalten.
Um eine ordnungsgemäße
und sichere Montage zu
gewährleisten, ist vor
Beginn der Montage die-
se Anweisung sorgfältig
durchzulesen und zu be-
folgen.
Montage-
anweisung
Flusenfilter (a) an der Ge-
räte-Vorderseite nach oben
herausnehmen. 4 Schrauben
(c) herausschrauben und die
beiden Führungsschienen (b)
abnehmen.
Führungsschienen (b)
werden nicht mehr be-
nötigt.
Die 4 Schrauben (c) müssen
wieder eingeschraubt wer-
den.
Flusenfilter (a) zwischen
Filtergehäuse (d) und Partikel-
filter (e) legen.
Einbaulage beachten!
Die aufgedruckten
Pfeile auf dem Partikelfilter (e)
müssen zum Geräte-Inneren
zeigen und symbolisieren die
Strömungsrichtung der
Umluft.
Zur Montage das Filtergehäu-
se (d) auf die untere Halte-
schiene (f) stellen und oben
mit den Federn einras ten
lassen.
Das Gerät niemals
ohne Filter betreiben.
Ohne Filter kann der Ver-
dampfer verschmutzen, was
wiederum die Leistung des
Gerätes beeinträchtigt!
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
Wartung
Der Flusenfilter (a) muss
in regelmäßigen Ab-
ständen, mindestens jedoch
2 x im Jahr, gereinigt und bei
Bedarf gewechselt werden
(Art.-Nr. 40040-27200).
Den Partikelfilter (e) empfeh-
len wir jährlich zum Beginn
der Saison zu wechseln
(Art.-Nr. 40040-27000).
Zum Wechseln der Filter das
Filtergehäuse (d) oben nach
vorne ziehen und aus der
unteren Halteschiene (f)
entnehmen.
Service
Telefon
+49 (0)89 4617-2142
Telefax
+49 (0)89 4617-2159
Frostair 3200 RC
Nachrüstsatz Partikelfilter
Art.-Nr.: 40090-17000
d
info@truma.com
www.truma.com
c
f
e
a
