Laidų atjungimas

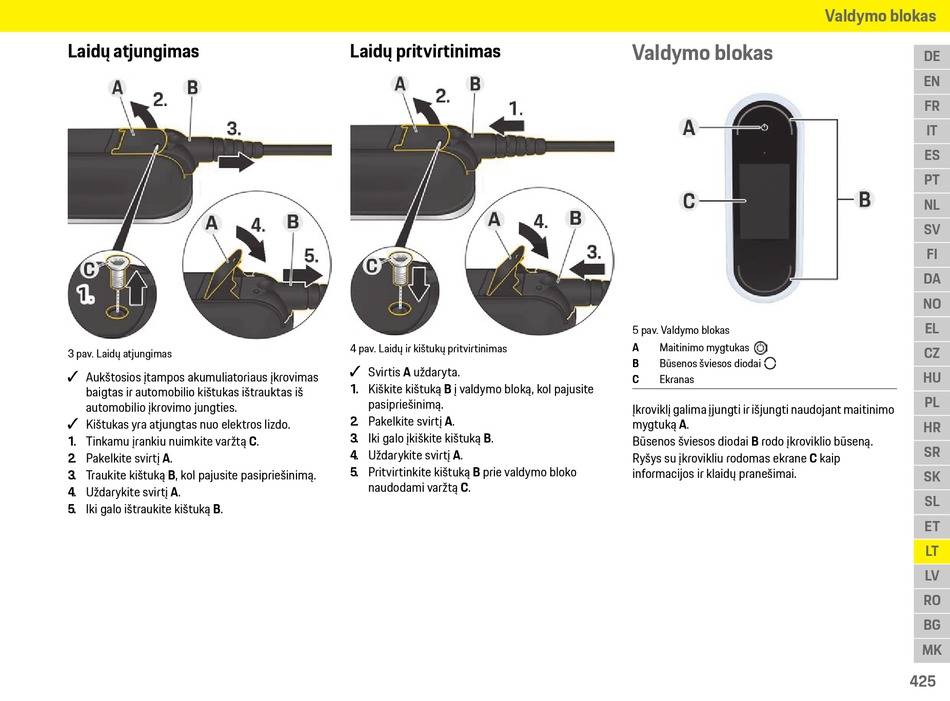

3 pav. Laidų atjungimas
b Aukštosios įtampos akumuliatoriaus įkrovimas
baigtas ir automobilio kištukas ištrauktas iš
automobilio įkrovimo jungties.
b Kištukas yra atjungtas nuo elektros lizdo.
1. Tinkamu įrankiu nuimkite varžtą C.
2. Pakelkite svirtį A.
3. Traukite kištuką B, kol pajusite pasipriešinimą.
4. Uždarykite svirtį A.
5. Iki galo ištraukite kištuką B.
Laidų pritvirtinimas
4 pav. Laidų ir kištukų pritvirtinimas
b Svirtis A uždaryta.
1. Kiškite kištuką B į valdymo bloką, kol pajusite
pasipriešinimą.
2. Pakelkite svirtį A.
3. Iki galo įkiškite kištuką B.
4. Uždarykite svirtį A.
5. Pritvirtinkite kištuką B prie valdymo bloko
naudodami varžtą C.

Valdymo blokas

5 pav. Valdymo blokas
A Maitinimo mygtukas
B Būsenos šviesos diodai
C Ekranas
Įkroviklį galima įjungti ir išjungti naudojant maitinimo
mygtuką A.
Būsenos šviesos diodai B rodo įkroviklio būseną.
Ryšys su įkrovikliu rodomas ekrane C kaip
informacijos ir klaidų pranešimai.
