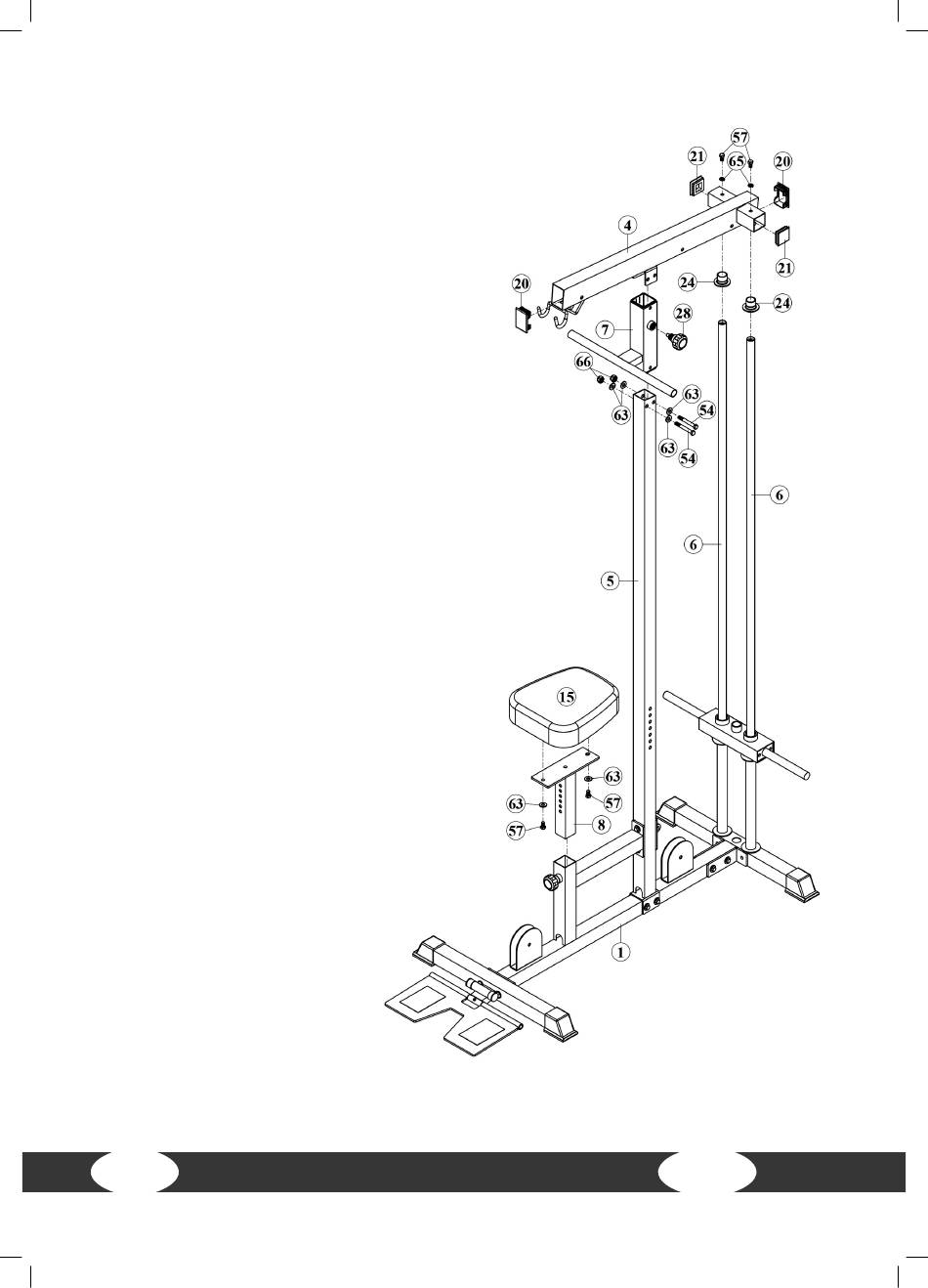

SCHRITT 3:
Oberen Rahmen montieren
1.
Stecken Sie zwei 50x75mm Endkappen (20) auf den oberen Rahmen (4).
2.
Stecken Sie zwei 50x50mm Kappen (21) auf den oberen
Rahmen (4).
3.
Schieben Sie den Verstellrahmen (7) über den Stützrahmen
(5).
4.
Befestigen Sie den oberen Rahmen (4)
an dem Stützrahmen (5) mit zwei 3/8"
X 3" Sechskantschrauben (54), vier 3/8"
Unterlegscheiben
Nylonmuttern (66).
5.
Stecken Sie die zwei Halterungen (24) auf die
Führungsstangen (6).
6.
Befestigen Sie den oberen Rahmen (4) an den
Führungsstangen (6) mit zwei 3/8" X 1" Schrauben (57) und
zwei 3/8" Unterlegscheiben (65).
7.
Befestigen Sie das Sitzpolster (15) mit zwei 3/8" X 1"
Sechskantschrauben (57) und zwei 3/8" Unterlegscheiben (63)
am Verstellrahmen für den Sitz (8).
8.
Befestigen Sie den Verstellrahmen für den Sitz (8) am
Grundrahmen (1).
14
(63)
und
zwei
3/8"
