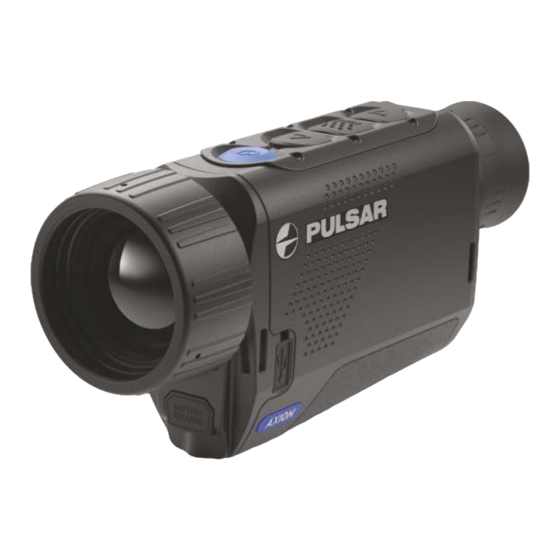

Pulsar AXION XM30S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pulsar Anleitungen
  4. Wärmebildkameras
  5. AXION XM30S
  6. Bedienungsanleitung

Pulsar AXION XM30S Bedienungsanleitung

Thermal imaging monoculars
Vorschau ausblenden Andere Handbücher für AXION XM30S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 19

Quicklinks

AXION
XM30S
Thermal Imaging Monoculars
Operating Instructions
English / Français / Deutsch / Español / Italiano / Русский

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Pulsar AXION XM30S

Inhaltszusammenfassung für Pulsar AXION XM30S

  • Seite 1 AXION XM30S Thermal Imaging Monoculars Operating Instructions English / Français / Deutsch / Español / Italiano / Русский...
  • Seite 2 Thermal Imaging Monoculars AXION English Operating Instructions Imageurs Thermiques AXION 9-16 Français Mode d'emploi Wärmebildkameras AXION 17-24 Deutsch Bedienungsanleitung Generador de imágenes térmico AXION 25-32 Español Instrucciones de uso Termovisori AXION 33-40 Italiano Istruzioni per l'uso Тепловизор AXION 31-48 Русский Инструкция...

  • Seite 3: Specifications

    * For animal object, such as a deer. Battery Pack Improvements may be made to the design and software of this product to enhance its user features. Quick-change APS3 Li-ion battery pack џ The detailed user manual is available at www.pulsar-vision.com USB charging option џ...

  • Seite 4: Using The Rechargeable Battery

    COMPONENTS AND CONTROLS USING THE RECHARGEABLE BATTERY 1. Eyepiece dioptre adjustment ring AXION thermal imagers are supplied with a 2. Down/Rec button   rechargeable APS3 Lithium-ion Battery Pack. The 3. Menu button   battery should be charged before first use. 4.
  • Seite 5 Battery charge status (see table). EXTERNAL POWER SUPPLY LED Indicator * Battery charge status External power is supplied from an external source, such as a 5V Power Bank. Battery charge from 0% to 10%. Charger not connected to the mains power supply. Attach the external power source to the device's USB connector (8).
  • Seite 6 Brightness   – by pressing the UP (4) / DOWN (2) buttons and changing the display brightness value from 0 to 20. Composition and description of the menu Contrast   – by pressing the UP (4) / DOWN (2) buttons and changing the display contrast value from 0 to 20. Mode Selection of observation mode.
  • Seite 7 Microphone Default Turning on/off the microphone Restore Factory Settings   Settings This item allows you to enable (or disable) the microphone for recording sound during video Enter the 'Default Settings' submenu   with a short press of the Menu button (3). џ...

  • Seite 8: Status Bar

    Open the submenu by pressing the Menu button (3). An icon is displayed in the upper left corner   with the remaining recording time (in hh:mm format), for џ џ example,   5:12. Select the icon   with a short press of the Menu button (3). џ...

  • Seite 9: Maintenance

    џ - if your Pulsar device is not connected to your phone but it’s already in the “My Devices” section, you may use Wi- Go to the relevant item on the menu to select a unit of measurement (metres or yards).

  • Seite 10: Troubleshooting

    (detail) is poorer. This is a feature of conditions. thermal imaging devices. Repair of the device is possible within 5 years. By following the link below you can find answers to the most frequently asked questions about thermal imaging https://www.pulsar-nv.com/glo/support/faq/79...
  • Seite 11 Des améliorations peuvent être apportées à la conception et au logiciel de ce produit pour améliorer ses Bloc batterie Li-ion APS3 à remplacement rapide fonctionnalités pour l'utilisateur. џ Une version mise à jour du mode d'emploi peut être obtenue sur le site web www.pulsar-vision.com Option de chargement USB џ...

  • Seite 12: Composants Et Commandes

    COMPOSANTS ET COMMANDES UTILISATION DE LA BATTERIE RECHARGEABLE 1. Bague de réglage de dioptre d'oculaire Les imageurs thermiques AXION sont livrés avec un bloc 2. Bouton flèche vers le bas/enregistrement   batterie ion-lithium APS3 rechargeable. La batterie doit 3. Bouton Menu   être chargée avant la première utilisation.
  • Seite 13 État de charge de la batterie (voir tableau). ALIMENTATION EXTÉRIEURE Témoin LED* État de charge de la batterie Charge de la batterie de 0 à 10%. Chargeur non raccordé à l'alimentation secteur. L'alimentation doit provenir d'une source externe, comme un chargeur 5 V. Raccordez l'alimentation externe au port USB (8) de l'appareil.
  • Seite 14 Contraste   – en appuyant sur les boutons flèche vers le haut (4) et flèche vers le bas (2) et en changeant le Composition et description du menu contraste de l'écran entre 0 et 20. Zoom numérique continu   – en appuyant sur les boutons flèche vers le haut (4) et flèche vers le bas (2) et en Mode Sélection du mode d'observation.
  • Seite 15 Microphone Paramètres Rétablissement des paramètres usine Microphone activer / désactiver   par défaut Cet élément vous permet d'activer (ou de désactiver) le microphone pour l'enregistrement du Lancez le sous-menu "Default Settings" (paramètres par défaut)   en appuyant rapidement џ   son pendant l'enregistrement vidéo.
  • Seite 16 Heure actuelle џ Configuration Cette sous-fonction vous permet de configurer le niveau approprié d'accès à votre appareil, џ Niveau de décharge de la batterie (lorsque la lunette est alimentée par le bloc batterie rechargeable) d'accès џ rendu disponible sur l'application Stream Vision. Témoin d'alimentation extérieure (lorsque la lunette est alimentée par une alimentation extérieure) џ...

  • Seite 17: Connexion Usb

    4G) sur ton téléphone pour télécharger la mise à jour; - si votre appareil Pulsar n'est pas connecté à votre téléphone mais qu'il est déjà dans la section «Mes appareils", Cette fonction désactive le transfert d'images sur l'écran, ce qui minimise l'intensité de son éclairage. Cela vous pouvez utiliser le Wi-Fi pour télécharger la mise à...

  • Seite 18: Entretien

    à propos de l'imagerie thermique vérifications et les réparations recommandées dans l'ordre indiqué sur le tableau. Si un défaut se produit qui https://www.pulsar-nv.com/glo/support/faq/79 n'est pas indiqué dans le tableau, ou si vous ne pouvez pas réparer vous-même le défaut, l'appareil doit être retourné...

  • Seite 19: Technische Daten

    *für ein Tierobjekt, wie z. B. ein Hirsch. Akkupack Es können Optimierungen am Design und an der Software dieses Produkts vorgenommen werden, um die APS3 Li-Ion Schnellwechsel-Akkupack Benutzerfunktionen zu verbessern. џ USB-Ladeoption Eine aktualisierte Version des Benutzerhandbuchs finden Sie auf der Website www.pulsar-vision.com џ...

  • Seite 20: Komponenten Und Bedienelemente

    KOMPONENTEN UND BEDIENELEMENTE VERWENDEN DES WIEDERAUFLADBAREN AKKUS 1. Okular-Dioptrieneinstellring AXION Wärmebildkameras werden mit einem 2. Taste „Down/Rec“   wiederaufladbaren APS3 Lithium-Ionen- 3. Taste „Menu“   Akkupack geliefert. Der Akku sollte vor dem ersten 4. Taste „Up/Zoom“   Gebrauch aufgeladen werden. 5.

  • Seite 21: Externe Stromversorgung

    Akkuladezustand (siehe Tabelle). Das Gerät schaltet zum Betrieb über die externe Stromversorgung um, während der APS3-Akku allmählich џ geladen wird. LED-Anzeige* Akkuladezustand Auf dem Display erscheint das Symbol einer Batterie   , das den Ladezustand in Prozent anzeigt. Akkuladung beträgt 0 % bis 10 %. Ladegerät ist nicht am Stromnetz angeschlossen. џ...

  • Seite 22: Hauptmenüfunktionen

    Zum Verlassen des Menüs halten Sie die Taste Menu (3) gedrückt oder Option 2 warten Sie 10 Sekunden auf die automatische Auswahl. Drücken und halten Sie die Taste Menu (3), um das Menü aufzurufen. џ Der anfänglich angezeigte stufenlose digitale Zoomfaktor ist x1,0, wenn das diskrete Zoom nicht aktiv ist, x2,0, Wählen Sie die Option „Modus“...
  • Seite 23 Wenn die Option NEIN ausgewählt wurde, wird die Formatierung abgebrochen und es џ Grafikhelligkeit Einstellung der Helligkeit der Symbole auf dem Display. erscheint wieder das Untermenü.   Drücken und halten Sie die Taste Menu (3), um das Menü aufzurufen. џ Die folgenden Einstellungen werden in den Auslieferungszustand zurückgesetzt, bevor sie Wählen Sie die Option „Grafikhelligkeit“...

  • Seite 24: Videoaufzeichnung Und Fotografieren Eines Beobachteten Bildes

    VIDEOAUFZEICHNUNG UND FOTOGRAFIEREN EINES BEOBACHTETEN BILDES Reparatur der Beim Verwenden des Geräts können auf dem Sensor fehlerhafte (defekte) Pixel erscheinen: d. Schadhaften h. helle oder dunkle Punkte mit konstanter Helligkeit, die im Bild sichtbar sind. AXION AXION Wärmebildkameras sind mit einer Funktion zur Videoaufzeichnung und Aufnahme eines beobachteten Pixel Wärmebildkameras bieten die Möglichkeit, fehlerhafte Pixel im Sensor programmgesteuert Bildes auf der integrierten Speicherkarte ausgestattet.

  • Seite 25: Pip-Funktion

    џ Wichtig: dem Display. - Wenn Ihr Pulsar-Gerät mit dem Telefon verbunden ist, aktivieren Sie die mobile Datenübertragung (GPRS / 3G / Gehen Sie zu dem relevanten Eintrag im Menü, um eine Maßeinheit auszuwählen (Meter oder Yards). џ 4G) auf Ihrem Handy um das Update herunterzuladen.

  • Seite 26: Wartung

    FEHLERBEHEBUNG gestellten Fragen über die Wärmebildtechnik https://www.pulsar-nv.com/glo/de/service/faq/94 In dieser Tabelle finden Sie alle Probleme, die beim Betrieb des Geräts auftreten können. Führen Sie die empfohlenen Prüfungen und Reparaturen in der Reihenfolge durch, wie sie in der Tabelle aufgeführt sind. Sollte ein Defekt auftreten, der nicht in der Tabelle vorhanden ist oder wenn Sie den Defekt nicht selbst beheben können, sollte das Gerät zur Reparatur zurückgesendet werden.

  • Seite 27: Especificaciones

    Pueden realizarse mejoras al diseño y software de este producto para mejorar sus funciones del usuario. Paquete de pilas de ion de litio APS3 de cambio rápido џ Una versión actualizada del Manual de usuario puede encontrarse en el sitio web www.pulsar-vision.com Opción de carga por USB џ...

  • Seite 28: Componentes Y Controles

    COMPONENTES Y CONTROLES USO DE LA BATERÍA RECARGABLE 1. Anillo de ajuste de dioptrías de visor Los generadores de imágenes térmicos AXION se 2. Botón Down/Rec (Abajo/Rec)   suministran con un paquete de pilas de ion de litio 3. Botón Menú   recargables APS3.

  • Seite 29: Alimentación Eléctrica Externa

    Seleccione el modo necesario en la sección CALIBRACIÓN del menú   . џ No utilice el cargador se se ha modificado o dañado. Modo M (manual). Fijar la tapa de la lente y pulsar brevemente el botón de ON (ENCENDIDO) (5). Tras completar џ џ...
  • Seite 30 Contraste   : pulsando los botones UP (ARRIBA) (4) / DOWN (ABAJO) (2) y cambiando el valor del contraste de la Composición y descripción del menú pantalla de 0 a 20. Régimen Zoom digital suave   : pulsando los botones UP (ARRIBA) (4) / DOWN (ABAJO) (2) y cambiando el valor del zoom Selección del modo de observación.
  • Seite 31 Micrófono Configuración Restaurar los ajustes de fábrica Activar/Desactivar el micrófono   predeterminada Entre en el submenú «Configuración predeterminada»   pulsando brevemente el botón Este elemento le permite activar (o desactivar) el micrófono para grabar sonido durante la џ Menú (3). grabación de video.

  • Seite 32: Barra De Estado

    Eliminación de Al utilizar el dispositivo, pueden aparecer píxeles defectuosos (rotos) en el sensor: es decir, GRABACIÓN DE VÍDEO Y FOTOGRAFÍA DE UNA IMAGEN OBSERVADA píxeles puntos brillantes u oscuros de brillo constante que son visibles en la imagen. Los generadores defectuosos de imágenes térmicos AXION ofrecen la posibilidad de eliminar cualquier píxel defectuoso en Los generadores de imágenes térmicos AXION están equipados con una función para la grabación de vídeo y...

  • Seite 33: Conexión Usb

    џ - si su dispositivo Pulsar está conectado al móvil, active transferencia de datos móviles (GPRS / 3G / 4G) en tu Antes de aparecer en la pantalla, se redondea un valor de distancia hacia arriba o hacia abajo a 5 metros para џ...

  • Seite 34: Mantenimiento

    Si se produce un defecto que no está generación de imágenes térmicas: https://www.pulsar-nv.com/glo/support/faq/79 incluido en la tabla, o si no puede reparar el defecto usted mismo, deberá devolver el dispositivo para su reparación.

  • Seite 35: Caratteristiche Distintive

    E' possibile effettuare miglioramenti relativi a design e software di questo prodotto per aumentare le sue Gruppo batteria proprietà di utilizzo. Gruppo batteria agli ioni di litio APS3 a cambio rapido џ Una versione aggiornata del Manuale d'uso è disponibile sul sito web www.pulsar-vision.com Opzione di ricarica USB џ...

  • Seite 36: Componenti E Comandi

    COMPONENTI E COMANDI USO DELLA BATTERIA RICARICABILE 1. Ghiera per regolazione diottrica dell'oculare I termovisori AXION sono dotati di un gruppo batteria 2. Tasto Down/Rec (Giù/Reg)   agli ioni di litio APS3 ricaricabile. La batteria deve 3. Tasto menu   essere caricata prima del primo utilizzo.

  • Seite 37: Funzionamento

    Stato di carica della batteria (vedi tabella) Un'icona di una batteria   apparirà sul display indicando la sua carica in percentuale. џ Indicatore LED* Stato di carica della batteria Se il dispositivo funziona con la fonte di alimentazione esterna e la batteria APS3 non è collegata, viene џ...
  • Seite 38 Luminosità   – premere brevemente i tasti UP (SU)(4)/DOWN (GIU') (2) e modificare la luminosità del display da 0 Composizione e descrizione del menu a 20. Mode Selezione della modalità di osservazione. Il visore termico dispone di quattro modalità di Contrasto  ...
  • Seite 39 Se è stata selezionata l'opzione Yes (Si), apparirà il messaggio "Do you want to restore џ Microphone Microfono acceso/spento default settings?" (Vuoi ritornare alle impostazioni di predefinite?) unitamente alle opzioni (Microfono) Questa voce consente di abilitare (o disabilitare) il microfono per la registrazione dell'audio Yes (Si) e No.

  • Seite 40: Barra Di Stato

    Defective Pixel Durante l'uso del dispositivo possono apparire sul sensore pixel difettosi (rotti), ovvero punti VIDEOREGISTRARE E FOTOGRAFARE UN'IMMAGINE OSSERVATA Repair chiari o scuri di luminosità costante che sono visibili sull'immagine. I termovisori AXION (Eliminazione di offrono la possibilità di rimuovere sistematicamente i pixel difettosi sul sensore, nonché di I termovisori AXION sono dotati di una funzione per videoregistrare e fotografare un'immagine osservata su una pixel difettosi) annullare qualsiasi cancellazione.
  • Seite 41 1 metro per quelle più piccole. - se il tuo dispositivo Pulsar non è collegato al telefono ma è già nella sezione "I miei dispositivi", puoi utilizzare il Per uscire dalla modalità Telemetro, premere il tasto Menu (3) brevemente, o attendere 10 secondi per l'uscita џ...

  • Seite 42: Manutenzione

    Seguendo il link sotto, potete trovare risposte alle domande più frequenti sulla controlli e le riparazioni raccomandati nell'ordine mostrato nella tabella. In caso di difetto non elencato nella termovisione https://www.pulsar-nv.com/glo/support/faq/79 tabella, o qualora fosse impossibile riparare il difetto, il dispositivo deve essere reso per la riparazione.

  • Seite 43: Технические Характеристики

    * объект - животное типа «олень» Battery Pack Для улучшения потребительских свойств изделия в его конструкцию и программное обеспечение могут Быстросменные Li-Ion блоки питания APS3 вноситься усовершенствования. џ Актуальную версию инструкции по эксплуатации Вы можете найти на сайте www.pulsar-vision.com Возможность зарядки от USB џ...
  • Seite 44 ЭЛЕМЕНТЫ ПРИБОРА И ОРГАНЫ УПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ 1. Кольцо диоптрийной подстройки окуляра Тепловизоры AXION поставляются с перезаряжаемой литий-ионной батареей Battery Pack АPS3. Перед 2. Кнопка Down/Rec   первым использованием батарею следует зарядить. 3. Кнопка Menu   Зарядка батареи 4. Кнопка Up/Zoom   5.
  • Seite 45 Индикация LED* Статус аккумуляторной батареи Прибор переключится на работу от внешнего питания, при этом батарея АPS3 будет постепенно џ подзаряжаться. Заряд батареи составляет от 0 до 10%; Зарядное устройство не подключено к сети питания. На дисплее появится пиктограмма батареи   со...
  • Seite 46 Состав и описание меню Яркость   – нажатием кнопок Up (4) / Down (2) и изменяйте значение яркости дисплея от 0 до 20. Контраст   – нажатием кнопок Up (4) / Down (2) и изменяйте значение контраста изображения от 0 до 20. Режим...
  • Seite 47 Если выбран вариант «Да», на дисплее появится сообщения «Вы хотите вернуться к џ Микрофон Включение/выключение микрофона настройкам по умолчанию?» и варианты «Да» и «Нет». Выберите вариант «Да» для   Данный пункт позволяет включить (или отключить) микрофон для осуществления форматирования карты памяти. записи...
  • Seite 48 ВИДЕОЗАПИСЬ И ФОТОСЪЕМКА НАБЛЮДАЕМОГО ИЗОБРАЖЕНИЯ Лечение Во время эксплуатации прибора на сенсоре возможно появление дефектных (т.н. «битых» “битых”) пикселей, т.е. ярких либо темных точек с постоянной яркостью, видимых на Тепловизоры Axion имеют функцию видеозаписи и фотосъемки наблюдаемого изображения на пикселей изображении.

  • Seite 49: Технический Осмотр

    данных (GPRS / 3G / 4G), чтобы загрузить обновление; для меньших - до 1 м. - если ваше устройство Pulsar не подключено к вашему телефону, но оно уже находится в разделе «Мои Для выхода из режима дальномера кратко нажмите кнопку Menu (3) либо подождите 10 сек для...

  • Seite 50: Техническое Обслуживание

    исправление По ссылке вы можете найти ответы на наиболее часто задаваемые вопросы о Тепловизор не Батарея полностью разрядилась. Зарядите батарею. включается. тепловидении https://www.pulsar-nv.com/glo/ru/podderzka/tchasto-zadavaemye-voprosy/91 Не работает от Поврежден кабель USB. Замените кабель USB. внешнего источника питания. Разряжен источник внешнего питания. Зарядите источник внешнего питания...
