Montage- und Betriebsanleitung
Kaskadenmanager WCM-KA 2.0
3 Produktbeschreibung

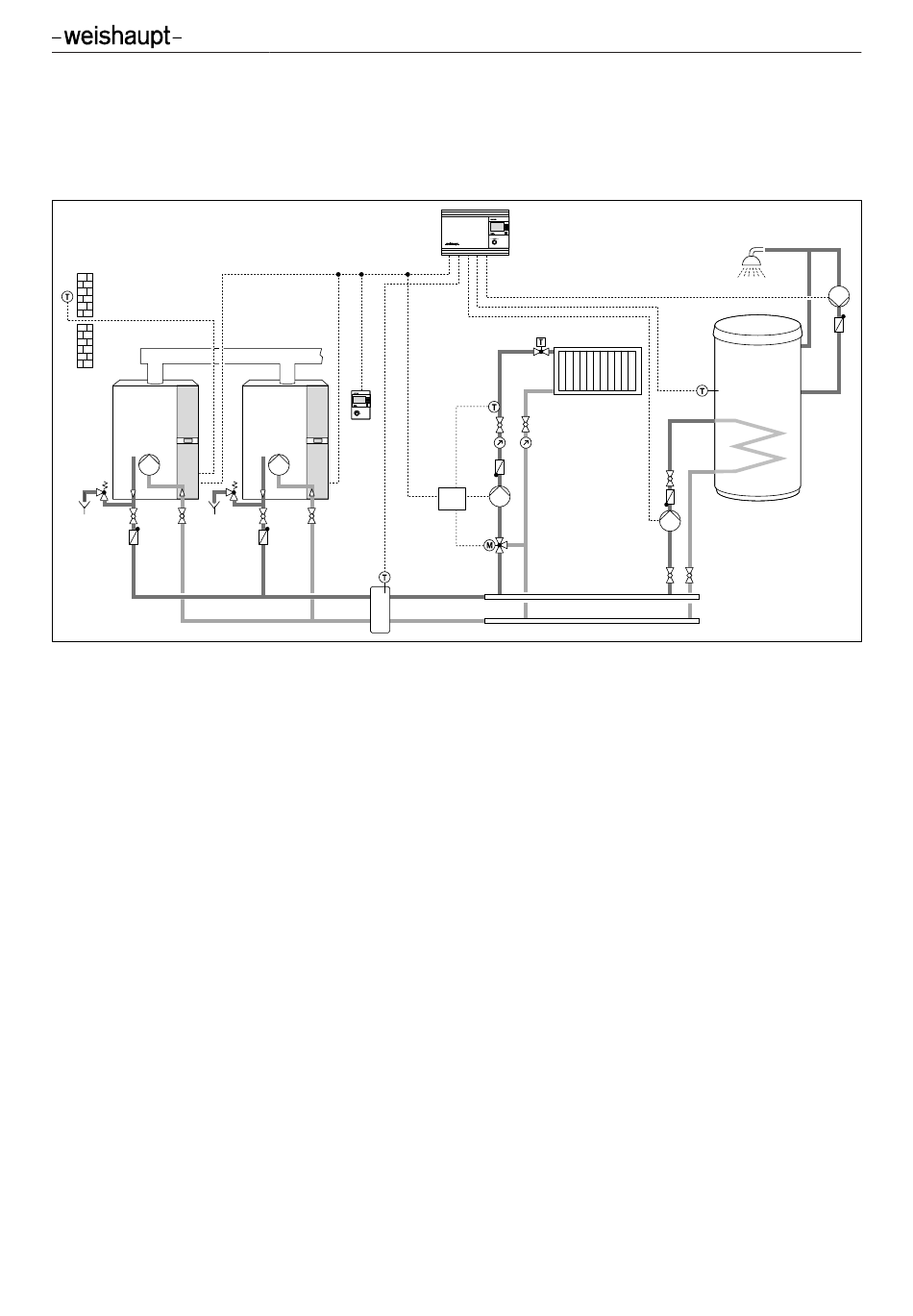

3.2.2 Warmwasser-Ladung mit allen Geräten
Der Warmwasser-Ladekreis wird dem Kaskadenmanager WCM-KA zugeordnet. Der
Warmwasser-Fühler wird am Kaskadenmanager WCM-KA an Klemme B23 ange-
schlossen.
WCM-KA
WTC ... #B
WCM-
M11
FS
WCM-
EM
B22
WCM-FS Fernbedienstation
WCM-EM Erweiterungsmodul
WCM-KA Kaskadenmanager
B1 Außenfühler
B6 Vorlauffühler
B22 Weichenfühler
B23 Warmwasser-Fühler
HK Heizkreis
M1 Pumpe Heizkreis
M4 Mischventil
M11 Umwälzpumpe
HK
B6
M1
M4
10-111
B23
MFA
VA
