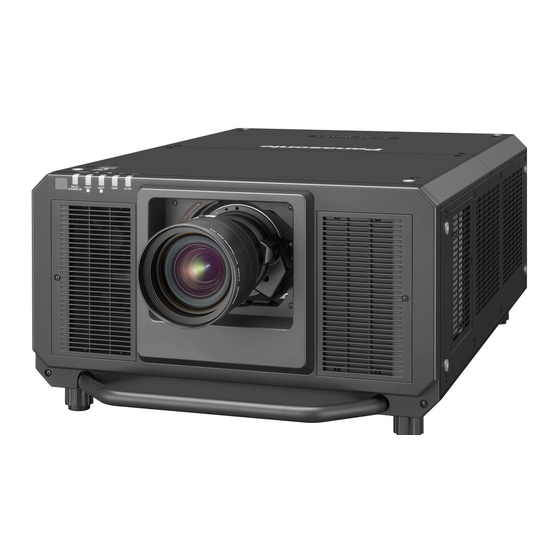

Seite 1 Modell Nr. PT-RS30K Das Projektionsobjektiv ist separat verkäuflich. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 3.03 und höher. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Taiwan PT-RZ31KT z für Indien...
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschluss des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Vorsichtsmaßnahmen beim Transport Bei Anzeige des Bildschirms für Vorsichtsmaßnahmen bei der Aufstellung Ersteinstellungen Vorsichtsmaßnahmen bei der Aufstellung des Einstellungen vornehmen und Elemente Projektors auswählen...
Seite 3 Inhalt Menü [BILD] Menü [ANZEIGE OPTION] [BILDMODUS] [COLOR MATCHING] [KONTRAST] [GROSSBILD-KORREKTUR] [HELLIGKEIT] [BILD-EINSTELLUNGEN] [FARBE] [AUTOMATISCHE SIGNALANPASSUNG] [TINT] [AUTO SETUP] [FARBTON] [EINSTELLUNG BACKUP-EINGANG] [GAMMA] [SIMULTAN-EINGANG EINSTELLUNG] [SYSTEM DAYLIGHT VIEW] [RGB IN] [BILDSCHÄRFE] [DVI-D IN] [RAUSCHUNTERDRÜCKUNG] [HDMI IN] [DYNAMISCHER KONTRAST] [DIGITAL LINK IN] [FARBRAUM] [SDI IN] [SYSTEM AUSWAHL]...
Seite 4 Inhalt Kapitel 7 Anhang Menü [LISTE DER REGISTRIERTEN SIGNALE] Technische Informationen Registrierung neuer Signale PJLink-Protokoll Umbenennen des registrierten Signals Verwenden der Art-Net-Funktion Löschung des registrierten Signals Steuerungsbefehle via LAN Schützen des registrierten Signals <SERIAL IN>/<SERIAL OUT>-Anschluss Erweiterungssignalsperrbereich <REMOTE 2 IN>-Anschluss Voreinstellung Zweifensteranzeige-Kombinationsliste Menü...
Seite 5: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 6 (für andere Länder oder Regionen) Dieser Projektor ist als ein Laserprodukt der Klasse 1 eingestuft und entspricht IEC/EN 60825-1:2014. TQFX340 Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 6 - DEUTSCH...
Seite 7 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 8 Wichtige Hinweise zur Sicherheit WARNUNG: r GEBRAUCH/INSTALLATION Stellen Sie den Projektor nicht auf weiche Unterlagen, wie Teppiche oder Schaumgummimatten. Dadurch kann sich der Projektor überhitzen, was zu Verbrennungen oder einem Brand führen kann, der Projektor kann zudem beschädigt werden. Den Projektor nicht an feuchten oder staubigen Orten oder an Orten aufstellen, an denen er in Kontakt mit öligem Rauch oder Dampf kommen kann.
Seite 9 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 10 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 11: Anzeigen Von 3D-Videos
Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Bringen Sie die Luftfiltereinheit nicht in feuchtem Zustand an.
Seite 12: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) 12 - DEUTSCH...
Seite 13 SOLID SHINE ist eine Marke der Panasonic Corporation. f Windows, Internet Explorer und Microsoft Edge sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. f Mac, macOS und Safari sind Marken der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
Seite 14: Funktionen Des Projektors
Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. Hohe Luminanz und hoher Kontrast 1. Stellen Sie den Projektor auf. (x Seite 33) ▶ Mit dem hoch leistungsfähigen optischen System, das die Leistung der Festkörperlichtquelle maximiert, und dem 2.
Seite 15: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. DEUTSCH - 15...
Seite 16: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Transportieren Sie den Projektor mit vier oder mehr Personen. Bei Nichtbeachtung kann der Projektor herabfallen, was zu Schäden oder einer Verformung des Projektors oder zu Verletzung führen kann. f Wenn Sie den Projektor transportieren, halten Sie ihn sicher an den Griffen an Vorder- und Rückseite fest und vermeiden Sie übermäßige Vibrationen und Stöße.
Seite 17: Vorsichtsmaßnahmen Bei Der Aufstellung Des Projektors
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rScharfeinstellung Das Projektionsobjektiv für hohe Klarheit wird von der Lichtquelle thermisch beeinträchtigt; daher ist die Bildschärfe direkt nach dem Einschalten des Projektors instabil. Es wird empfohlen, die Scharfstellung durchzuführen, wenn das Fokustestbild 30 Minuten angezeigt wurde. Einzelheiten zum Testbild finden Sie unter „Menü...
Seite 18 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Befestigen Sie den Projektor nicht mit den Schraubenlöchern für Ringbolzen (4 Positionen auf jeder Seite) oben, rechts, links und hinten an einer Halterung. f Wenn Sie den Projektor auf andere Weise als in Bodeninstallation unter Verwendung der einstellbaren Füße installieren und verwenden, entfernen Sie die einstellbaren Füße (4 Positionen) und verwenden Sie die sechs Schraubenlöcher, um den Projektor an einer Halterung zu befestigen (wie in der Abbildung gezeigt).
Seite 19 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Verhindern Sie, dass Heizungs- und Kühlungsluft aus Klimaanlagen direkt auf die Belüftungsöffnungen (Einlass und Auslass) des Projektors geblasen wird. Wenn die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) angebracht ist 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger...
Seite 20: Sicherheit
Ändern Sie Ihr Passwort regelmäßig. Ein Passwort kann im Menü [SICHERHEIT] → [SICHERHEITS PASSWORT ÄNDERN] eingestellt werden. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
Seite 21: Digital Link
„XTP-Transmitter“ von Extron Electronics), die denselben HDBaseT -Standard nutzen. Die Geräte anderer Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der Panasonic-Website (https:// panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden.
Seite 22 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBewegen Sie den Projektor nicht, solange er in Betrieb ist, und setzen Sie ihn keinen Vibrationen oder Stößen aus. Andernfalls verkürzt sich möglicherweise die Lebensdauer des eingebauten Motors. rLichtquelle Die Lichtquelle des Projektors besteht aus Lasern und weist folgende Eigenschaften auf. f Abhängig von der Betriebstemperatur verringert sich die Luminanz der Lichtquelle.
Seite 23: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Objektivöffnungsabdeckung <1> (N2QAYB001052 [N2QAYB001176]) (1GE1RZ21K) (beim Kauf am Produkt angebracht) CD-ROM <1>...
Seite 24: Sonderzubehör
übertragen, z. B. Firmenlogos, die zu Beginn der Projektion angezeigt werden sollen. Hinweis f Die „List of Compatible Device Models“ für Flachbildschirme, die mit der „Multi Monitoring & Control Software“ kompatibel sind, kann von der Panasonic-Website (https://panasonic.net/cns/prodisplays/) heruntergeladen werden. Sonderzubehör Sonderzubehör (Produkt- Modell Nr.
Seite 25: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein Trageband kann abhängig von der Verwendung angebracht werden. Fernbedienungsanzeige 13 <SHUTTER>-Taste Blinkt, wenn eine beliebige Taste auf der Fernbedienung Wird zum vorübergehenden Ausschalten des Bildes verwendet. gedrückt wird.
Seite 26: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit. f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Schwingen Sie nicht die Fernbedienung am Trageband hängend umher. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung.
Seite 27 Kapitel 1 Vorbereitung — Über Ihren Projektor Filteranzeige <FILTER> 12 Luftaustrittsöffnung Zeigt den Status der Luftfiltereinheit an. 13 Bedienfeld (x Seite 28) Einstellbare Füße 14 Anschlüsse (x Seite 29) Zur Einstellung des Projektionswinkels. 15 Sicherheitssteckplatz Lüftungseingang Dieser Sicherheitssteckplatz ist mit Kensington- Schraubenlöcher für Ringbolzen Sicherheitskabeln kompatibel.
Seite 28: Bedienfeld
Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Einschalttaste <b> 11 <MENU>-Taste Stellt den Projektor auf den Projektionsmodus ein, wenn der Zeigt das Hauptmenü an oder blendet es aus. (x Seite 82) <MAIN POWER>-Schalter am Projektor auf <ON> eingestellt ist Kehrt zum vorherigen Menü...
Seite 29: Anschlüsse
Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <REMOTE 1 IN>-Anschluss/<REMOTE 1 OUT>-Anschluss <MULTI PROJECTOR SYNC OUT>-Anschluss/<3D SYNC 2 OUT>-Anschluss (Doppelfunktion) Mit diesen Anschlüssen wird in einer Umgebung mit mehreren Projektoren die Fernbedienung für die serielle Steuerung Dieser Anschluss wird verwendet, um mehrere Projektoren angeschlossen.
Seite 30: Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 31: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Die Fernbedienung mit einem Kabel am Projektor anschließen Wenn Sie mehrere Projektoren mit einer einzelnen Fernbedienung steuern, verwenden Sie im Handel erhältliche Kabel mit M3-Stereo-Ministeckern zur Verbindung mit den Anschlüssen <REMOTE 1 IN>/<REMOTE 1 OUT> der Projektoren.
Seite 32: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 32 - DEUTSCH...
Seite 33: Kapitel 2 Erste Schritte - Einrichtung
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 120 V Wechselstrom und 200 V bis 240 V Wechselstrom betrieben werden. Eine geerdete Steckdose, die 30 A unterstützt, wird benötigt, wenn der Projektor mit 200 V bis 240 V Wechselstrom betrieben wird.
Seite 34 Kapitel 2 Erste Schritte — Einrichtung Hochformateinstellung und Projektion nach vorne Hochformateinstellung und Projektion von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] Nehmen Sie die Einstellung ent- Nehmen Sie die Einstellung ent- [TISCH/DECKE] [TISCH/DECKE] sprechend dem zu projizierenden sprechend dem zu projizierenden Bild vor.
Seite 35: Projektionsabstand Des Projizierten Bilds
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand des projizierten Bilds Installieren Sie den Projektor unter Bezugnahme auf die Projektionsgröße und den Projektionsabstand. Bildgröße und Bildposition können an die Größe und Position der Projektionsfläche angepasst werden. Wenn das Festobjektiv (Modell-Nr.: ET-D75LE95, ET-D75LE90) verwendet wird, unterscheidet sich das Projektionsverhältnis zwischen der Projektionsfläche und dem Projektor von dem anderer Objektive.
Seite 36 Kapitel 2 Erste Schritte — Einrichtung r Festobjektiv (Modell-Nr.: ET-D75LE95, ET-D75LE90) Projiziertes Bild Projektionsfläche Projektionsfläche (Einheit: m) Projizierte Bildhöhe Projizierte Bildbreite Projektionsgröße des Bildes Projektionsabstand (von der Projektionsfläche zur Spiegelreflexionsoberfläche Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur Oberfläche des Objektivs) Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur vorderen Ober- fläche des Projektors)
Seite 37 Kapitel 2 Erste Schritte — Einrichtung [GEOMETRIE]-Projektionsbereich [V-TRAPEZKORREKTUR] (von der Seite aus betrachtet) [H-TRAPEZKORREKTUR] (von oben aus betrachtet) Projektionsfläche Projektionsfläche Vertikale Kreisbogenkorrektur (von der Seite aus betrachtet) Horizontale Kreisbogenkorrektur (von oben aus betrachtet) Projektionsabstand Projektionsabstand Lichtbogenradius Lichtbogenradius Projektionsfläche Projektionsfläche Lichtbogenmitte Lichtbogenmitte Projektionsfläche Projektionsfläche Projektionsabstand...
Seite 38 Kapitel 2 Erste Schritte — Einrichtung Standardstatus Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR- wird verwendet gemeinsam verwendet REKT.] wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Tra- Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- pezkorrektur Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3...
Seite 39 Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. Für PT-RZ31K r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Objektivtyp Zoomobjektiv...
Seite 40 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 0,924-1,10:1 1,30-1,67:1 1,67-2,41:1 2,41-4,66:1 4,62-7,38:1 7,34-13,8:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
Seite 41 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,12-1,32:1 1,56-2,01:1 2,00-2,90:1 2,89-5,60:1 5,55-8,86:1 8,82-16,6:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
Seite 42 Kapitel 2 Erste Schritte — Einrichtung Für PT-RS30K r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,01-1,19:1 1,41-1,81:1 1,80-2,61:1 2,60-5,05:1 5,00-7,99:1 7,95-14,9:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max.
Seite 43 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,01-1,19:1 1,41-1,81:1 1,81-2,61:1 2,61-5,05:1 5,00-7,99:1 7,96-15,0:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
Seite 44 Kapitel 2 Erste Schritte — Einrichtung Formel zum Berechnen des Projektionsabstands pro Projektionsobjektiv Um eine Projektionsgröße zu verwenden, die nicht in diesem Handbuch aufgeführt ist, prüfen Sie die Projektionsgröße SD (m) und verwenden Sie die entsprechende Formel, um den Projektionsabstand zu berechnen.
Seite 45: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte — Einrichtung Für PT-RS30K r Zoomobjektiv Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält- Seitenver- hältnis Min. (LW) Max. (LT) 1,01 - 1,19:1 = 0,8150 x SD - 0,0566 = 0,9764 x SD - 0,0736 ET-D75LE6 1,01 - 1,19:1 16:9 = 0,8877 x SD - 0,0566 = 1,0636 x SD - 0,0736...
Seite 46: Kapitel 2 Erste Schritte - Anbringen/Abnehmen Des Projektionsobjektivs (Optional)
Bevor Sie das Projektionsobjektiv anbringen, nehmen Sie den Objektivdeckel ab, der am Projektionsobjektiv angebracht ist. f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic hergestellt wurden. Verwenden Sie unbedingt die für diesen Projektor vorgesehenen Projektionsobjektive.
Seite 47: Abnehmen Des Projektionsobjektivs
Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) Lösen Sie die Befestigungsschraube der Objektivöffnungsabdeckung. (Abb. 1) f Drehen Sie die Befestigungsschraube der Objektivöffnungsabdeckung mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn, bis sie sich frei dreht. Entfernen Sie die Objektivöffnungsabdeckung. (Abb. 2) f Halten Sie den Objektiventriegelungsknopf gedrückt und drehen Sie die Objektivöffnungsabdeckung gegen den Uhrzeigersinn, bis die Markierung an der Objektivöffnungsabdeckung (E) mit der Markierung am Projektorgehäuse (E links neben LOCK) übereinstimmt.
Seite 48 Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) Entfernen Sie das Projektionsobjektiv, indem Sie es gegen den Uhrzeigersinn drehen, während Sie die Objektiventriegelungstaste drücken. (Abb. 1) f Drehen Sie das Projektionsobjektiv gegen den Uhrzeigersinn, bis die Markierung am Projektionsobjektiv (orange) mit der Markierung am Projektor (E links neben LOCK) übereinstimmt. f Fahren Sie mit Schritt 3) fort, wenn Sie den Projektor tragen oder aufbewahren wollen.
Seite 49: Kapitel 2 Erste Schritte - Anschließen
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 50: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte — Anschließen <DVI-D IN>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stift Nr. Signalname Stift Nr. Signalname T.M.D.S-Daten 2- (13) ― T.M.D.S-Daten 2+ (14) +5 V T.M.D.S-Daten-2/4-Abschirmung (15) ― (16) Hot Plug-Erkennung (24) (17) (17) ― T.M.D.S-Daten 0- DDC-Taktgeber (18) T.M.D.S-Daten 0+ (16) DDC-Daten...
Seite 51: Anschlussbeispiel: Computer
Kapitel 2 Erste Schritte — Anschließen Für <SDI IN 1>/<SDI IN 2>-Anschlüsse Digital-Videorecorder für gewerbliche Nutzung SD-SDI-Signal, HD-SDI-Signal oder 3G-SDI-Signal Hinweis f Verwenden Sie 5C-FB oder höher (wie 5C-FB oder 7C-FB) oder Belden 1694A oder ein höheres Verbindungskabel, um die Bilder richtig zu übertragen.
Seite 52: Anschlussbeispiel Unter Verwendung Von Digital Link
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT wie etwa das optionale Gerät mit Unterstützung von DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) verwenden Doppelkabel zum Übertragen von Eingangsbild-, Ethernet- und seriellem Steuersignal, und der Projektor kann diese digitalen Signale am <DIGITAL LINK/LAN>-Anschluss einspeisen.
Seite 53: Anschlussbeispiel, Wenn Die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion Verwendet Wird
über bis zu 150 m (492'2") ist möglich, wenn der Doppelkabeltransmitter die Verbindungsart für große Reichweite unterstützt. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindung mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
Seite 54: Anschlussbeispiel
Kapitel 2 Erste Schritte — Anschließen r Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert...
Seite 55: Kapitel 3 Grundlegende Bedienung
Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 55...
Seite 56: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das mitgelieferte Netzkabel anschließen. Benutzen Sie ein Netzkabel, das mit der Versorgungsspannung und der Form der Steckdose übereinstimmt. Zu Einzelheiten zum Umgang mit dem Netzkabel siehe „Wichtige Hinweise zur Sicherheit“...
Seite 57: Betriebsanzeige
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Betriebsanzeige Zeigen Sie den Betriebszustand an. Prüfen Sie vor dem Betrieb des Projektors den Status der Betriebsanzeige <ON (G)/STANDBY (R)>. Betriebsanzeige <ON (G)/STANDBY (R)> Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Einschalttaste <b>...
Seite 58: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einschalten des Projektors Installieren Sie das Projektionsobjektiv, bevor Sie den Projektor einschalten. Nehmen Sie zunächst den Objektivdeckel ab. Schließen Sie das Netzkabel an den Projektor an. Schließen Sie den Netzstecker an eine Steckdose an. Drücken Sie auf die <ON>-Seite des <MAIN POWER>-Schalters, um das Gerät einzuschalten.
Seite 59: Bei Anzeige Des Bildschirms Für Ersteinstellungen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Bei Anzeige des Bildschirms für Ersteinstellungen Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird sowie wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ALLE BENUTZERDATEN] ausgeführt wird, werden nach Beginn der Projektion der Fokus-Einstellungsbildschirm und dann der [WERKSEINSTELLUNG]-Bildschirm angezeigt.
Seite 60: Anfangseinstellung (Betriebseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Betriebseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Anwendung und der Betriebsdauer des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
Seite 61 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors [ANWENDER1] [ANWENDER2] Stellen Sie [MAX.LAMP.-LEISTUNG] und [LICHTLEISTUNG] einzeln ein. [ANWENDER3] *1 Die Laufzeit wird geschätzt, wenn das Menü [BILD] → [DYNAMISCHER KONTRAST] auf [3] eingestellt ist. f Fahren Sie mit Schritt 5) fort, wenn [NORMAL], [LANGLEBIG1], [LANGLEBIG2] oder [LANGLEBIG3] ausgewählt ist.
Seite 62: Anfangseinstellung (Installationseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Hinweis f Die Laufzeit ist abhängig von den Eigenschaften der Lichtquellen, den Nutzungsbedingungen, der Installationsumgebung usw. möglicherweise kürzer als die Schätzung. f Die Nutzungsdauer bezeichnet die Laufzeit bei mehrmaliger Benutzung des Projektors hintereinander. Die Nutzungsdauer ist eine geschätzte Dauer und entspricht nicht dem Garantiezeitraum.
Seite 63: Werkseinstellung (Bildschirmeinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Werkseinstellung (Bildschirmeinstellung) Stellen Sie das Leinwandformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Werkseinstellung können Sie die Einstellungen jedes Parameters über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie qw, um die Einstellung zu ändern. f Die Einstellung wechselt mit jedem Drücken der Taste.
Seite 64: Anfangseinstellung (Zeitzone)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Die aktuellen Einstellungen werden unter [ORTS DATUM] und [ORTSZEIT] angezeigt.
Seite 65: Einstellungen Vornehmen Und Elemente Auswählen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einstellungen vornehmen und Elemente auswählen Es wird empfohlen, die Scharfstellung durchzuführen, wenn das Fokustestbild 30 Minuten angezeigt wurde. Einzelheiten zum Testbild finden Sie unter „Menü [TESTBILDER]“ (x Seite 178). Um die Funktion für die Aktiv- Fokus-Optimierung zu verwenden, setzen Sie im Menü...
Seite 66: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Standby-Taste <v>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Standby-Taste <v>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...
Seite 67: Kapitel 3 Grundlegende Bedienung - Projizieren
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs (x Seite 46), den externen Geräteanschluss (x Seite 49), den Netzkabelanschluss (x Seite 56), schalten Sie den Strom ein (x Seite 58), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus, und passen Sie die Darstellung des projizierten Bildes an.
Seite 68: Umschalten Des Eingangs Durch Das Aufrufen Des Eingangsauswahlbildschirms
Kapitel 3 Grundlegende Bedienung — Projizieren Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen wird, wechselt der Eingang des Geräts mit Unterstützung für DIGITAL LINK-Ausgabe mit jedem Drücken der <DIGITAL LINK>-Taste. Der Eingang kann auch über den Steuerungsbefehl RS-232C geändert werden. Schalten Sie bei Doppelkabeltransmittern von anderen Herstellern den Eingang des Projektors auf DIGITAL LINK um und schalten Sie dann den Eingang des Doppelkabeltransmitters um.
Seite 69: Verwendung Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Projizieren Verwendung der Fernbedienung Drücken Sie die Objektivtasten (<FOCUS>, <ZOOM>, <SHIFT>) auf der Fernbedienung. f Drücken der <FOCUS>-Taste: Passt den Fokus an (Einstellung der Bildschärfeposition). f Drücken der <ZOOM>-Taste: Passt den Zoom an (Einstellung der Objektivzoomposition). f Drücken der <SHIFT>-Taste: Passt die Objektivverschiebung an (vertikale Position und horizontale Position des Objektivs).
Seite 70: Einstellen Des Objektivtyps
Kapitel 3 Grundlegende Bedienung — Projizieren Lösen Sie die Sicherungsschraube und drehen Sie den Peripheriescharfstellring manuell, um den Fokus in der Peripherie der Projektionsfläche anzupassen. Befestigungsschraube Peripheriescharfstellring Überprüfen Sie die Scharfeinstellung in der Mitte des Bildes erneut und nehmen Sie Feineinstellungen vor. Ziehen Sie die Sicherungsschraube an.
Seite 71: Ausführen Der Objektivkalibrierung
Kapitel 3 Grundlegende Bedienung — Projizieren Ausführen der Objektivkalibrierung Stellen Sie den Objektiveinstellungsgrenzwert fest und führen Sie die Kalibrierung im Einstellbereich aus. Führen Sie die Objektivkalibrierung aus, nachdem Sie das Projektionsobjektiv angebracht haben. Zoomobjektiv mit Gleichstrommotor, Festobjektiv Dieser Abschnitt beschreibt die Bedienung, wenn das Zoomobjektiv (Modell-Nr.: ET-D75LE6, ET-D75LE8, ET-D75LE10, ET-D75LE20, ET-D75LE30, ET-D75LE40 usw.), bei dem der Gleichstrommotor nicht durch die Schrittmotoreinheit ersetzt worden ist, angebracht ist, oder wenn das Festobjektiv (Modell-Nr.: ET-D75LE50, ET-D75LE95, ET-D75LE90 usw.) ohne Zoomfunktion angebracht wird.
Seite 72: Verschieben Des Projektionsobjektivs In Die Ausgangsposition
Kapitel 3 Grundlegende Bedienung — Projizieren Drücken Sie die <ENTER>-Taste. f Der Bildschirm [KALIBRIERUNG DES OBJEKTIVS] wird angezeigt. Drücken Sie as, um ein Element auszuwählen. Führt die Kalibrierungen für Objektivverschiebung, Fokus und Zoom aus. [SHIFT/FOKUS/ZOOM] Nach dem Abschluss der Kalibrierung im Einstellbereich bewegt sich das Projektionsobjektiv in die Ausgangsposition.
Seite 73: Objektivverschiebungsbereich
Kapitel 3 Grundlegende Bedienung — Projizieren f Die Ausgangsposition variiert je nach Projektionsobjektivtyp. Einzelheiten finden Sie unter „Objektivverschiebungsbereich“ (x Seite 73). f Die Ausgangsposition des Festobjektivs (Modell-Nr.: ET-D75LE95, ET-D75LE90) kann von der vorgesehenen Position abweichen. Vom Einstellbildschirm für die Objektivverschiebung aus Drücken Sie die Taste <DEFAULT>...
Seite 74 Kapitel 3 Grundlegende Bedienung — Projizieren Projektionsobjektiv Modell-Nr. ET-D75LE95 ET-D75LE90 Projizierte Bildbreite H Projizierte Bildbreite H 0,12 H 0,06 H 0,12 H 0,06 H Objektivverschiebungsbereich Standardprojektionsposition Standardprojektionsposition Ursprungsposition des Ursprungsposition des Objektivmounts Objektivmounts r PT-RS30K ET-D75LE8, ET-D75LE10, ET-D75LE20, Projektionsobjektiv Modell-Nr. ET-D75LE6 ET-D75LE30, ET-D75LE40 Projizierte Bildbreite H Projizierte Bildbreite H...
Seite 75: Anbringen Des Objektivmounts, Wenn Der Fokus Unausgeglichen Ist
Kapitel 3 Grundlegende Bedienung — Projizieren Anbringen des Objektivmounts, wenn der Fokus unausgeglichen ist Fokusausgleich Verhältnis zwischen der Neigung des Objektivs und der Projektionsflächen-Fokusoberfläche Wenn das Projektionsobjektiv im Gegensatz zur Bildformungsoberfläche geneigt ist, wird durch Neigen der Vorderseite (Projektionsflächenseite) des Projektionsobjektivs nach unten (in Richtung der gepunkteten Pfeillinie) die Oberseite der Projektionsflächen-Fokusoberfläche nach innen geneigt und die Unterseite wird nach außen geneigt, wie im Beispiel dargestellt.
Seite 76 Kapitel 3 Grundlegende Bedienung — Projizieren Einstellverfahren r Verhältnis zwischen der Einstellstelle und den Einstellschrauben (b)+(c) Einstellstelle: Position, an der der reine Fokuspunkt der Projektionsfläche in der Innenseite der Projektionsfläche liegt Wenn der reine Fokuspunkt Wenn der reine Fokuspunkt der Wenn der reine Fokuspunkt Wenn der reine Fokuspunkt der Projektionsfläche bei V up Projektionsfläche bei V bottom...
Seite 77: Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
Seite 78: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Das Ausblenden der Bildschirmanzeige kann auch beendet werden, indem Sie die <MENU>-Taste auf dem Bedienfeld mindestens drei Sekunden lang drücken, während die Bildschirmanzeige aus ist (ausgeblendet). Verwendung der automatischen Einstellfunktion Die Bildposition bei Einspeisung des DVI-D-/HDMI-Signals oder die Auflösung, Taktphase und Bildposition bei Einspeisung des analogen RGB-Signals können automatisch angepasst werden.
Seite 79: Verwendung Der Funktionstaste
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Funktionstaste Durch Zuweisen der folgenden Funktionen zur <FUNCTION>-Taste kann diese als vereinfachte Schnelltaste verwendet werden. [BILD IM BILD], [VOREINSTELLUNG], [SYSTEM AUSWAHL], [SYSTEM DAYLIGHT VIEW], [STANDBILD], [EINGANGS-SIGNALANZEIGE], [OPTIK DATEN LADEN], [LINKS/RECHTS TAUSCH], [PROJEKTIONSARTEN] -Taste Drücken Sie die <FUNCTION>-Taste.
Seite 80: Wechselspannungsüberwachungsfunktion
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Wechselspannungsüberwachungsfunktion Der Wert der Eingangsspannung kann auf der Selbstdiagnoseanzeige an der Seite des Projektors angezeigt werden. r Zum Anzeigen während der Projektion Drücken Sie die Einschalttaste <b>. f Der Wert der Eingangsspannung wird nur als Zahlenwert auf der Selbstdiagnoseanzeige angezeigt. f Die Anzeige schaltet sich automatisch nach ungefähr 3 Sekunden aus.
Seite 81: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 81...
Seite 82: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Seite 83: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
Seite 84: Untermenü
Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [3D EINSTELLUNGEN] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [BILD IM BILD] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
Seite 85 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung Seite [DIGITAL CINEMA REALITY] [AUTO] [BLANKING] ― [AUFLOESUNG] ― [CLAMP POSITION] [24] [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [FRAME-ERSTELLUNG] ― [FRAME LOCK] ― [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 110) [3D EINSTELLUNGEN] Untermenüoption...
Seite 86 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [VERSCHLUSS EINSTELLUNGEN] ― [STANDBILD] ― [EINGANGS-SIGNALANZEIGE] [AUS] [ABSCHALTING DER RGB FARBEN] ― [PROJEKTOR EINSTELLUNGEN] Untermenüoption Werkseinstellung Seite [PROJEKTOR ID] [ALLE] [PROJEKTIONSARTEN] ― [OBJEKTIV] ― [BETRIEBSEINSTELLUNG] ― [LICHTLEISTUNG] [83.3%] [HELLIGKEITSREGLER] ― [BEREITSCHAFTS MODUS] [NORMAL] [AUTO-ABSCHALTUNG] [INAKTIV] [K-SIGNAL-LICHT AUS]...
Seite 87 Kapitel 4 Einstellungen — Menünavigation [NETZWERK] Untermenüoption Werkseinstellung Seite [DIGITAL LINK MODUS] [AUTO] [DIGITAL LINK STATUS] ― [NETZWERKEINSTELLUNG] ― [NETZWERKSTEUERUNG] ― [NETZWERK-STATUS] ― [MENÜ DIGITAL LINK] ― [Art-Net-EINSTELLUNG] [AUS] [EINSTELLUNG Art-Net-KANAL] [Art-Net-STATUS] ― Hinweis f Einige Optionen werden eventuell nicht eingestellt oder nicht für bestimmte Signalformate verwendet, die für den Projektor eingegeben werden sollen.
Seite 88: Kapitel 4 Einstellungen - Menü [Bild]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
Seite 89: [Helligkeit]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Drücken Sie w. Das Bild wird heller. -31 - +31 Drücken Sie q. Das Bild wird dunkler. Achtung f Stellen Sie zunächst [HELLIGKEIT] ein, wenn Sie den Schwarzwert einstellen müssen. [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen.
Seite 90 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Werkseitige Standardeinstellung. [ANWENDER1] Passt den Weißabgleich nach Bedarf an.
Seite 91: [Gamma]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um ein anderes Element als [STANDARD], [ANWENDER1] und [ANWENDER2] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [WECHSELN ZU *****] wird angezeigt. Drücken Sie as, um [ANWENDER1] oder [ANWENDER2] auszuwählen. f Der Status der geänderten Farbtemperatur wird für die gewählte Option gespeichert. Drücken Sie die <ENTER>-Taste.
Seite 92: [System Daylight View]
Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Für diesen Projektor spezifischer Gamma-Modus. [ANWENDER1] Verwendet die Gammadaten, die vom Benutzer registriert wurden. (Die Registrierung benötigt eine separate Software. Wenden Sie sich an Ihren Händler.) [ANWENDER2] Mit SMPTE ST 2084 konformer Gamma-Modus, in dem die Luminanz maximal 500 nt betragen kann [HDR ST2084-500] und HDR (High Dynamic Range, hoher Dynamikumfang) unterstützt wird.
Seite 93: [Rauschunterdrückung]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Drücken Sie w. Die Konturen werden schärfer. 0 - +15 Die Konturen werden weicher.
Seite 94 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DYNAMISCHER KONTRAST] wird angezeigt. Drücken Sie as, um das Element auszuwählen, das eingestellt werden soll. f Die Elemente der ausführlichen Einstellungen schalten jedes Mal um, wenn Sie qw drücken. f Drücken Sie die <ENTER>-Taste, wenn [MULTI PROJECTOR SYNC] ausgewählt ist.
Seite 95: [Farbraum]
Kapitel 4 Einstellungen — Menü [BILD] [FARBRAUM] Stellen Sie den Farbraum ein, der für die Farbdarstellung des Bilds verwendet wird. Drücken Sie as, um [FARBRAUM] auszuwählen. Drücken Sie qw oder die <ENTER>-Taste. f Der [FARBRAUM]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 96: Srgb-Kompatibles Video
Kapitel 4 Einstellungen — Menü [BILD] sRGB-kompatibles Video sRGB ist ein internationaler Standard (IEC61966-2-1) für die Farbwiedergabe, der von IEC (International Electrotechnical Commission) festgelegt wurde. Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [COLOR MATCHING] auf [AUS] ein.
Seite 97: Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...
Seite 98: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Der Projektor identifiziert die Video-ID (VID), die in die Videosignale eingebettet ist, und zeigt das Bild [VID AUTO] bei automatischer Umschaltung der Bildschirmgrößen zwischen 4:3 und 16:9 an. Diese Funktion ist für NTSC-Signale wirksam.
Seite 99: [Clock Phase]
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um [VERTIKAL] oder [HORIZONTAL] auszuwählen. f Ist [EIN] ausgewählt, wählen Sie [BEIDE]. Drücken Sie qw, um die Einstellung vorzunehmen. Hinweis f Wenn [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht eingestellt werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen.
Seite 100: [Geometrie]
Kapitel 4 Einstellungen — Menü [POSITION] [GEOMETRIE] Sie können verschiedene Typen der Verzerrung in einem projizierten Bild korrigieren. Die einzigartige Bildverarbeitungstechnologie ermöglicht es, ein rechteckiges Bild auf eine besonders geformte Projektionsfläche zu projizieren. Drücken Sie as, um [GEOMETRIE] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 101 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [LENS THROW RATIO] Stellen Sie das Projektionsverhältnis ein. Wählen Sie einen Wert nah am tatsächlichen Projektionsabstand aus, der hier durch Breite der Projektion geteilt wird. [V-TRAPEZKORREKTUR] [H-TRAPEZKORREKTUR] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. Einstellen von [ECKE/NADELKISSEN] Drücken Sie as, um [GEOMETRIE] auszuwählen.
Seite 102 Kapitel 4 Einstellungen — Menü [POSITION] [ECKE/NADELKISSEN] [OBEN LINKS] [OBEN RECHTS] [UNTEN LINKS] [UNTEN RECHTS] [LINEARITÄT] Horizontale Richtung Vertikale Richtung [NADELKISSEN] [OBEN] [UNTEN] [LINKS] [RECHTS] Anpassen auf die gewünschte Linearität Drücken Sie as, um [GEOMETRIE] auszuwählen. Drücken Sie qw, um [ECKE/NADELKISSEN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 103: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Seite 104: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich Drücken Sie q. bewegt sich aufwärts. Oberer Bildschirm- [OBEN] rand Der Austastbereich Drücken Sie w. bewegt sich abwärts. PT-RZ31K: Oben und unten 0 - 1 198 PT-RS30K: Oben und unten Der Austastbereich Drücken Sie w.
Seite 105: [Edge Blending]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Status Faustregel für einen optimalen Wert Regelbereich Der schwarze Bereich ist Der Punkt, an dem die Stumpfheit des schwarzen Bereichs sich am stumpf. meisten verbessert, ist der optimale Wert. 1 - 255 Der Punkt, an dem der grüne Bereich schwarz wird und die Stumpf- Der schwarze Teil ist grün.
Seite 106 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 10) Drücken Sie as, um [HELLIGKEIT JUSTIEREN] auszuwählen. 11) Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEIT JUSTIEREN] wird angezeigt. f Wird [AUTO TESTPATTERN] auf dem Bildschirm [EDGE BLENDING] auf [EIN] eingestellt, so wird ein schwarzes Testbild angezeigt, wenn Sie den Bildschirm [HELLIGKEIT JUSTIEREN] aufrufen.
Seite 107: [Halbbild Laufzeit]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [HELLIGKEIT JUSTIEREN] ist eine Funktion, die die erhöhte Helligkeit im Schwarzwert des überlappenden Bildbereichs weniger auffällig macht, wenn [EDGE BLENDING] zur Konfiguration mehrerer Projektionen verwendet wird. Der optimale Punkt der Korrektur wird durch die Anpassung von [NICHT ÜBERDECKT.
Seite 108: Einstellen Von [Filmerkennung]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] g Wenn das Menü [ANZEIGE OPTION] → [SIMULTAN-EINGANG EINSTELLUNG] auf [AUTO(3D)] oder [AUTO(2D)] eingestellt ist und ein Bild im simultanen Format angezeigt wird. g Wenn das interne Testmuster angezeigt wird. f Die [FRAME-ERSTELLUNG]-Einstellung ist deaktiviert und auf [AUS] festgelegt, wenn [FRAME-ERSTELLUNG] auf eine andere Option als [AUS] eingestellt ist und die folgende Einstellung oder Bedienung durchgeführt wird.
Seite 109: [Raster Position]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [RASTER POSITION] Hiermit kann die Bildposition innerhalb des Anzeigebereichs nach Belieben bewegt werden, wenn das Eingangsbild nicht den gesamten Anzeigebereich verwendet. Drücken Sie as, um [RASTER POSITION] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RASTER POSITION] wird angezeigt. Drücken Sie asqw, um die Position einzustellen.
Seite 110: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Seite 111: Menü [3D Einstellungen]
Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] Menü [3D EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [3D EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Seite 112: Kapitel 4 Einstellungen - Menü [3D Einstellungen]
„L“ an die 2D-Bilder-Anzeige ausgegeben. Hinweis f [11] unter [3D SYNC MODUS] ist die Einstellung, wenn der 3D-IR-Sender TY-3DTRW von Panasonic (Produktion wurde eingestellt) mit dem Projektor verwendet wird. Wenden Sie sich bezüglich der Verbindungsmethode an Ihren Händler. f Die folgenden Einstellungen sind deaktiviert und die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion können nicht verwendet werden, wenn [3D SYNC EINSTELLUNG] auf eine andere Option als [AUS] eingestellt ist.
Seite 113: [3D Color Matching]
Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [NORMAL] Ändern Sie die [NORMAL]-Einstellung nicht, wenn die 3D-Bilder richtig angezeigt werden. Wählen Sie diese Option aus, wenn das linke und das rechte 3D-Bild vertauscht angezeigt werden [GETAUSCHT] sollen.
Seite 114: [Dark Time Einstellung]
Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] Hinweis f Die Einstellung [CLOCK PHASE] wird während der simultanen Einspeisung von RGB1 und RGB2 aktiviert und anhand des rechten Augenbilds angepasst. f Diese Funktion ist deaktiviert, wenn [3D SYSTEMEINSTELLUNG] auf eine andere Einstellung als [EINFACH] gesetzt ist. f Diese Funktion wird deaktiviert, wenn [3D TESTBILDER] angezeigt wird.
Seite 115: [3D Testbilder]
Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] [3D TESTBILDER] Mit dem 3D-Testmuster kann auch ohne ein 3D-Signal der Betrieb überprüft werden und es können Einstellungen vorgenommen werden. Drücken Sie as, um [3D TESTBILDER] auszuwählen. Drücken Sie qw, um das Element umzuschalten. Menübildschirm + Eingabe- maske Menübildschirm + links: weiß/...
Seite 116: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Seite 117: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
Seite 118: [Bild-Einstellungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
Seite 119: Position Automatisch Anpassen
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element, wenn das Bildseitenverhältnis ein Breitbildsignal ist, das nicht mit den [BREIT] [STANDARD]-Einstellungen übereinstimmt. Wählen Sie dieses Element aus, wenn Sie ein Signal mit einer speziellen horizontalen Auflösung [ANWENDER] (Anzahl der Pixel) empfangen. f Wenn [STANDARD] oder [BREIT] ausgewählt wird, fahren Sie mit Schritt 7) fort.
Seite 120 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [MODUS BACKUP-EINGANG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MODUS BACKUP-EINGANG] wird angezeigt. Drücken Sie as, um die Eingangskombination auszuwählen, und drücken Sie die <ENTER>-Taste. Primärer Eingang Sekundärer Eingang Einzelheiten [AUS] Deaktiviert die Backup-Funktion.
Seite 121: [Simultan-Eingang Einstellung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Die Einstellwerte für den primären Eingang werden als Bildeinstellwerte angewandt, wie etwa das Menü [BILD] → [BILDMODUS], [GAMMA] und [FARBTON]. f Wenn für [MODUS BACKUP-EINGANG] eine Eingangskombination mit dem SDI1-Eingang und dem DVI-D-Eingang oder dem SDI2- Eingang und dem HDMI-Eingang eingestellt ist, wird die Backup-Funktion nur bei den folgenden Signalkombinationen aktiviert.
Seite 122: Einstellen Von [Rgb1 Eingang Einstellung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [RGB1 EINGANG EINSTELLUNG] Drücken Sie as, um [RGB IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RGB IN] wird angezeigt. Drücken Sie as, um [RGB1 EINGANG EINSTELLUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 123: [Dvi-D In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERTIKALE SCAN-FREQUENZ] wird angezeigt. Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 124: [Hdmi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element hauptsächlich dann, wenn an den <DVI-D IN>-Anschluss ein externes [EDID1] Gerät angeschlossen ist, das Videobildsignale ausgibt (wie etwa ein Blu-ray-Disc-Player). Wählen Sie dieses Element hauptsächlich dann, wenn an den <DVI-D IN>-Anschluss ein externes [EDID2:PC] Gerät angeschlossen ist, das Standbild-basierte Videosignale ausgibt (wie etwa ein Computer).
Seite 125: Einstellen Von [Signalpegel] Unter [Hdmi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [SIGNALPEGEL] unter [HDMI IN] Drücken Sie as, um [HDMI IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HDMI IN] wird angezeigt. Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 126: [Digital Link In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] 10) Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. 11) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. Hinweis f Die Einstellungseinzelheiten werden unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] von [EDID-STATUS] angezeigt. f Die Auflösung und die vertikalen Abtastfrequenzeinstellungen werden möglicherweise auch auf Ihrem Computer oder Videogerät benötigt.
Seite 127: [Sdi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie asqw, um [AUFLÖSUNG] auszuwählen. f Wählen Sie [1024x768p], [1280x720p], [1280x768p], [1280x800p], [1280x1024p], [1366x768p], [1400x1050p], [1440x900p], [1600x900p], [1600x1200p], [1680x1050p], [1920x1080p], [1920x1080i] oder [1920x1200p]. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERTIKALE SCAN-FREQUENZ] wird angezeigt. Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen.
Seite 128: Einstellen Von [Auflösung] Unter [Sdi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [AUFLÖSUNG] unter [SDI IN] Drücken Sie as, um [SDI IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SDI IN] wird angezeigt. Drücken Sie as zur Auswahl von [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] oder [DUAL- VERBINDUNGSEINSTELLUNGEN] und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] oder [DUAL- VERBINDUNGSEINSTELLUNGEN] wird angezeigt.
Seite 129: Einstellen Von [Signalpegel] Unter [Sdi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as zur Auswahl von [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] oder [DUAL- VERBINDUNGSEINSTELLUNGEN] und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] oder [DUAL- VERBINDUNGSEINSTELLUNGEN] wird angezeigt. f Wenn [DUAL-VERBINDUNGSEINSTELLUNGEN] ausgewählt wird, fahren Sie mit Schritt 5) fort. Drücken Sie as zur Auswahl von [SDI1] oder [SDI2] und drücken Sie die <ENTER>-Taste.
Seite 130: [Bildschirmeinblendungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as zur Auswahl von [SDI1] oder [SDI2] und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] oder [DUAL- VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 131: Einstellen Von [Osd Speicher]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD ANORDNUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Einstellung auf Gelb. Einstellung auf Blau.
Seite 132: [Bilddrehung]
Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren.
Seite 133: [Gleichmäßigkeit]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [GLEICHMÄßIGKEIT] Korrigieren Sie Unregelmäßigkeiten in Helligkeit und Farbe auf der gesamten Projektionsfläche. Einstellung jeder Farbe Drücken Sie as, um [GLEICHMÄßIGKEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GLEICHMÄßIGKEIT] wird angezeigt. Drücken Sie as, um [WEISS], [ROT], [GRÜN] oder [BLAU] zu wählen. Drücken Sie qw, um den Pegel einzustellen.
Seite 134: Einstellen Von [Zeit Der Einblendung] Oder [Zeit Der Ausblendung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. Schließt den mechanischen Verschluss, wenn die Verschlussfunktion aktiviert ist (Verschluss: ge- [AKTIV] schlossen). Lässt den mechanischen Verschluss offen und schaltet die Lichtquelle aus, wenn die Verschlussfunk- [INAKTIV] tion aktiviert ist (Verschluss: geschlossen).
Seite 135: Einstellen Der Verschluss-Synchronisierungsfunktion
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [BEIM HERUNTERFAHREN] auszuwählen. Drücken Sie qw, um das Element zu ändern. Der Projektor tritt unter Beibehaltung des Zustands des mechanischen Verschlusses in den Standby- [STATUS BEIBEHALTEN] modus ein, wenn der Projektor ausgeschaltet wird. Der Projektor tritt mit geöffnetem mechanischen Verschluss in den Standbymodus ein, wenn der [GEÖFFNET] Projektor ausgeschaltet wird.
Seite 136: [Standbild]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Das Einstellungselement [MULTI PROJECTOR SYNC] erscheint in der folgenden Menüoption. g Das Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] Ausführliche Informationen zur Kontrast-Synchronisierungsfunktion finden Sie im Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] (x Seite 165). f Die Verschluss-Synchronisierungsfunktion funktioniert, wenn alle folgenden Bedingungen erfüllt sind.
Seite 137: Anpassen Der Wellenform
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die Einstellung kann auch im Menü [PROJEKTOR EINSTELLUNGEN] → [FUNKTIONSTASTEN MENÜ] durchgeführt werden. f In [BILD IM BILD] ist die Eingangssignalanzeige nicht möglich. f Die Eingangssignalanzeige wird ausgeschaltet, wenn während der Überwachung des Eingangssignals die P IN P-Funktion verwendet wird. f Die Wellenformanzeige erscheint nicht, wenn die Bildschirmanzeige ausgeblendet ist (aus).
Seite 138 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Die Funktion Cutoff wird deaktiviert. [EIN] Die Funktion Cutoff wird aktiviert. Hinweis f Beim Wechsel des Eingangs oder des Signals wird die Einstellung der Cutoff-Funktion auf die ursprüngliche Einstellung zurückgesetzt (aus). 138 - DEUTSCH...
Seite 139: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Seite 140: [Objektiv]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Erkennt mithilfe des eingebauten Neigungswinkelsensors automatisch die Stellung des Projektors. [AUTO] Stellen Sie normalerweise [AUTO] ein. [TISCH] Wählen Sie dieses Element, wenn Sie den Projektor auf einem Schreibtisch, usw. installieren. Wählen Sie dieses Element, wenn Sie den Projektor mit der Oberseite des Projektors nach unten [DECKE] installieren, wie beispielsweise bei der Deckenmontage.
Seite 141: Einstellen Der Id Für Das Projektionsobjektiv
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn ein Projektionsobjektiv, das über EEPROM verfügt, angebracht wird, wird die Einstellung in [OBJEKTIV-TYP] in das EEPROM des Projektionsobjektivs geschrieben. Wenn ein Projektionsobjektiv ohne integriertes EEPROM angebracht wird, wird die Einstellung in [OBJEKTIV-TYP] als Benutzerdaten im Projektor gespeichert.
Seite 142: Einstellen Eines Namens Für Das Projektionsobjektiv
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn die Standard-Gleichstrommotoreinheit, die im Zoomobjektiv (Modell-Nr.: ET-D75LE6, ET-D75LE8, ET-D75LE10, ET-D75LE20, ET-D75LE30, ET-D75LE40 usw.) installiert ist, anhand des Schrittmotor-Kits (Modell-Nr.: ET-D75MKS10) durch die Schrittmotoreinheit ersetzt wird, werden die [OBJEKTIV ID]-Informationen bei jedem Wechseln der [OBJEKTIV ID] in das in die Schrittmotoreinheit integrierte EEPROM geschrieben.
Seite 143 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um das zu speichernde Element auszuwählen, und drücken Sie die <ENTER>- Taste. f Der Bestätigungsbildschirm wird angezeigt. f Aktuelle Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]) werden im Bestätigungsbildschirm angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die Taste <ENTER>. f Der Bildschirm [OPTIK DATEN NAME] wird angezeigt.
Seite 144 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Wenn die Standard-Gleichstrommotoreinheit, die im Zoomobjektiv (Modell-Nr.: ET-D75LE6, ET-D75LE8, ET-D75LE10, ET-D75LE20, ET-D75LE30, ET-D75LE40 usw.) installiert ist, anhand des Schrittmotor-Kits (Modell-Nr.: ET-D75MKS10) durch die Schrittmotoreinheit ersetzt wird g Wenn ein Projektionsobjektiv mit Schrittmotor angebracht ist f Der gespeicherte Objektivspeicher wird in der Reihenfolge jedes Mal geladen, wenn die Taste <FUNCTION>...
Seite 145 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Der Name des gespeicherten Objektivspeichers und seine Objektivpositionsinformationen ([VERTIKALE POSITION]/[HORIZONTALE POSITION]/[FOKUS POSITION]/[ZOOM POSITION]) werden im Bildschirm [OPTIK DATEN NAME ÄNDERN] angezeigt. Drücken Sie as, um den zu ändernden Namen auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN NAME] wird angezeigt.
Seite 146: Ausführen Einer Vereinfachten Einstellung Mithilfe Des Internen Testbilds
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AKTIV-FOKUS-OPTIMIERER] wird angezeigt. Drücken Sie as, um [AKTIV-FOKUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Funktion für die Aktiv-Fokus-Optimierung. [EIN] Aktiviert die Funktion für die Aktiv-Fokus-Optimierung.
Seite 147 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [LICHTLEISTUNG] auf [100.0%] eingestellt ist, wird das interne Fokustestbild mit einem Signalpegel von ungefähr 50 % projiziert und der Bildschirm [SETUP- ASSISTANT] (Seite 1/8) wird angezeigt. Fahren Sie mit Schritt 10) fort. f Wenn das Menü...
Seite 148: Ausführen Einer Vereinfachten Einstellung Mithilfe Eines Externen Eingangsbilds
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 22) Drücken Sie asqw, um [WEITER] auszuwählen, und dann die Taste <ENTER>. f Der Bildschirm [SETUP-ASSISTANT] (Seite 6/8) wird angezeigt. 23) Drücken Sie asqw, um [TESTBILDER] auszuwählen. 24) Drücken Sie qw, um [INTERN] auszuwählen. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 149 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [SETUP-ASSISTANT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [LICHTLEISTUNG] auf [100.0%] eingestellt ist, wird das interne Fokustestbild mit einem Signalpegel von ungefähr 50 % projiziert und der Bildschirm [SETUP- ASSISTANT] (Seite 1/8) wird angezeigt.
Seite 150: Direkte Einstellen Des Parameters
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 21) Drücken Sie asqw, um [FOKUS POSITION] auszuwählen. 22) Drücken Sie qw, um den Fokus einzustellen. 23) Drücken Sie asqw, um [WEITER] auszuwählen, und dann die Taste <ENTER>. f Der Bildschirm [SETUP-ASSISTANT] (Seite 6/8) wird angezeigt. 24) Drücken Sie asqw, um [TESTBILDER] auszuwählen.
Seite 151: Initialisieren Des Parameters
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FOKUS-VERSATZ-SETUP] wird angezeigt. Drücken Sie as, um [FOKUS-VERSATZ HELL] oder [FOKUS-VERSATZ DUNKEL] auszuwählen. Drücken Sie qw, um den Parameter einzustellen. Anzeigen des Testbilds Das interne Fokustestbild, das mit [SETUP-ASSISTANT] verwendet wird, wird angezeigt. Drücken Sie as, um [OBJEKTIV] auszuwählen.
Seite 152 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [KALIBRIERUNG DES OBJEKTIVS] Stellen Sie den Objektiveinstellungsgrenzwert fest und führen Sie die Kalibrierung im Einstellbereich aus. Führen Sie die Objektivkalibrierung aus, nachdem Sie das Projektionsobjektiv angebracht haben. Zoomobjektiv mit Gleichstrommotor, Festobjektiv Dieser Abschnitt beschreibt die Bedienung, wenn das Zoomobjektiv (Modell-Nr.: ET-D75LE6, ET-D75LE8, ET-D75LE10, ET-D75LE20, ET-D75LE30, ET-D75LE40 usw.), bei dem der Gleichstrommotor nicht durch die Schrittmotoreinheit ersetzt worden ist, angebracht ist, oder wenn das Festobjektiv (Modell-Nr.: ET-D75LE50, ET-D75LE95, ET-D75LE90 usw.) ohne Zoomfunktion angebracht wird.
Seite 153: [Betriebseinstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Führt die Kalibrierungen für Objektivverschiebung und Fokus aus. [SHIFT/FOKUS] Nach dem Abschluss der Kalibrierung im Einstellbereich bewegt sich das Projektionsobjektiv in die Ausgangsposition. [ZOOM] Führt die Kalibrierung des Zoomeinstellbereichs aus. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt.
Seite 154: Einstellen Von [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f Die Einstellung [BETRIEBSMODUS] kehrt nicht zur Standardeinstellung zurück, auch wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] →...
Seite 155: Wechselbeziehung Von Luminanz Und Laufzeit
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellung Bedienung Einstellbereich Helligkeit Laufzeit Drücken Sie w. Das Bild wird heller. Die Laufzeit wird kürzer. 8,0 % - 100,0 % Drücken Sie q. Das Bild wird dunkler. Die Laufzeit wird länger. Drücken Sie as, um [EINSTELLUNGEN ANWENDEN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 156: [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LICHTLEISTUNG] Passen Sie die Helligkeit der Lichtquelle an. Die Einstellung wird übernommen, wenn sie bereits mit „Anfangseinstellung (Betriebseinstellung)“ (x Seite 60) im [WERKSEINSTELLUNG]-Bildschirm oder über das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] eingestellt wurde. Die Einstellung [LICHTLEISTUNG] wird mit dem Menü [PROJEKTOR EINSTELLUNGEN] →...
Seite 157 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Führt ohne Synchronisation mit den anderen Projektoren an einem einzelnen Projektor Korrekturen durch den Helligkeitssensor durch. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner.
Seite 158: Anzeigen Von [Status Helligkeitseinstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn der Projektor kontinuierlich mehr als 24 Stunden lang benutzt wird, stellen Sie [KALIBRIERUNGSZEIT] unter [HELLIGKEITSREGLER SETUP] ein. Wird diese Einstellung versäumt, wird die Korrektur nicht automatisch durchgeführt. f Die Helligkeitsregelungsfunktion und die dynamische Kontrastfunktion sind gleichzeitig funktionsfähig, doch die dynamische Kontrastfunktion funktioniert nicht beim Messen der Helligkeit und der Farbe.
Seite 159: Wenn [Konstant-Modus] Auf [Pc] Eingestellt Ist
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [GRUPPE A] bis [GRUPPE D] Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü gesteuerten Projektors. STATUS HELLIGKEITSEINSTELLUNGEN VERBINDEN GRUPPE A...
Seite 160: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Fehlermeldung Maßnahmen f Es gibt ein Problem mit dem Helligkeits-Sensor. Wenn Probleme auch nach dem Einschalten wei- [HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler. *1 „Multi Monitoring & Control Software“ ist auf der mitgelieferten CD-ROM enthalten. Hinweis f Wenn die synchronisierten Projektoren nicht in der Liste angezeigt werden, überprüfen Sie Folgendes: g Gibt es Geräte mit der gleichen IP-Adresse im Netzwerk?
Seite 161: [Auto-Abschaltung]
Die Funktion „Kein Signal: Licht aus“ wird deaktiviert, wenn das Menü [ANZEIGE OPTION] → [HINTERGRUND] auf [STANDARD LOGO] oder [LOGO BENUTZER] eingestellt ist und das Panasonic-Logo oder das Bild, das vom Benutzer registriert wurde, auf der Projektion angezeigt wird.
Seite 162: [Start Modus]
Stellt den Eingang auf SDI1 ein. [SDI2] Stellt den Eingang auf SDI2 ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor angeschlossen ist, wird sein Eingangsname automatisch an [EINGANG1] bis [EINGANG10] übernommen.
Seite 163: Automatisches Einstellen Von Datum Und Uhrzeit
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um das lokale Datum und die Uhrzeit einzustellen. Drücken Sie as zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. f Die Einstellung des Datums und der Uhrzeit ist abgeschlossen. Automatisches Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen.
Seite 164: Einstellen Eines Programms
[EINGABE] [SDI1] Schaltet den Eingang auf SDI1 um. [SDI2] Schaltet den Eingang auf SDI2 um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. 164 - DEUTSCH...
Seite 165: [Multi Projector Sync]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Detaileinstellungen von [BEFEHL] Beschreibung [BEFEHL] Die Lebensdauer der Lichtquelle verkürzt sich gegenüber [NOR- [HOCH] MAL], aber die Luminanz ist höher als bei [NORMAL]. [NORMAL] Gibt der Luminanz Vorrang. (Werkseitige Standardeinstellung) Steuert die Leistung zum Erhöhen der Lebensdauer der Lichtquelle; [LANGLEBIG1] allerdings ist die Luminanz niedriger als die von [NORMAL].
Seite 166: Einstellen Der Kontrast-Synchronisierungsfunktion
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Menüoptionen im Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] sind dieselben wie die folgenden Einstellungselemente. g Das Menü [BILD] → [DYNAMISCHER KONTRAST] → [ANWENDER] → [MULTI PROJECTOR SYNC] g Das Menü [ANZEIGE OPTION] → [VERSCHLUSS EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] f Die [3D SYNC EINSTELLUNG]-Einstellung ist deaktiviert und fest auf [AUS] eingestellt, wenn [MULTI PROJECTOR SYNC] →...
Seite 167: [Rs-232C]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MULTI PROJECTOR SYNC] wird angezeigt. Drücken Sie as, um [MODUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion und die Verschluss- [AUS] Synchronisierungsfunktion nicht verwendet werden.
Seite 168 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. [PROJEKTOR] Führt die RS-232C-Kommunikation mit dem <SERIAL IN>-Anschluss des Projektors durch. Führt die RS-232C-Kommunikation über das optionale Gerät mit Unterstützung für DIGITAL LINK- [DIGITAL LINK] Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) und den <DIGITAL LINK/LAN>-Anschluss durch. Drücken Sie as, um [(IN)BAUDRATE] auszuwählen.
Seite 169: [Remote2 Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [GRUPPE] auszuwählen. Drücken Sie qw, um das Element zu ändern. Durch Senden der ID von RS-232C können mehrere Projektoren gleichzeitig gesteuert werden. Sie [A] - [Z] können Gruppen von [A] bis [Z] einstellen. Der Projektor antwortet, wenn die ID von RS-232C der Einstellung entspricht.
Seite 170: [Status]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Schaltet die Einstellung [SYSTEM AUSWAHL] gemäß dem Eingangssignal des Bilds um, das proji- ziert wird. f Wenn das Eingangssignal über einen anderen als den SDI1- oder SDI2-Eingang eingespeist wird Das Menü [BILD] → [SYSTEM AUSWAHL] (x Seite 95) [SYSTEM AUSWAHL] f Wenn das Eingangssignal über den SDI1- oder SDI2-Eingang eingespeist wird g Das Menü...
Seite 171 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [KALIBRIERUNG DES Zeigt das Zoomkalibrierergebnis ([OK]/[FEHLER]) und das Kalibrierungsdatum an. ZOOM] [EINSCHALTUNGEN] Zeigt an, wie oft der Strom eingeschaltet wird. Zeigt an, wie oft der mechanische Verschluss geschlossen wurde. [EINSCHALT ZAEHLER] [MECHANISCHER VER- Gezählt wird, wenn [MECHANISCHER VERSCHLUSS] auf [AKTIV] SCHLUSS] eingestellt ist.
Seite 172: [Wechselspannungs-Monitor]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] *3 In den folgenden Fällen wird die empfohlene Zeit für den Filteraustausch nicht eingestellt und nicht angezeigt. Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBSMODUS] auf [NORMAL], [ANWENDER1], [ANWENDER2] oder [ANWENDER3] und das Menü [PROJEKTOR EINSTELLUNGEN] → [FILTEREINSTELLUNG] → [FILTER TYP] auf [LANGLEBIG] gesetzt ist Wenn das Menü...
Seite 173: Zurücksetzen Von [Zähluhr Filter]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Werkseitige Standardeinstellung. Wählen Sie dieses Element aus, wenn die Ersatzfiltereinheit (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör) am Projektor angebracht ist. Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBS- MODUS] auf [HOCH] eingestellt wird, wird die empfohlene Zeit für den Filteraustausch auf 2 000 Stunden eingestellt.
Seite 174: [Alle Benutzerdaten Laden]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f [SICHERE DATEN] wird während der Speicherung der Daten angezeigt. Hinweis f Die Daten, die von der Computeranwendung festgelegt werden, sind nicht in [ALLE BENUTZERDATEN] eingeschlossen.
Seite 175: [Service Passwort]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Das Menü [PROJEKTOR EINSTELLUNGEN] → [OBJEKTIV] → [AKTIV-FOKUS-OPTIMIERER] → [FOKUS-VERSATZ HELL] und [FOKUS-VERSATZ DUNKEL] g [FILTER TYP] und [ZÄHLUHR FILTER] im Menü [PROJEKTOR EINSTELLUNGEN] → [FILTEREINSTELLUNG] f Wenn ein Projektionsobjektiv, das über EEPROM verfügt, angebracht wird, wird folgende Einstellung nicht auf die werkseitige Standardeinstellung zurückgesetzt, auch wenn [ALLE BENUTZERDATEN] ausgeführt wird.
Seite 176: Menü [Bild Im Bild]
Kapitel 4 Einstellungen — Menü [BILD IM BILD] Menü [BILD IM BILD] Wählen Sie auf dem Menübildschirm [BILD IM BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Seite 177 Kapitel 4 Einstellungen — Menü [BILD IM BILD] 13) Drücken Sie as, um [FRAME LOCK] auszuwählen. 14) Drücken Sie qw, um das Element zu ändern. [HAUPTFENSTER] Legen Sie die Bildsperre auf das Eingangssignal im Hauptfenster fest. [NEBENFENSTER] Legen Sie die Bildsperre auf das Eingangssignal im Unterfenster fest. 15) Drücken Sie as, um [TYPE] auszuwählen.
Seite 178: Kapitel 4 Einstellungen - Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
Seite 179: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). r Details der registrierten Signale Speichernummer: A1 (1-2)
Seite 180: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Seite 181: Voreinstellung
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [ERWEITERT] ein.
Seite 182: Löschen Des Unterspeichers
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie auf dem normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Seite 183: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 184: Kapitel 4 Einstellungen - Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild. Drücken Sie as, um [ANZEIGETEXT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Blendet die Sicherheitsmeldung aus. [TEXT] Zeigt den Text an, der im Menü...
Seite 185 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
Seite 186: [Bedienelement-Passwort Ändern]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] f Selbst wenn Sie die Tastenbedienungen für die Fernbedienung deaktivieren, bleibt die Bedienung der Tasten <ID SET> und <ID ALL> der Fernbedienung aktiviert. [BEDIENELEMENT-PASSWORT ÄNDERN] Das Passwort des Steuergerätes kann geändert werden. Drücken Sie as, um [BEDIENELEMENT-PASSWORT ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 187: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
Seite 188: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [SIGNALQUALITÄT] ist ein Zahlenwert der Fehlersumme. Die Anzeigefarbe ändert sich in Abhängig- keit des Wertes zu Grün, Gelb oder Rot. Prüfen Sie die Signalqualität mithilfe eines Signals, das vom Doppelkabeltransmitter übertragen wird. f [MAXIMAL]/[MINIMUM]: Maximal-/Minimalwert der Fehlersumme f Grün (-12 dB oder weniger) →...
Seite 189: [Netzwerk-Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] Stellen Sie diese Option auf [EIN] ein, wenn Sie den „XTP-Transmitter“ von Extron Electronics am <DIGITAL LINK/LAN>-Anschluss anschließen. Die [EXTRON XTP]-Einstellung muss auf [AUS] gesetzt werden, wenn das optionale Gerät mit Unter- [EXTRON XTP] stützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) verbunden wird. Für Einzelheiten zum „XTP-Transmitter“...
Seite 190: [Einstellung Art-Net-Kanal]
Kapitel 4 Einstellungen — Menü [NETZWERK] [SUB NET] Geben Sie das zu verwendende [SUB NET] für die Verarbeitung von Art-Net durch den Projektor ein. Geben Sie das zu verwendende [UNIVERSE] für die Verarbeitung von Art-Net durch den Projektor [UNIVERSE] ein. Geben Sie das zu verwendende [START-ADRESSE] für die Verarbeitung von Art-Net durch den [START-ADRESSE] Projektor ein.
Seite 191: [Art-Net-Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] [RASTER-MUSTER] Zeigt das Rastermuster an. [OBJEKTIV H SHIFT MSB] Passt die horizontale Position des Objektivs grob an. [OBJEKTIV H SHIFT LSB] Passt die horizontale Position des Objektivs fein an. [OBJEKTIV V SHIFT MSB] Passt die vertikale Position des Objektivs grob an. [OBJEKTIV V SHIFT LSB] Passt die vertikale Position des Objektivs fein an.
Seite 192: Kapitel 5 Bedienung
Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. 192 - DEUTSCH...
Seite 193: Netzwerkverbindung
Mit der Anwendungssoftware „Smart Projector Control“ können Sie an ein LAN angeschlossene Projektoren über ein Smartphone oder Tablet einstellen und anpassen. Besuchen Sie die Panasonic-Website (https://panasonic.net/cns/projector/) für Einzelheiten. f Multi Monitoring & Control Software „Multi Monitoring & Control Software“, eine Software-Anwendung zum Überwachen und Steuern mehrerer an ein LAN angeschlossener Anzeigegeräte (Projektor oder Flachbildschirm), kann verwendet werden.
Seite 194: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter
Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 195: Werkseitige Standardeinstellung
Kapitel 5 Bedienung — Netzwerkverbindung Hinweis f Führen Sie die Verbindung mit einem vorhandenen Netzwerk erst vor, wenn Sie sich mit dem Netzwerkadministrator abgesprochen haben. r Werkseitige Standardeinstellung f Die folgenden Einstellungen wurden werkseitig als Standard eingestellt. [DHCP] [IP ADRESSE] 192.168.0.8 [SUBNET-MASKE] 255.255.255.0 [STANDARDGATEWAY]...
Seite 196: Websteuerungsfunktion
Starten Sie den Webbrowser auf dem Computer. Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). 196 - DEUTSCH...
Seite 197: Kapitel 5 Bedienung - Websteuerungsfunktion
Kapitel 5 Bedienung — Websteuerungsfunktion Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie einen Webbrowser verwenden, um den Projektor zu steuern, stellen Sie das Menü [NETZWERK] → [NETZWERKSTEUERUNG] → [WEB STEUERUNG] auf [EIN] ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
Seite 198 Kapitel 5 Bedienung — Websteuerungsfunktion Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] Der Status des Projektors wird durch Anklicken dieser Option [Change password] angezeigt.
Seite 199 Kapitel 5 Bedienung — Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 11 [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [MAIN VERSION] 12 [INPUT] Zeigt die Firmwareversion des Projektors an.
Seite 200 Kapitel 5 Bedienung — Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Anzeige von Fehlerinformationen Fehlercode Zeigt alphanumerische Fehler-/Warnsymbole und deren...
Seite 201 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Mail error log] Klicken Sie auf [Status] → [Mail error log]. Das E-Mail-Fehlerprotokoll wird angezeigt, wenn der regelmäßige E-Mail-Versand fehlgeschlagen ist. Hinweis f [Access error log] und [Mail error log] zeigt die letzten paar tausend Zugriffe/Anforderungen an. Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anforderungen auf einmal stattfinden.
Seite 202 Kapitel 5 Bedienung — Websteuerungsfunktion [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. Steuerung des Projektors [WAVEFORM MONITOR] Der Projektor wird durch Drücken der Schaltflächen auf die Zeigt die Wellenform des Eingangssignals an. gleiche Art wie die Schaltflächen auf der Fernbedienung [PROJECTION METHOD] gesteuert.
Seite 203: Objektivpositions-Einstellungsseite
Kapitel 5 Bedienung — Websteuerungsfunktion Objektivpositions-Einstellungsseite Klicken Sie auf [Projector control] → [Detail control] → [LENS] → [SET POSITION]. [Get] [Apply] Übernimmt die aktuelle Objektivposition und zeigt die Bewegt sich zu der Objektivposition, die im Objektivpositions- übernommenen Werte im Objektivpositions-Informationsfeld an. Informationsfeld angezeigt wird.
Seite 204 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
Seite 205 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
Seite 206 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Schicken Sie eine E-Mail zu voreingestellten E-Mail-Adressen (bis zwei Adressen) wenn ein Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden. Ändern Sie das Mindestintervall für die Temperatur-Warn-E- Mail.
Seite 207 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
Seite 208: Inhalt Der Gesendeten E-Mail
Kapitel 5 Bedienung — Websteuerungsfunktion Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RZ31K Serial No : 123456789012 ----- E-mail setup data -----...
Seite 209 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RZ31K Serial No : 123456789012 ----- ERROR INFORMATION ----- U21 Intake air temp.
Seite 210 Kapitel 5 Bedienung — Websteuerungsfunktion [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
Seite 211 Kapitel 5 Bedienung — Websteuerungsfunktion [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
Seite 212 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Crestron Connected(TM)] Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die [Crestron Connected(TM)]-Taste wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
Seite 213 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
Seite 214 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 214 - DEUTSCH...
Seite 215: Kapitel 6 Wartung
Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfungsverfahren bei Problemen, der Wartung und dem Austausch der Einheiten. DEUTSCH - 215...
Seite 216: Lichtquellen/Temperatur-/Filteranzeige
Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige Lichtquellen/Temperatur-/Filteranzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, informieren die Lichtquelleanzeigen <LIGHT1>/<LIGHT2>, die Temperaturanzeige <TEMP> oder die Filteranzeige <FILTER> Sie, indem sie rot leuchten oder blinken. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Seite 217: Temperaturanzeige
Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige Temperaturanzeige <TEMP> Anzeigestatus Status Lösung f Warten Sie bei niedrigen Temperaturen (ungefähr 0 °C (32 °F)) nach dem Einschalten des Geräts fünf Minuten. f Aufwärmstatus f Installieren Sie den Projektor an einem Ort mit einer Betriebstemperatur Leuchtet rot zwischen 0 °C (32 °F) und 50 °C (122 °F) f Die Innentemperatur ist hoch (War-...
Seite 218 Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige r Wenn die langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) angebracht ist Anzeigestatus Status Lösung f Führen Sie in den folgenden Fällen eine Wartung oder einen Austausch des f Der Filter ist verstopft. Filters durch. (x Seite 219) f Die Laufzeit des Filters hat die emp- g Der Filter ist verschmutzt.
Seite 219: Wartung/Austausch
Kapitel 6 Wartung — Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Ersatz f Achten Sie darauf, dass der Strom vor der Wartung oder dem Austausch der Einheit ausgeschaltet wird. f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 66) beschriebenen Verfahren.
Seite 220: Kapitel 6 Wartung - Wartung/Austausch
Kapitel 6 Wartung — Wartung/Austausch Entfernen der Luftfiltereinheit Griff an der Luftfiltereinheit (a) Luftfiltereinheitfach und Lüftungseingang Befestigungsschraube der Luftfilterabdeckung des Projektors Laschen am Projektorgehäuse Griff an der Luftfiltereinheit (b) Luftfiltereinheit Luftfilterabdeckung Laschen am Projektorgehäuse (d) Abb. 1 Abb. 2 Abb. 3 Schalten Sie den Projektor aus.
Seite 221: Anbringen Der Luftfiltereinheit
Kapitel 6 Wartung — Wartung/Austausch i) Tauchen Sie die Luftfiltereinheit in kaltes oder warmes Wasser und spülen Sie sie anschließend leicht aus. f Verwenden Sie keine Reinigungswerkzeuge wie zum Beispiel Bürsten. f Halten Sie beim Ausspülen den Rahmen der Luftfiltereinheit fest, ohne dabei großen Druck auf die Filtereinheit auszuüben.
Seite 222: Die Langlebige Filtereinheit
Kapitel 6 Wartung — Wartung/Austausch Zurücksetzen des Filterzählers Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. Drücken Sie as, um [PROJEKTOR EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [PROJEKTOR EINSTELLUNGEN] wird angezeigt.
Seite 223 Kapitel 6 Wartung — Wartung/Austausch f Wenn Sie die Luftfiltereinheit herausgezogen haben, entfernen Sie, falls vorhanden, große Fremdkörper und Staub von der Abdeckung des langlebigen Filters, dem Fach der Luftfiltereinheit und aus dem Lüftungseingang des Projektorgehäuses. f Nachdem die Luftfiltereinheit entfernt wurde, fahren Sie mit „Wartung der Luftfiltereinheit“ (x Seite 223) fort.
Seite 224 Kapitel 6 Wartung — Wartung/Austausch Anbringen der Luftfiltereinheit Querschnitt Führung der Abdeckung des langlebigen Filters Luftfiltereinheit Griff an der Luftfiltereinheit (a) Abdeckung des langlebigen Luftfiltereinheit Filters Griff an der Luftfiltereinheit (b) Führung der Abdeckung des langlebigen Filters (f) Abb. 1 Abb. 2 Abb.
Seite 225: Austausch Der Einheit
Kapitel 6 Wartung — Wartung/Austausch Zurücksetzen des Filterzählers Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. Drücken Sie as, um [PROJEKTOR EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [PROJEKTOR EINSTELLUNGEN] wird angezeigt.
Seite 226: Zurücksetzen Des Filterzählers
Kapitel 6 Wartung — Wartung/Austausch Die langlebige Filtereinheit Dieser Abschnitt beschreibt den Austausch der Luftfiltereinheit, wenn die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) anstelle der Standardluftfiltereinheit am Projektor angebracht ist. Bei der langlebigen Filtereinheit werden zwei Standardluftfilter oder Ersatzfiltereinheiten (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör) genutzt. Entfernen Sie die zwei Luftfiltereinheiten von der Abdeckung des langlebigen Filters.
Seite 227: Kapitel 6 Wartung - Fehlerbehebung
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
Seite 228 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist das HDMI-Kabel sicher verbunden? Das Video von einem HDMI-kompatiblen Gerät f Schalten Sie die Stromversorgung des Projektors und des externen Gerätes aus ― wird nicht angezeigt oder und ein. erscheint verwürfelt.
Seite 229: Selbstdiagnoseanzeige
Kapitel 6 Wartung — Selbstdiagnoseanzeige Selbstdiagnoseanzeige Es gibt eine Selbstdiagnoseanzeige auf der Seite des Projektors. Die Selbstdiagnoseanzeige zeigt automatisch den Wert der Eingangsspannung oder Einzelheiten von Fehlern oder Warnungen an, wenn diese auftreten. (x Seite 28) Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu.
Seite 230: Kapitel 6 Wartung - Selbstdiagnoseanzeige
Kapitel 6 Wartung — Selbstdiagnoseanzeige Alphanumerisches Fehler-/ Bedeutung des alphanumerischen Fehler-/Warnsymbols Aktionsnummer Warnsymbol Warnung Heizkörperlüfter 6 Warnung Heizkörperlüfter 7 Warnung Heizkörperlüfter 8 Warnung Heizkörperlüfter 9 Warnung Heizkörperlüfter 10 Warnung Heizkörperlüfter 11 Warnung Heizkörperlüfter 12 Warnung Abluftgebläse 1 Warnung Abluftgebläse 2 Warnung Abluftgebläse 3 Warnung Abluftgebläse 4 Warnung Zuluftgebläse 1 Warnung Zuluftgebläse 2...
Seite 231: Maßnahme Für Fehler Und Warnung
Kapitel 6 Wartung — Selbstdiagnoseanzeige Alphanumerisches Fehler-/ Bedeutung des alphanumerischen Fehler-/Warnsymbols Aktionsnummer Warnsymbol Fehler Phosphorrad 2 FPGA Fehler Flüssigkeitskühlpumpe R Fehler Flüssigkeitskühlpumpe G Fehler Flüssigkeitskühlpumpe B Fehler Flüssigkeitskühlpumpe Lichtquelle 1-B Fehler Flüssigkeitskühlpumpe Lichtquelle 1-S Fehler Flüssigkeitskühlpumpe Lichtquelle 2-B Fehler Flüssigkeitskühlpumpe Lichtquelle 2-S Einheitenfehler Lichtquelle 1-B Einheitenfehler Lichtquelle 1-S Einheitenfehler Lichtquelle 2-B...
Seite 232: Kapitel 7 Anhang
Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. 232 - DEUTSCH...
Seite 233: Technische Informationen
Abfrage des Projektor- Gibt den Namen aus, der unter [PROJEKTORNAME] von [NETZWER- NAME? xxxxx namens KEINSTELLUNG] eingestellt wurde. Abfrage des Hersteller- INF1? Panasonic Gibt den Herstellernamen aus. namens RZ31K Abfrage des Modellna- INF2? Gibt den Modellnamen aus. mens RS30K...
Seite 234: Kapitel 7 Anhang - Technische Informationen
Kapitel 7 Anhang — Technische Informationen PJLink-Sicherheitsauthentifizierung Das für PJLink verwendete Passwort ist das gleiche, das für die Websteuerung eingestellt ist. Wenn Sie den Projektor ohne Sicherheitsauthentifizierung verwenden, legen Sie kein Passwort für die Websteuerung fest. f Für die technischen Daten im Zusammenhang mit PJLink besuchen Sie die Website von „Japan Business Machine and Information System Industries Association“.
Seite 235: Steuerungseinzelheiten
Kapitel 7 Anhang — Technische Informationen Art-Net-Kanaleinstellung Steuerungseinzelheiten [ANWENDER] INDIVID.EINSTELLUNG ― STANDBILD ― ― ― FARBE ― ― ― TINT ― ― ― RASTER-MUSTER ― ― ― OBJEKTIV H SHIFT MSB ― ― ― OBJEKTIV H SHIFT LSB ― ― ― OBJEKTIV V SHIFT MSB ―...
Seite 236: Eingangsauswahl (Wenn [Einstellung Art-Net-Kanal] Auf [1] Eingestellt Ist)
Kapitel 7 Anhang — Technische Informationen r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf eine andere Einstellung als [1] gesetzt ist) Leistung Parameter Ausgangswert Keine Wirkung RGB1 8-15 RGB2 16-23 DVI-D 24-31 HDMI 32-39 DIGITAL LINK 40-47 SDI1 48-55 SDI2 56-63 Keine Wirkung 64-119 BILD IM BILD AUS 120-127...
Seite 237: Stromversorgung
Kapitel 7 Anhang — Technische Informationen r OBJEKTIV-POSITION Leistung Parameter Ausgangswert Keine Wirkung 0-31 Objektiv in die Ausgangsposition bringen 32-63 Laden Sie OPTIK DATEN 1 64-79 Laden Sie OPTIK DATEN 2 80-95 Laden Sie OPTIK DATEN 3 96-111 Laden Sie OPTIK DATEN 4 112-127 Laden Sie OPTIK DATEN 5 128-143...
Seite 238 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127 4.0s 128-143 5.0s 144-159 7.0s 160-175 10.0s 176-191 Keine Wirkung...
Seite 239 Kapitel 7 Anhang — Technische Informationen r FARBE, TINT Leistung Parameter Ausgangswert Keine Wirkung 0-31 Werkseitige Standardeinstellung 32-63 … … 128-129 … … Keine Wirkung 192-255 r RASTER-MUSTER Leistung Parameter Ausgangswert Keine Wirkung 0-15 16-31 WEISS 32-47 GELB 48-63 CYAN 64-79 GRÜN 80-95 MAGENTA...
Seite 240: Steuerungsbefehle Via Lan
Erstellen Sie mithilfe des MD5-Algorithmus einen 32-Byte-Hash-Wert aus den folgenden Daten. f „xxxxxx:yyyyy:zzzzzzzz“ Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde 240 - DEUTSCH...
Seite 241: Übertragene Daten
Kapitel 7 Anhang — Technische Informationen Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten Abschlusszei- Kopfzeile Datenabschnitt chen Beispielbe- Hash-Wert ‘0’ ‘0’ Steuerungsbefehl (CR) fehl „Verbinden“ (x Seite 240) 0x30 0x30 (ASCII-Zeichenfolge) 0x0d Datenlänge 32 Bytes 1 Byte 1 Byte Unbestimmte Länge 1 Byte f Beispiel: Übertragung des Stromversorgungsstatus-Datenerfassungsbefehls (Hash-Wert wird aus...
Seite 242: Befehl-Übertragungsverfahren
Kapitel 7 Anhang — Technische Informationen f Beispiel: Antwort im Nicht-Sicherheitsmodus „NTCONTROL 0“ (CR) Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten Abschlusszei- Kopfzeile Datenabschnitt chen Beispielbe- ‘0’ ‘0’ Steuerungsbefehl (CR) fehl 0x30 0x30 (ASCII-Zeichenfolge) 0x0d Datenlänge 1 Byte 1 Byte Unbestimmte Länge 1 Byte...
Seite 243: Anschluss
Kapitel 7 Anhang — Technische Informationen <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Einzelprojektor Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Mehrere Projektoren Anschlüsse am Projektor 1...
Seite 244: Verbindungszustand (Werksstandard)
Kapitel 7 Anhang — Technische Informationen D-Sub 9-polig (Stecker) Stift Nr. Signalname Einzelheiten Außenansicht ― Empfangene Daten Übertragene Daten ― Masse ― Interne Verbindung ― Verbindungszustand (Werksstandard) Signalebene RS-232C-kompatibel Synchr.-Methode Asynchron Baudrate 9 600 bps Parität Keine Zeichenlänge 8 Bit Stoppbit 1 Bit X-Parameter Keine...
Seite 245: Wenn Mehrere Projektoren Gesteuert Werden
Kapitel 7 Anhang — Technische Informationen Achtung f Wenn ein Befehl gesendet wird, nachdem die Lichtquelle eingeschaltet wurde, kann es eine Verzögerung bei der Rückmeldung geben oder der Befehl wird eventuell nicht ausgeführt. Versuchen Sie einen Befehl nach 60 Sekunden zu senden oder zu empfangen. f Wenn Sie mehrere Befehle übertragen, warten Sie 0,5 Sekunden nach Empfang der Rückmeldung vom Projektor, bevor Sie den nächsten Befehl senden.
Seite 246: Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können. r Projektor-Steuerungsbefehl Parameter/Ausgabezei- Befehl Einzelheiten Anmerkung (Parameter) chenfolge Strom ein Um zu überprüfen, ob der Strom eingeschaltet ist, verwenden Sie den ―...
Seite 247: Anschluss
Kapitel 7 Anhang — Technische Informationen <REMOTE 2 IN>-Anschluss Der Projektor kann von einem Bedienungsfeld aus, das sich dort befindet, wo keine Fernbedienungssignale ankommen, ferngesteuert (durch externen Kontakt) werden. Verwenden Sie den <REMOTE 2 IN>-Anschluss an den Anschlüssen des Projektors, um an das Bedienfeld anzuschließen.
Seite 248: Zweifensteranzeige-Kombinationsliste
Kapitel 7 Anhang — Technische Informationen Zweifensteranzeige-Kombinationsliste l: P IN P (Bild in Bild)-Kombination ist möglich a: P IN P (Bild in Bild)-Kombination ist über die gleiche Frequenz möglich ―: P IN P (Bild in Bild)-Kombination ist nicht möglich Unterfenster RGB1 RGB2 Bewegt- Bewegt-...
Seite 249: Passwort Des Steuergerätes
Kapitel 7 Anhang — Technische Informationen Passwort des Steuergerätes Wenden Sie sich für die Initialisierung Ihres Passwortes an Ihren Händler. Upgrade-Kit Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird, sind die folgenden Funktionen erweitert. Funktion Standardstatus Wenn das Upgrade-Kit verwendet wird Einstellbereich von [V-TRA- Maximum von ±40°...
Seite 250: Verzeichnis Kompatibler Signale
Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale Die folgende Tabelle gibt die Videosignale an, die der Projektor projizieren kann. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis Single-Link-SDI-kompatibler Signale“ (x Seite 252) und „Verzeichnis Dual-Link- SDI-kompatibler Signale“ (x Seite 253). f Folgende Symbole zeigen Formate an.
Seite 251 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung Hori- DVI-D frequenz Format Vertikal HDMI/ (SIGNALFORMAT) (Pixel) zontal RGB2 (MHz) (Hz) EDID1 EDID2 EDID3 (kHz) 1024 x 768/85 1 024 x 768 68,7 85,0 94,5 R/D/H ― ―...
Seite 252 Kapitel 7 Anhang — Technische Informationen *3 Das Bild wird als 3D-Bild im Frame-Sequential-Format des angezeigt, wenn [3D EINGABEFORMAT] auf [AUTO] eingestellt ist. Um Bilder in 2D anzuzeigen, setzen Sie [3D EINGABEFORMAT] auf [URPRÜNGLICH]. *4 VESA CVT-RB (Reduced Blanking)-kompatibel *5 Tastet die Pixel im Bild-Verarbeitungskreislauf ab und schützt das Bild. *6 Nur für PT-RZ31K Hinweis f Ein Signal mit einer anderen Auflösung wird in die Anzahl der Pixel umgewandelt und angezeigt.
Seite 253 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbformat Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 2 048 x 1 080 27,0 24,0 74,3 3G-SDI Level-A 4:4:4 10 Bit 2 048 x 1 080 27,0 24,0 74,3 3G-SDI Level-B...
Seite 254: Liste Von Kompatiblen Signalen Für Simultanen 2D-Eingang
Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbformat Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 1 920 x 1 080 56,3 50,0 148,5 3G-SDI Level-A 4:4:4 10 Bit 1 920 x 1 080 56,3 50,0 148,5 3G-SDI Level-B...
Seite 255 Kapitel 7 Anhang — Technische Informationen Liste von 3D-kompatiblen Signalen Die folgende Tabelle gibt die 3D-kompatiblen Videosignale an, die der Projektor projizieren kann. f Abkürzungen für Eingabeformate und 3D-Formate in der Tabelle haben die folgenden Bedeutungen. g FP: Frame-Packing-Format g SBS: Side-by-Side-Format g TB: Top-and-Bottom-Format g LBL: Line-by-Line-Format g FS: Frame-Sequential-Format...
Seite 256 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz HDMI DVI-D Pixeltaktfre- Signalname Auflösung Horizon- quenz Vertikal (SIGNALFORMAT) (Pixel) (MHz) (Hz) (kHz) 1 600 x 1 200 75,0 60,0 162,0 ― ― ― ― ― ― ― 1600 x 1200 1 600 x 1 200 61,8 49,9 131,5...
Seite 257 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz RGB1/RGB2 SDI1/SDI2 Pixeltakt- Signalname Auflösung Hori- frequenz H-D R1-2 S1-2 Vertikal (SIGNALFORMAT) (Pixel) zontal TB LBL FS SBS TB LBL 3G (MHz) (Hz) (kHz) 1 600 x 900 46,4 49,9 96,5 ― ― ― ―...
Seite 258: Kapitel 7 Anhang - Technische Daten
Kapitel 7 Anhang — Technische Daten Technische Daten Die Spezifikationen des Projektors sind wie folgt. PT-RZ31K, PT-RZ31KT, 100 V - 120 V / 200 V - 240 V ~ (100 V - 120 V / 200 V - 240 V Wech- PT-RS30K selstrom), 50 Hz/60 Hz Stromversorgung...
Seite 259 Kapitel 7 Anhang — Technische Daten *7 Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBSMODUS] auf [HOCH] oder [NORMAL] eingestellt ist und die Betriebstemperatur den folgenden Wert übersteigt, wird die Lichtausgabe möglicherweise verringert, um den Projektor zu schützen. f Wenn der Projektor in einer Höhe unter 2 700 m (8 858') über dem Meeresspiegel verwendet wird: 35 °C (95 °F) f Wenn der Projektor in einer Höhe zwischen 2 700 m (8 858') und 4 200 m (13 780') über dem Meeresspiegel verwendet wird: 25 °C (77 °F) Wenn das Menü...
Seite 260 RGB-Signaleingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Signaleingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die SYNC/HD- und VD-Anschlüsse unterstützen nicht 3-wertige SYNC.
Seite 261: Kapitel 7 Anhang - Abmessungen
Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm 350 (13-25/32") 951 (37-7/16") 290 (11-13/32") 580 (22-27/32") 700 (27-9/16") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. DEUTSCH - 261...
Seite 262 Kapitel 7 Anhang — Abmessungen r Wenn die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) angebracht ist 112,2 (4-13/32") 290 (11-13/32") 580 (22-27/32") 700 (27-9/16") 262 - DEUTSCH...
Seite 263: Anbringen Der Langlebigen Filtereinheit (Optional)
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Anbringen der langlebigen Filtereinheit (optional) Die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) verwendet zwei Standardluftfiltereinheiten, die am Projektor angebracht sind, oder die Ersatzfiltereinheit (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör). Das Wartungs-/Austauschintervall für die Filter verlängert sich ungefähr um das Zweifache, wenn die langlebige Filtereinheit anstelle der Standardluftfiltereinheit angebracht ist.
Seite 264: Kapitel 7 Anhang - Anbringen Der Langlebigen Filtereinheit (Optional)
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) f Wenn Sie die Luftfiltereinheit herausgezogen haben, entfernen Sie, falls vorhanden, große Fremdkörper und Staub aus dem Fach der Luftfiltereinheit und aus dem Lüftungseingang des Projektorgehäuses. f Nachdem die Luftfiltereinheit entfernt wurde, fahren Sie mit „Anbringen der Montageklemme für den langlebigen Filter“...
Seite 265: Anbringen Der Luftfiltereinheit
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Anbringen der Luftfiltereinheit Querschnitt Führung der Abdeckung des langlebigen Filters Luftfiltereinheit Griff an der Luftfiltereinheit (a) Abdeckung des langlebigen Luftfiltereinheit Filters Griff an der Luftfiltereinheit (b) Führung der Abdeckung des langlebigen Filters (f) Abb.
Seite 266: Einstellen Des Filters
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Einstellen des Filters Stellen Sie den Filtertyp ein und setzen Sie dann die Filterlaufzeit zurück (Zahlenwert des Zählers) zurück. Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt.
Seite 267: Anbringen Der Rauchsperrfilter-Einheit (Optional)
Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Anbringen der Rauchsperrfilter-Einheit (optional) Der optionale Rauchsperrfilter (Modell-Nr.: ET-SFR330) wird angebracht, wenn der Projektor in einer Umgebung mit Rauchentwicklung wie beispielsweise bei einer Veranstaltung verwendet werden soll. Bringen Sie den Rauchsperrfilter anstelle der Standardluftfiltereinheit am Projektor an. Wenden Sie sich an Ihren Händler, wenn Sie den optionalen Rauchsperrfilter (Modell-Nr.: ET-SFR330) erwerben möchten.
Seite 268: Kapitel 7 Anhang - Anbringen Der Rauchsperrfilter-Einheit (Optional)
Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Achtung f Achten Sie darauf, beim Entfernen von Schmutz oder Staub nicht die Heizkörperlamelle usw. zu berühren. Anbringen des Rauchsperrfilters Fach der Luftfiltereinheit (Rauchsperrfilterfach) Laschen am Projektorgehäuse (c) Befestigungsschraube der Luftfilterabdeckung Laschen am Projektorgehäuse Rauchsperrfilter Laschen am Projektorgehäuse (d) Luftfilterabdeckung...
Seite 269 Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Drücken Sie as zur Auswahl von [RESET ZÄHLUHR FILTER] und drücken Sie die <ENTER>-Taste. 10) Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f Im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [ZÄHLUHR FILTER] wird „0“ angezeigt. Achtung f Wenn der Rauchsperrfilter verbraucht ist und durch eine Standardluftfiltereinheit ersetzt wird, müssen Sie unbedingt das Menü...
Seite 270: Index
Index Index 0 – 9 [EINGANGS-SIGNALANZEIGE] Eingangswahlanschlussanzeige [3D BILDABGLEICH] [MENÜ DIGITAL LINK] Einrichtung [3D COLOR MATCHING] Menüoption Einschalten des Projektors [3D EINGABEFORMAT] <MENU>-Taste Einschalttaste [3D EINSTELLUNGEN] 85, 111 Fernbedienung 25, 82 Fernbedienung [3D SYNC EINSTELLUNG] Projektorgehäuse 28, 82 Projektorgehäuse [3D SYSTEMEINSTELLUNG] [MULTI PROJECTOR SYNC] Einstellen der Identifikationsnummer der [3D TESTBILDER]...
Seite 271 Index <STATUS>-Taste Fernbedienung 25, 79 <S-VIDEO Y/C>-Taste 25, 67 Fernbedienung [SYSTEM AUSWAHL] [SYSTEM DAYLIGHT VIEW] Technische Daten Temperaturanzeige [TESTBILDER] 86, 178 <TEST PATTERN>-Taste Fernbedienung 25, 79 [TEXTWECHSEL] [TINT] Umbenennen des registrierten Signals Umschaltung des Eingangssignals Upgrade-Kit [VERSCHLUSS EINSTELLUNGEN] Verzeichnis kompatibler Signale <VIDEO>-Taste Fernbedienung 25, 67...
Seite 272 Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2016 W0916MM4020 -PJ...
