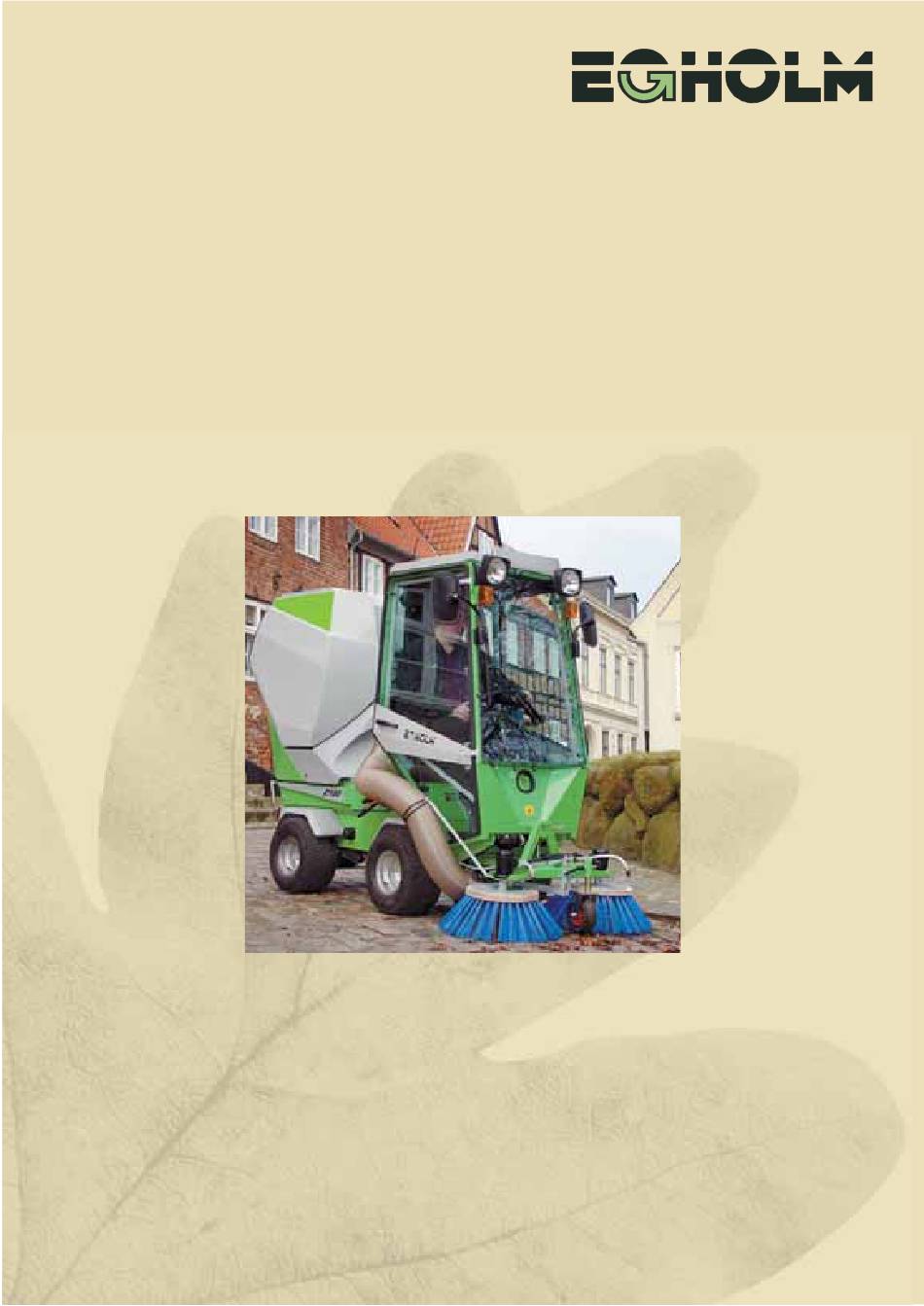

- Seite 1 BETRIEBSANLEITUNG Kehr- und Sauggerät Seitenbesen Handsaugschlauch 90101321-04 DE...
-
Seite 2: Einleitung
Vorsicht angebracht. Vorbehalte: Da wir uns bei der Fa. Egholm laufend um Verbesserungen bemühen, behalten wir uns das Recht vor, jederzeit und ohne Vorankündigung technische Änderungen an der Maschine und ihrer Ausrüstung vorzunehmen. Die Fa. Egholm Maskiner A/S haftet nicht für evtl. Fehler in dieser Betriebsanleitung. -
Seite 3: Inhaltsverzeichnis
Wasserbehälter werden an den Ständer gehängt und Kehrgutbehälters überflüssig. sind damit leicht und handlich gelagert. Hydraulische Besendrehzahlregulierung Mit dem Egholm 2100 dauert der Übergang Die hydraulische Besendrehzahlregulierung dient von einer Arbeitsfunktion zu einer anderen dazu, die Besendrehzahl an die jeweiligen höchstens 4 Minuten, natürlich werkzeuglos! -
Seite 4: Allgemeines
1. ALLGEMEINES 1.1 Sicherheitsmassnahmen Montage: Es ist sicherzustellen, dass der Motorhaubenverschluss verriegelt ist bevor das Kehr/Sauggerät angebaut wird. (Abb. 1) Es ist weiter sicherzustellen, dass das Gerät sachgemäß montiert ist, und dass der Verschlussgriff in die eingerastete Stellung gehen kann. (Abb. 2) Das Motorhaubenverschluss muss Sicherheitsabstand zum verriegelt sein! - Seite 5 S S a a u u g g s s c c h h l l a a u u c c h h ( ( s s o o w w e e i i t t v v o o r r h h a a n n d d e e n n ) ) h h e e r r a a n n z z u u k k o o m m m m e e n n . . Die Egholm 2100 Kabine ist als Unfallsschutzvorrichtung zugelassen (ROPS).
-
Seite 6: Eg-Konformitätserklärung Für Maschinen
Bestimmungen folgender EG-Richtlinie: Richtlinie 2000/14/EG Der Egholm 2100, der mit Kabine FH 2100 (ROPS genehmigt) ausgestattet ist, ist am Forschungszentrum Bygholm in Übereinstimmung mit der Richtlinie 86/298/EWG über hinten angebrachte Umsturzschutzvorrichtungen an land- und forstwirtschaftlichen Schmalspurzugmaschinen auf Rädern gestestet und genehmigt. -
Seite 7: Technische Merkmale
1. ALLGEMEINES 1.3 Technische Merkmale Abmessungen: Kehr-/Sauggerät, Standard mit 2 Frontbesen: Montiert: Demontiert: Länge (L): 2900 mm 1350 mm Breite (B): 1200 mm 1010 mm Höhe o. Kabine (H): 1850 mm 1920 mm Höhe m. Kabine: 1935 mm Seitenansicht, Kehr-/Sauggerät Höhe m. -
Seite 8: Betriebsanleitung
2. BETRIEBSANLEITUNG 2.1 Zusammenbauen der Abstellstütze Bei der Auslieferung des Kehr-/Sauggerätes wird die Abstellstütze demontiert, am Heck befestigt, mitgeliefert. Vor dem Einsatz muss die Stütze zusammengebaut werden: A) Die Abstellstütze vom Kehrbehälter abnehmen und ausklappen. B) Die Abstellstütze mit den 2 mitgelieferten Bolzen zusammenschrauben, und die Stütze ist zusammengebaut. -
Seite 9: An- Und Abbau
2. BETRIEBSANLEITUNG 2.2 An- und Abbau Anbau der Frontbesen: 1) Die Verriegelung ganz nach links drehen. (Abb. 1) 2) Das Frontkuppeldreieck mit Bedienungshebel A auf die passende Höhe einstellen - (Abb. 2) - und die Frontbesen ranfahren. Frontkuppeldreieck 3) Das Frontkuppeldreieck anheben bis die Bürsten Verriegelung bodenfrei sind. - Seite 10 Entleeren des Kehrgutbehälters überflüssig. Das Drei- Wege-Ventil wird unter dem Saugtank angebaut, und ist Mit Sicherheitssplint (B) sichern hiernach ein integrierter Teil des Kehr-/Sauggerätes. Das Drei-Wege-Ventil kann bei einem autorisierten Egholm Händler, der auch beim Einbauen hilft, bestellt werden. Anbau des 3. Seitenbesens (mit Drei-Wege-Hahn) ü...
- Seite 11 Kehr/Sauggerät angebaut wird. 2) Die Maschine rückwärts an die Abstellstütze/den Kehrgutbehälter ranfahren und den Motor stoppen. Vgl. evt. Betriebsanleitung für Egholm 2100 Grundgerät, Abschnitt 2.2 3) Die Abstellstütze auf die Motorhaube einrollen, bis der Behälter etwa 5 cm über die Hinterachse hinaushängt.
- Seite 12 2. BETRIEBSANLEITUNG Vor Montage des Handsaugschlauches: Wenn der Handsaugschlauch gleichzeitig mit dem Kehr-/Sauggerät bestellt wird, sind der Stützring und der Schlosshebel bei der Auslieferung schon angebaut. Bei Nachbestellung des Handsaugschlauches, müssen vor Inbetriebnahme der Stützring und der Schlosshebel angebaut werden: Stützring: 1) Die 2 Schrauben abschrauben und den Topprost Stützring...
- Seite 13 2. BETRIEBSANLEITUNG Transport des Handsaugschlauches: 1. Das Kehr-/Sauggerät anlassen und den Saugstrom auf den Handsaugschlauch umleiten - vgl. Seite 15, Abb. 4, Umschalthebel 2. Das Saugmundstück in den Halter reinstecken, und der Schlauch wird angesaugt. 3. Den Gummiring befestigen. (Abb. 1) 4.
-
Seite 14: Wichtig Vor Inbetriebnahme
2. BETRIEBSANLEITUNG 2.3 Wichtig vor Inbetriebnahme 1. Einfüllen von Wasser. Füllen Sie i i m m m m e e r r vor dem Start den Wassertank. (Abb. 1) Zwei Wasserdüsen sind vorne an den Frontbesen an-gebracht (Abb. 3), und eine im Saugtank (Abb. 2). Der 100 l Wasserinhalt, reicht beim Einsatz aller drei Düsen für ca. -
Seite 15: Inbetriebnahme
2. BETRIEBSANLEITUNG 2.4 Inbetriebnahme 1) Den Motor anlassen - vgl. evt. die Betriebsan- leitung für Egholm 2100 Grundgerät, Abschnitt 2.2 2) Den Stromabgriff anschalten, die Wasserpumpe im Kehrgutbehälter wird eingeschaltet und die Wägezelle löst ein Alarmsignal bei Übergewicht aus. (Abb. 1) 3) Einschalten der vorderen Wasserdüsen erfolgt durch... - Seite 16 2. BETRIEBSANLEITUNG Externes Arbeiten mit dem ø ø ø ø Handsaugschlauch: 1) Die Maschine mit verriegelter Parkbremse abstellen. 2) Den Schalter für absichtliche Inbetriebnahme der Anbaugeräte eindrücken, während der Bedienungshebel D aktiviert wird. (Abb. 1) Unfälle durch Umkippen vermeiden: Hebel D Schalte N N i i e e m m a a l l s s i i n n B B e e r r e e i i c c h h e e n n m m i i t t R R u u t t s s c c h h - - o o d d e e r r K K i i p p p p g g e e f f a a h h r r f f a a h h r r e e n n .
-
Seite 17: Entleeren Des Kehrgutbehälters
2. BETRIEBSANLEITUNG 2.5 Entleerung des Kehrgutbehälters B B e e i i A A l l a a r r m m s s i i g g n n a a l l i i s s t t d d e e r r K K e e h h r r g g u u t t b b e e h h ä ä l l t t e e r r z z u u e e n n t t l l e e e e r r e e n n . . Mit einer Entleerhöhe von 130 cm lässt sich der Kehrgutbehälter vom Fahrersitz aus direkt in einen Container hydraulisch entleeren. -
Seite 18: Justierung
2. BETRIEBSANLEITUNG Wichtig! U U m m V V e e r r l l e e t t z z u u n n g g e e n n z z u u v v e e r r m m e e i i d d e e n n , , d d a a r r f f d d i i e e H H i i n n t t e e r r k k l l a a p p p p e e n n i i c c h h t t g g e e ö... - Seite 19 2. BETRIEBSANLEITUNG 4. Kalibrieren der Wägezelle: D D i i e e W W ä ä g g e e z z e e l l l l e e m m u u s s s s j j e e d d e e n n M M o o n n a a t t k k a a l l i i b b r r i i e e r r t t w w e e r r d d e e n n : : 1.
-
Seite 20: Service Und Wartung
45 Nm anziehen. Der Rotorfilter soll bei normaler Abnutzung oder wenn dieser nicht mehr gereinigt werden kann gewechselt werden. Ersatzfilter können bei einem autorisierten Egholm Händler bestellt werden. Turbinewechsel Wir empfehlen, dass Sie die Turbine von einem Reinigung der Turbine... -
Seite 21: Wartung
6. Welle mit Ölmotor aus der Spiralwalze ziehen und die neue Walze umgekehrt einbauen. Neue Spiralwalze kann bei einem autorisierten Egholm Händler bestellt werden. Achtung! D D i i e e i i m m S S a a u u g g m m u u n n d d s s i i t t z z e e n n d d e e K K e e h h r r w w a a l l z z e e b b i i t t t t e e a a u u f f e e i i n n g g e e k k e e h h r r t t e e B B ä... - Seite 22 (Abb. 1) 2. Die alten Bürsten abbauen - (Die Bürstenplatte darf nicht vom Hydraulikmotor abgebaut werden). 3. Die neuen Bürsten anbauen. (Neue Bürsten können bei einem autorisierten Egholm Händler bestellt wer- den). Austausch der Bürsten: Bolzen lösen Austausch des Saugschlauches: 1.
-
Seite 23: Fehlersuche
7. Pumpenfehler. Neue Pumpe kann bei einem autorisier- ten Egholm Händler bestellt werden. 8. Pumpensicherung beschädigt. Neue Sicherung 12 V 15 A einsetzen. 9. Wasserschläuche sind undicht oder falsch montiert. Pumpe und Filter sind bei einem autorisierten Egholm Händler erhältlich. - Seite 24 3. SERVICE UND WARTUNG Verstopfung im Saugmund: 1. Den Motor stoppen - vgl.evt. Betriebsanleitung für Egholm 2100 Grundgerät, Abschnitt 2.2. 2. Den Saugschlauch dem Saugmund aushängen. 3. Evt. Äste oder Zweige aus dem Saugmund Manuel entfernen. (Abb. 1) Verstopfter Saugschlauch: Äste und Zweige entfernen...
-
Seite 25: Die Wägezelle Funktioniert Nicht
3. SERVICE UND WARTUNG Die Wägezelle funktioniert nicht: 1. Der Stromabgriff ist nicht angeschaltet. 2. 12 V Stecker ist nicht montiert. (Siehe Seite 11) 3. Die Sicherung für den Stromabgriff ist durchge- brannt. (Siehe Betriebsanleitung für Grundgerät Abschn. 1.4) 4. Ein Stecker hat sich gelockert. Es ist sicherzustel- Rot an+ und blau an - len, dass alle Stecker korrekt montiert sind: 1 1 2 2 V V S S t t e e c c k k e e r r : :... -
Seite 26: Bestimmungen
4) Diese Garantie deckt keine Fehler, die nicht auf Material- oder Herstellungsfehler zurück- geführt werden können, bzw. durch unsachgemäße Bedienung entstehen. 5) Egholm Maskiner A/S behält sich das Recht vor, Verbesserungen oder konstruktions- mässige Änderungen an der Maschine vor zunehmen, ohne hierbei die Verpflichtung zu übernehmen, solche Änderungen an bereits... -
Seite 27: Reklamationsbestimmungen
Verbessrungsvorschläge, oder besondere Wünsche bezüglich unserer Geräte oder Anbauteile, bit- ten wir um direkten Kontakt mit Egholm Maskiner A/S. Es ist unsere Hoffnung, dass Ihnen die Maschine viel Freude und Erleichterung bei Ihrer Arbeit bringt, und hoffen, dass Sie auch das näch- ste Mal ein Egholmprodukt wählen. - Seite 28 Egholm Maskiner A/S . Transportvej 27 . DK - 7620 Lemvig Telf.: +45 97 81 12 05 . Fax +45 97 81 12 10...
