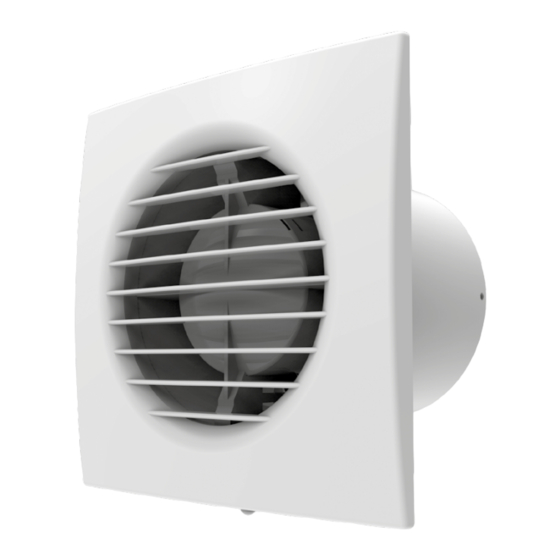

- Seite 1 Vents 100 Simple AXIALVENTILATOR Betriebsanleitung www.ventilation-system.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ................................................. 6 Kurzbeschreibung .............................................. 6 Betriebsvorschriften ............................................6 Bezeichnungsschlüssel ..........................................7 Montage und Betriebsvorbereitung ...................................... 7 Einstellung des Ventilators ........................................8 Elektronische Wirkungsweise ........................................10 Wartungshinweise ............................................. 11 Transportvorschriften ............................................11 Herstellergarantie ............................................... 12... - Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Vents 100 Simple und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
- Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄßE FUNKTION UND EINE LANGE LEBENSDAUER DES VENTILATORS SICHERZUSTELLEN. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt.
- Seite 5 und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten. Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B.
-
Seite 6: Lieferumfang
LIEFERUMFANG Ventilator: 1 St. Schrauben und Dübel: 4 St. Schraubenzieher aus Kunststoff (nur für Ventilatoren mit Zeitschalter): 1 St. Betriebsanleitung: 1 St. Verpackungskarton: 1 St. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator für die Entlüftung von kleinen bis mittelgroßen Wohnräumen, die im Winter beheizt werden. -
Seite 7: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL Vents 100 Simple X Х Motor- und Laufradausführungen: L: kugelgelagerter Motor Turbo: Hochleistungsmotor 12: 12 V/50 Hz Motor K: Rückschlagklappe Zusätzliche Optionen: V: eingebauter Schnurschalter T: Nachlaufschalter T1: Nachlaufschalter und Einschaltverzögerung TH: Feuchtesensor und Nachlaufschalter Serie des Ventilators Ausblasstutzendurchmesser, mm MONTAGE UND BETRIEBSVORBEREITUNG Der Ventilator ist für die Decken- oder Wandmontage zur Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit... -
Seite 8: Einstellung Des Ventilators
Bezeichnungen der Klemmen auf den Anschlussschemas: L: Phase S: Außenschalter N: Null QF: Leitungsschutzschalter WARNUNG! Der Ventilator, der für die Stromversorgung von 12 V ausgelegt ist (ist auf der Verpackung und auf dem Ventilatorgehäuse gezeigt), nur an das Stromnetz ~12 V anschließen. EINSTELLUNG DES VENTILATORS —... - Seite 9 Kunststoffschraubenzieher Einstellung Ventilatorparameter Lieferumfang enthalten. Verwenden Sie diesen für Einstellung der Einschaltverzögerung, Nachlaufzeit oder der Einschaltfeuchte. 24 Stunden 2 min 30 min...
-
Seite 10: Elektronische Wirkungsweise
ELEKTRONISCHE WIRKUNGSWEISE Der Ventilator mit dem Timer T — wird nach dem Anlegen der Steuerspannung auf die Eingangsklemme LT (ST) von einem externen Schalter gestartet, z.B. Lichtschalter. Nach dem Trennen der Steuerspannung setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit von 2 bis 30 Minuten fort. -
Seite 11: Wartungshinweise
WARTUNGSHINWEISE Wartungsarbeiten am Ventilator sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie die Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 17). • Nehmen Sie die Abdeckungen ab und reinigen Sie den Ventilator mit einem weichen Tuch oder einer Bürste (Abb. 18 -19). •... -
Seite 12: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 13 Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. •...
- Seite 14 ø 99,5...
- Seite 16 T/VT/TH/VTH 2min 30min...
- Seite 17 T/VT/TH/VTH 2min 30min Jumper 2min 30min...
- Seite 19 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 20 Abnahmeprotokoll Vents 100 Simple Turbo Der Ventilator ist als betriebsfähig anerkannt. V171DE-01...
