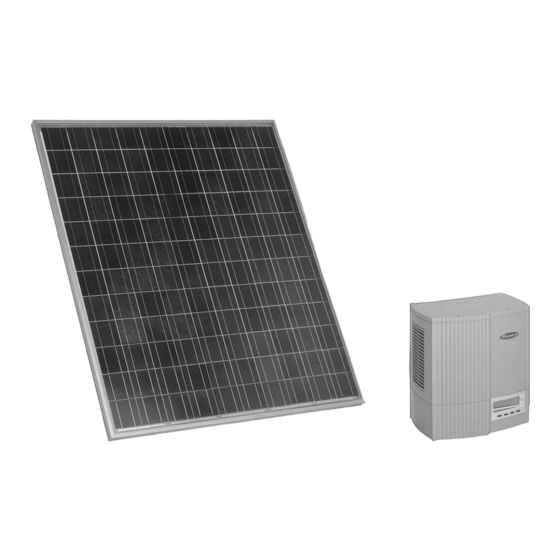

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitovolt 300 Typ RB3, RC3 und RD3 VITOVOLT 300 Nach Montage entsorgen! 5851 923 3/2006...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, Hinweis die berufsgenossenschaftlichen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Aufdachmontage ..................Bauteilübersicht..................Senkrechte Aufdachmontage ..............Dachhaken bzw. Befestigungswinkel anbauen ......... Montageschienen anbauen ..............13 PV-Module anbauen ................15 Waagerechte Aufdachmontage ..............16 Dachhaken bzw. Befestigungswinkel anbauen ......... 16 Montageschienen anbauen ..............23 PV-Module anbauen ................24 PV-Module anschließen ................ -
Seite 4: Montagevorbereitung
Montagevorbereitung Anforderungen des Energieversorgungsunternehmens (EVU) Beim Errichten einer Photovoltaik- Anlage im Netzbetrieb die jeweils gül- tigen Bestimmungen und Vorschriften des jeweiligen EVU beachten. Die Photovoltaik-Anlage muss für den Betrieb mit dem EVU-Netz geeignet sein und störende Rückwirkungen auf das EVU-Netz oder Dritte müssen mit Sicherheit ausgeschlossen werden. -
Seite 5: Aufdachmontage
Aufdachmontage Bauteilübersicht Die Befestigungssysteme sind für die Montage von 2, 3 oder 4 Modulen senk- recht nebeneinander bzw. waagerecht übereinander ausgelegt. Dachpfannen-Eindeckung Biberschwanzziegel-Eindeckung 1 Montageholz 9 Dachhaken 38 x 58 x 1570/1640 mm 4 Verzinkte Senkkopf-Spanplatten- 30 x 100 x 1570/2140 mm schraube (Spax-s) 5 x 30 mm 2 Dachhaken 3 Verzinkte Senkkopf-Spanplatten-... - Seite 6 Aufdachmontage (Fortsetzung) qI T-Nutenschraube M 8 x 55 mm qO T-Nutenschraube M 8 x 20 mm wP Sechskantmutter M 8 Zubehör für ein Modulfeld wQ Wechselrichter wW Anschlussleitungen, 15 m wE Verlängerungsleitung, 3 m, zur Verbindung der Module unterei- nander...
-
Seite 7: Senkrechte Aufdachmontage
Senkrechte Aufdachmontage Dachhaken bzw. Befestigungswinkel anbauen Übersicht Montage mit Dachhaken A PV-Modul E Montageholz, 38 x 58 mm B Montageschiene (nur bei Dachpfannen) C Endklemme F Montageholz, 30 x 100 mm D Dachhaken (nur bei Dachpfannen) 1607 1085 1415 1630 entsprechend der Breite des Ziegel- kopfes... - Seite 8 Senkrechte Aufdachmontage (Fortsetzung) Dacheindeckung Dachpfannen Schiefer Biberschwanzziegel Wellplatten Übersicht Montage mit Befestigungswinkeln (z.B. auf Blechdächern) A PV-Modul C Endklemme B Montageschiene D Befestigungswinkel 1607 1085 1630 1415...
- Seite 9 Senkrechte Aufdachmontage (Fortsetzung) Montage ohne Dachhaken: Anstelle der Dachhaken Befestigungswinkel anschrauben Modulanzahl 2697 4058 5420 1361 1361 1361 2540 3901 5262 Anz. Dachhaken bzw. Winkel pro Reihe Anz. Montagebleche pro Reihe...
- Seite 10 Senkrechte Aufdachmontage (Fortsetzung) Zwei Felder nebeneinander Maß k ca. 150 oder 300 mm, abhängig von vorhandener Dacheindeckung Befestigungswinkel anbauen Befestigungswinkel entsprechend den Maßen in den Abbildungen auf Seite 8 und 9 bauseits auf den Untergrund schrauben.
- Seite 11 Senkrechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Dachpfannen-Eindeckung 1. Dachpfannen entsprechend den 3. Dachhaken entsprechend den Maßen in Abbildung auf Seite 7 Maßen in Abbildung auf Seite 9 in hochschieben. Montageholz einhängen. 2. Montageholz an Kopfseite der frei- 4. Im Bereich der Dachhaken Regen- gedeckten Ziegelreihen entspre- nasen und Profilierungen von den chend den Maßen in Abbildung auf...
- Seite 12 Senkrechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Schiefer-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen in den Abbildun- gen auf Seite 7 und 9 markieren. 2. An Lagepunkten der Dachhaken Schiefer abdecken. 3. Dachhaken auf Dachfläche schrau- ben. Gegen eindringende Nässe handelsübliche Bleiummantelung anbringen.
-
Seite 13: Montageschienen Anbauen
Senkrechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Biberschwanzziegel-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen in den Abbildun- gen auf Seite 7 und 9 markieren. 2. An Lagepunkten der Dachhaken Ziegel abdecken. 3. Dachhaken in Dachlatten einhän- gen, auf darunter liegende Ziegel auflegen und ausrichten. - Seite 14 Senkrechte Aufdachmontage (Fortsetzung) A Dachhaken bzw. Befestigungs- winkel (siehe Seite 10) 1. Nur bei Montage von 4 Modulen 3. Montageschienen an die Dachha- erforderlich: ken bzw. Befestigungswinkel Verbindungselemente in Montage- schrauben. schienen schrauben. 4. Montagebleche entsprechend den 2. Endklemmen an die Enden der Maßen in Abbildungen auf Seite 9 Montageschienen schrauben.
-
Seite 15: Pv-Module Anbauen
Senkrechte Aufdachmontage (Fortsetzung) PV-Module anbauen Achtung Es besteht Bruch- und Rutschgefahr. PV-Module nicht betreten. Bei allen Montageschritten T-Nutenschrauben um 90° drehen. 1. Erstes Modul in Montagebleche 2. Mittelklemmen auf Montageschie- einhängen und auf Montageschie- nen schrauben. Schrauben noch nen bis an die Endklemmen schie- nicht festziehen. -
Seite 16: Waagerechte Aufdachmontage
Senkrechte Aufdachmontage (Fortsetzung) 3. Weiteres Modul in Montagebleche 4. Mittelklemmen festschrauben. einhängen und bis an die Mittel- Weiter mit PV-Module anschlie- klemmen schieben. ßen auf Seite 25. Waagerechte Aufdachmontage Dachhaken bzw. Befestigungswinkel anbauen Übersicht Montage mit Dachhaken... - Seite 17 Waagerechte Aufdachmontage (Fortsetzung) Hinweis Maße a und b siehe Seite 19. Maß x entsprechend der Breite des Ziegelkopfes. Maß c 610 bis 955 mm. A PV-Modul F Montageholz, 38 x 58 mm B Montageschiene (nur bei Dachpfannen) C Mittelklemme G Montageholz, 30 x 100 mm D Dachhaken (nur bei Dachpfannen) E Endklemme...
- Seite 18 Waagerechte Aufdachmontage (Fortsetzung) Übersicht Montage mit Befestigungswinkeln (z.B. auf Blechdächern) Hinweis Maße a und b siehe Seite 19. Maß c 610 bis 955 mm. A PV-Modul D Befestigungswinkel B Montageschiene E Endklemme C Mittelklemme...
- Seite 19 Waagerechte Aufdachmontage (Fortsetzung) Montage ohne Dachhaken: Anstelle der Dachhaken Befestigungswinkel anschrauben. A ca. 1205 mm, Maß ist abhängig B ca. 425 mm, Maß ist abhängig vom Wellenraster vom Wellenraster Modulanzahl 1086 1431 1043 1388 1079 1424 2112 2457 2258 2603 2331 2676 3473 3818 3583 3928...
- Seite 20 Waagerechte Aufdachmontage (Fortsetzung) Befestigungswinkel anbauen Befestigungswinkel entsprechend den Maßen in den Abbildungen auf Seite 18 und 19 bauseits auf den Untergrund schrauben. Dachhaken anbauen bei Dachpfannen-Eindeckung 1. Dachpfannen entsprechend den Maßen in Abbildung auf Seite 16 hochschieben.
- Seite 21 Waagerechte Aufdachmontage (Fortsetzung) 2. Montageholz an Kopfseite der frei- 4. Im Bereich der Dachhaken Regen- gedeckten Ziegelreihen entspre- nasen und Profilierungen von den chend den Maßen in Abbildung auf Dachpfannen entfernen. Seite 16 auf Dachsparren schrau- ben. 5. Dachhaken anschrauben und Dachpfannen auflegen.
- Seite 22 Waagerechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Wellplatten-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen in den Abbildun- gen auf Seite 16 und 19 markieren. 2. Dachhaken in Höhe einer Dachlatte auf die Welle der Platte setzen und durch Bohrung im Dachhaken Loch in Scheitel der Welle bohren.
-
Seite 23: Montageschienen Anbauen
Waagerechte Aufdachmontage (Fortsetzung) 5. Dach eindecken; dazu Ziegel mit Trennschleifer anpassen, Ziegel ca. 30 mm abschneiden. Montageschienen anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. A Dachhaken bzw. Befestigungs- winkel (siehe Seite 20) -
Seite 24: Pv-Module Anbauen
Waagerechte Aufdachmontage (Fortsetzung) 1. Nur bei Montage von 3 bzw. 4 2. Endklemmen an die Enden der Modulen erforderlich: Montageschienen schrauben. Verbindungselemente in Montage- schienen schrauben. 3. Montageschienen ausrichten und an die Dachhaken bzw. Befesti- gungswinkel schrauben. PV-Module anbauen Achtung Es besteht Bruch- und Rutschgefahr. -
Seite 25: Pv-Module Anschließen
Waagerechte Aufdachmontage (Fortsetzung) 2. Mittelklemmen auf Montageschie- 3. Weiteres Modul bis an die Mittel- nen schrauben. Schrauben noch klemmen schieben. nicht festziehen. 4. Mittelklemmen festschrauben. Hinweis Weiter mit PV-Module anschlie- Die Mittelklemmen zwischen ßen auf Seite 25. letztem und vorletztem Modul erst nach dem Auflegen des letzten Moduls anschrauben, damit dieses unter die Endklemme geschoben... - Seite 26 PV-Module anschließen (Fortsetzung) A Rückseite des Moduls 1. Dachdurchführung vorbereiten, 4. Leitung der Module in Buchse der dabei den Montageort des Wech- Anschlussleitungen stecken. selrichters beachten. 5. Anschlussleitungen am Wechsel- 2. Wechselrichter anbauen. richter anschließen. Technische Beschreibung des Wechselrichters 3. Module miteinander verbinden.
-
Seite 27: Anschlussbeispiele
PV-Module anschließen (Fortsetzung) Hinweis Eine wichtige Schutzmaßnahme gegen induzierte Überspannungen ist die richtige Verlegung der Leitungen. Damit die Fläche, die dieser Strom- kreis bildet und damit die eingekop- pelte Überspannung gering bleiben, Plus- und Minusleitungen mög- lichst nahe beieinander verlegen. Anschlussbeispiele Beispiel 1 System mit 1 String, Module in Reihenschaltung... -
Seite 28: Inbetriebnahme
Inbetriebnahme Inbetriebnahme der PV-Anlage siehe Serviceanleitung Vitovolt und Technische Beschreibung des Wechselrichters Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
