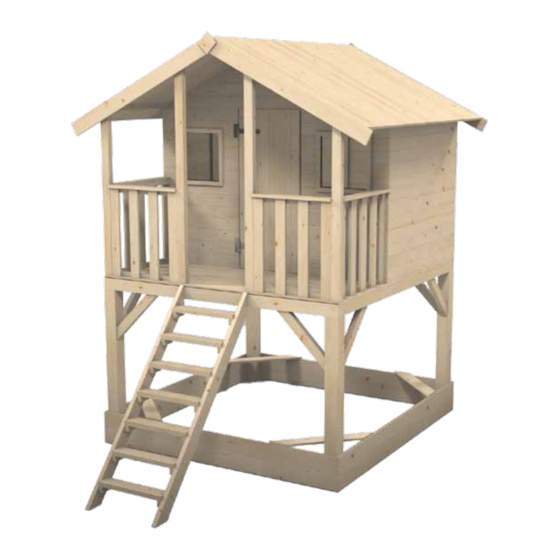

- Seite 1 Stelzenhaus Tobi Plus 120 Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 2: Eine Gute Entscheidung
Eine gute Entscheidung! Lieber Käufer, Untergrund empfiehlt sich Rasen, Sand, Kies, Holz- schnitzel, Synthetischer Fallschutz. Sie haben eine gute Entscheidung getroffen, die Sie nicht • Das Spielgerät sollte so aufgebaut sein, dass Anbau- bereuen werden. elemente die sich von der Sonne aufheizen können (z. B. Rutschen), nicht nach Süden ausgerichtet sind. -
Seite 3: Übersicht Einzelteile Stelzenhaus Tobi
Lieferumfang Stelzenhaus Übersicht Einzelteile Stelzenhaus Tobi Rahmenholz 1900 x 60 x 80 mm HP-0551 Rahmenholz 1800 x 60 x 80 mm HP-0552 Unterzug 1780 x 60 x 80 mm HP-0553 Stelzen 1100 x 90 x 90 mm HP-0554 Diagonalstrebe 490 x 40 x 60 mm HP-0555 Pfosten 1111 x 40 x 60 mm HP-0585... -
Seite 4: Übersicht Schrauben
Übersicht Schrauben Alle schrauben sind in Originalgröße abgebildet. 322x Spax Schraube Ø 3,5 x 35 mm HP-0596 Spax Schraube Ø 4 x 40 mm HP-0597 HP-0598 Spax Schraube Ø 4 x 50 mm HP-0599 Spax Schraube Ø 4 x 60 mm HP-0600 Spax Schraube Ø... -
Seite 5: Einzelteile Grundgerüst
Schritt 1: Grundgerüst Einzelteile Grundgerüst Rahmenholz 1900 x 60 x 80 mm Rahmenholz 1800 x 60 x 80 mm Unterzug 1780 x 60 x 80 mm Spax Schraube Ø 4 x 60 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Winkel Maßband... - Seite 6 Schritt 1: Grundgerüst Einzelteile Grundgerüst Stelzen 1100 x 90 x 90 mm Diagonalstrebe 490 x 40 x 60 mm Spax Schraube Ø 6 x 120 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Wasserwaage Winkel Akkuschrauber (Kreuzschlitz) Die Pfosten werden von oben mit je 2x befestigt.
-
Seite 7: Einzelteile Podest
Schritt 2: Podest Einzelteile Podest Podestbrett 1800 x 16 x 95 mm Spax Schraube 132x Ø 3,5 x 35 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) tiPP Wir empfehlen alle Bretter vorzubohren!! hinweis: Produktionsbedingt können die Maße bis zu 1 mm abweichen. Podestbretter bitte vermitteln Jedes Brett wird von oben mit 6 Schrauben verschraubt. -
Seite 8: Einzelteile Sandkasten
Schritt 3: Sandkasten Einzelteile Sandkasten Sandkastenbrett 1900 x 19 x 119 mm Sandkastenbrett 1838 x 19 x 119 mm Sandkastenbrett 1900 x 19 x 110 mm Sandkastenbrett 22 24 1838 x 19 x 110 mm Spax Schraube Ø 4 x 50 mm Empfohlenes Werkzeug Wasserwaage Akkuschrauber... - Seite 9 Schritt 3: Sandkasten Einzelteile Sandkasten Sitzbrett 700 x 16 x 95 mm Spax Schraube Ø 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Die Bretter werden von oben mit je 4 Schrauben auf dem Sandkasten befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 10: Einzelteile Rückwand
Schritt 4: Rückwand Einzelteile Rückwand Rückwand 1800 x 28 x 1111 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Die Rückwand wird mit 4 Schrauben am Podest befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... -
Seite 11: Einzelteile Seitenwände
Schritt 5: Seitenwände Einzelteile Seitenwände Seitenwand links 1168 x 28 x 1111 mm Seitenwand rechts 1168 x 28 x 1111 mm Empfohlenes Werkzeug Spax Schraube Ø 5 x 70 mm Akkuschrauber Wasserwaage (Kreuzschlitz) Der breite Balken der Seiten- wände muss nach vorne. Die Seitenwand wird mit 3 Schrauben am Podest befestigt und 3 Schrauben an der Rückwand. -
Seite 12: Einzelteile Fensterwand
Schritt 6: Fensterwand Einzelteile Fensterwand Fenster links 668 x 38 x 1111 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband (Kreuzschlitz) Die Wände werden mit je zwei Schrauben von innen am Podest befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... -
Seite 13: Einzelteile Giebel
Schritt 7: Giebel Einzelteile Giebel Dachgiebel 1680 x 38 x 368 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Der giebel wird innen mit je 4 Schrauben an den Wänden befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... -
Seite 14: Einzelteile Absturzsicherung
Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 660 x 600 mm Spax Schraube Ø 4 x 50 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Das geländer wird am Podest mit zwei Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... - Seite 15 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Pfosten 1111 x 40 x 60 mm Spax Schraube Ø 4 x 50 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband Der Pfosten wird oben und unten mit einer Schraube am geländer befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 16 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Abdeckungsbrett 660 x 19 x 70 mm Spax Schraube Ø 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Das Abdeckungsbrett wird von oben mit 2 Schrauben am geländer befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 17 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 550 x 600 mm Spax Schraube Ø 4 x 50 mm Empfohlenes Werkzeug Wasserwaage Akkuschrauber Winkel (Kreuzschlitz) Das geländer wird am Podest mit zwei Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 18 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Pfosten 1460 x 40 x 60 mm Spax Schraube Ø 4 x 50 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Das geländer wird an den Pfosten (links+rechts) schräg von oben mit zwei Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 19 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Abdeckungsbrett 550 x 19 x 70 mm Spax Schraube Ø 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 20: Einzelteile Dach
Schritt 9: Dach Einzelteile Dach Strebe 1900 x 38 x 60 mm First 1900 x 40 x 60 mm Spaxschraube 4 x 60 mm Spax Schraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Der First wird mit 2x befestigt. - Seite 21 Bei der Version OHNE Metall U-Profil (30): Schritt 9: Dach Einzelteile dach Dachbrett 1168 x 16 x 95 mm Spaxschraube 176x 3,5 x 35 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Die Bretter werden von oben mit je vier Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 22 Schritt 9: Dach Einzelteile Dach giebelbrett 1255 x 16 x 95 mm Spaxschraube 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Die Bretter werden mit je 4 Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 23 Bei der Version OHNE Metall U-Profil (30): Schritt 9: Dach Einzelteile Dach Firstscheibe 95 x 16 x 95 mm Spaxschraube 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 24: Einzelteile Leiter
Bei der Version OHNE Metall U-Profil (30): Schritt 10: Leiter Einzelteile Leiter Leiterwange 1551 x 28 x 90 mm Stütze 90 x 28 x 38 mm Spaxschraube 4 x 40 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) 10. 1 17 cm 17 cm Die Stützen werden jeweils mit zwei Schrauben befestigt. - Seite 25 Schritt 10: Leiter Einzelteile Leiter Trittbrett 460 x 28 x 90 mm Spaxschraube 4 x 60 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) 10.2 Das Trittbrett wird mit jeweils zwei Schrauben auf den Stützen befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 26 Schritt 10: Leiter Einzelteile Leiter Spaxschraube 4 x 60 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) 10.3 Leiter wird von innen mit 4x befestigt Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 27: Einzelteile Tür
Schritt 11: Tür Einzelteile Tür Tür 480 x 1100 mm Spaxschraube 3,5 x 35 mm Scharnier Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) WiChtig: Die Tür mittig im Rahmen mon- tieren. Die Tür sollte umlaufend einen Spalt von ca. 1,5 cm haben, um ein Klemmen der Finger von Kindern zu vermeiden. - Seite 28 Sprechen Sie uns jederzeit gerne an! tel.: 02952 / 43 95 9 - 40 e-mail: info@spielgeraete-discount.de internet: www.spielgeraete-discount.de Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
