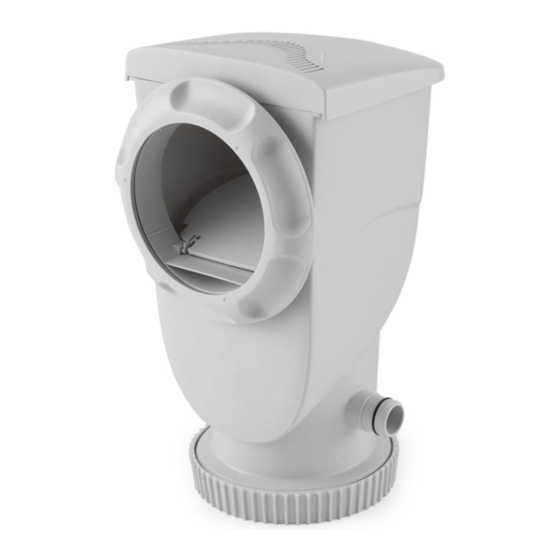

SKIMMERPLUS
FÜR AUFSTELL-POOLS Modelle: SFX600-GS /
LESEN SIE DIESE ANLEITUNG DURCH UND HEBEN SIE
SIE ZUM SPÄTEREN NACHSCHLAGEN AUF
Sollten Sie mit Ihrem Polygroup
®
Polygroup
geltend gemacht werden. Unterstützung bei Problemen mit Einrichtung und Fehlerbehebung erhalten Sie unter support.polygroupstore.com.
®
Sie werden möglicherweise gebeten, das Produkt oder Teile davon zur Untersuchung und/oder Reparatur zurückzusenden. Senden Sie keine Produkte an
Polygroup
zurück, ohne vorher eine Rücksendenummer erhalten zu haben.
®
Polygroup
Trading Limited, nachfolgend "Polygroup
®
und Verarbeitungsfehler an der SFX Elektro-Filterpumpe. Der ursprüngliche Käufer muss den Nachweis für seinen Kauf in Form des originalen Kaufbelegs
aufbewahren und diesen Beleg auf Verlagen von Polygroup
Kaufbeleg geltend gemacht werden. Dies beschränkte Garantie gilt nur für den ursprünglichen Käufer des Produkts und ist nur auf die Reparatur oder den Ersatz
des Produktes und nach alleinigem Ermessen von Polygroup
Pool-Chemikalien, Beschädigungen oder Arbeitsleistungen werden nicht von dieser Gewährleistung abgedeckt. Diese Garantie entfällt, wenn der Käfer selber oder
eine unautorisierte Person das Produkt ändert oder repariert, keine original Polygroup
Zuwiderhandlung der Herstelleranweisungen benutzt wurde, eine unpassende Stromspannung Verwendung fand, das Produkt in irgendeiner Weise unsachgemäß
behandelt wurde oder Unfällen oder Nachlässigkeit ausgesetzt war. Normaler Verschleiß oder höhere Gewalt jenseits der Verantwortung von Polygroup
nicht von dieser Garantie abgedeckt. Polygroup
Herstellungsfehler darstellt.
Unter keinen Umständen ist Polygroup
haftbar für direkte Schäden oder Folgeschäden. Einige Staaten, Länder oder andere Gerichtsbarkeiten erlauben nicht den Ausschluss oder die Beschränkung von
indirekten Schäden oder Folgeschäden. Die genannten Beschränkungen bzw. Ausschlüsse treffen deshalb unter Umständen nicht auf Sie zu.
SUMMER WAVES
SFX1000-GS / SFX1500-GS
- Produkt auf Probleme stoßen, dann bringen Sie es nicht zum Kaufort zurück. Alle Garantieansprüche müssen direkt bei
BESCHRÄNKTE GARANTIE
", garantiert nur dem ursprünglichen Käufer eine Haftung für 180 Tage ab Kaufdatum für Materialschäden
®
oder seiner designierten Vertreter vorzeigen können. Garantieansprüche können nicht ohne gültigen
®
begrenzt. Folgeschäden, einschließlich von Ansprüchen hinsichtlich des Verlustes von Wasser oder
®
haftet nicht für eventuell durch das Untergrundgewebe und/oder die Poolfolie wachsendes Gras, da dies keinen
®
, seine autorisierten Vertreter, verbundenen Unternehmen oder Mitarbeiter dem Kunden oder einer anderen Partei gegenüber
®
VERTRIEB DURCH: Polygroup
Unit 606, 6th Floor, Fairmont House, No.8 Cotton Tree Drive, Central, Hong Kong.
BENUTZERHANDBUCH
FILTERPUMPE
®
-Teile oder Polygroup
-Zubehör verwendet hat, das Produkt unter
®
®
Trading Limited
®
®
werden
®

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Polygroup SUMMER WAVES SKIMMERPLUS

  • Seite 1 ® ® Zuwiderhandlung der Herstelleranweisungen benutzt wurde, eine unpassende Stromspannung Verwendung fand, das Produkt in irgendeiner Weise unsachgemäß behandelt wurde oder Unfällen oder Nachlässigkeit ausgesetzt war. Normaler Verschleiß oder höhere Gewalt jenseits der Verantwortung von Polygroup werden ® nicht von dieser Garantie abgedeckt. Polygroup haftet nicht für eventuell durch das Untergrundgewebe und/oder die Poolfolie wachsendes Gras, da dies keinen...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Warnungen 3 ~6 Vorbereitende Schritte, wichtige Hinweise zur Filterpumpe & Angaben zur Stromversorgung der Filterpumpe Teileliste 7 ~ 8 Aufbauanleitung, Bedienung der Filterpumpe 9 ~ 10 Schutz des Pumpenmotors, Wartung des Pools Verwendung und Pflege der Filterkartusche Pflege des Poolwassers, Demontage und Lagerung der Pumpe Wartungshinweise für die Pumpe 13 ~ 16 Anleitung zur Fehlersuche...
  • Seite 3: Sicherheitshinweise Für Kinder

    FÜR KUNDEN, DIE POOLS KAUFEN, WERDEN VIELLEICHT ZUSÄTZLICHE KOSTEN BEIM AUFBAU EINES POOLS DURCH LOKALE ODER STAATLICH GESETZE ENTSTEHEN, UM LOKALEN ODER STAATLICHEN GESETZEN ÜBER ZÄUNE UND ANDERE SICHERHEITSANFORDERUNGEN ZU GENÜGEN. KUNDEN SOLLTEN IHRE ÖRTLICHE BAUBEHÖRDE KONTAKTIEREN UND WEITERE DETAILS ERFAHREN. POLYGROUP IST NICHT VERANTWORTLICH FÜR ZUSÄTZLICHE KOSTEN, DIE IHNEN ENTSTEHEN KÖNNTEN. ®...
  • Seite 4: Warnungen Zur Filterpumpe

    Warnungen zur Filterpumpe 1. WARNUNG! Befolgen Sie die Anweisungen des Herstellers und bauen Ihr Pool richtig auf, bevor Sie diese Filterpumpe montieren. 2. WARNUNG! Montage von Erwachsenen erforderlich. 3. WARNUNG! Überprüfen Sie vor dem Start alle Rohre und alles Zubehör auf ordnungsgemäße Montage und zuverlässige Verbindung. 4.
  • Seite 5 Chemikalien erforderlich sind. Schalten Sie die Pumpe für die empfohlenen Stunden täglich ein. Wenn Sie sich über den Zeitrahmen nicht sicher sind, lesen Sie bitte unter support.polygroupstore.com die empfohlenen Pumpenbetriebsstunden basierend auf Pooltypen und -größen nach. Reinigen und ersetzen Sie die Filterkartusche häufig. Nur mit original Polygroup / Summer Wave Filterkartuschen ersetzen.
  • Seite 6: Allgemeine Information

    WARTUNGSARBEITEN, UM DIE GEFAHR SCHWERER VERLETZUNGEN ODER SOGAR TOD ZU VERMEIDEN. 15. ALLGEMEINE INFORMATION: Der Pool muss eingelagert werden, wenn die Temperatur voraussichtlich unter 4°C (39°F) fällt. 16. Alle Teile sollten nur mit Seifenlauge und lauwarmen Wasser gereinigt werden. Benutzen Sie KEINE Reinigungsmittel oder heißes Wasser. 17.
  • Seite 7: Vorbereitende Schritte, Wichtige Hinweise Zur Filterpumpe & Angaben Zur Stromversorgung Der Filterpumpe

    Abgabe von 1" Chlortabletten geeignet. Benutzen Sie diese Kartusche NICHT, um pulverförmiges Chlor oder andere Chemikalien zu dosieren oder Schockbehandlung durchzuführen, da dies die Pumpe, die Filterkartusche und den Pool beschädigen würde. 3. Die SFX Filterpumpensysteme werden von Polygroup hergestellt. Doppelt isoliert und geerdet 220-240 VAC - 50 Hz. (240 V Wechselspannung) ®...
  • Seite 9: Rücklaufinstallation

    BENUTZERHANDBUCH AUFBAUANLEITUNG Nehmen Sie sich vor der Montage einige Minuten, um alle Teile zu identifizieren und sich mit ihnen vertraut zu machen. WARNUNG: KLETTERGEFAHR! BITTE SICHERSTELLEN, DASS KEINE KINDER AUF DEN FILTERKANISTER KLETTERN, UM IN DEN POOL ZU GELANGEN. Skimmer-Installation 1.
  • Seite 10: Pumpeninstallation

    4. Die Filterkartusche muss vielleicht am Anfang mehrere Male gesäubert und/oder ausgetauscht werden, bis die richtigen Chlor- und pH-Werte erreicht worden sind. Wir empfehlen, dass Sie immer mindestens eine Ersatzkartusche bereitliegen haben. Filterkartuschen können im selben Geschäft gekauft werden, wo Sie den Pool erworben haben, oder Sie können sie bei Polygroup bestellen.
  • Seite 11: Schutz Des Pumpenmotors, Wartung Des Pools

    Lager für Pool-Bedarf für Lösungen/Behandlung und halten Sie einen angemessenen pH-Wert des Poolwassers ein (siehe POOL WATER CARE (Poolwasserpflege, S. 12). 5. Entsorgen Sie alle gebrauchten Filtermedien gemäß den geltenden Vorschriften/Gesetzen. 6. Verwenden Sie immer originale Filterkerzen des Typs Polygroup Summer Waves ; sie ®...
  • Seite 12: Pflege Des Poolwassers, Demontage Und Lagerung Der Pumpe

    NIEMALS Klumpen oder Granulate der Chemikalien in das Becken geben – dies kann eine Gefahr für die Schwimmer darstellen und/oder Ihre Poolauskleidung beschädigen. 3. Reinigen Sie Ihren Pool regelmäßig mit einem Gartenschlauchsauger von Polygroup oder einem anderen Händler für Poolbedarf.
  • Seite 13: Wartungshinweise Für Die Pumpe

    BENUTZERHANDBUCH WARTUNGSHINWEISE FÜR DIE PUMPE PUMP SERVICING INSTRUCTIONS Die effizienteste Methode zur Fehlerbehebung oder zum Austausch der Pumpe besteht darin, das gesamte Filtersystem zu demontieren. Bitte entleeren Sie den Wasserstand bis unter die Skimmeröffnung des Pools und demontieren Sie dann das System wie folgt. VORSICHT: 1.
  • Seite 14 5. Nehmen Sie die Motor-baugruppe langsam heraus. Achten Sie darauf, Möglicherweise müssen Sie in den Behälter greifen, dass Sie die Düse oder die Kanisterdichtung nicht verlieren. um den Pumpenmotor freizugeben. SCHRITT 2: Rotorinspektion/Austausch Die Pumpe besteht aus einer Rotor-Baugruppe und den zugehörigen Teilen. Wenn der Rotor und/oder seine Teile beschädigt sind oder der Rotor, auch in einwandfreiem Zustand, nicht zwischen der Verdichter-Abdeckung und dem Motorgehäuse sitzt, funktioniert die Pumpe nicht ordnungsgemäß.
  • Seite 15: Schritt 3: Wiederzusammenbau/Ersatz Der Pumpe

    BENUTZERHANDBUCH SCHRITT 3: Wiederzusammenbau/Ersatz der Pumpe WICHTIG: Stellen Sie sicher, dass das Kabel 1. Schmieren Sie die Motordichtung und setzen Sie sie dann wieder in der Motor-Baugruppe durch die Dichtmutter die Nut (innere Nut für SFX600/SFX1000) am Boden des für Motor geführt ist, BEVOR Sie die Pumpe Filterpumpe Skimmerkanister ein.
  • Seite 16: Anleitung Zur Fehlersuche

    3. Sobald der Motor korrekt ausgerichtet ist, richten Sie die Gewinde der Dichtmutter für Motor an derjenigen des Behälters aus und ziehen Sie sie durch Drehen der Mutter gegen den Uhrzeigersinn an. WICHTIG: Stellen Sie sicher, dass die Gewinde von Mutter und Behälter sauber eingedreht sind.
  • Seite 17: Bestellinformation Für Ersatzteile

    BENUTZERHANDBUCH BESTELLINFORMATION FÜR ERSATZTEILE SFX600 SFX1000 SFX1500 Schlüssel Beschreibung Teile-Nr. P58PP1954W05 P58PP1954W05 P58PP1954W05 P58PP19548UN P58PP19548UN P58PP19548UN Dichtmutter für Motor P58PP19547CN P58PP19547CN P58PP19547CN Düse P58182601K01 P58182601K01 P58185201K01 Motor-Baugruppe P58X6001C2G0 P58X1000C2G0 P58X1500C2G0 Motordichtung / Kanisterdichtung P58148200K01 P58148200K01 P58165000K01 P58PP1950W05 P58PP1950W05 P58PP1950W05 P58PP19508UN P58PP19508UN P58PP19508UN Obere Abdeckung...
  • Seite 18: Überwinterung Ihrer Pumpe Und Langzeitlagerung

    +61 (0) 398 970 700 Australien und Inseln Adresse: contact@SlumberTrek.com.au Telefon: 1-888-919-0070 (Montag bis Freitag von 08:00 bis 17:00 Uhr MESZ) USA, Kanada und Mexiko Adresse: warranty@polygroup.com Website: support.polygroupstore.com Bitte besuchen Sie support.polygroupstore.com, um Antworten auf häufig gestellte Fragen zu finden.
