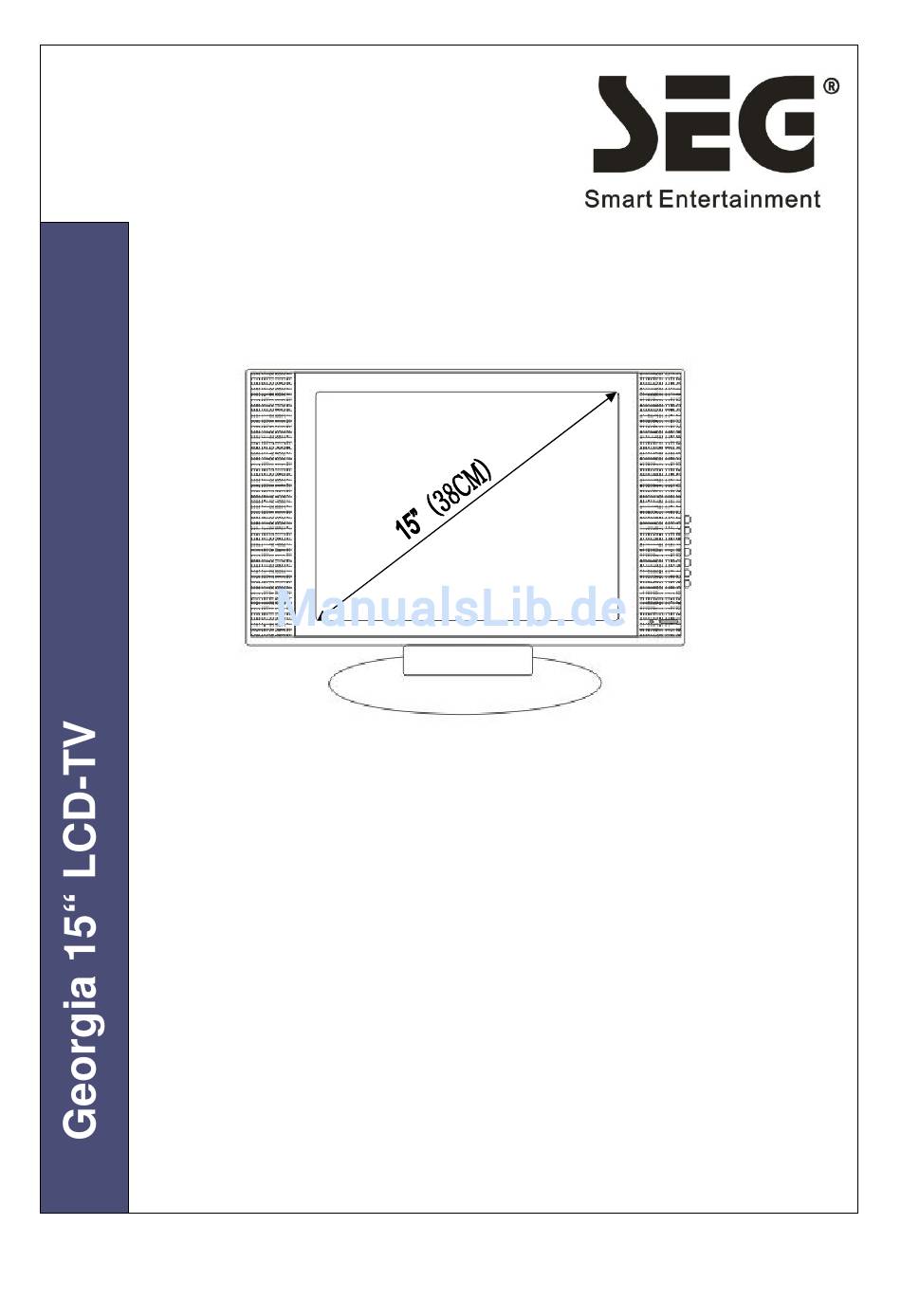

- Seite 1 Bedienungsanleitung Instruction Manual...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ........................2-4 Zubehör ............................4 Einstellungen und Funktionen......................4 Standfuß anbringen........................4 Übersicht des Bedienfeldes ......................5-6 Übersicht zur Fernbedienung......................7-8 Verschiedene Signalquellen anschließen .................9-11 Bedienung - Grundlagen ......................12-13 Videotext ..........................13-14 Nicam/A2............................14 Menüs............................15-20 Technische Daten ........................21 Garantiehinweise.......................... 22 Einführung Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Diese Bedienungsanleitung hilft Ihnen, das Gerät ordnungsgemäß... -
Seite 3: Sicherheitshinweise
1- Sicherheitshinweise Vorbereitung Um eine ausreichende Kühlung zu gewährleisten, lassen Sie mindestens 10 cm Abstand um das Gerät herum frei. Um Schäden und Unfälle zu vermeiden, stellen Sie keine Gegenstände auf das Gerät. Gebrauchen Sie dieses Gerät nur unter normalen klimatischen Bedingungen. -
Seite 4: Recycling
Wenn Bauteile ausgetauscht werden müssen, achten Sie darauf, dass nur Originalbauteile vom Hersteller oder äquivalente mit denselben Eigenschaften wie das Original eingesetzt werden. Nicht genehmigte Ersatzteile können elektrische Schläge, Brand und andere Gefahren verursachen. 9. Wartung und Reparatur Lassen Sie Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals eigenhändig das Gehäuse. -
Seite 5: Zubehör
2- Gerät und Zubehör MUTE D ISPLA Y EXIT TV/ AV -/-- RECA LL MENU S. MOD E P . MO DE NICAM S LEEP S IZE PG UP HO LD INDEX REVEAL PGDN TEXT SUBPAG E G REEN YELLOW BLUE 1. -
Seite 6: Produktübersicht
5- Produktübersicht TV/AV MENU POWER Remote sensor indicator light (1) Ansicht des Bedienfeldes: Funktionen des Bedienfeldes: TV/AV - Zur Auswahl des Eingangssignals: TV / SCART / AV / S-VIDEO/PC Menü - Menü aufrufen / ENTER - Sender abwärts - Sender aufwärts - Leiser / Nach links - Lauter / Nach rechts POWER - Ein/Aus-Schalter... -
Seite 7: Beschreibung Der Anschlüsse
(2) Abbildung der Anschlüsse Beschreibung der Anschlüsse: (1): DC12V Stromeingangsbuchse (2): HDMI-Eingang (3): DB15 VGA-Buchse (4): SCART-Eingang (5): S-VIDEO-Video-Eingang, Bildsignalanschluss für externes Gerät (6): Composite-Video-Eingang, Bildsignalanschluss für externes Gerät (7/8): L/R Audio-Eingänge (AV) für externe AV-Geräte (z.B. DVD-Player, Videokameras usw.) (8): Eingang für PC-Soundkarte (10): Kopfhörerausgang (11): Antenneneingangsbuchse, schließen Sie hier das Antennenkabel bzw. -
Seite 8: Übersicht Zur Fernbedienung
6- Übersicht zur Fernbedienung 1- Ansicht der Fernbedienung MUTE DISPLAY EXIT TV/AV RECALL -/-- MENU NICAM S.MODE P . MODE SLEEP SIZE PGUP HOLD INDEX REVEAL SUBPAGE PGDN TEXT GREEN YELLOW BLUE... - Seite 9 1- Abbildung der Fernbedienungstasten: Tabelle 1 Schaltet das Gerät ein, aus und Standby. 1. POWER 2. TV/AV Wählt das Eingangssignal TV / SCART / PC / AV / S-VIDEO / HDMI 3. EXIT Beenden Wählt ein Menü aus. 4. MENU Zum Aus- oder Einschalten der Tonausgabe (Stummschaltung).
-
Seite 10: Verschiedene Signalquellen Anschließen
7- Verschiedene Signalquellen anschließen A) PC anschließen 1. Verbinden Sie das Signalkabel des Monitor-Eingangs PERSONAL COMPUTER mit dem Ausgang der Grafikkarte am PC. 2.. Drücken Sie die Taste TV/AV , um auf das PC-Bild (RGB) umzuschalten. 3. Schalten Sie den PC ein. Daraufhin erscheint das PC-Bild. Jetzt können Sie das Gerät als PC-Monitor einsetzen. -
Seite 11: Externe Av-Geräte Über Composite Und S-Video Anschließen
B) Externe AV-Geräte über Composite und S-Video anschließen Anschließen: Sehen Sie im Benutzerhandbuch Ihres AV-Gerätes nach, wo sich die Composite- oder S-Video-Buchse befindet. Schalten Sie Ihren PCD-TV und das AV-Gerät aus. Verbinden Sie ein Composite-Videokabel (nicht im Lieferumfang enthalten) mit der gelben Composite-Video-Buchse auf de Rückseite des LCD-TV. -
Seite 12: Gerät Mit Scart-Buchse Anschließen
Drücken Sie die Tasten P+ /P- oder die Zifferntasten auf der Fernbedienung, um den gewünschten Sender einzustellen. D) Gerät mit SCART-Buchse anschließen DVD/SAT/VCR Anschließen: Sehen Sie im Benutzerhandbuch Ihres AV-Gerätes nach, wo sich die Scart-Buchse befindet. Schalten Sie Ihren PCD-TV aus. Verbinden Sie anschließend das SCART-Kabel mit dem entsprechenden Eingang auf der Rückseite des LCD-TVs. -
Seite 13: Bedienung - Grundlagen
8- Bedienung - Grundlagen LCD-TV einschalten Drücken Sie die Power-Taste am LCD-TV, um das Gerät einzuschalten. Daraufhin ändert sich die Farbe der Betriebsanzeige MUTE DISPLAY auf der Vorderseite von rot auf grün. Liegt ein Eingangssignal an, leuchtet die Anzeige weiterhin grün. Liegt kein Eingangssignal an, EXIT leuchtet die Anzeige orange. -
Seite 14: Stummschaltung
Stummschaltung 1. Drücken Sie die Taste MUTE, um die Tonwiedergabe vorübergehend auszuschalten. Ein Stummschaltungssymbol erscheint am Bildschirm. 2. Drücken Sie erneut die Taste MUTE, um die Tonwiedergabe wieder einzuschalten. Das Stummschaltungssymbol verschwindet. Hinweis: Wenn Sie den LCD-TV ausschalten, wird die Stummschaltfunktion automatisch deaktiviert. Gewünschten Sender einstellen Sie können den gewünschten Sender direkt über die Zifferntasten der Fernbedienung anwählen. -
Seite 15: Nicam/A2
Taste Size Drücken Sie Size, um die Größe der Anzeige zu ändern: Normal => Groß oben => Groß unten => Normal. Taste Reveal Drücken Sie Reveal, um versteckte Wörter einzublenden (z.B. die Antworten bei Quizfragen). Drücken Sie die Taste ein weiteres Mal, um sie wieder auszublenden. Rote/grüne/gelbe/blaue Tasten Diese vier Tasten entsprechen den farblich gekennzeichneten Funktionen Taste Hold... - Seite 16 11- Menüs Sie können diverse Parameter des LCD-TV über die Menüs einstellen. Die einzelnen Parameter werden im Folgenden beschrieben. Optionen im Menü BILD Drücken Sie (bei ausgewählter Signalquelle TV/SCART/AV/S-VIDEO) die Taste MENU, um das Menü BILD einzublenden. 1. Drücken Sie die Tasten P+/P-, V+/V-, um die gewünschte Option im Menü...
-
Seite 17: Feinabstimmung
HÖHEN Drücken Sie die Tasten P+/P- und anschließend die Tasten V-/V+, um den Pegel der höheren Frequenzen einzustellen. BÄSSE Drücken Sie die Tasten P+/P- und anschließend die Tasten V-/V+, um den Pegel der tieferen Frequenzen einzustellen. HINWEIS: Die Einstellungen für Höhen und Bässe sind nur unter der Option PERSONAL (Benutzerdefiniert) verfügbar. -
Seite 18: Manuelle Suche
Drücken Sie die Tasten V- und V+, um den aktuellen Sender anzuwählen. Drücken Sie die Tasten V- und V+, um den zu vertauschenden Sender zu wählen. Drücken Sie die Taste V+, um die Sender zu vertauschen. MANUELLE SUCHE Über den manuellen Suchlauf können Sie den Senderspeichern einzelne Sender zuordnen. Drücken Sie P+/P-, um auf- oder abwärts zu blättern. -
Seite 19: Blaues Bild
Drücken Sie die Tasten V- und V+, um den gewünschten Soundmodus für den Sender auszuwählen, und drücken Sie V-/V+, um JA oder NEIN zu wählen. Drücken Sie die Taste MENU, um die automatische Sendersuche zu starten. Sie können die Suche zu einem beliebigen Zeitpunkt mithilfe der Taste LCD MENU unterbrechen und zum vorigen Menü... - Seite 20 PC-RBG-Menü Drücken Sie bei ausgewählter Signalquelle PC-RGB die Taste MENU, um das Menü PC einzublenden. 1. Drücken Sie die Tasten P+/P-, V+/V-, um die gewünschte Option im Menü PC anzuzeigen und einzustellen. 2. Drücken Sie die Tasten V- und V+, um den Wert einzustellen. 3.
- Seite 21 HDMI-Menü Drücken Sie bei ausgewählter Signalquelle HDMI die Taste MENU, um das Menü PC einzublenden. BILD MENÜ HELLLIGKEIT KONTRAST FARBE H-POSITION V-POSITION 1. Drücken Sie die Tasten P+/P-, V+/V-, um die gewünschte Option im Menü HDMI anzuzeigen und einzustellen. 2. Drücken Sie die Tasten V- und V+, um den Wert einzustellen. 3.
-
Seite 22: Technische Eigenschaften
12- Technische Eigenschaften FERNSEHNORM PAL/SECAM B/GD/K I L/L’ EMPFANGSBEREICH Hyperband-Kabeltuner SENDERSPEICHER 99 Kanäle SENDERANZEIGE OSD-Anzeige HF-ANTENNENEINGANG 75 Ohm STROMVERSORGUNG 12 V=, 3 .3A AUDIO German + Nicam Stereo AUDIO-AUSGANGSLEISTUNG (10% 2 x 2 W KLIRRFAKTOR) STROMVERBRAUCH (W) ca. 40 W <... -
Seite 23: Garantiehinweise
INDEX 1. Safety notice items………………………………………………………………………………………………2-3 2. Accessories………………………………………………………………………………………………………4 3. Main functions……………………………………………………………………….……………………………4 4. Pedestal’s installation…………………………………………………………………….………………………4 5. Control Panel Overview…………………………………………………………………..……………………5-6 6. Remote Control Overview…………………………………………………….……….………………7-8 7. Connections between different input signals……………………………………………………….………9-11 8. Basic operating instructions…………………………………………………………………………..12-13 9. T e l e t e x t … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … … … . 1 3 - 1 4 10. -
Seite 24: Safety Instructions
1- Safety instructions Preparation For ventilation, leave a space of at least 10cm free all around the set. To prevent any fault and unsafe situations, please do not place any objects on top of the set. Use this apparatus in moderate climates. Please read the following recommended safety precautions carefully for your safety. -
Seite 25: Waste Disposal
9. Servicing Please refer all servicing to qualified personnel. Do not remove the cover yourself as this may result in an electric shock. 10.Waste Disposal Instructions for waste disposal: • Packaging and packaging aids are recyclable and should principally be recycled. Packaging materials, such as foil bag, must be kept away from children. -
Seite 26: Accessories
2- Accessories MUTE D ISPLA Y EXIT TV/ AV -/-- RECA LL MENU S. MOD E P . MO DE NICAM S LEEP S IZE PG UP HO LD INDEX TEXT REVEAL SUBPAG E PGDN G REEN YELLOW BLUE 1. User’s Manual, 2. Batteries 3.Remote control 4.Power cord 5. -
Seite 27: Product Overview
5- Product Overview TV/AV MENU POWER Remote sensor indicator light (1) Control Panel Illustration: Control Panel Functions: 1- TV/AV – Select the input signals : TV / SCART / AV / S-VIDEO /PC-RGB MENU – Enter into MENU / ENTER –... -
Seite 28: Illustration Of Connectors
(2) Illustration of Connectors Connectors descriptions: ⑴ ⑴ ⑴ ⑴ ： ： ： ： DC12V input interface ⑵ ⑵ ⑵ ⑵ ： ： ： ： HDMI input interface ⑶ ⑶ ⑶ ⑶ ： ： ： ： DB15 VGA interface, connect power supply adaptor here ⑷... -
Seite 29: Remote Control Overview
6- Remote Control Overview 1- Remote control Illustration MUTE DISPLAY EXIT TV/AV RECALL -/-- MENU S.MODE NICAM SLEEP P . MODE SIZE PGUP INDEX HOLD REVEAL SUBPAGE PGDN TEXT GREEN YELLOW BLUE... - Seite 30 2- Illustration of the keys on the remote control: Table 1 Switches the set on from standby or off to standby. 1. POWER 2. TV/AV Select TV / SCART / PC / AV / S-VIDEO/HDMI 3. EXIT Exit Selects a menu. 4.
-
Seite 31: Connections Between Different Input Signals
7- Connection between different input signals A) Connect with PC signal 1. Connect the signal cable from the monitor output socket of the PERSONAL COMPUTER to the PC input socket of the set. 2.. Press the TV/AV button to select PC.-RGB 3. - Seite 32 B) Connect to external AV devices using Composite and S-Video inputs Connection steps： ： ： ： Read the user guide supplied with your AV devices and ensure that it has Composite or S-Video connectors; Make sure that the power of the LCD-TV and the AV device are off; Connect a Composite video cable (not supplied) to the yellow composite video connector input on the back of the LCD-TV.
- Seite 33 D) Connect with SCART signal DVD/SAT/VCR Connection steps： ： ： ： Read the user guide supplied with your AV devices and ensure that it has a scart connector; Make sure that the power of the LCD-TV is off; Connect a SCART cable to the corresponding interface connector on the back of the LCD-TV; Turn on the power of the LCD-TV;...
-
Seite 34: Basic Operating Instructions
8- Basic operating instructions Turn on the LCD-TV When the power button is pressed and the LCD-TV is turned on, MUTE DISPLAY the indicator light on the front of the LCD-TV changes from red EXIT to orange or green. If an input signal is detected, the light turns TV/AV green. -
Seite 35: Audio Control
Audio control 1. Press the V + button to increase the volume. A number will appear on screen indicating the volume level. 2. Press the V - button to decrease the volume. A number will appear on screen indicating the volume level. Mute 1. -
Seite 36: N I C A M / A 2
Reveal Button Press Reveal to reveal hidden words e.g. quiz page answers. Press again to hide. Red/Green/Yellow/Blue Buttons These four buttons correspond to the differently coloured subjects. Hold Button Press Hold to remain the Teletext page when viewing multi-page information Press again to return to automatic page update. -
Seite 37: Menu Operations
11- MENU operations You can modify certain parameters of the LCD-TV in the menu system. Please read the following descriptions to get an understanding of each adjustable parameter. VIDEO MENU options Press MENU button to display the VIDEO menu when in (TV/SCART/AV/S-VIDEO) mode 1. -
Seite 38: Menu Options
TV MENU menu options Press MENU button to display the VIDEO menu when in TV mode 1. Use P+/P- to select what you want to adjust in the TV menu. 2. Press V-/V+ button to adjust. 3. When you are satisfied with your adjustment, press LCD MENU to exit the main menu. -
Seite 39: Auto Search
AUTO SEARCH If you use the TV for the first time, you must use AUTO SEARCH. TV will auto tune and all programs searched will be saved into memory until the whole process is over automatically, please do not interrupt it. Press P+/P-button and then use V+ to show the sub-menu as below: Press V-/V+ button... -
Seite 40: Menu Operation
menu operation 2. PC-RBG Press MENU button to display the PC MENU when in PC-RGB mode 1. Use P+/P- to select what you want to adjust in the PC menu. 2. Press V-/V+ button to adjust. 3. When you are satisfied with your adjustment, press LCD MENU to exit the main menu. - Seite 41 1. Use P+/P- to select what you want to adjust in the HDMI menu. 2. Press V-/V+ button to adjust. 3. When you are satisfied with your adjustment, press LCD MENU or EXIT to exit the main menu. BRIGHTNESS Press P+/P- button and then use V-/V+ to adjust the brightness of the picture. CONTRAST Press P+/P- button and then use V-/V+ to adjust the contrast of the picture.
-
Seite 42: Technical Specifications
Technical Specifications TV-SYSTEM PAL/SECAM B/GD/K I L/L’ RECEIVING CHANNEL Hyper-band cable tuner PROGRAM CHANNE S 99 Channels CHANNEL DISPLAY On-Screen Display (OSD) RF-ANTENNA INPUT 75 ohms OPERATING VOLTAGE DC12V,3.3A AUDIO German + Nicam Stereo AUDIOOUTPUT POWER (%10 THD) 2 x 2W ca.
