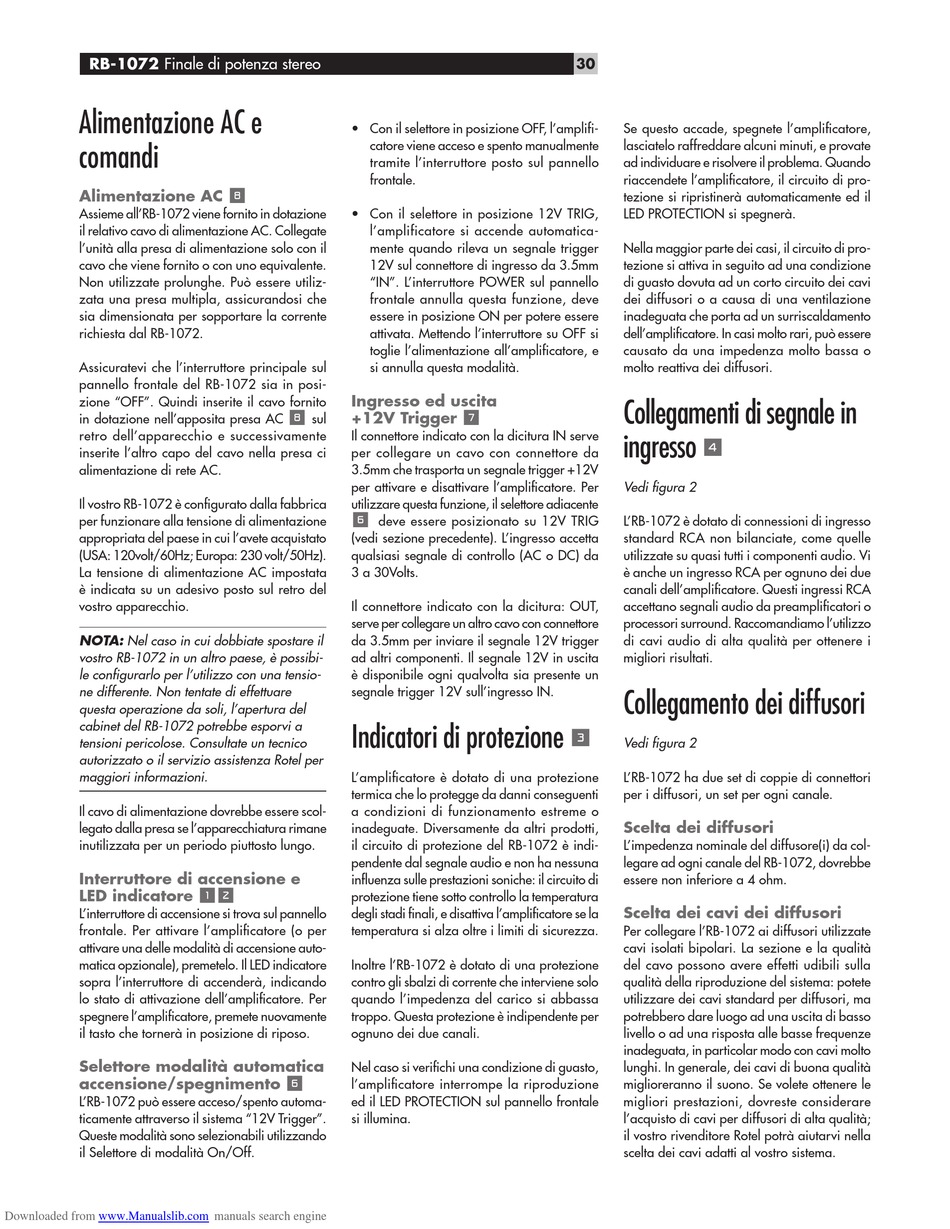

RB-1072 Finale di potenza stereo
Alimentazione AC e
comandi
Alimentazione AC
Assieme all'RB-1072 viene fornito in dotazione
il relativo cavo di alimentazione AC. Collegate
l'unità alla presa di alimentazione solo con il
cavo che viene fornito o con uno equivalente.
Non utilizzate prolunghe. Può essere utiliz-
zata una presa multipla, assicurandosi che
sia dimensionata per sopportare la corrente
richiesta dal RB-1072.
Assicuratevi che l'interruttore principale sul
pannello frontale del RB-1072 sia in posi-
zione "OFF". Quindi inserite il cavo fornito
in dotazione nell'apposita presa AC
retro dell'apparecchio e successivamente
inserite l'altro capo del cavo nella presa ci
alimentazione di rete AC.
Il vostro RB-1072 è configurato dalla fabbrica
per funzionare alla tensione di alimentazione
appropriata del paese in cui l'avete acquistato
(USA: 120volt/60Hz; Europa: 230 volt/50Hz).
La tensione di alimentazione AC impostata
è indicata su un adesivo posto sul retro del
vostro apparecchio.
NOTA: Nel caso in cui dobbiate spostare il
vostro RB-1072 in un altro paese, è possibi-
le configurarlo per l'utilizzo con una tensio-
ne differente. Non tentate di effettuare
questa operazione da soli, l'apertura del
cabinet del RB-1072 potrebbe esporvi a
tensioni pericolose. Consultate un tecnico
autorizzato o il servizio assistenza Rotel per
maggiori informazioni.
Il cavo di alimentazione dovrebbe essere scol-
legato dalla presa se l'apparecchiatura rimane
inutilizzata per un periodo piuttosto lungo.
Interruttore di accensione e
LED indicatore
L'interruttore di accensione si trova sul pannello
frontale. Per attivare l'amplificatore (o per
attivare una delle modalità di accensione auto-
matica opzionale), premetelo. Il LED indicatore
sopra l'interruttore di accenderà, indicando
lo stato di attivazione dell'amplificatore. Per
spegnere l'amplificatore, premete nuovamente
il tasto che tornerà in posizione di riposo.
Selettore modalità automatica
accensione/spegnimento
L'RB-1072 può essere acceso/spento automa-
ticamente attraverso il sistema "12V Trigger".
Queste modalità sono selezionabili utilizzando
il Selettore di modalità On/Off.
Downloaded from www.Manualslib.com
• Con il selettore in posizione OFF, l'amplifi-
catore viene acceso e spento manualmente
tramite l'interruttore posto sul pannello
frontale.
8
• Con il selettore in posizione 12V TRIG,
l'amplificatore si accende automatica-
mente quando rileva un segnale trigger
12V sul connettore di ingresso da 3.5mm
"IN". L'interruttore POWER sul pannello
frontale annulla questa funzione, deve
essere in posizione ON per potere essere
attivata. Mettendo l'interruttore su OFF si
toglie l'alimentazione all'amplificatore, e
si annulla questa modalità.
Ingresso ed uscita
+12V Trigger
8 sul
Il connettore indicato con la dicitura IN serve
per collegare un cavo con connettore da
3.5mm che trasporta un segnale trigger +12V
per attivare e disattivare l'amplificatore. Per
utilizzare questa funzione, il selettore adiacente
6
(vedi sezione precedente). L'ingresso accetta
qualsiasi segnale di controllo (AC o DC) da
3 a 30Volts.
Il connettore indicato con la dicitura: OUT,
serve per collegare un altro cavo con connettore
da 3.5mm per inviare il segnale 12V trigger
ad altri componenti. Il segnale 12V in uscita
è disponibile ogni qualvolta sia presente un
segnale trigger 12V sull'ingresso IN.
Indicatori di protezione
L'amplificatore è dotato di una protezione
termica che lo protegge da danni conseguenti
a condizioni di funzionamento estreme o
inadeguate. Diversamente da altri prodotti,
il circuito di protezione del RB-1072 è indi-
pendente dal segnale audio e non ha nessuna
influenza sulle prestazioni soniche: il circuito di
12 protezione tiene sotto controllo la temperatura
degli stadi finali, e disattiva l'amplificatore se la
temperatura si alza oltre i limiti di sicurezza.
Inoltre l'RB-1072 è dotato di una protezione
contro gli sbalzi di corrente che interviene solo
quando l'impedenza del carico si abbassa
troppo. Questa protezione è indipendente per
ognuno dei due canali.
Nel caso si verifichi una condizione di guasto,
6 l'amplificatore interrompe la riproduzione
ed il LED PROTECTION sul pannello frontale
si illumina.
manuals search engine
7
deve essere posizionato su 12V TRIG
30
Se questo accade, spegnete l'amplificatore,
lasciatelo raffreddare alcuni minuti, e provate
ad individuare e risolvere il problema. Quando
riaccendete l'amplificatore, il circuito di pro-
tezione si ripristinerà automaticamente ed il
LED PROTECTION si spegnerà.
Nella maggior parte dei casi, il circuito di pro-
tezione si attiva in seguito ad una condizione
di guasto dovuta ad un corto circuito dei cavi
dei diffusori o a causa di una ventilazione
inadeguata che porta ad un surriscaldamento
dell'amplificatore. In casi molto rari, può essere
causato da una impedenza molto bassa o
molto reattiva dei diffusori.
Collegamenti di segnale in
ingresso
4
Vedi figura 2
L'RB-1072 è dotato di connessioni di ingresso
standard RCA non bilanciate, come quelle
utilizzate su quasi tutti i componenti audio. Vi
è anche un ingresso RCA per ognuno dei due
canali dell'amplificatore. Questi ingressi RCA
accettano segnali audio da preamplificatori o
processori surround. Raccomandiamo l'utilizzo
di cavi audio di alta qualità per ottenere i
migliori risultati.

Collegamento dei diffusori

3
Vedi figura 2
L'RB-1072 ha due set di coppie di connettori
per i diffusori, un set per ogni canale.
Scelta dei diffusori
L'impedenza nominale del diffusore(i) da col-
legare ad ogni canale del RB-1072, dovrebbe
essere non inferiore a 4 ohm.
Scelta dei cavi dei diffusori
Per collegare l'RB-1072 ai diffusori utilizzate
cavi isolati bipolari. La sezione e la qualità
del cavo possono avere effetti udibili sulla
qualità della riproduzione del sistema: potete
utilizzare dei cavi standard per diffusori, ma
potrebbero dare luogo ad una uscita di basso
livello o ad una risposta alle basse frequenze
inadeguata, in particolar modo con cavi molto
lunghi. In generale, dei cavi di buona qualità
miglioreranno il suono. Se volete ottenere le
migliori prestazioni, dovreste considerare
l'acquisto di cavi per diffusori di alta qualità;
il vostro rivenditore Rotel potrà aiutarvi nella
scelta dei cavi adatti al vostro sistema.
