Auswechseln der Quad-Spannachsen
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.3.
1.
Entfernen Sie das Hinterrad und die vorhandene
Schnellspannachse von dem Rollstuhl. Siehe
Entfernen/Installieren der Hinterräder auf Seite 38.
2.
Entfernen Sie die vorhandene Schnellspannachse von
dem Hinterrad.
3.
Setzen Sie die neue Quad‐Spannachse durch die hintere
Radnabe ein.
4.
Schieben Sie die Schiebemuffe auf die
Quad‐Spannachse, bis sie gegen das Hinterrad stößt
und ziehen Sie sie mit der Inbusschraube fest.
5.
Installieren Sie das Hinterrad und die
Quad‐Spannachse erneut an dem Rollstuhl. Siehe
Entfernen/Installieren der Hinterräder auf Seite 38.
6.
Lassen Sie den Griff der Quad‐Spannachse nach unten schnappen, um den Arretierstift zu lösen, und stellen Sie sicher,
dass die Sperrstifte vollständig gelöst sind.
7.
Wenn sich der Arretierstift nicht vollständig löst, gehen Sie zu Einstellung der Quad‐Spanngriffe auf Seite 39.
8.
Wiederholen Sie SCHRITT 1‐7 für das gegenüberliegende Hinterrad.
Einstellung der Quad-Spanngriffe
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in
ABBILDUNG 5.4.
Nach innen und/oder außen
1.
Entfernen Sie das Hinterrad und die Quad‐Spannachse
von dem Rollstuhl. Siehe Entfernen/Installieren der
Hinterräder auf Seite 38.
2.
Lösen Sie die Verriegelungsschraube.
3.
Nehmen Sie eine der beiden folgenden Einstellungen
vor:
•
Wenn der Quad‐Spanngriff die Sperrstifte nicht
vollständig löst, drehen Sie den Quad‐Spanngriff
ungefähr um eine Vierteldrehung im
Uhrzeigersinn.
•
Wenn der Quad‐Spanngriff beim Zusammenbau auf
die Speichen des Hinterrads trifft, drehen Sie den
Quad‐Spanngriff ungefähr um eine Vierteldrehung
entgegen dem Uhrzeigersinn.
4.
Ziehen Sie die Verriegelungsschraube an.
Part No 1163158
Sturzleiste mit verstellbarer
Achsenposition
Sperrstifte
Schnellspannachse

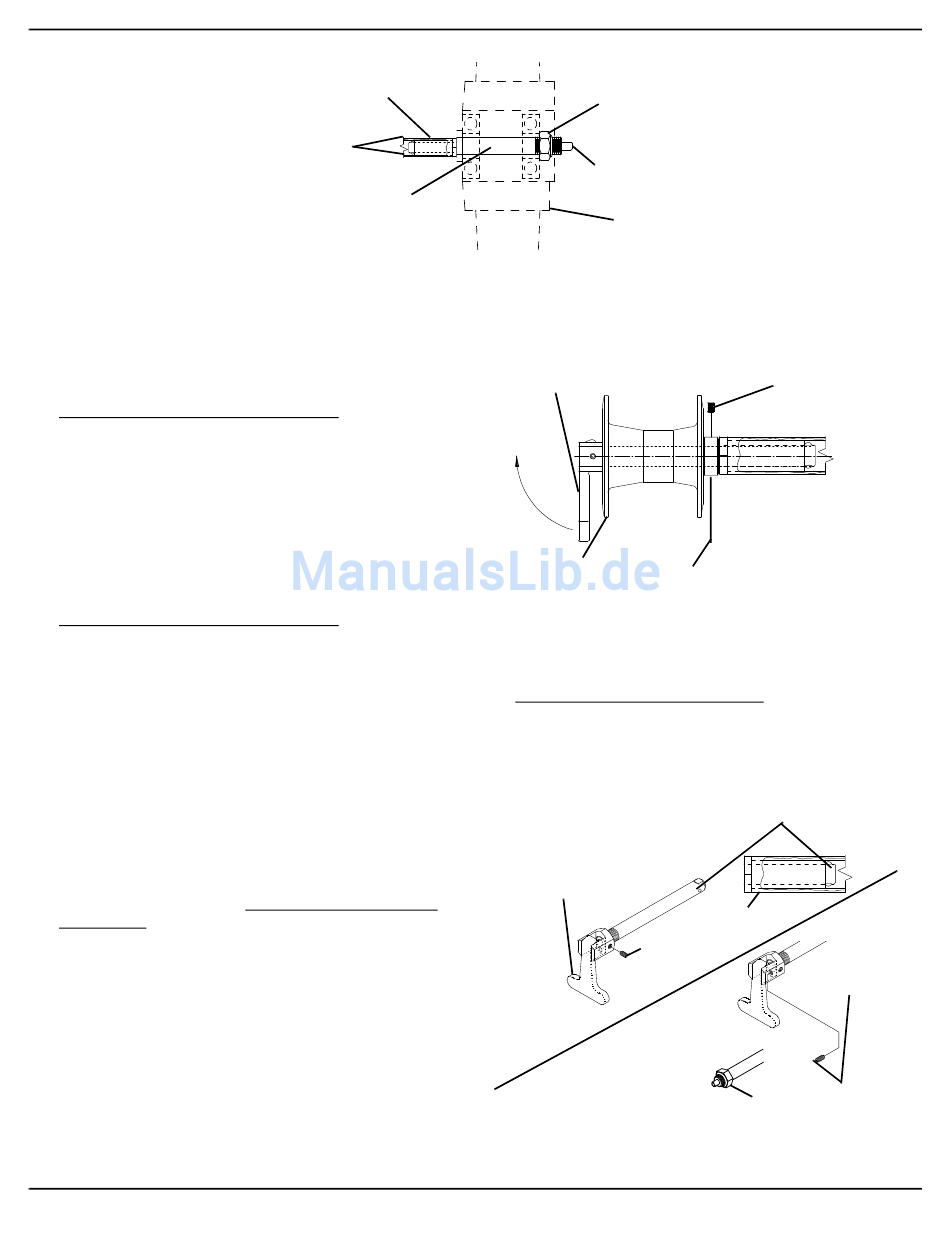

ABBILDUNG 5.2 Einstellung der Schnellspannachsen
Kontermutter
Arretierstift
Radnabe
Schnellspannachse
Hintere
Schiebemuffe
Radnabe
ABBILDUNG 5.3 Auswechseln der Quad-Spannachsen
Einstellung des
Quad-Spanngriffs auf nach
innen und/oder nach außen
Quad-Spanngriff
Verriegelungs-
Entfernen des
Spiels von den
Hinterrädern
ABBILDUNG 5.4 Einstellung der Quad-Spanngriffe
39
ABSCHNITT 5 —RÄDER
HINWEIS: Das Ende der
Schnellspannachse ist nur aus
Referenzgründen dargestellt. Es
ist nicht sichtbar, wenn es in der
Sturzleiste eingesetzt ist.
Inbusschraube
HINWEIS: Das Ende der
Schnellspannachse ist nur
aus Referenzgründen
dargestellt. Es ist nicht
sichtbar, wenn es in der
Sturzleiste eingesetzt ist.
Sperrstifte
Sturzleiste
schraube
Längen-
Einstellschraube
Einstellen der Kontermutter
(Auf Schnellspannachse)
Rollstühle der Everyday-Serie
