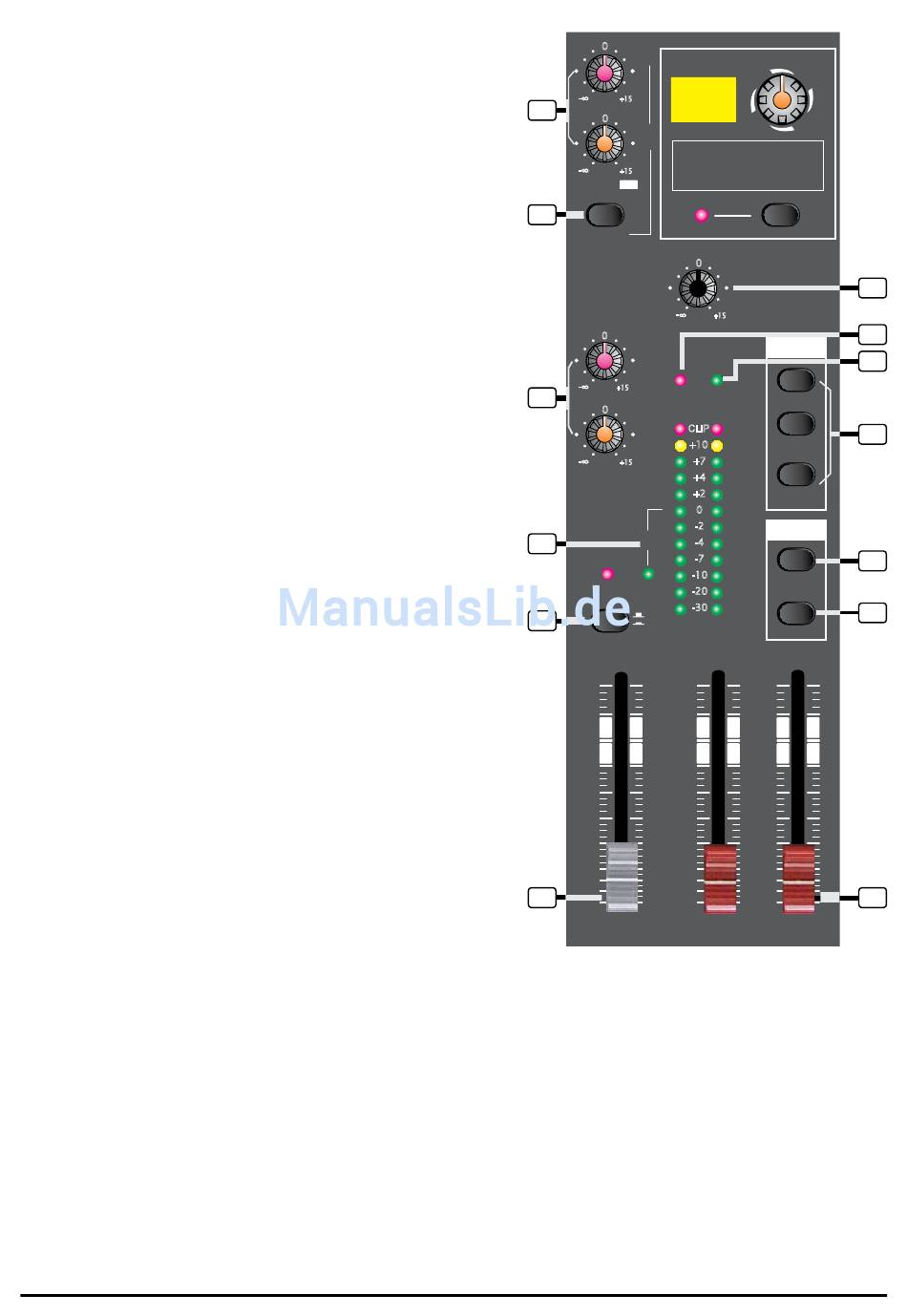

4.21 AUX RETURN [25]
Über diese Regler steuern Sie die Return-Pegel der
AUX-Wege 1&2, wobei die Signale dem Summenaus-
gang L/R (MAIN MIX) hinzugemischt werden.
4.22 EFX TO AUX 1 [26]
Über diesen Schalter routen Sie das an AUX RETURN
2 anliegende Signal auf den AUX 1-Ausgang, so dass
der Effekt auch im Monitor-Mix zu hören ist – was sich
in der Praxis als außerordentlich hilfreich erweist.
4.23 AUX SEND-REGLER [27]
Über diese Regler steuern Sie die Master-AUX SEND-
Pegel (-∞ bis +15 dB). Auf diese Weise lassen sich die
AUX-Signale bei Bedarf um bis zu 15 dB anheben.
4.24 LED-PEGELANZEIGE [28]
Über die Stereo-Pegelanzeige (12 Segmente) überwa-
chen Sie den Pegel des Ausgangssignals.
4.25 SOLO MODE-TASTE & SOLO-LED-ANZEIGE
[29]
Über diese Taste schalten Sie zwischen den beiden
Solo-Modi PFL (Pre-Fader Listening, Taste nicht ge-
drückt) und AFL (After-Fader Listening, Taste ge-
drückt) um.
Im PFL-Modus werden die Signale der SOLO ge-
schalteten Kanalzüge vor dem Fader abgegriffen, d.h.
die Fader-Stellung (Kanallautstärke) beeinflusst das
Solo-Signal nicht. Im AFL-Modus werden die Signale
der SOLO geschalteten Kanalzüge nach dem Fader
plus Panorama-Regler – der sich zwar oberhalb des
Kanal-Faders befindet, schaltungstechnisch aber nach
dem Fader angeordnet ist – abgegriffen. In diesem Mo-
dus beeinflusst die Einstellung des Kanal-Faders und
des Panorama-Reglers also auch das Solo-Signal.
Hinweis: Die SOLO MODE-Umschaltung (PFL/AFL) wirkt sich erst dann aus, wenn mindestens ein
Kanalzug in den Solo-Modus geschaltet ist. In diesem Fall leuchtet auch die rote SOLO ACTIVE-
LED (im AFL-Modus) bzw. die grüne LEVEL SET LED (im PFL-Modus).
4.26 ALT 3-4-FADER [30]
Über diesen Fader steuern Sie den Pegel des ALT-Ausgangs (Regelbereich -∞ bis +10 dB), der sich
z.B. als Ausgang für einen zweiten, unabhängigen Stereo-Submix mit separater Pegelsteuerung
anbietet.
