102 mm
B501AP
M200G-RF

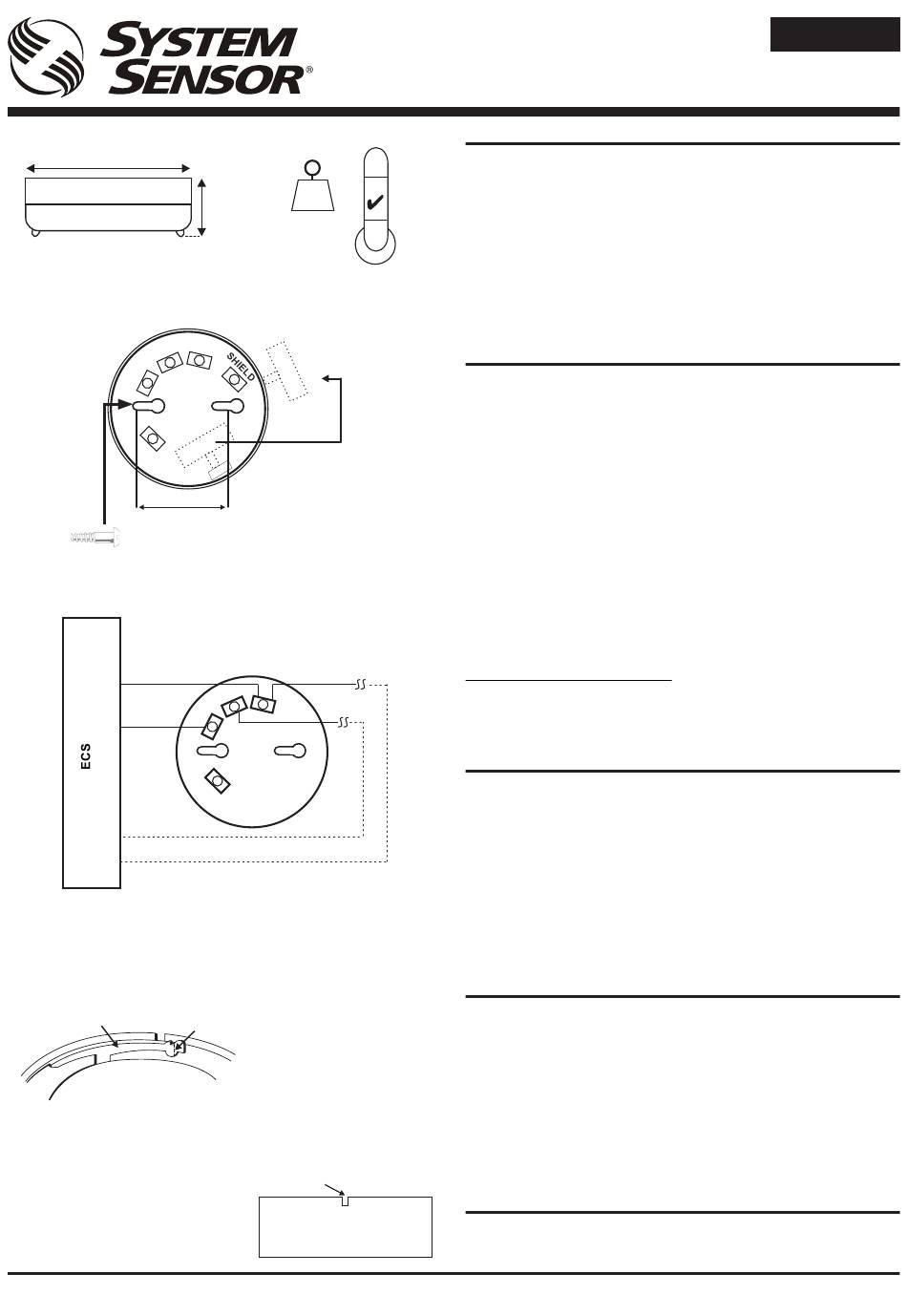

Figure 1: Montage du socle B501AP
4
2
3
50-60 mm
≤ M4
Figure 2: Raccordement du socle B501AP
-
+
+
-
Figure 3a: Mise en œuvre du dispositif Antivol
LEVIER PLASTIQUE
Figure 3b: Retrait de l'interface de son socle
UTILISER UN TOURNEVIS PLAT AFIN DE POUSSER LE
PLASTIQUE DANS LA DIRECTION DE LA FLECHE
D200-303-00
M200G-RF INTERFACE SYSTEME RADIO
90g
42 mm
1
ETIQUETTE
ADRESSE
4
1
2
3
BRISER L'ENCOCHE EN
EXERCANT UNE TORSION VERS
LE CENTRE DU SOCLE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
MANUEL D'INSTALLATION
DESCRIPTION
L'interface radio M200G-RF est un dispositif radio innovant conçu
pour une utilisation avec les systèmes adressables de détection
60°C
incendie basés sur un protocole de communication propriétaire
pour le contrôle et la surveillance de ligne.
-30°C
Cette interface radio comporte un transmetteur radio qui permet
des communications RF bidirectionnel entre les dispositifs du
système radio de System Sensor et l'ECS.
Le M200G-RF est conforme aux normes NF EN 54-25, NF EN 54-
17 et NF EN 54-18 ainsi qu'aux exigences des normes EN 300 220
et EN 301 489 (directive R&TTE).

SPECIFICATIONS

Tension d'alimentation (Courant Continu - DC):15 – 29 V (courant ligne ≤ 900mA)
Courant maximum lors d'un court-circuit: 900mA
Courant de veille (à 24V):
Courant de veille (à 24V)
(un communication toute les 5s radio – le pire, 32 dispositifs en étoile
LED clignote en verte):
Courant, LED Allumée
Temps d'initialisation
Bande Fréquence Radio
Puissance de sortie RF
Portée
Communications RF
Humidité Relative
Câblage
L'interface radio doit être alimentée par une source de sécurité TBTS et
avec les protections requises en cas de coupures ou de courts circuits
Isolateur de boucle de l'interface
Courant max continu (état fermé)
Courant max de commutation
Courant max d'isolation (état ouvert)
Résistance max série (état fermé)
INSTALLATION
Cet équipement et son câblage doivent être réalisés conformément
aux règlementations en vigueur.
Se reporter aux Figures 1 et 2 concernant l'installation du socle B501
AP (Pour plus d'informations voir le document réf. D550-33-00).
Les dispositifs du système radio doivent être séparés par une
distance minimum de 1m
Système Antivol
Le socle comprend un système qui, lorsqu'il est mis en œuvre,
empêche le retrait de l'interface de son socle sans outil. Pour plus
de détails se reporter aux Figures 3a et 3b.
PARAMETRAGE DE L'ADRESSE
Sélectionner l'adresse désirée avec les deux roues codeuses
situées au dos de l'interface, à l'aide d'un tournevis (voir figure 4
au verso). L'interface occupe une adresse de module sur la boucle
de détection. Sélectionner un nombre entre 01 et 159 (Note:
Le nombre d'adresses disponibles dépendra de la capacité du
tableau de détection incendie, consultez sa documentation pour
avoir des informations à ce sujet). Indiquer l'adresse sélectionnée
sur l'étiquette fournie avec le socle.
Insérer l'interface sur son socle et le tourner dans le sens des
aiguilles d'une montre jusqu'au verrouillage.
PROGRAMMATION
Une opération préalable à la mise en service est nécessaire afin
d'associer l'interface radio avec ses dispositifs radio apparentés.
Cette opération est réalisée en utilisant l'interface RF-USB type
F R A N Ç A I S
510μA max. sans communication
dépendant de la configuration radio – le
pire, 32 dispositifs en étoile
≤ 3.4mA max dépendant de la configuration
: Rouge : 4mA ; jaune : 5,3mA
: 2 s (nominal)
: 865-870 MHz (jusqu'à 18 canaux)
: 14dBm (max)
: 400m (nominal / à l'air libre)
: jusqu'à 32 dispositifs radio
: 10% à 93% (sans condensation)
: 0.75mm² – 2.5mm² max
: 0.9A (tension d'entrée ≤ 29V)
: 0.9A (tension d'entrée ≤ 29V)
: 15mA à 24V
: 300 MΩ
I56-3892-001
