6.9

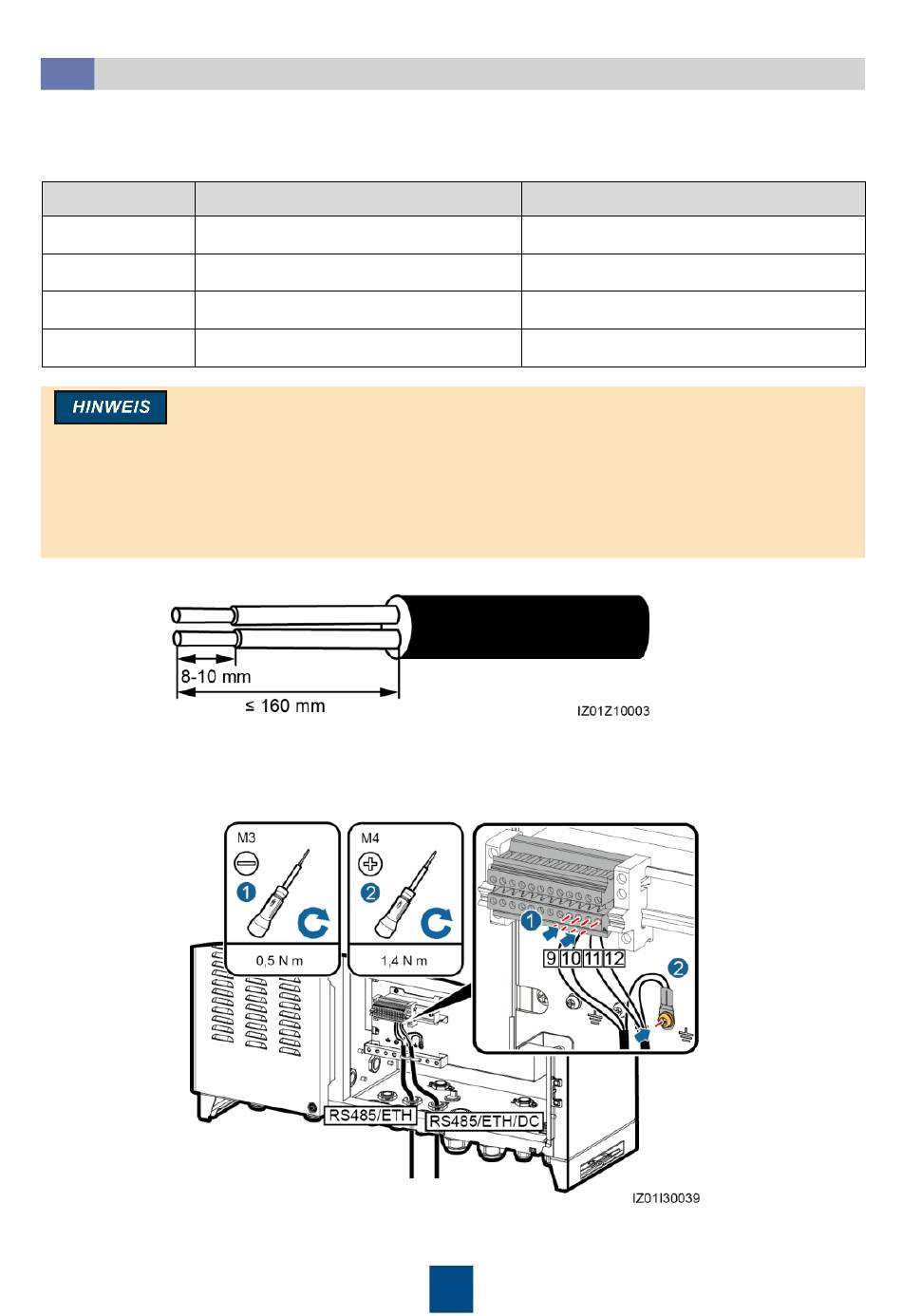

Anschließen des peripheren RS485-Kommunikationskabels
Schließen Sie die peripheren RS485-Kommunikationskabel an JX01 an. Alle RS485-
Kommunikationskabel werden auf die gleiche Weise angeschlossen. In diesem Abschnitt wird
der Anschluss von zwei RS485-Kommunikationskabeln beschrieben.
Nr.
Port an JX01-Klemmleiste
9
RS485-5 (+)
10
RS485-5 (–)
11
RS485-6 (+)
12
RS485-6 (–)
Schließen Sie kein peripheres RS485-Kommunikationskabel an den RS485-1-Port (Port 1 und 2
an JX01) an, da das Kommunikationskabel des PID-Moduls an diesen Port angeschlossen
werden muss.
Schließen Sie bei einem Smart Array Controller, der den Zugang von zwei PLC-Routen
unterstützt, kein peripheres RS485-Kommunikationskabel an den RS485-2-Port (Port 3 und 4 an
JX01) an, da das Kommunikationskabel des PLC CCO-Moduls an diesen Port angeschlossen
werden muss.
1. Bereiten Sie ein Kommunikationskabel vor.
2. Schließen Sie das Kommunikationskabel an die JX01-Klemmleiste an.
3. Crimpen Sie einen Kabelschuh für die Abschirmungsschicht und schließen Sie die
Abschirmungsschicht an den Erdungspunkt im Gehäuse an.
4. Fixieren Sie die Kommunikationskabel.
Definition
RS485A-, RS485-Differenzialsignal +
RS485B-, RS485-Differenzialsignal –
RS485A-, RS485-Differenzialsignal +
RS485B-, RS485-Differenzialsignal –
21
