Beispiel Dreifachkombination - Hitachi RCD Technisches Handbuch

8 Kühlkreisläufe

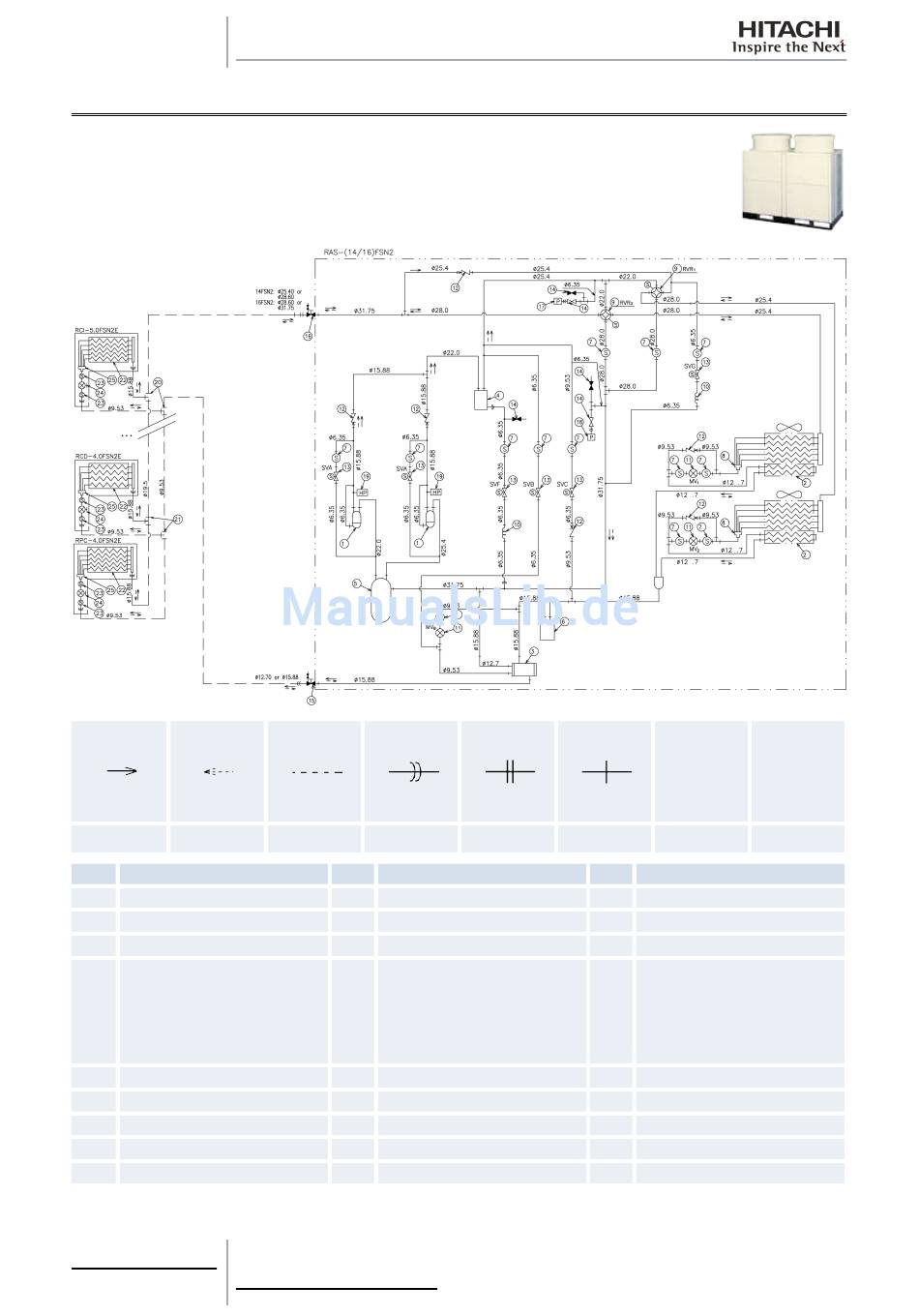

8.3 Beispiel Dreifachkombination

Kältemittelfluss für Kältemittelfluss für
Kühlung Erhitzung
Nr. Teilebezeichnung
1 Kompressor
2 Wärmetauscher
3 Wärmetauscher
4 Ölabscheider
5 Speicher
6 Empfänger
7 Filter
8 Verteiler
9 Umschaltventil
182
TCDE0063 rev. 2 - 12/2010
Anschluss über die
Kühlrohr der Anlage
Konusmutter
Nr. Teilebezeichnung
10 Kapilarschlauch
11 Expansionsventil
12 Prüfventil
Magnetventil
SVA: Druckprüfung.
13 SVB: Gasbypass.
SVC: Flüssigkeitsbypass.
SVF: Ölrückführung.
14 Prüfanschluss
15 Serviceventil für Flüssigkeitsrohr
16 Serviceventil für Gasrohr
17 Hochdrucksensor
18 Niederdrucksensor
Anschluss über Anschluss über
Flansch Schweißnaht
Nr. Teilebezeichnung
19 Hochdruckregler zum Schutz
20 Multikit MW-242AN
21 Multikit MW-102AN
22 Innenaustauscher
23 Filter
24 Expansionsventil
25 Verteiler
R410A 4.15 MPa
Druck für
Kühlgas
Dichtigkeitsprüfung
