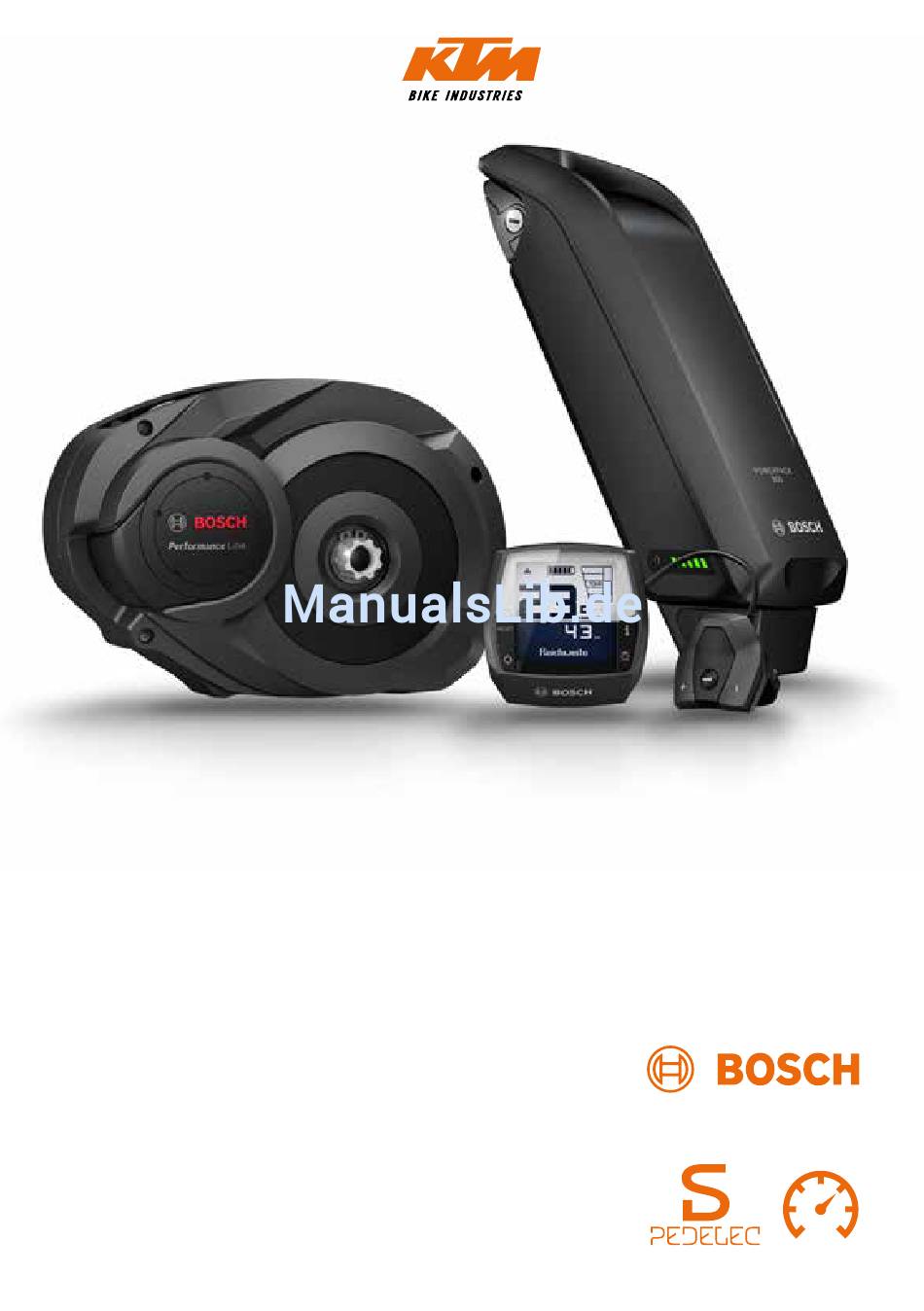

2017
ORIGINAL BETRIEBSANLEITUNG
ANTRIEBSSYSTEME MIT INTUVIA DISPLAY
PERFORMANCE LINE 45 SPEED
OFFROAD
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Intuvia

Inhaltszusammenfassung für Bosch Intuvia

  • Seite 1 2017 ORIGINAL BETRIEBSANLEITUNG ANTRIEBSSYSTEME MIT INTUVIA DISPLAY PERFORMANCE LINE 45 SPEED OFFROAD Deutsch...
  • Seite 2 Herzlichen Glückwunsch Vielen Dank, dass Sie sich für ein Produkt aus dem Hause KTM entschieden haben. Wir sind sicher, dass Ihr neues E-Bike 45 Ihre Erwartungen in Funktion, Design, Qualität jetzt und in Zukunft mehr als erfüllen wird. Fahrzeuge, die in dieser Betriebsanleitung mit E-Bike 45 bezeichnet werden, sind Fahrzeuge der Kategorie Kleinkraftrad L1e.

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Hinweise ...........16 Abschnitt 2 – Antriebsspezifischer Teil .................... 24 In diesem Abschnitt werden alle E-Bikes 45 als eBikes bezeichnet. Antriebseinheit Drive Unit / Bordcomputer Intuvia ...31 Ladegerät Charger ..........46 Li-Ionen-Akku PowerPack ........42 Abschnitt 3 – EG Konformitätserklärungen ..................49...

  • Seite 4: Abschnitt 1 - Allgemeine Erklärungen Zum Gesamten Ebike

    Abschnitt 1 – Allgemeine Erklärungen zum gesamten eBike 45 Dieses Fahrzeug ist der Kategorie Kleinkraftrad L1e zuzuordnen, entsprechend der Richtlinie 2002/24/EG des europäischen Parlaments und Rates vom 18. März 2002. Folgende Merkmale sind zu beachten:...

  • Seite 5: Beschreibung Relevanter Bauteile Am E-Bike 45

    Bosch Art. Nr.: 0.275.007.041 Spannungslevel: 36V Nenndauerleistung: 250 Watt Gewicht: <4kg Farbe: schwarz/anthrazit Maximales Drehmoment: 60Nm Maximale Unterstützung: 275% Original LCD Bordcomputer „Intuvia“ - abnehmbar LCD Display mit Hintergrundbeleuchtung Zusätzliche Bedieneinheit (Fernbedienung) in Griffnähe Anfahrhilfe PERFORMANCE LINE Bosch Art. Nr.: 0.276.001.246 Farbe: schwarz/anthrazit...
  • Seite 6 Bezeichnung Abbildung Original Bosch Ladegerät für 36V Akku Bosch Art.Nr.: 0.275.007.907 Spezielles Ladegerät zum Laden von Bosch Li-Ion Akkus. Laden sowohl bei eingebauten als wie auch ausgebautem Akku möglich. Nennspannung: 207-264V 47/63Hz Maximaler Ladestrom: 4A Gewicht ca. 800g Scheinwerfer: Supernova E3 E-Bike V6s KTM Art.Nr.: 97911011161...
  • Seite 7 Bezeichnung Abbildung Glocke: Nuvo NH-B420AP KTM Art.Nr.: 97902090013 3 Hornsymbole in 120° Abständen Material Aluminium und Plastik Passend für Lenkerdurchmesser 22mm Alternative: Nuvo NH-B850AP KTM Art.Nr.: 97902090014 Sattelstütze: KTM Team SP-358K KTM Art.Nr.: 97907020256 Länge: 350mm Durchmesser: 30.9mm Lochdurchmesser am Sattelkloben: 10mm Pedal: VP-539 MTB KTM Art.Nr.: 97503060058 Farbe schwarz...
  • Seite 8 Bezeichnung Abbildung Vorbau-Varianten: KTM Team JD ST95A 7° — KTM Art.Nr.: 97602005410 Vorbaudurchmesser 31.5mm, Vorbaulänge 50mm KTM Team JD ST95A 7° — KTM Art.Nr.: 97602005411 Vorbaudurchmesser 31.5mm, Vorbaulänge 60mm KTM Team JD ST95A 7° — KTM Art.Nr.: 97602005412 Vorbaudurchmesser 31.5mm, Vorbaulänge 70mm KTM Team JD ST95A 7°...
  • Seite 9 Bezeichnung Abbildung Bremsenset Magura MT5e vorne / MT4e hinten KTM Art.Nr.: 9781302105208 / 9781304105211 Magura STORM HC Scheibendurchmesser vorne / hinten: 203mm / 203mm KTM Art.Nr.: 98013080003 / 98013080003 Leitungslänge vorne: 850mm Leitungslänge hinten: 1800mm Magura Y-Kabel mit Higo Connector Länge 1450/450/450mm KTM Art.Nr.: 98013046102 Alternative: Bremssystem: Bremsenset Tektro Dorado, HD-E715...

  • Seite 10: Fahrzeugtechnische Hinweise Zum E-Bike 45

    Fahrzeugtechnische Hinweise zum eBike 45 Typengenehmigung und Geltungsbereich Die KTM eBikes 45 wurden beim deutschen Kraftfahrzeugbundesamt einer Typgenehmigung unterzogen und als Kraftfahrzeug zugelassen. Dabei wurden bestimmte Bauteile spezifiziert, deren Verwendung an diesen Fahrzeugen zulässig ist. Wird das Fahrzeug mit NICHT SPEZIFIZIERTEN oder NICHT FREIGEGEBEN BAUTEILEN betrieben, so verliert dessen Typgenehmigung an Gültigkeit.

  • Seite 11: Coc-Papier

    CoC-Papier Das CoC-Papier (Certificate of Conformity = Übereinstimmungserklärung) bestätigt, dass das neue Fahrzeug zum Zeitpunkt der Auslieferung der EU-Betriebserlaubnis für dieses Fahrzeug entsprochen hat. Es wird bei Neufahrzeugen mitgeliefert und zur erstmaligen Anmeldung benötigt. Wird es verloren, so gibt es nur unter besonderen Bedingungen Nachdruck, daher wird ein sorgfältiger Umgang dringend empfohlen.

  • Seite 12: Fahrzeug-Identifikationsnummer

    Antimanipulationsschild Typenschild Trade Name: KTM Fahrrad GmbH KTM Fahrrad GmbH Vehicle Category: A e1*2002/24*XXXX Vehicle ID Number 6. BOSCH 0.275.007.031 - - - - - - dB(A) 9. 20 T 10. 11 T Das Typenschild enthält die für 11. BOSCH 0.275.007.031...
  • Seite 13 Antimanipulationsschild Typenschild...

  • Seite 14: Gesetzliche Grundlagen

    Gesetzliche Grundlagen Dieses Fahrzeug ist der Kategorie Kleinkraftrad L1e zuzuordnen, entsprechend der Richtlinie 2002/24/EG des europäischen Parlaments und Rates vom 18. März 2002. Machen Sie sich vor der Benutzung mit den jeweiligen, nationalen, gesetzlichen Gegebenheiten, insbesondere mit ▶ Versicherungspflicht ▶ Führerscheinpflicht ▶...

  • Seite 15: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen und bewahren Sie diese für die Zukunft auf. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der in dieser Betriebsanleitung verwendete Begriff „Akku“ bezieht sich gleichermaßen auf Unterrohr-Akkus (Akkus mit Halterung am Fahrradrahmen) und Gepäckträger-Akkus (Akkus mit Halterung am Gepäckträger).

  • Seite 16: Allgemeine Hinweise

    Achten Sie darauf, dass Rahmengröße und Bedienelemente auf Ihre Körpergröße abgestimmt sind. Eine falsch gewählte Rahmengröße kann dazu führen, dass das E-Bike 45 vom Fahrer nicht richtig bedient und kontrolliert werden kann – zum Beispiel können die Bremsen nicht richtig betätigt werden.

  • Seite 17: Wartung Und Reparatur

    Bosch Original Antriebskomponenten und Akkus. Für den Austausch der Komponenten Ihres E-Bikes 45 sind ausschließlich KTM Originalkomponenten sowie Bosch Original Antriebskomponenten und Akkus zu verwenden, da diese bestimmten Eigenschaften entsprechen müssen. Die Verwendung fremder oder nicht geeigneter Komponenten kann zu Brüchen und in weiterer Folge zu Unfällen oder Stürzen mit Verletzungen führen.
  • Seite 18 Achten Sie bei Einstellarbeiten am Sattel unbedingt auf das Lichtkabel. Bei der Winkeleinstellung des Sattels sollte das Einklemmen des Lichtkabels im Sattelkloben unbedingt vermieden werden. Sattel Sattelstütze Kennzeichen und Lichtkabel Kennzeichenhalter 14° 14° Beachten Sie, wenn Sie die Sattelstütze ausbauen, dass die Steckverbindung des Lichtkabels im Sattelrohr gelöst werden muss.
  • Seite 19 Achten Sie bei Einstellarbeiten der Sattelhöhe unbedingt auf den Freigang zwischen Kennzeichen bzw. Kennzeichenhalter und Reifen. Eine falsch gewählte Sattelhöhe kann dazu führen, dass das Kennzeichen bzw. der Kennzeichenhalter den Reifen berührt und dadurch das Hinterrad beschädigt oder blockiert. Daraus resultierende Unfälle und Stürze können in weiterer Folge zu Verletzungen führen. Das Kennzeichen bzw.

  • Seite 20: Entsorung

    Entsorgung Bitte beachten Sie, dass ein verbrauchter Akku beziehungsweise defekte Elektrokomponenten fachgerecht entsorgt werden müssen. Verbrauchte Akkus und Elektrokomponenten gehören nicht in den Hausmüll – führen Sie diese dem Recyclingkreislauf zu. Für detailierte Informationen siehe Seiten 41, 45 und 48. Transport und Beladung Fahren Sie nie zu zweit auf Ihrem E-Bike 45 (Ausnahme: Mitführen eines Kleinkindes in einem speziellen Kindersitz).

  • Seite 21: Anzeige Der Restreichweite

    Anzeige der Restreichweite Basierend auf einen von KTM real ermittelten Reichweitenmaximalwert (optimalste Fahrbedingungen) und dem aktuellen Ladezustand wird unter Berücksichtigung des aktuellen Verbrauchs die voraussichtliche Reichweite berechnet. Diese Berechnung ermöglicht die Anzeige eines stark theoretischen Wertes. Abhängig von den Fahrbedingungen wird dieser Wert mehr oder weniger stark abweichen.

  • Seite 22: Reichweite Auswirken

    Faktoren, welche sich negativ auf die verfügbare Reichweite des Antriebssystems auswirken Topographie der Fahrstrecke: Natürlich steigt der benötigte Energieaufwand bei Fahrten in hügeligem Gelände ungleich stärker an als bei Fahrten auf ebenen Wegen. Gewählte Unterstützungsstufe: Wählen Sie den Grad der Unterstützungsstufe immer den Anforderungen gerecht und mit Bedacht aus.

  • Seite 23: Informationen Zu Garantie Und Gewährleistung

    Anweisungen im Kapitel: Jahre ab Kaufdatum. KTM behält sich das „Handhabung und Lagerung des Akkus“ oder Recht vor, Garantieleistungen zu verweigern, wenn Kapitel „Nur Bosch Originalkomponenten die Unterlagen bei Einsenden des verwenden“. Akkus nicht vollständig sind. Die Modell-, die Serien- oder die...

  • Seite 24: Abschnitt 2 - Antriebsspezifischer Teil

    Abschnitt 2 – Antriebsspezifischer Teil TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 25 Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 26 C7 C6 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 27 7° Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 28 Battery Charger 36-4/230 Active/Performance Line 0 275 007 907 Input: 230V 50Hz 1.5A Li-Ion Output: 36V Use ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH, Reutlingen 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 29 Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 30 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 31: Sicherheitshinweise

    Der in dieser Betriebsanleitung verwendete Begriff „Akku“ zungsgefahr. bezieht sich, unabhängig von der Bauform, gleichermaßen auf  Verwenden Sie nur original Bosch Akkus, die vom Her- Standard-Akkus (Akkus mit Halterung am Fahrradrahmen) und steller für Ihr eBike zugelassen wurden. Der Gebrauch Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger).

  • Seite 32: Produkt- Und Leistungsbeschreibung

    USB-Ladekabel (Micro A–Micro B) Anzeigenelemente Bordcomputer a Anzeige Unterstützung der Antriebseinheit b Anzeige Unterstützungslevel c Anzeige Beleuchtung d Textanzeige e Werteanzeige f Tachometeranzeige g Schaltempfehlung: größerer Gang h Schaltempfehlung: kleinerer Gang i Akku-Ladezustandsanzeige 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 33: Betrieb

    Geschwindigkeitssensors vorbeiläuft. Erscheint auch da- 1) nicht im Standard-Lieferumfang enthalten nach keine Geschwindigkeit in der Tachometeranzeige f, 2) bei geschlossener USB-Abdeckung wenden Sie sich bitte an einen autorisierten Fahrradhändler. Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org) Betrieb Fahrradbeleuchtung* Nennspannung Inbetriebnahme...

  • Seite 34: Anzeigen Und Einstellungen Des Bordcomputers

     Wenn Sie Ihr eBike mehrere Wochen nicht benutzen, entnehmen Sie den Bordcomputer aus seiner Halte- rung. Bewahren Sie den Bordcomputer in trockener Um- gebung bei Raumtemperatur auf. Laden Sie den Bordcom- puter-Akku regelmäßig auf. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 35 – „SPORT“: kraftvolle Unterstützung, für sportives Fahren der Beleuchtungskörper ist aus gesetzlichen Gründen auf bergigen Strecken sowie für Stadtverkehr nicht möglich. – „TURBO“: maximale Unterstützung bis in hohe Trittfre- quenzen, für sportives Fahren Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 36 Taste „i“ 1 am Bordcomputer so oft, bis die ge- wünschte Grundeinstellung angezeigt wird. Ist der Bordcom- puter in die Halterung 4 eingesetzt, können Sie auch die Taste „i“ 11 an der Bedieneinheit drücken. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 37 Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen einheit sind blockiert. Schmutz. Reinigen Sie die Tasten gegebenenfalls. Verbindungsproblem der Antriebs- Anschlüsse und Verbindungen überprüfen lassen einheit Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 38 Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kon- taktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzustand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzei- gen zu lassen oder anzupassen. interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss) Software-Versionsfehler Starten Sie das System neu.

  • Seite 39: Energieversorgung Externer Geräte Über Usb-Anschluss

    Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

  • Seite 40: Wartung Und Service

    Bei allen Fragen zum eBike-System und seinen Komponenten – Gegenwind und Umgebungstemperatur, wenden Sie sich an einen autorisierten Fahrradhändler. – Gewicht von eBike, Fahrer und Gepäck. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 41: Transport

    Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch Li-Ion: eine geeignete Transportverpackung bestellen. Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 41. Änderungen vorbehalten. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

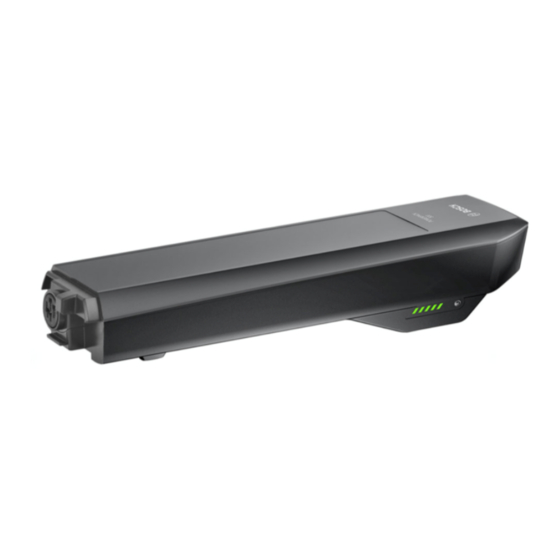

  • Seite 42: Li-Ionen-Akku Powerpack

    Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal-  Laden Sie den Akku nur mit original Bosch Ladegerä- tung der Sicherheitshinweise ten. Bei Benutzung von nicht original Bosch Ladegeräten und Anweisungen können kann eine Brandgefahr nicht ausgeschlossen werden.

  • Seite 43: Akku Vor Der Ersten Benutzung Prüfen

     Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- Der Ladezustand des eingeschalteten Akkus wird außerdem haltene oder ein baugleiches original Bosch Ladegerät. auf dem Display des Bordcomputers angezeigt. Lesen und be- Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- achten Sie dazu die Betriebsanleitung von Antriebseinheit deten Li-Ionen-Akku abgestimmt.

  • Seite 44: Akku Einsetzen Und Entnehmen (Siehe Bilder C-D)

    Inbetriebnahme Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur  Verwenden Sie nur original Bosch Akkus, die vom Her- noch eine LED der Ladezustandsanzeige A3, dann laden Sie steller für Ihr eBike zugelassen wurden. Der Gebrauch den Akku wieder auf etwa 60 % auf.
  • Seite 45 Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com Geben Sie nicht mehr gebrauchsfähige Akkus bitte bei einem autorisierten Fahrradhändler ab. Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 45. Änderungen vorbehalten. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

  • Seite 46: Ladegerät Charger

    Darstellung auf der Grafikseite mit Nummer C4 gekenn- besteht das Risiko eines elektrischen Schlages. zeichnet) und mit folgendem Inhalt:  Laden Sie nur für eBikes zugelassene Bosch Li-Ionen- NUR mit BOSCH Lithium-Ionen-Akkus verwenden! Akkus. Die Akkuspannung muss zur Akku-Ladespan- Produkt- und Leistungsbeschreibung nung des Ladegerätes passen.
  • Seite 47 Ladebuchse C7. Vermeiden Sie insbesondere die Verschmut- zung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Heben Sie die Abdeckung der Ladebuchse C7 ab und stecken Sie den Ladestecker C5 in die Ladebuchse C6. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

  • Seite 48: Fehler - Ursachen Und Abhilfe

    überprüfen. Kontakte am Akku Kontakte am Akku vorsichtig verschmutzt reinigen. Steckdose, Kabel oder Netzspannung überprüfen, Ladegerät defekt Ladegerät vom Fahrradhänd- ler überprüfen lassen. Akku defekt An autorisierten Fahrrad- händler wenden. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 51 Notizen...
  • Seite 52 ORIGINAL BETRIEBSANLEITUNG BOSCH ANTRIEBSSYSTEME MIT INTUVIA DISPLAY PERFORMANCE LINE 45 SPEED OFFROAD Technische ¨ A nderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. Stand: Dezember 2016 ART.NR.: 00012000061 ww w.kt m-bi kes.at...
