oventrop Aquanova Compact PN 16 Einbauanleitung/Wartungsplan

Technische Daten:
Typ: 6120508 6122506-10 4202508
Betriebsdruck:
max. Wassertemperatur:
Einbauanleitung:
Der Wasserfilter wird waagerecht zwischen zwei
Absperrventilen entsprechend der DIN 1988 direkt
in Fließrichtung hinter dem Wasserzähler eingebaut.
Der Filter ist mit der Durchflussrichtung gekennzeichnet.
Inbetriebnahme:
1. Entlüftungsventil öffnen.
2. Ein Absperrventil auf der Filterausgangsseite öffnen.
3. Ein Absperrventil auf der Filtereingangsseite
langsam öffnen, damit keine Druckstöße im Filter
entstehen.
4. Entlüftungsventil schließen, wenn Wasser austritt.
Der Filter ist funktionsbereit.
Wartung:
Aus hygienischen Gründen muss der Filtereinsatz
nach spätestens 6 Monaten gewechselt werden.
Oventrop-Bestell-Nr. des Filtereinsatzes 612 05 91
1. Absperrventile vor und hinter dem Filter schließen.
2. Entlüftungsventil öffnen.
3. Filtertasse mit Spezialschlüssel Art.-Nr. 612 41 00
oder mit Gabelschlüssel SW 50 lösen. Keine
Zange verwenden. Filtertasse mit klarem Wasser
gründlich ausspülen.
Hinweis: Alkohol und lösungsmittelhaltige Reini-
ger dürfen nicht verwendet werden, da sie die
Filtertasse schädigen können
4. Filtereinsatz nach unten herausziehen.
5. Neuen Filtereinsatz hineinschieben. Die Durch-
flussrichtung des Filtereinsatzes muss mit der
des Gehäuses übereinstimmen. Der Filtereinsatz
kann nur in dieser Stellung montiert werden. (Aus
Gründen der Hygiene die dem neuen Einsatz bei-
liegenden Montagehinweise unbedingt beachten.)
6. Filtertasse einschrauben und handfest anziehen.
Auf die richtige Lage des Dichtringes in der Nut
der Filtertasse achten und die Dichtflächen frei
von Schmutz halten.
Die Filtertasse vor dem Einbau auf Beschädigun-
gen überprüfen und ggf. austauschen.
7. Absperrventile langsam öffnen und wenn Wasser
aus dem Entlüftungsventil austritt, dieses
schließen.
8. Visuelle Prüfung auf Dichtheit.
Technische Änderungen vorbehalten.

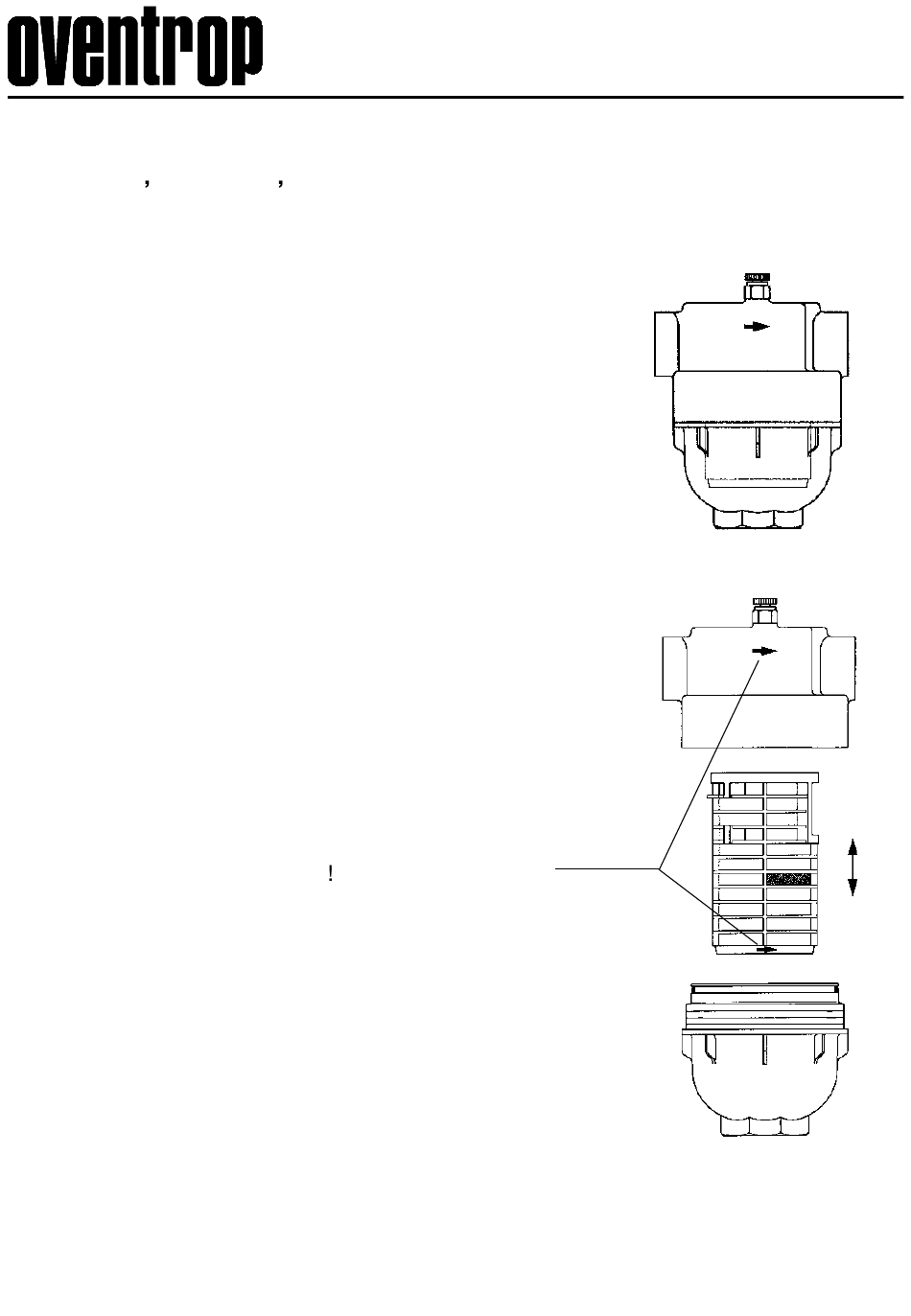

Wassserfilter „Aquanova Compact" PN 16
PN16
30 °C
Premium Armaturen + Systeme
Einbauanleitung/Wartungsplan
Durchfluss-
richtung
DIN-DVGW geprüft
