Inhaltszusammenfassung für Purelight MUVY SpotOne

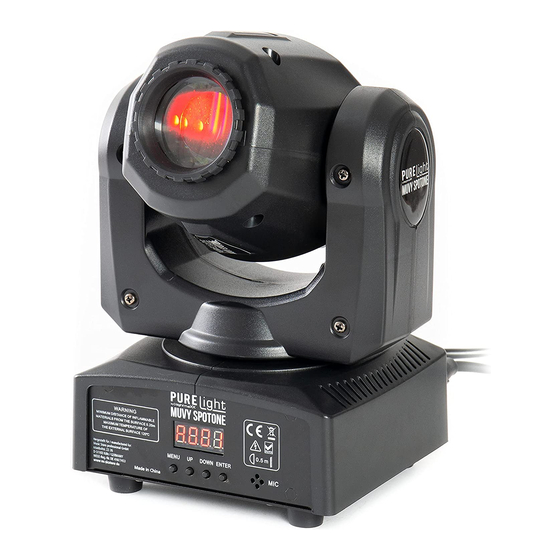

- Seite 1 DEUTSCH/ENGLISCH PURElight MUVY SpotOne LIG0016704-000 12/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH WARNUNG! (Bewegliches Gerät) Aufgrund seiner baulichen Eigenschaften ist das Gerät in der Lage schnelle Bewegungen (Neigung und Drehung) auszuführen. Dies gilt ab dem unmittelbaren Zeitpunkt des Einschaltens bis zum Ausschalten des Gerätes. Stellen Sie vor dem Einschalten unbedingt sicher, dass sich keine Personen unmittelbar am Gerät befinden und der Bewegungsradius des Gerätes in keiner Weise eingeschränkt wird.
- Seite 4 DEUTSCH Hinweis! (Kondensation) Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die Umgebungstemperatur anpassen. Hinweis! (Unerwünschte Gerüche) Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist normal und verschwindet nach einigen Minuten wieder. Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages.
- Seite 5 DEUTSCH Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen. Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche vorzunehmen.
-
Seite 6: Lieferumfang
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt PURElight MUVY SpotOne wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... -
Seite 7: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... -
Seite 8: Kanal-Modus
DEUTSCH 9-Kanal-Modus Kanal Wert Funktion 000-255 0° bis 540° TILT 000-255 0° bis 230° 000-159 Farbauswahl 160-255 Automatischer Farbwechsel (von langsam zu schnell) 000-063 Fixiertes Gobo 064-127 Gobo Shutter 128-255 Gobo – automatischer Wechsel (von langsam zu schnell) Stroboskop 000-255 Geschwindigkeit: langsam zu schnell Dimmer 000-255... - Seite 9 DEUTSCH 11-Kanal-Modus Kanal Wert Funktion 000-255 0° bis 540° TILT 000-255 0° bis 230° 000-255 PAN fine 000-255 TILT fine 000-159 Farbauswahl 160-255 Automatischer Farbwechsel (von langsam zu schnell) 000-063 Fixiertes Gobo 064-127 Gobo Shutter 128-255 Gobo – automatischer Wechsel (von langsam zu schnell) Stroboskop 000-255...
-
Seite 10: Betriebsart Statisch, Auto Oder Sound
DEUTSCH Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das Mastergerät simultan ansteuern. -
Seite 11: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Projektorkopf Bedientasten LED/Linse DMX-Eingang (3-pol) Projektorarm DMX-Ausgang (3-pol) Lüftung Kaltgerätestecker Menü Display Sicherungshalter... -
Seite 12: Die Menüstruktur Im Detail
DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Mod “- Taste aktivieren Sie das Menü, die Navigation er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Display... -
Seite 13: Spezifikationen
DEUTSCH Spezifikationen: Model MUVY SpotOne Spannungsversorgung AC100-240V, 50-60Hz Leistungsaufnahme Leuchtmittel 1x 30W CREE LED, Weiß Abstrahlwinkel 13° Goborad 7 fixierte Gobos + Spot Farbrad 7 Farben + Weiß Farbfunktionen Regenbogeneffekt Gobofunktionen Gobo-Scrollmodus, Gobo Shake Fokus manuell Dimmer 0 bis 100%... -
Seite 14: Reinigung
DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre... -
Seite 15: Umweltschutz
DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. - Seite 16 DEUTSCH Notizen MS ID: LIG0016704-000 12/2019...
- Seite 17 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 18 ENGLISH Hint! (Fire hazard due to overheating) The maximum permissible ambient temperature of this device is 40°C. Ensure that the unit is placed in a well-ventilated location away from direct heat sources, naked flames, combustible materials, and liquids. A minimum distance of 1 m is required. Do not tape or cover the ventilation slots of the unit.
- Seite 19 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. Read the manual Please read and follow the warnings and recommendations carefully to ensure safe and trouble-free use.
-
Seite 20: Intended Use
Intended use: The PURElight MUVY SpotOne was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 21 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
-
Seite 22: Channel Mode
ENGLISH 9 Channel Mode Channel Value Function 000-255 0° -540° TILT 000-255 0° - 230° 000-159 Colour Selection 160-255 Automatic Color Change (slow to fast) 000-063 Fixed Gobo 064-127 Gobo Shutter 128-255 Gobo – automatic Change (slow to fast) Strobe 000-255 Speed: slow to fast Dimmer... - Seite 23 ENGLISH 11 Channel Mode Channel Value Function 000-255 0° - 540° TILT 000-255 0° - 230° 000-255 PAN fine 000-255 TILT fine 000-159 Colour Selection 160-255 Automatic Colour Change (slow to fast) 000-063 Fixed Gobo 064-127 Gobo Shutter 128-255 Gobo – automatic Change (slow to fast) Strobe 000-255...
- Seite 24 ENGLISH Static, Auto or Sound mode: The device contains automatic programs that run according to fixed schemes (Auto) or are recalled via the built-in microphone to match the music (Sound). The selection of the respective mode takes place via the menu directly on the device. If you connect several devices of the same type via DMX, they can be controlled simultaneously via the master device.
-
Seite 25: Connections And Controls
ENGLISH Connections and controls: Bezeichnung Bezeichnung Projector Head Menu Buttons LED Lense DMX In (3-pole) Projector Arm DMX Out (3-pole) Power Outlet Menu Display Fuseholder... -
Seite 26: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Display Value Function... - Seite 27 ENGLISH Specifications: Model MUVY SpotOne Power Supply AC100-240V, 50-60Hz Power Consumption 1x 30W CREE LED, White Beam Angle 13° Gobo Wheel 7 fixed + Spot Colour Wheel 7 Colours + White Colour Function Rainbow Effect Gobo Function Gobo Scroll Mode, Gobo Shake...
- Seite 28 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections No reaction in DMX mode Check your DMX address setting...
-
Seite 29: Environmental Protection
ENGLISH Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc. - Seite 30 ENGLISH Notes MS ID: LIG0016704-000 12/2019...
